chen-er 专为Chen式ER图打造的npm包

前言

现代 Web 的各种图形库基本上都默认存在 ER 图 渲染，尤其是 Mermaid 这种"文本到图形"更是不例外，但遗憾的是，这些图形库完全都是按照 Crow's Foot 方法

Crow's Foot 方法（也称 "乌鸦脚表示法"）是一种用于数据库设计的实体 - 关系 (ER) 图可视化表示方法，以其表示 "多" 关系的独特三分支符号（类似鸟爪）得名。它是数据库设计中最流行的 ER 表示法之一，广泛应用于软件工程、信息工程和数据库建模领域。

来写的，但学校是按照 Chen's Notation ，也就是经典的 菱形关系、椭圆属性、矩形实体

Chen 表示法（也称 "陈式 ER 表示法"）是由华裔计算机科学家陈品山（Peter Pin-Shan Chen） 于 1976 年在《ACM Transactions on Database Systems》发表的《The Entity-Relationship Model---Toward a Unified View of Data》中首次提出的实体 - 关系（ER）模型可视化规范，是原始 ER 模型的官方表示法，也是数据库建模、软件工程教学中最经典的 ER 可视化范式。

个人来讲，ER 图 表示法是我在学校的数据库课中学来的。为了方便自己快速从文本绘制 ER 图 （就像 Mermaid 那样）而不是通过第三方工具手动拖拽拼凑那样繁琐麻烦

那么作为计算机学生 ，发现网上缺少这样的实现，不免心痒，于是就诞生了下面的 npm 包

chen-er

github/chen-er: github.com/xingwangzhe...

npm/chen-er: www.npmjs.com/package/che...

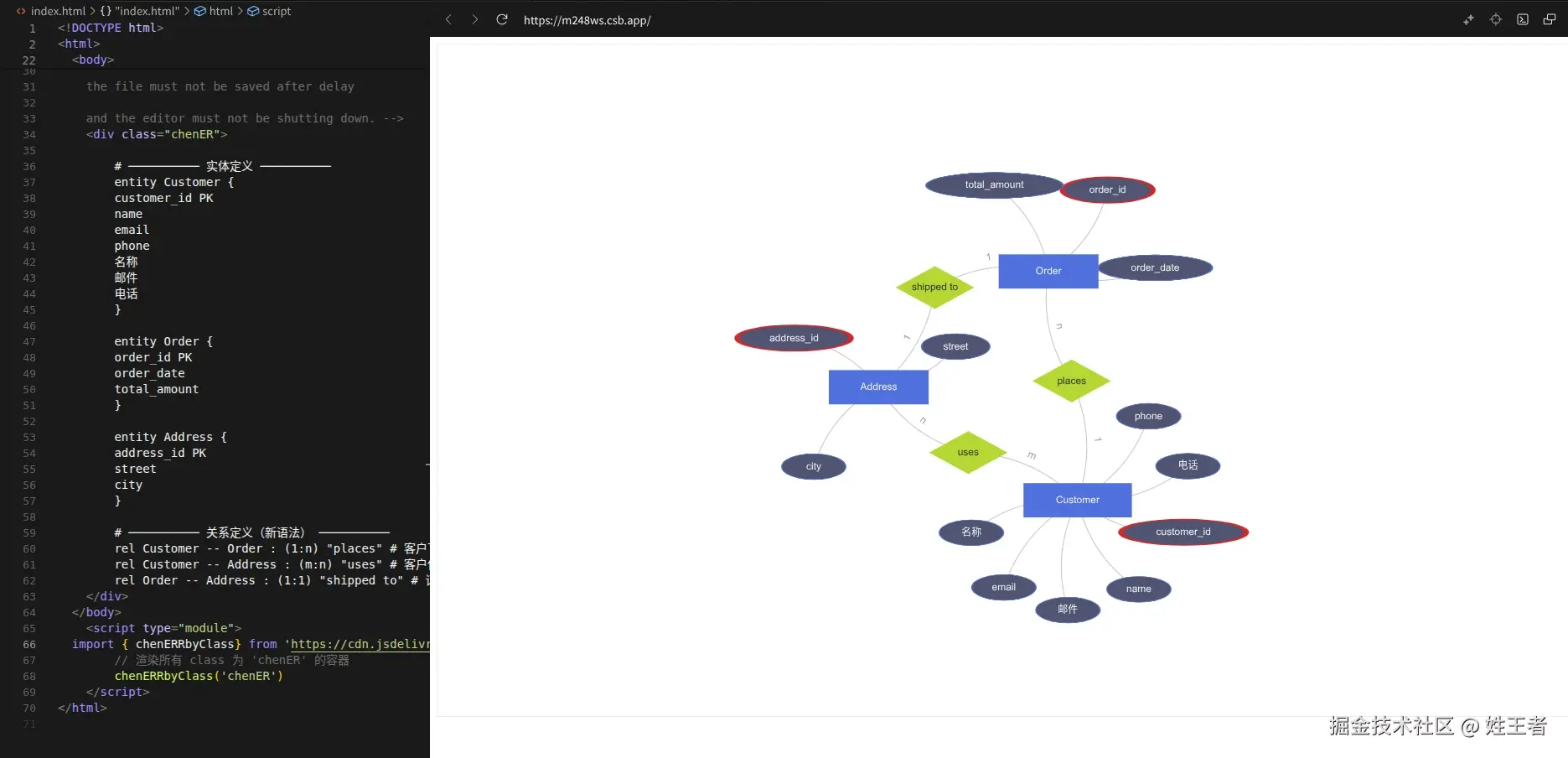

在线体验！！！: codesandbox.io/p/sandbox/m...

chen-er 是基于 Peggy 和 ECharts 开发的、从文本转到 ER 图 的 npm 包 ，其中，Peggy 用来将文本进行解析/序列化，ECharts 用来实现图形渲染与自动布局

技术细节

为什么选择 Peggy

这点要感谢 AI 的推荐，这个库看起来没什么人用，但我敢说这绝对是宝藏 ：它对语法的解析绝对比自己手撸正则要好很多！！！

我们可以自定义**"宏"**，来方便复用一些常用的方法

// Peggy 语法通用规则库

_  // 可选空白 + 注释
  = (comment / [ \t\n\r])*

__ // 至少一个空白字符
  = [ \t\n\r]+

// 行内空白（不含换行）
hws = [ \t]*

// 跨平台换行符
newline
  = "\r\n" / "\n" / "\r"

// 标识符（支持 Unicode 字母和数字）
Identifier
  = id:$[^ \t\n\r{}():\"#\-]+ &{ return /^[\p{L}_][\p{L}\p{N}_]*$/u.test(id); } { return id; }

// 行注释（不吞掉换行）
comment
  = "#" [^\n\r]* { return null; }

接下来我们可以定义实体与关系。显然，只要我们学过 C++ 或 Java 这种 OOP 范式的编程语言，自然知道应该如何定义它，一个简单的格式就定好了

entity Customer {
  customer_id  PK    # 主键下划线用PK标记
  name
  email
  phone
}

接下来就开始定义了，当你看到下面的 Peggy 代码，你会发现，这个定义非常符合编程直觉；即使你从未学过编译原理 或者正则表达 ， 也能看懂很多！这正是 Peggy 的魅力所在！！！

// 引用公共规则
import { Identifier, hws, newline, _ , __, comment } from "./common.peggy"

// start   // 解析入口
//   = _ entities:entity+ _ { return entities; }

// 注释在 common.peggy 中


entity // 解析实体定义（允许前置空白）
  = _ "entity" __ name:Identifier _ "{" _ fields:fieldBlock _ "}" {
        return { type: "entity", name: name, fields: fields };
    }

// 字段块：零到多行字段，每行以换行结束
fieldBlock
  = fieldLine*

fieldLine // 解析多行字段定义（行首至少一个空白，避免空匹配；行尾可注释）
  = hws f:field hws comment? hws newline { return f; }

field // 解析字段定义（行内不吞换行）
  = name:Identifier hws pk:("PK")? {
    return { type: "field", name, pk: pk !== null };
    }

类似的对于关系，我们可以这么定义

rel Customer -- Order  (1:n) "places" # 客户下订单
rel Customer -- Address  (m:n) "uses" # 客户使用地址
rel Order -- Address  (1:1) "shipped to" # 订单发货地址

相应的代码实现

// 引用公共规则
import { Identifier, hws, newline, _ , __, comment } from "./common.peggy"

// start // 解析入口
//     = _ rels:rel+ _ { return rels; }

// 关系定义：rel <实体1> -- <实体2> : (基数) "<关系名>"
rel
    = _ "rel" __ left:Identifier __ "--" __ right:Identifier _ ":" _ "(" card:Cardinality ")" _ name:QuotedString _ comment? newline? {
        return { type: "relation", left, right, cardinality: card, name };
    }

// 基数：如 1:n, m:n, 1:1
Cardinality
    = chars:[^)]* { return chars.join("").trim(); }

// 双引号字符串
QuotedString
    = '"' chars:[^"]* '"' { return chars.join(""); }

这两个重点写好了，那么汇总一下

// 引用公共规则
import { _ } from "./common.peggy"

// 引用实体规则
import { entity } from "./entities.peggy"

// 引用关系规则
import { rel } from "./sample.peggy"

start // 解析入口：支持实体和关系混合定义
  = _ elements:(entity / rel)+  _ {
      return elements;
  }

至此，语法解析的部分基本结束。同时，这些 Peggy 编译后输出的 JS 代码会自动输出序列化的数据，接下来将在 ECharts 中使用。

ECharts 渲染

首先简单定义一下类型

/**
 * 字段定义
 */
export interface ERField {
  type: "field";
  name: string;
  pk: boolean;
}

/**
 * 实体定义
 */
export interface EREntity {
  type: "entity";
  name: string;
  fields: ERField[];
}

/**
 * 关系定义
 */
export interface ERRelation {
  type: "relation";
  left: string;
  right: string;
  cardinality: string;
  name: string;
}

/**
 * ER 图 JSON 节点类型
 */
export type ERJson = EREntity | ERRelation;

"桥接"点，方便引入 Peggy 编译产生的 JS 解析器和序列化功能

// @ts-ignore 使用 peggy 生成的解析器（ESM，命名导出 parse）
// 生成脚本见 package.json -> scripts.pg
import { parse as peggyParse } from "../grammar/peggy/all-parser.js";
import type { ERJson } from "./type";

/**
 * 解析 ER 图文本为 AST
 * @param input 多行 ER 图定义文本
 * @returns 解析后的 AST 数组
 */
export function parseERSchema(input: string): ERJson[] {
  try {
    return peggyParse(input) as ERJson[];
  } catch (e: any) {
    console.error("解析失败:", e?.message, "\n位置:", e?.location);
    throw e;
  }
}

/**
 * 解析 ER 图文本并输出 JSON
 * @param input 多行 ER 图定义文本
 * @returns JSON 字符串
 */
export function parseERSchemaToJSON(input: string): string {
  return JSON.stringify(parseERSchema(input), null, 2);
}

为了方便叙述，下面代码改成高度概括的版本

仅保留三个关键步骤------解析 （parseERSchema）→ 映射 （实体/属性/关系三类节点与连边）→ 渲染 （ECharts Graph + 力导向布局 ）。形状遵循 Chen 表示法 ：实体=矩形，属性=椭圆（主键红色描边），关系=菱形；基数标注到边标签上。通过 chenERRbyClass/chenERRbyId 即可把容器内的 ER 文本 直接渲染为可交互图。

import * as echarts from "echarts/core";
import { GraphChart } from "echarts/charts";
import { TooltipComponent } from "echarts/components";
import { CanvasRenderer } from "echarts/renderers";
import type { ComposeOption } from "echarts/core";
import type { GraphSeriesOption } from "echarts/charts";
import { parseERSchema } from "./main";

// 仅注册必需组件（图 + 提示 + 渲染器）
echarts.use([GraphChart, TooltipComponent, CanvasRenderer]);
type ECOption = ComposeOption<GraphSeriesOption>;

// 椭圆属性节点（Chen）
const ELLIPSE = "path://M50 0 A50 50 0 1 1 49.999 0 Z";

// AST -> Graph（节点、连边）
function astToGraph(ast: any[]) {
  const nodes: any[] = [];
  const edges: any[] = [];
  for (const it of ast) {
    if (it.type === "entity") {
      const id = it.name;
      nodes.push({
        id,
        name: id,
        symbol: "rect",
        category: "entity",
        symbolSize: [Math.max(140, id.length * 14 + 40), 48],
        label: { show: true },
        attrs: (it.fields || []).map((f: any) => ({ name: f.name, pk: !!f.pk })),
      });
      for (const f of it.fields || []) {
        const aid = `${id}.${f.name}`;
        nodes.push({
          id: aid,
          name: f.name,
          symbol: ELLIPSE,
          symbolKeepAspect: false,
          symbolSize: [Math.max(90, f.name.length * 16), 36],
          category: "attribute",
          label: { show: true },
          itemStyle: {
            borderColor: f.pk ? "#d62728" : "#5470c6",
            borderWidth: f.pk ? 3 : 1,
          },
        });
        edges.push({ source: aid, target: id });
      }
    } else if (it.type === "relation") {
      const rid = `rel:${it.name}-${it.left}-${it.right}`;
      const [l = "", r = ""] = (it.cardinality || "").split(":");
      nodes.push({
        id: rid,
        name: it.name,
        symbol: "diamond",
        symbolSize: [110, 60],
        category: "relation",
        label: { show: true },
      });
      edges.push({ source: rid, target: it.left, name: l });
      edges.push({ source: rid, target: it.right, name: r });
    }
  }
  return { nodes, edges };
}

// 批量渲染指定类名容器
export function renderChenER(cls = "chenER") {
  const list = document.getElementsByClassName(cls) as HTMLCollectionOf<HTMLElement>;
  for (let i = 0; i < list.length; i++) {
    const el = list[i];
    const { nodes, edges } = astToGraph(parseERSchema(el.textContent || ""));
    el.innerHTML = "";
    const chart = echarts.init(el);
    const option: ECOption = {
      series: [
        {
          type: "graph",
          layout: "force",
          roam: true,
          data: nodes,
          links: edges,
          categories: [
            { name: "entity" },
            { name: "relation" },
            { name: "attribute" },
          ],
          label: { show: true, position: "inside" },
          edgeLabel: { show: true, formatter: (p: any) => p?.data?.name ?? "" },
          edgeSymbol: ["none", "none"],
          lineStyle: { color: "#888", curveness: 0.2 },
          force: { repulsion: 600, edgeLength: 140, friction: 0.2 },
          tooltip: {
            show: true,
            formatter: (p: any) => {
              if (p.dataType === "node" && p?.data?.category === "relation") {
                return p.data.name || "";
              }
              if (p.dataType === "node" && p?.data?.category === "entity") {
                const d = p.data as any;
                const attrs = (d.attrs || []).map((a: any) => (a.pk ? `*${a.name}` : a.name));
                return [d.name, ...attrs].join("<br/>");
              }
              return p.name || "";
            },
          },
        },
      ],
    };
    chart.setOption(option);
    addEventListener("resize", () => chart.resize());
  }
}

export const chenERRbyClass = renderChenER;
export function chenERRbyId(id: string) {
  const el = document.getElementById(id) as HTMLElement | null;
  if (!el) throw new Error(`Container #${id} not found`);
  el.classList.add("chenER");
  renderChenER("chenER");
}

还等什么，现在就去试试吧！

codesandbox.io/p/sandbox/m...
