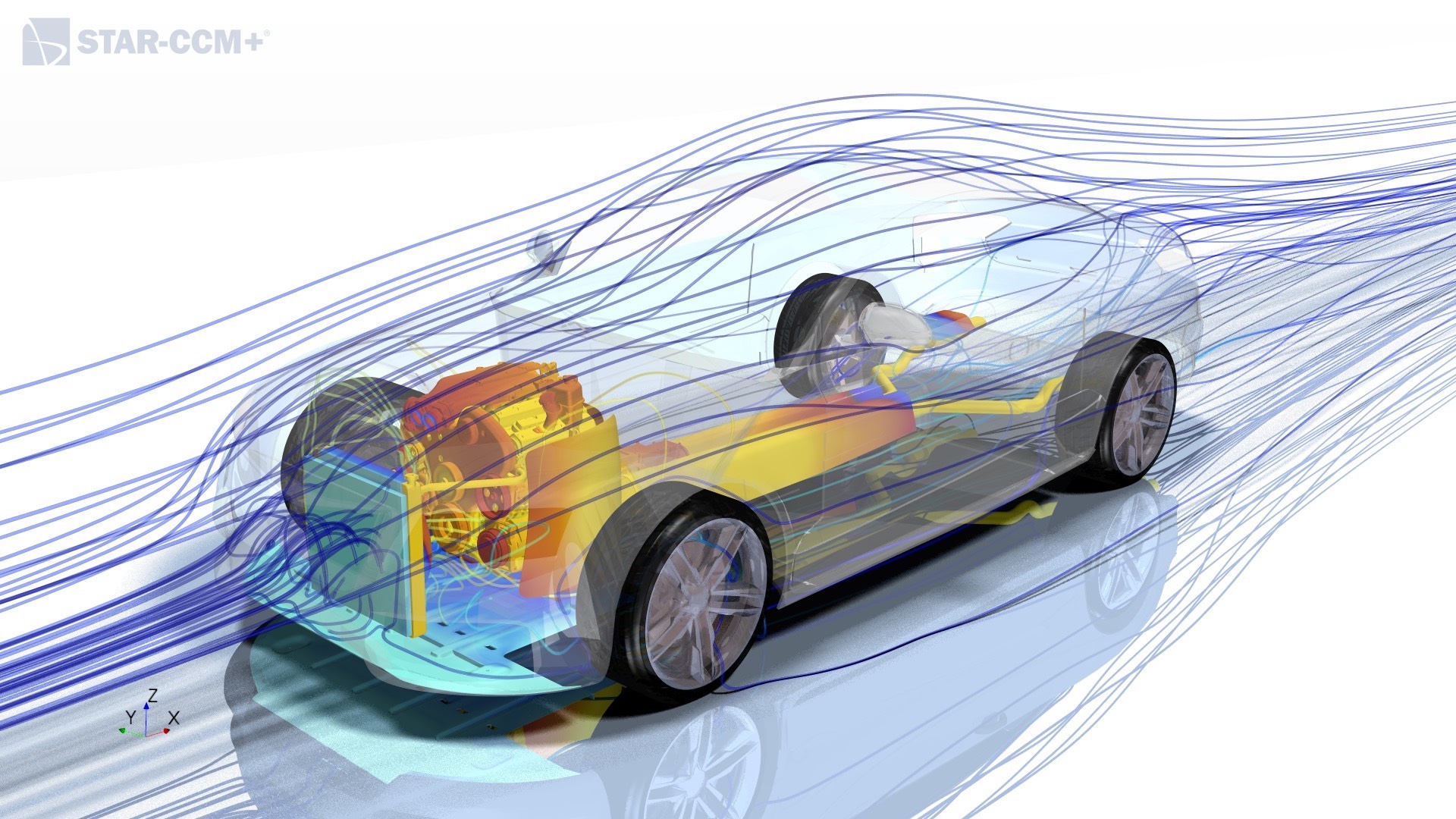

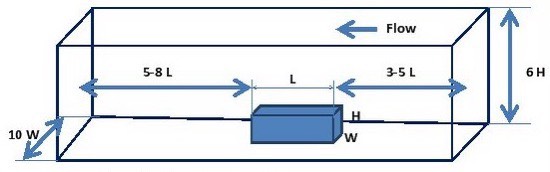

starccm 汽车热管理仿真 本文向您展示了设置整车热管理(VTM)模拟的最佳实践。 这是一组用于设置稳态车辆热管理(VTM)模拟的最佳实践。 通过考虑散热器、发动机表面和排气系统产生的热量，对传动系的大部分总热输出进行了建模。 包含具有厚度的实体零部件，以准确建模传导，同时保持实体几何图形的准确表示。 不干净的车辆几何体(即，在拓扑上对网格无效)用于表示真实的车辆几何体集。 移动参考系(MRF)用于旋转零件，包括风扇。 流体和固体不共形啮合，以便为每个区域提供合适的啮合策略，并提高啮合的稳健性。 环境流体用修剪单元网格划分网格以提高网格划分效率，而排气系统内部和磁流变液区域内的流体与多面体网格划分网格以更好地适应非单向流动。 固体与薄网格网格化，以确保在保持合理的细胞计数的同时，对薄固体的温度梯度有很好的分辨率。 散热器堆芯和催化转化器堆芯等多孔介质与沿流动方向对齐的修剪过的网状物形成网格，以减少错误的流动扩散。 最佳实践(谦虚地)仅作为一组指导方针介绍。 此处显示的示例使用了比平时更粗的设置，以使模型的最终文件大小更接近实际情况，并减少网格划分时间和RAM要求。 在此示例中，可能会省略一些通常保留在真实世界模型中的几何细节。
在闷热的夏季测试场里，工程师老张正盯着屏幕上红红绿绿的温度云图。他刚接手的新能源车散热系统在40℃环境温度下频繁报故障，物理测试成本高得吓人。这时候，STAR-CCM+的整车热管理仿真就成了救命稻草------但怎么才能让虚拟模型真正反映真实工况？咱们今天就来聊聊这个。
先说个实战中的坑：很多新人拿到整车CAD就开始闷头划分六面体网格，结果要么网格质量报警，要么算到一半发散。这里有个反常识的诀窍------保留几何的"不完美"反而更靠谱。就像处理发动机舱管路时，故意保留那些0.5mm的装配间隙，用薄层网格处理反而比强行修复几何更高效。看这段区域定义的代码：
java
// 发动机舱流体域定义
RegionSplitter splitter = new RegionSplitter();
splitter.setThicknessCriteria(0.001); // 保留1mm以上特征
splitter.setFeatureAngle(15); // 15度特征角保留这里设置的特征保留阈值，就像给几何体加了层"滤镜"，既过滤了无意义的细节，又保留了关键热特征。记得去年处理某电动车的电池包散热时，保留原始螺栓孔的不规则边缘，反而更准确预测了局部热点。
说到旋转部件，移动参考系（MRF）的设置绝对是门艺术。有个经典案例：某车型冷却风扇在仿真中总是算不出实际风量，后来发现是MRF区域边界设得太靠近扇叶。调整成直径1.2倍叶轮直径后，流动分离现象立刻显现。看这个MRF设置模板：
java
MRFZone mrf = new MRFZone();
mrf.setRotationRate(1850); // RPM转弧度/秒
mrf.setOrigin(new Vector(0, 1.2, 0)); // 坐标系偏移量
mrf.setSlidingInterface(true); // 动静态区域交界面多孔介质处理更是重灾区。某次仿真催化转化器时，直接按教科书设置各向同性孔隙率，结果压降误差高达30%。后来改用流动方向对齐的修剪网格，配合实验修正的惯性阻力系数，误差直接压到5%以内。这个参数表值得收藏：
| 部件 | 粘性阻力系数 | 惯性阻力系数 | 网格类型 |
|---|---|---|---|
| 散热器芯体 | 5e4 | 0.15 | 对齐六面体 |
| 三元催化器 | 8e4 | 0.3 | 多孔多面体 |
| 消声器内衬 | 1e5 | 0.45 | 混合网格 |
最后说个省算力的绝招：在排气管仿真时，用多面体网格处理弯曲段，直线段改用棱柱层网格。某项目用这招，网格数从1200万降到680万，计算时间缩短40%，关键部位的温度梯度反而更清晰了。就像吃鱼要会吐刺，仿真也得学会"偷懒"的艺术。
仿真永远不是追求绝对精确，而是在工程现实和计算资源之间找平衡。下次当你盯着收敛曲线发愁时，不妨想想：或许该给模型来点"不完美"的真实感？
