基于单片机STM32中的OLED显示屏

一、认识OLED

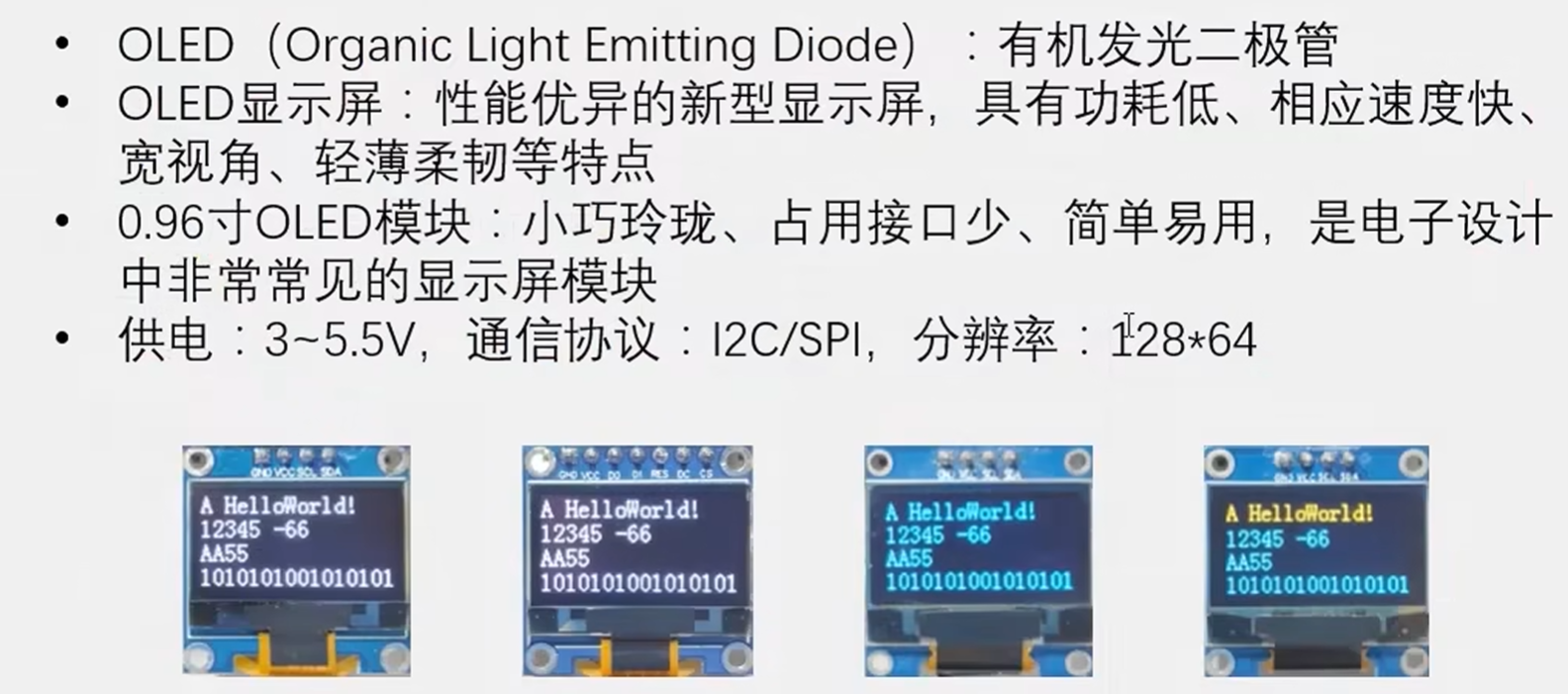

1、OLED介绍

2、调试方式

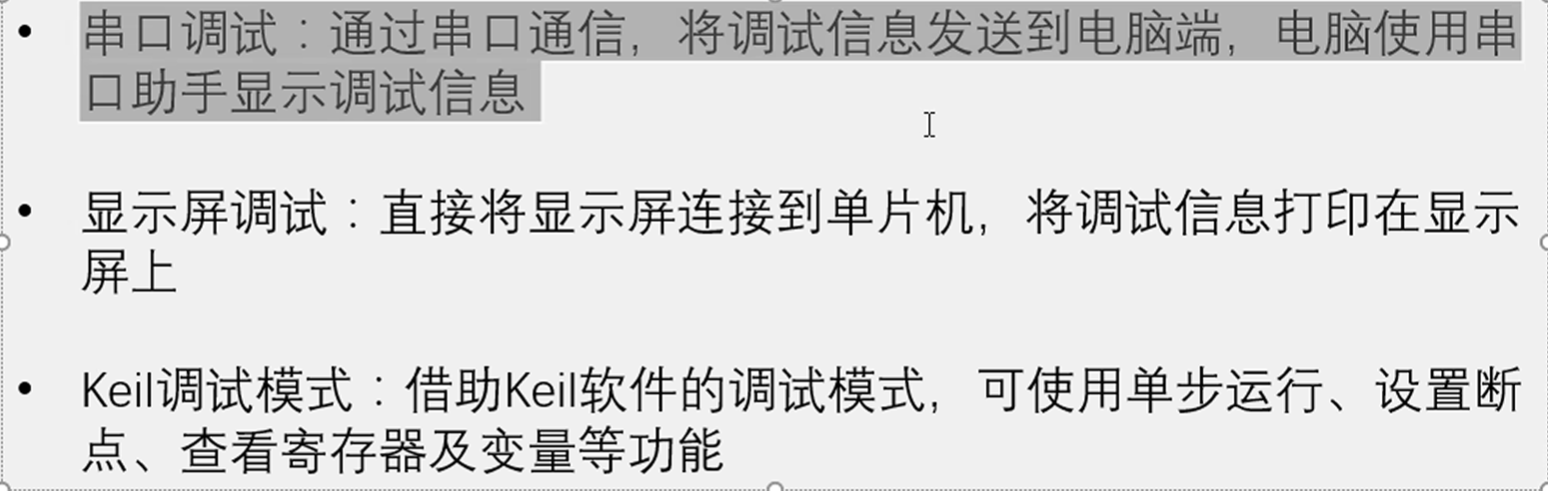

三种调试方法:

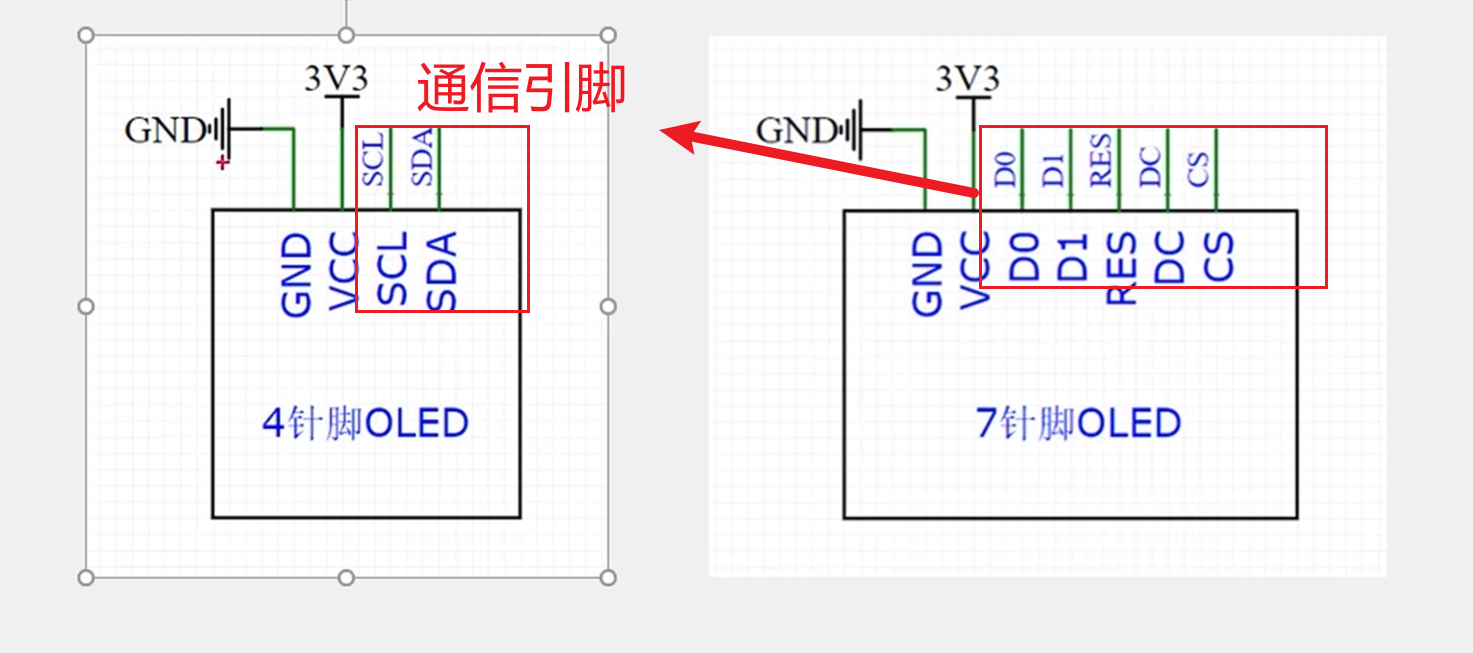

3、硬件电路

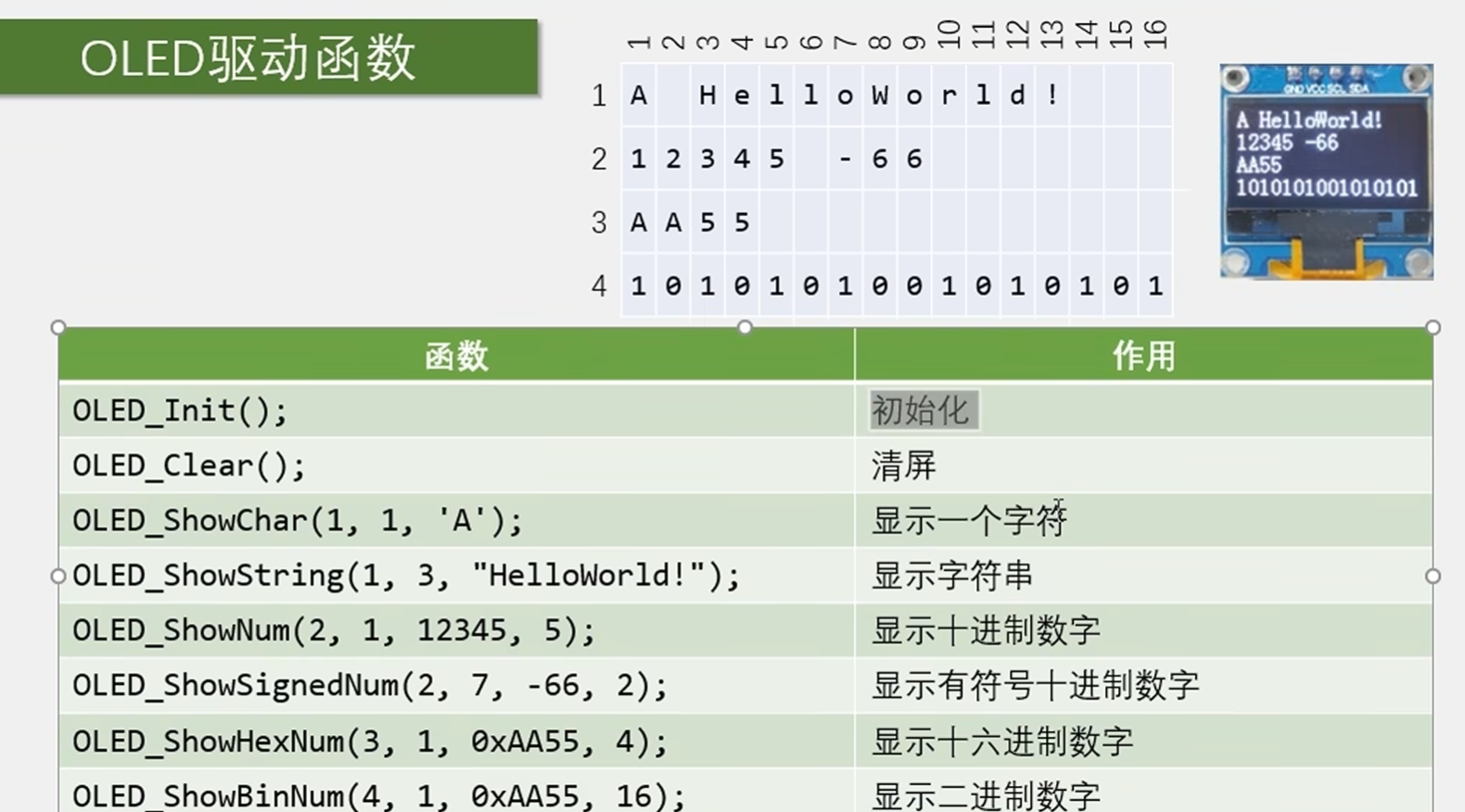

4、OLED驱动函数模块

二、OLED屏幕的使用

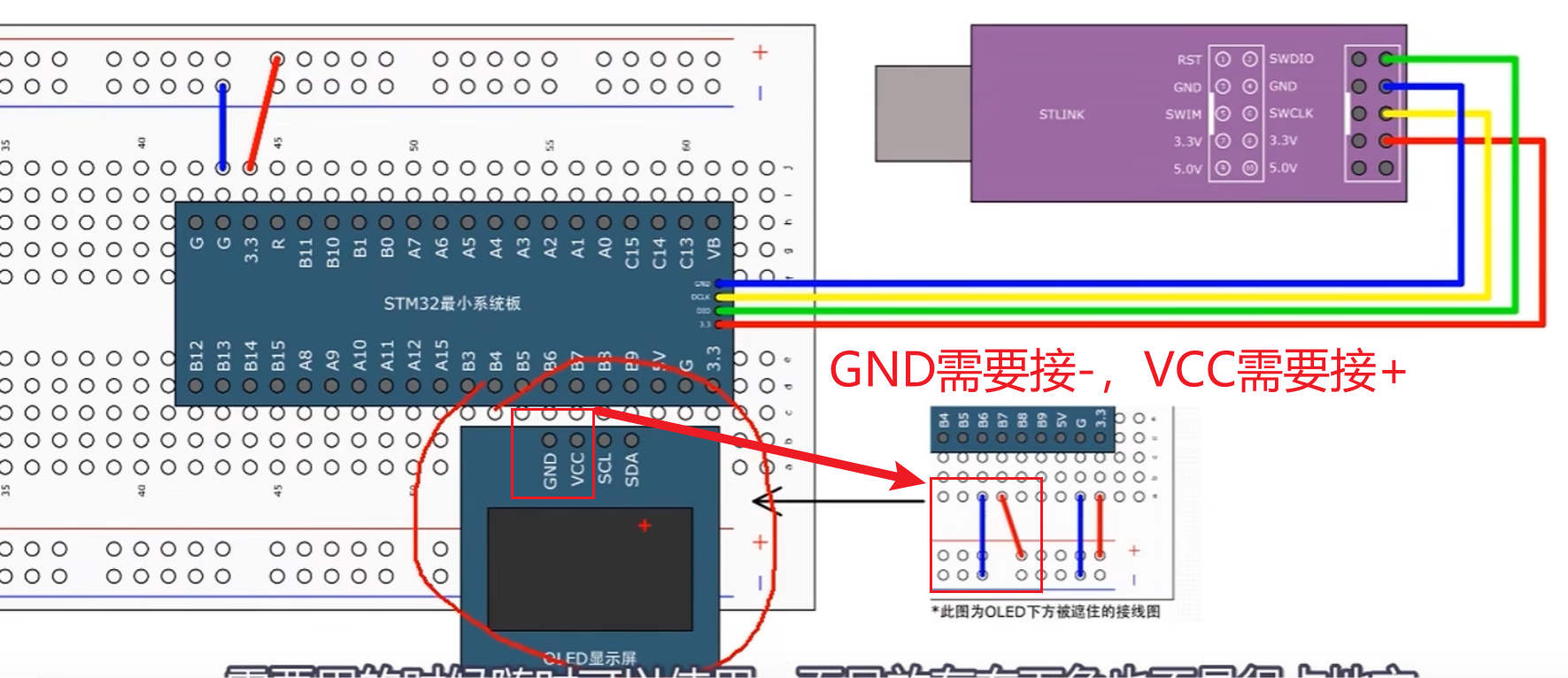

1、与最小系统板进行连接

不接这两跟跳线,用GPIO口直接给OLED供电也是没有问题的,但是不是很规范;

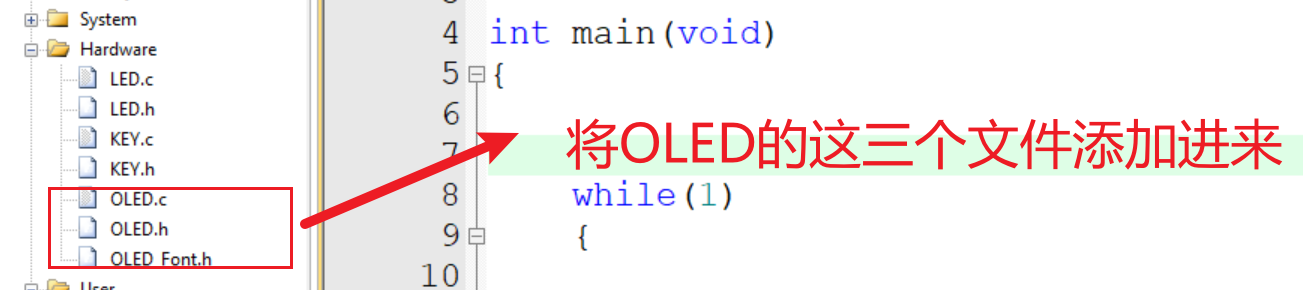

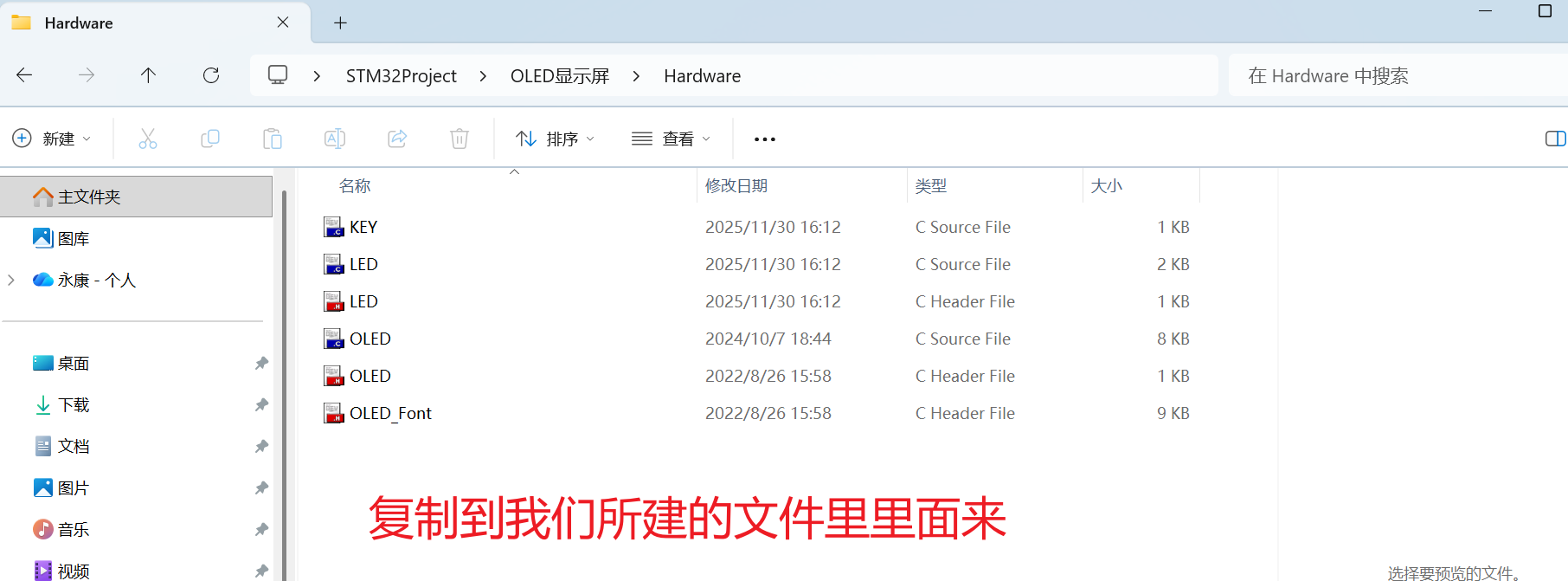

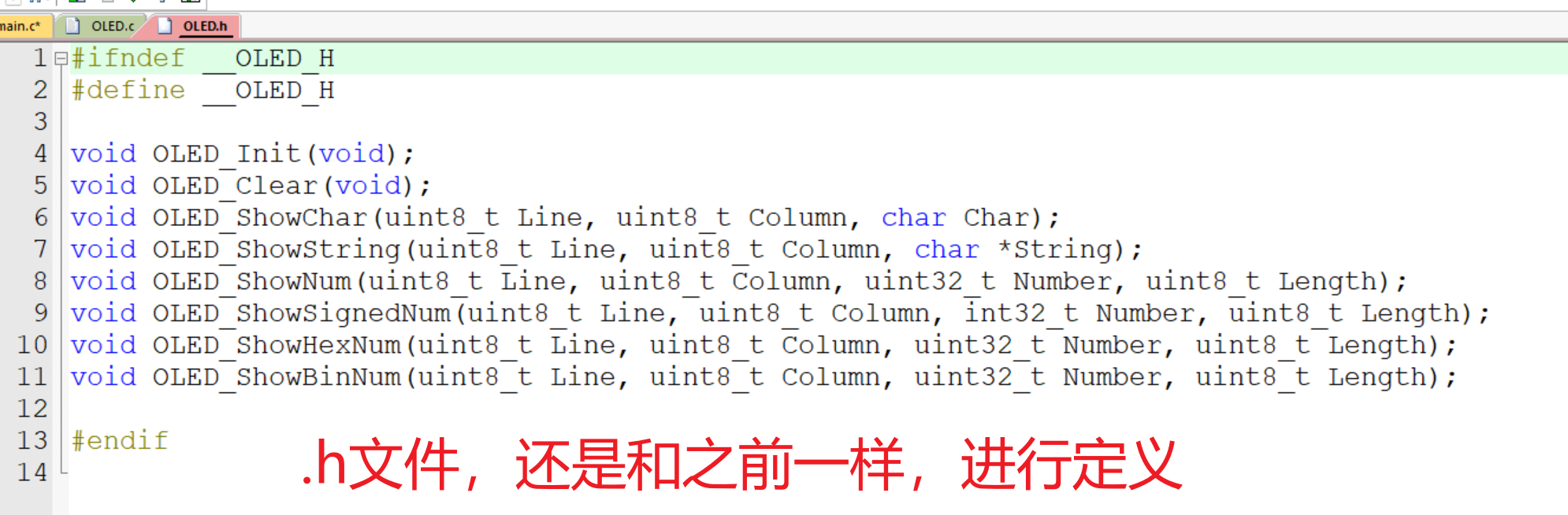

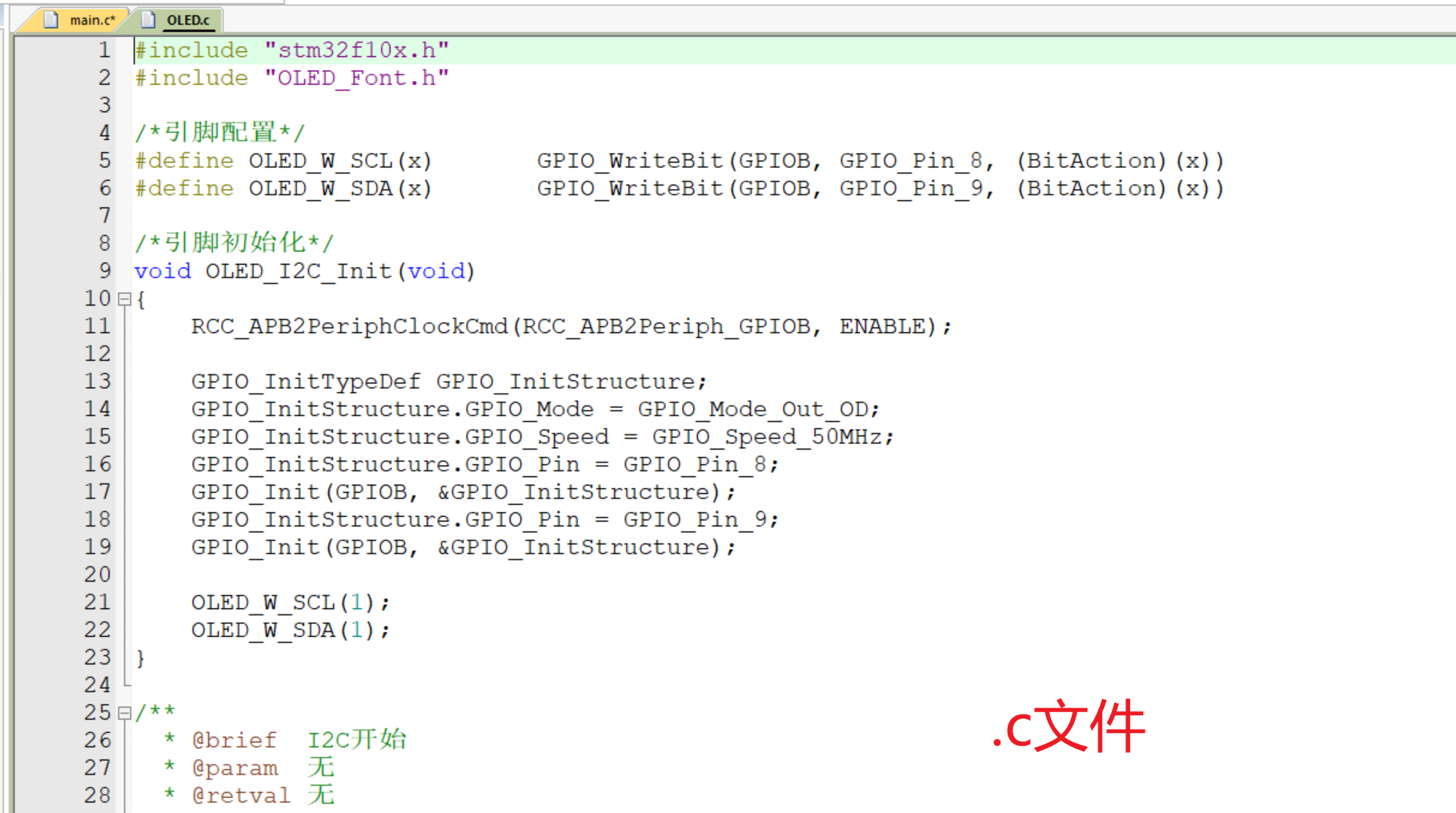

2、添加OLED模块

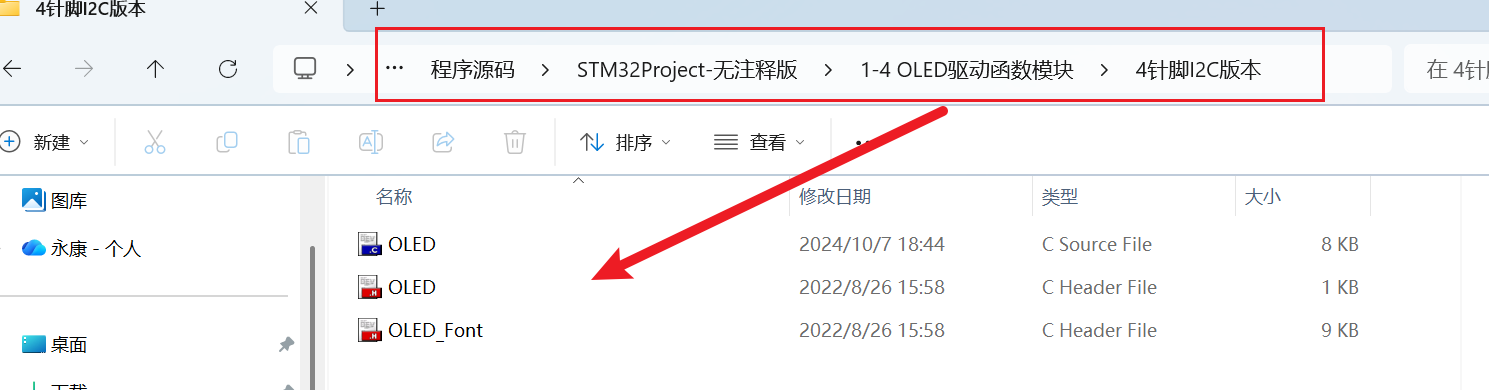

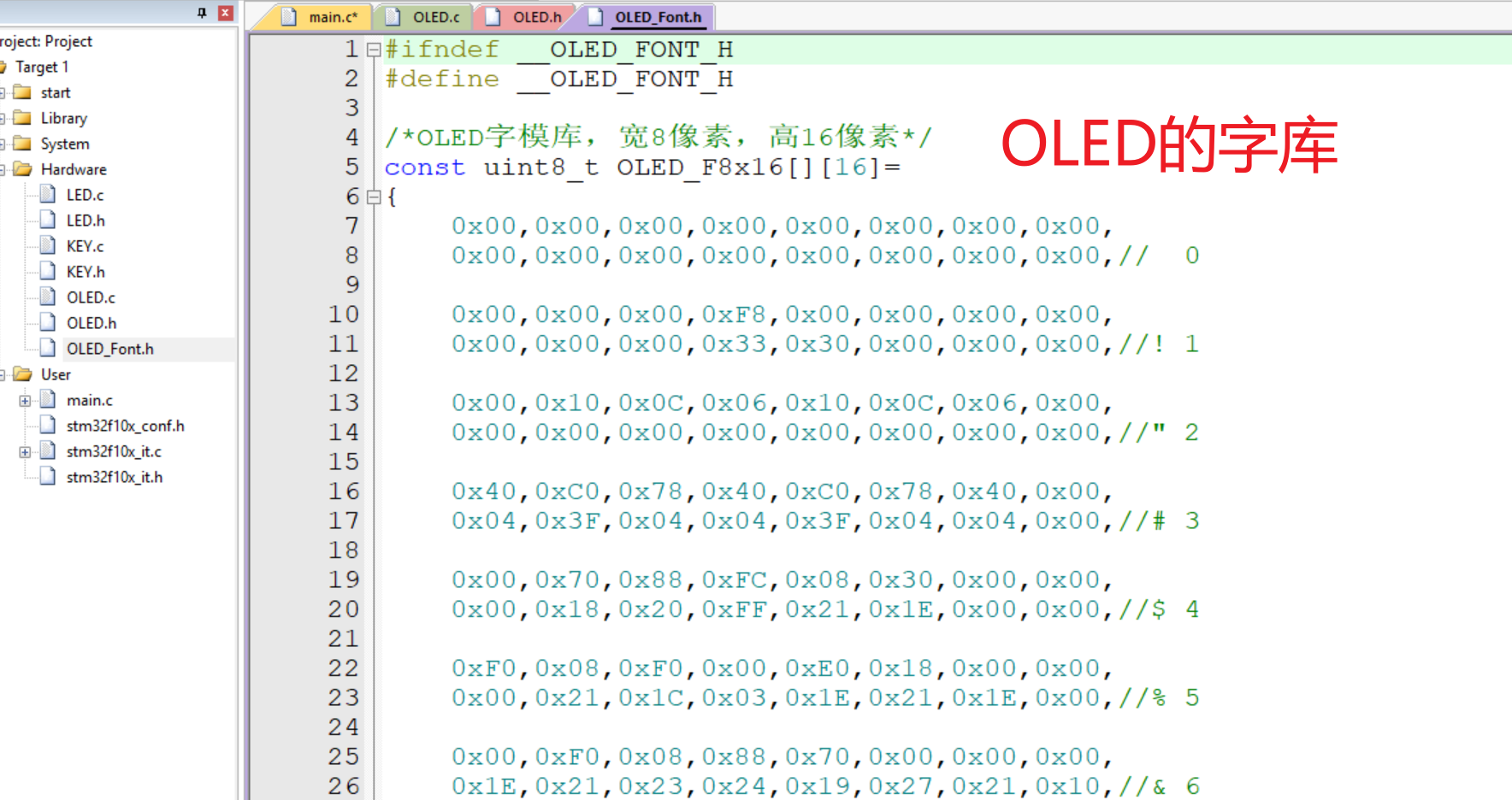

找到固件库文件

3、进行应用

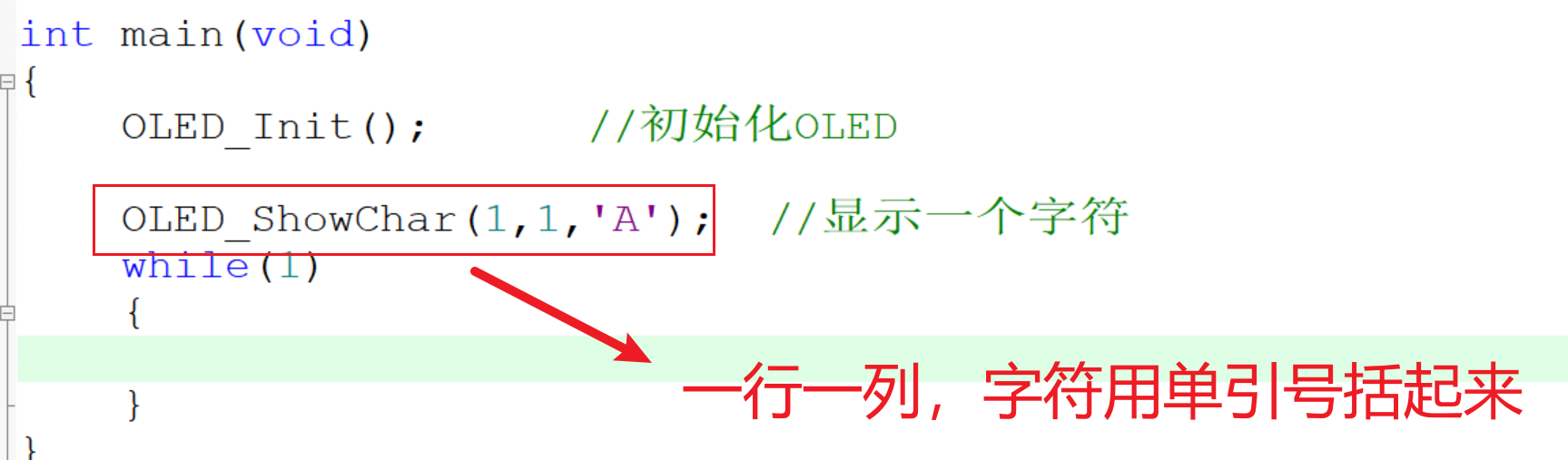

A、OLED_ShowChar

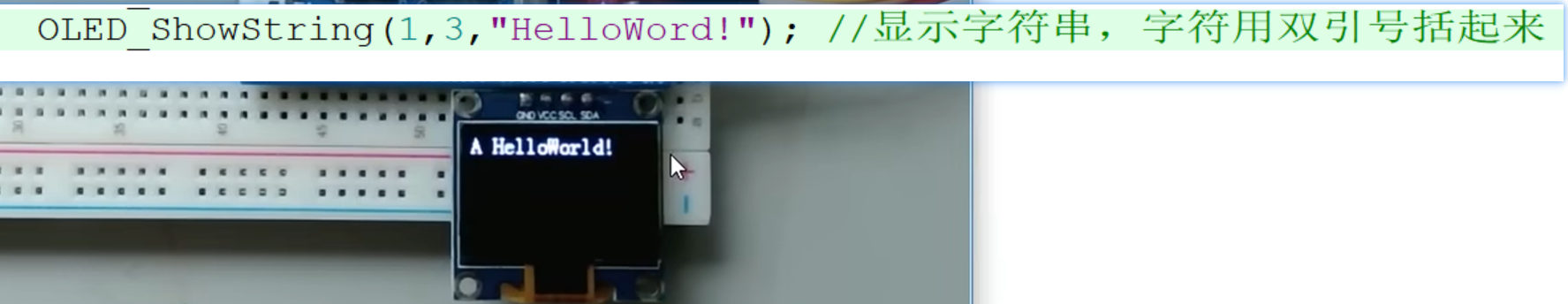

B、OLED_ShowString

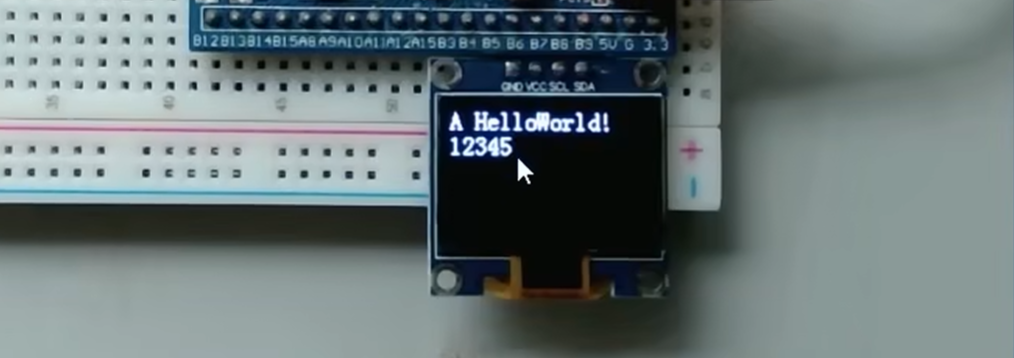

这样就在一行三列显示了

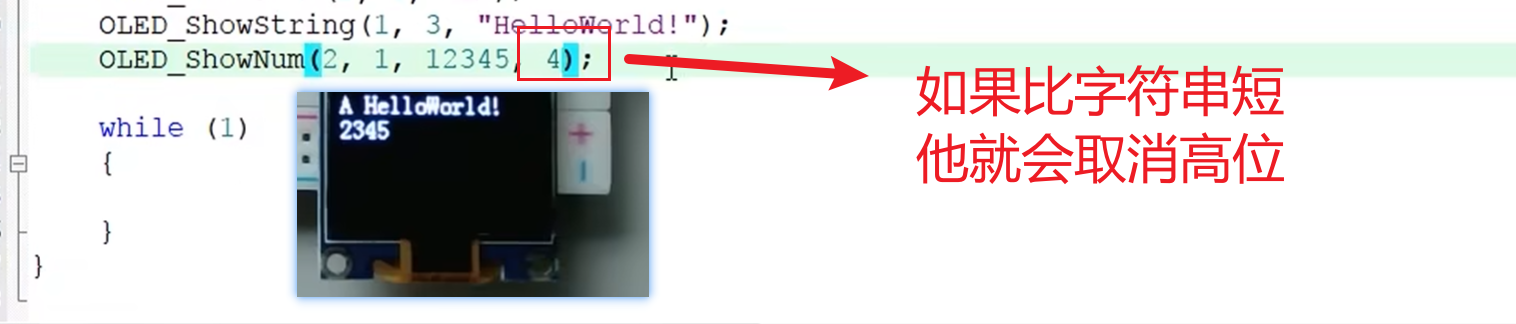

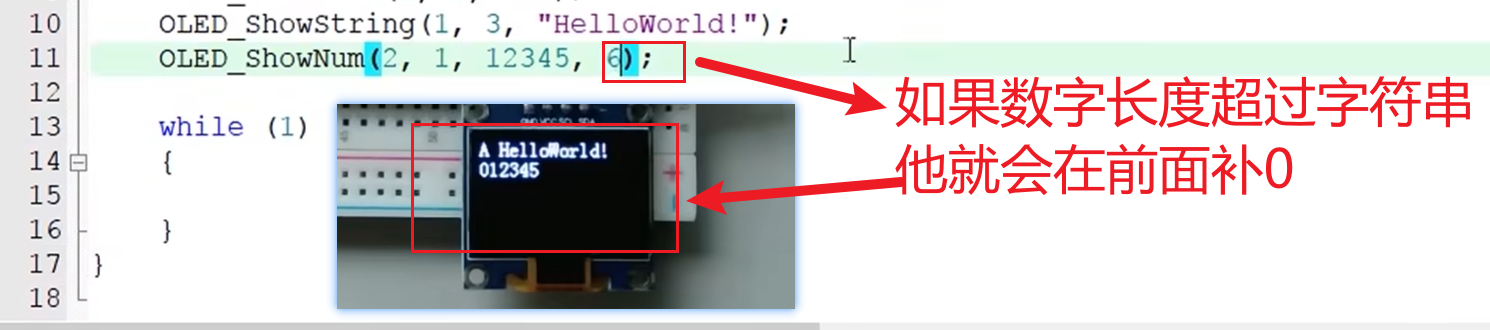

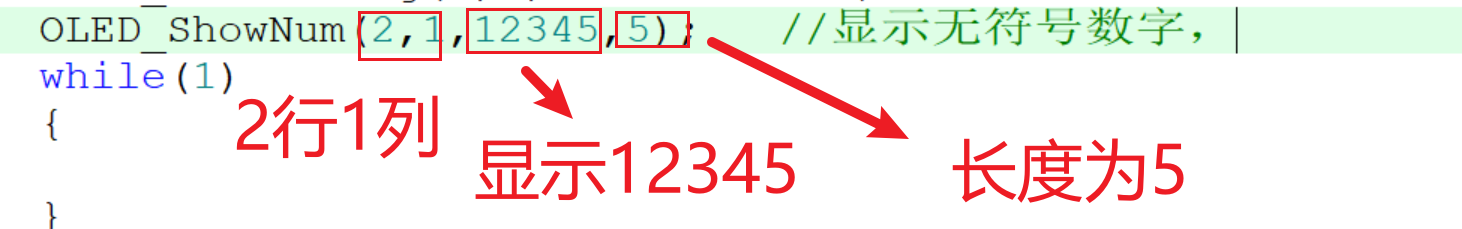

C、OLED_ShowNum

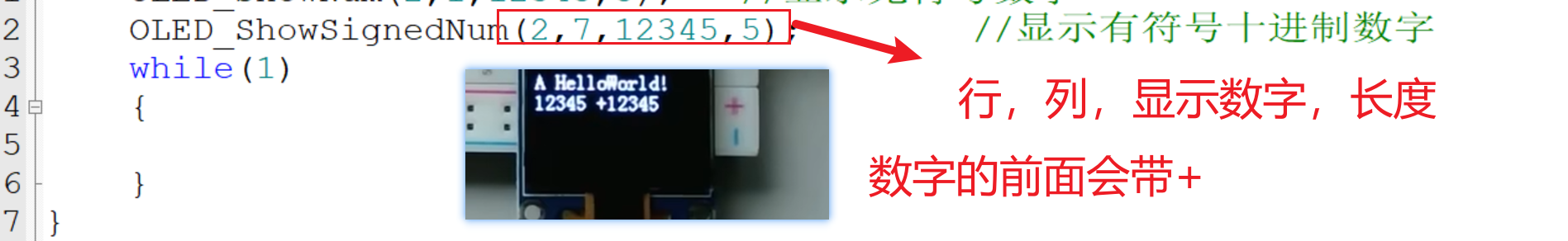

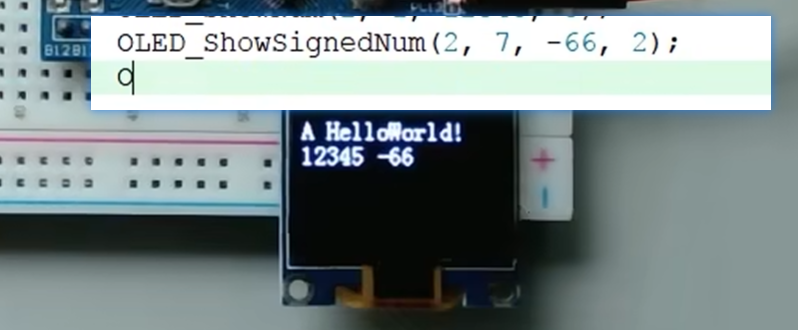

D、OLED_ShowSignedNum

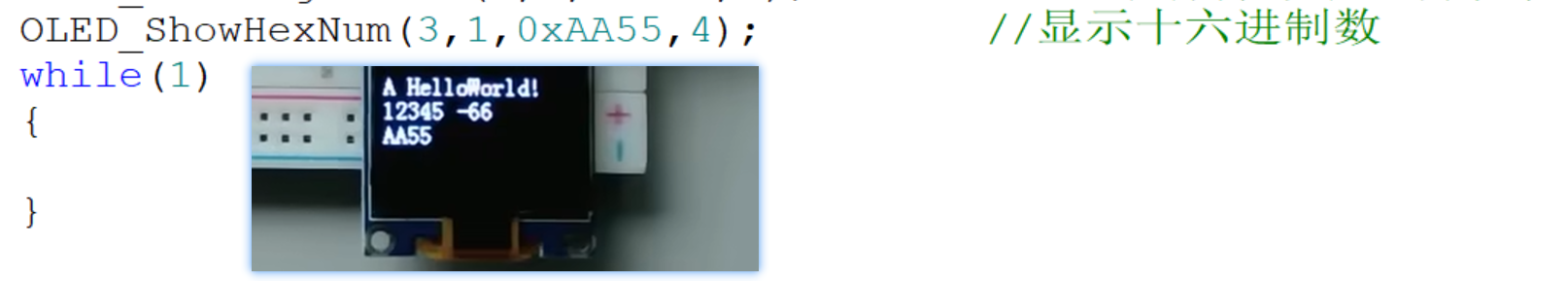

E、OLED_ShowHexNum

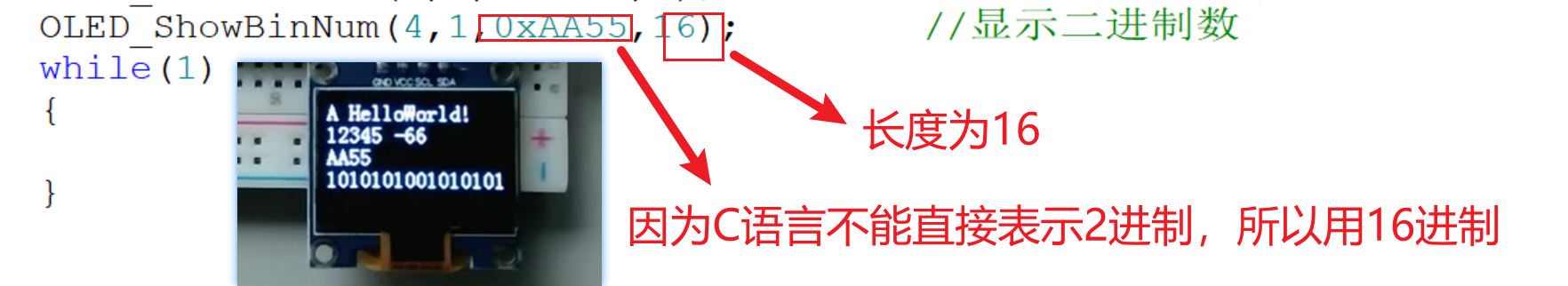

F、OLED_ShowBinNum

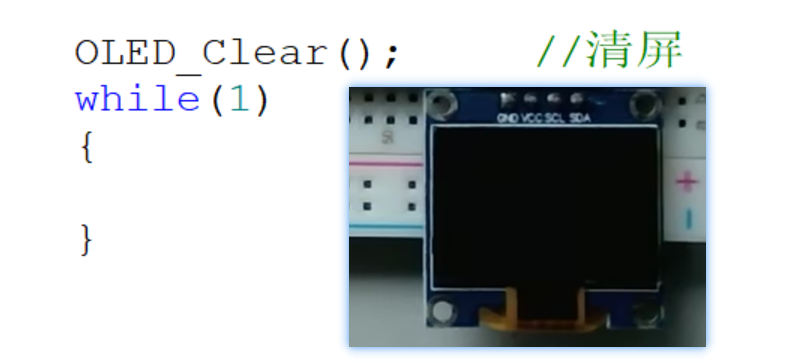

G、OLED_Clear
