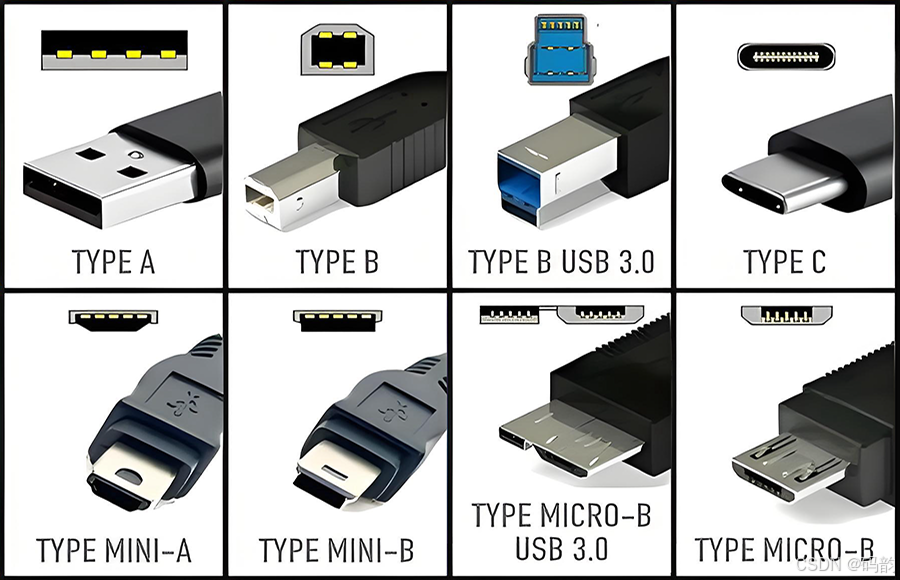

部分常用接口的引脚定义。
一、USB TYPE B

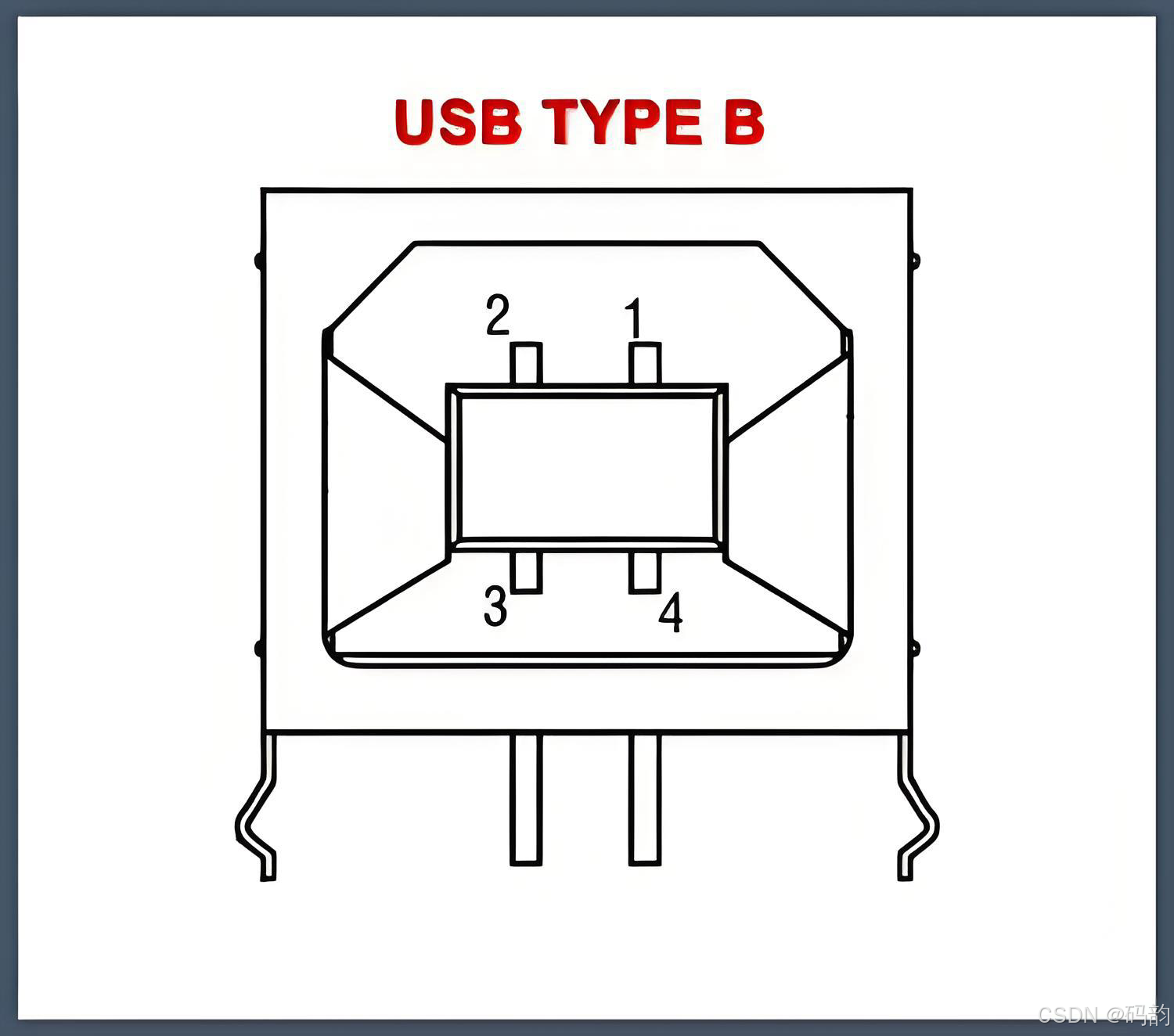

USB TYPE B示意图
USB TYPE B引脚定义
|----------|----------|--------|
| USB TYPE B引脚定义 |||
| 引脚序号 | 信号定义 | 备注 |
| 1 | VBUS | 5V电源 |
| 2 | D - | 数据信号 |
| 3 | D + | 数据信号 |
| 4 | GND | 接地 |
二、Mini USB

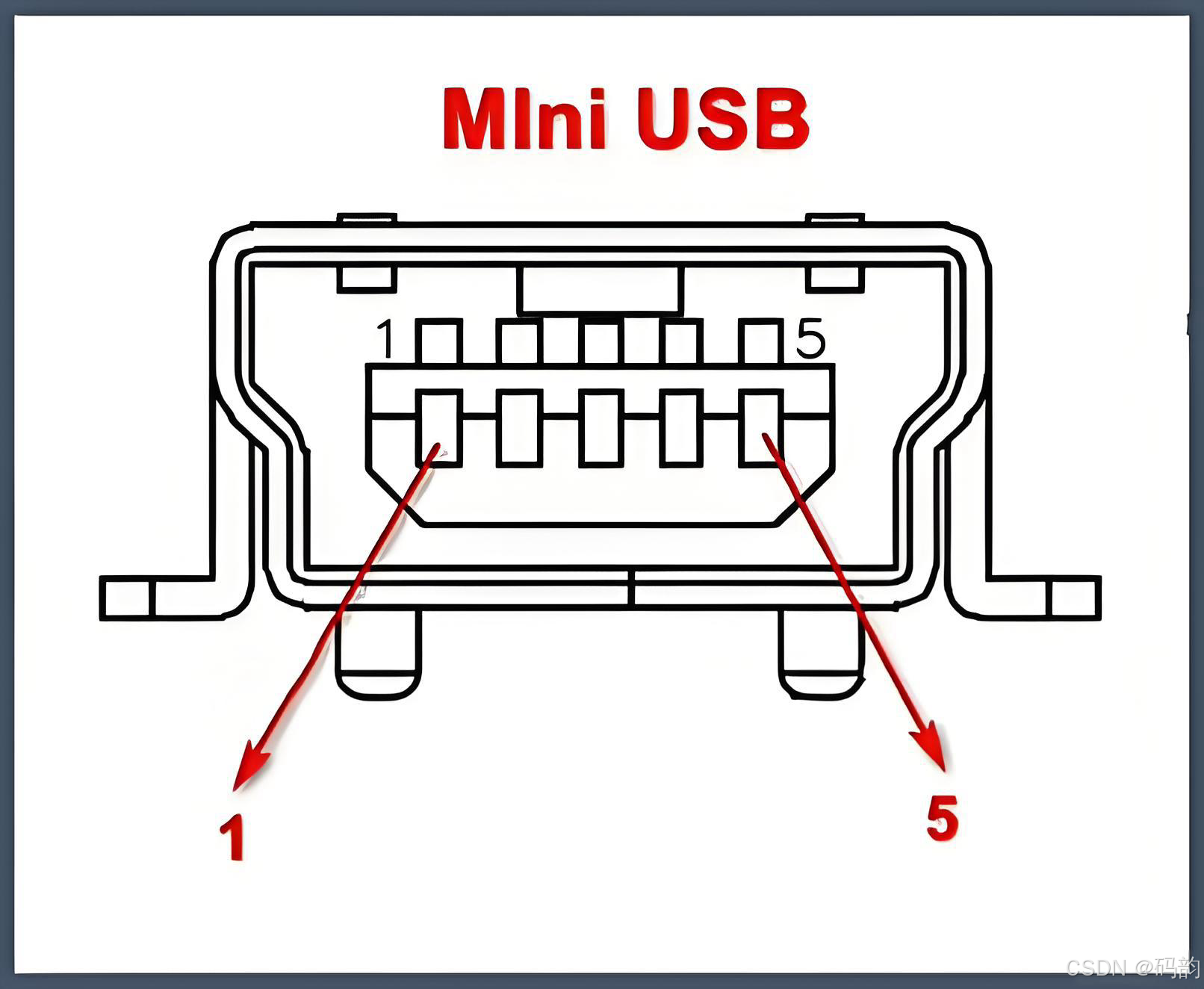

Mini USB示意图
Mini USB引脚定义
|----------|----------|---------|
| Mini USB 引脚定义 |||
| 引脚序号 | 信号定义 | 备注 |
| 1 | VBUS | 5V电源 |
| 2 | D - | 数据信号 |
| 3 | D + | 数据信号 |
| 4 | ID | OTG功能引脚 |
| 5 | GND | 接地 |
三、USB TYPE A 2.0

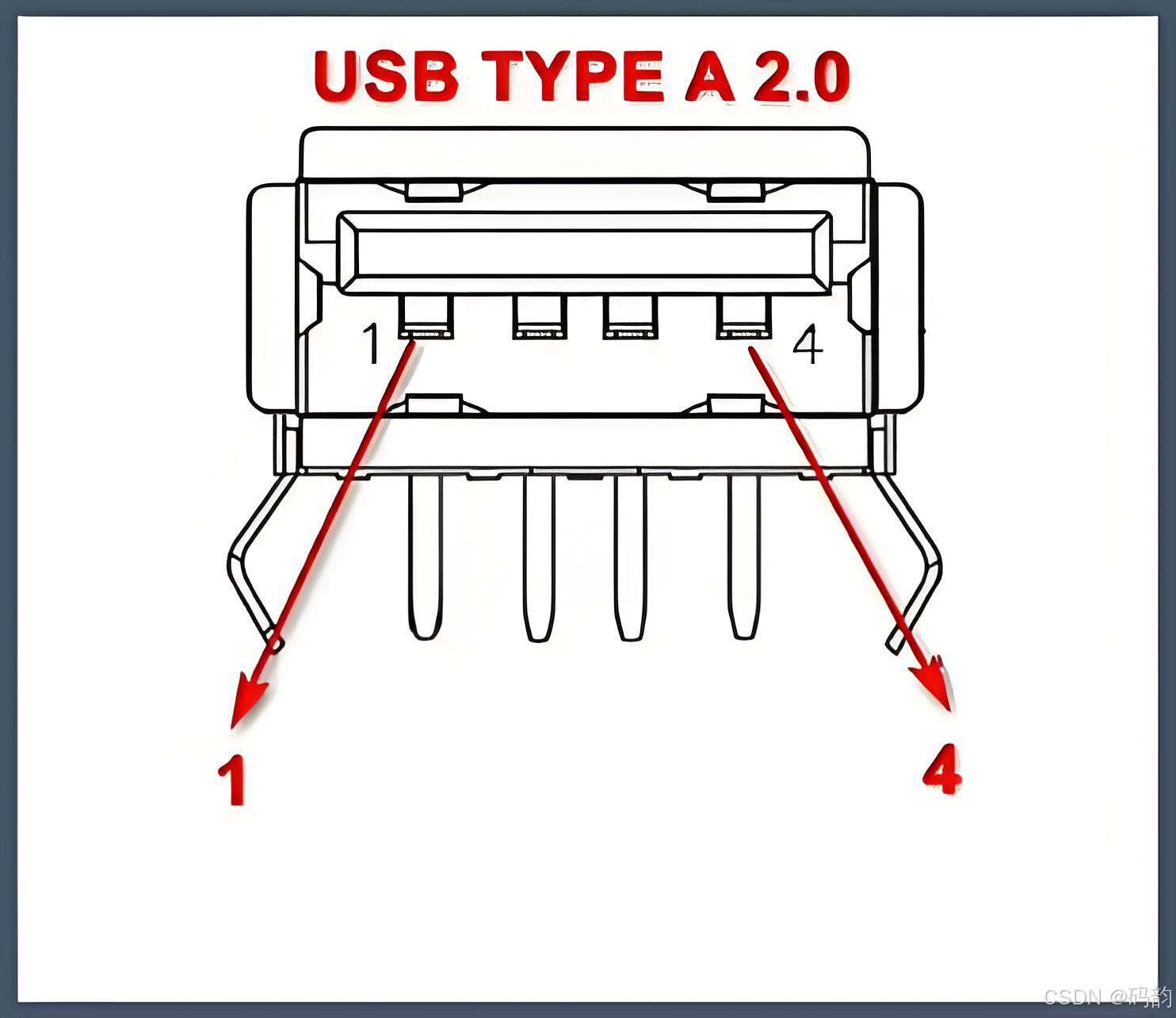

USB TYPE A 2.0示意图
USB TYPE A 2.0引脚定义
|----------|----------|--------|
| USB TYPE A 2.0 引脚定义 |||
| 引脚序号 | 信号定义 | 备注 |
| 1 | VBUS | 5V电源 |
| 2 | D - | 数据信号 |
| 3 | D + | 数据信号 |
| 4 | GND | 接地 |
四、USB TYPE A 3.0

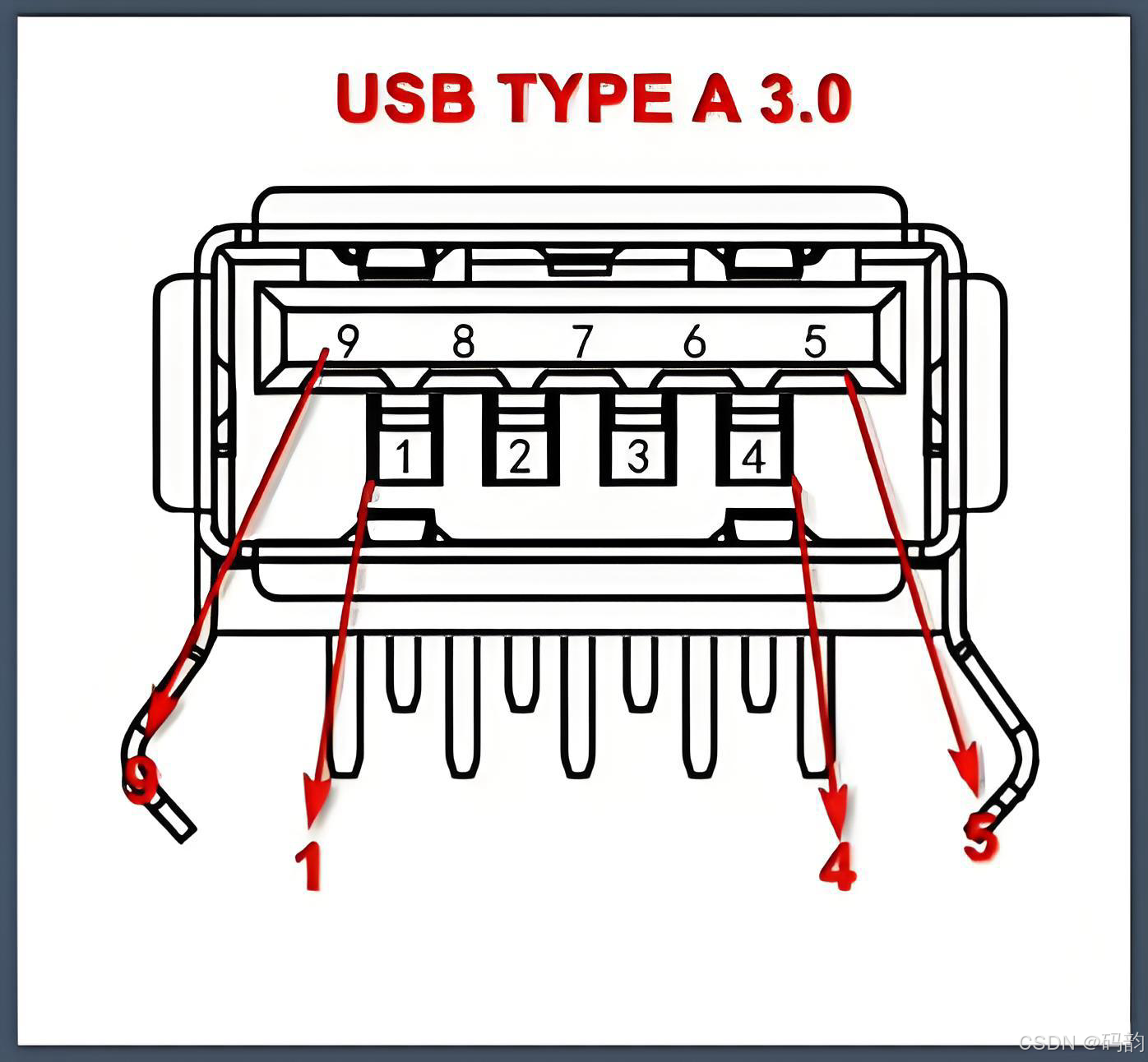

USB TYPE A 3.0示意图
USB TYPE A 3.0引脚定义
|----------|----------|-----------|
| USB TYPE A 3.0 引脚定义 |||
| 引脚序号 | 信号定义 | 备注 |
| 1 | VBUS | 5V电源 |
| 2 | D - | 2.0数据信号 |
| 3 | D + | 2.0数据信号 |
| 4 | GND | 接地 |
| 5 | SSRX - | 3.0数据接收信号 |
| 6 | SSRX + | 3.0数据接收信号 |
| 7 | GND | 接地 |
| 8 | SSTX - | 3.0数据发送信号 |
| 9 | SSTX + | 3.0数据发送信号 |
五、Micro USB

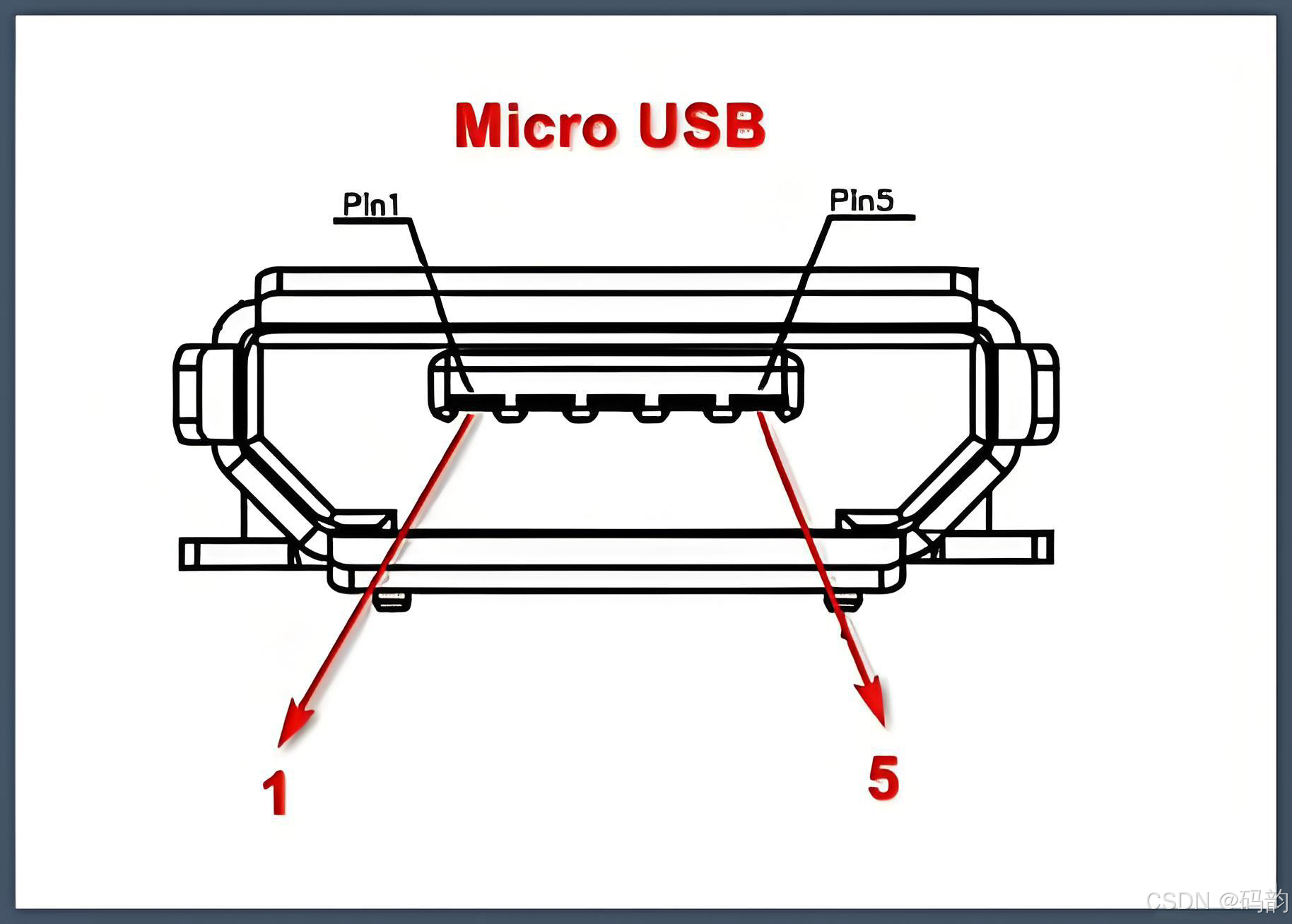

Micro USB示意图
Micro USB引脚定义
|----------|----------|---------|
| Micro USB 引脚定义 |||
| 引脚序号 | 信号定义 | 备注 |
| 1 | VBUS | 5V电源 |
| 2 | D - | 数据信号 |
| 3 | D + | 数据信号 |
| 4 | ID | OTG功能引脚 |
| 5 | GND | 接地 |
六、USB TYPE C

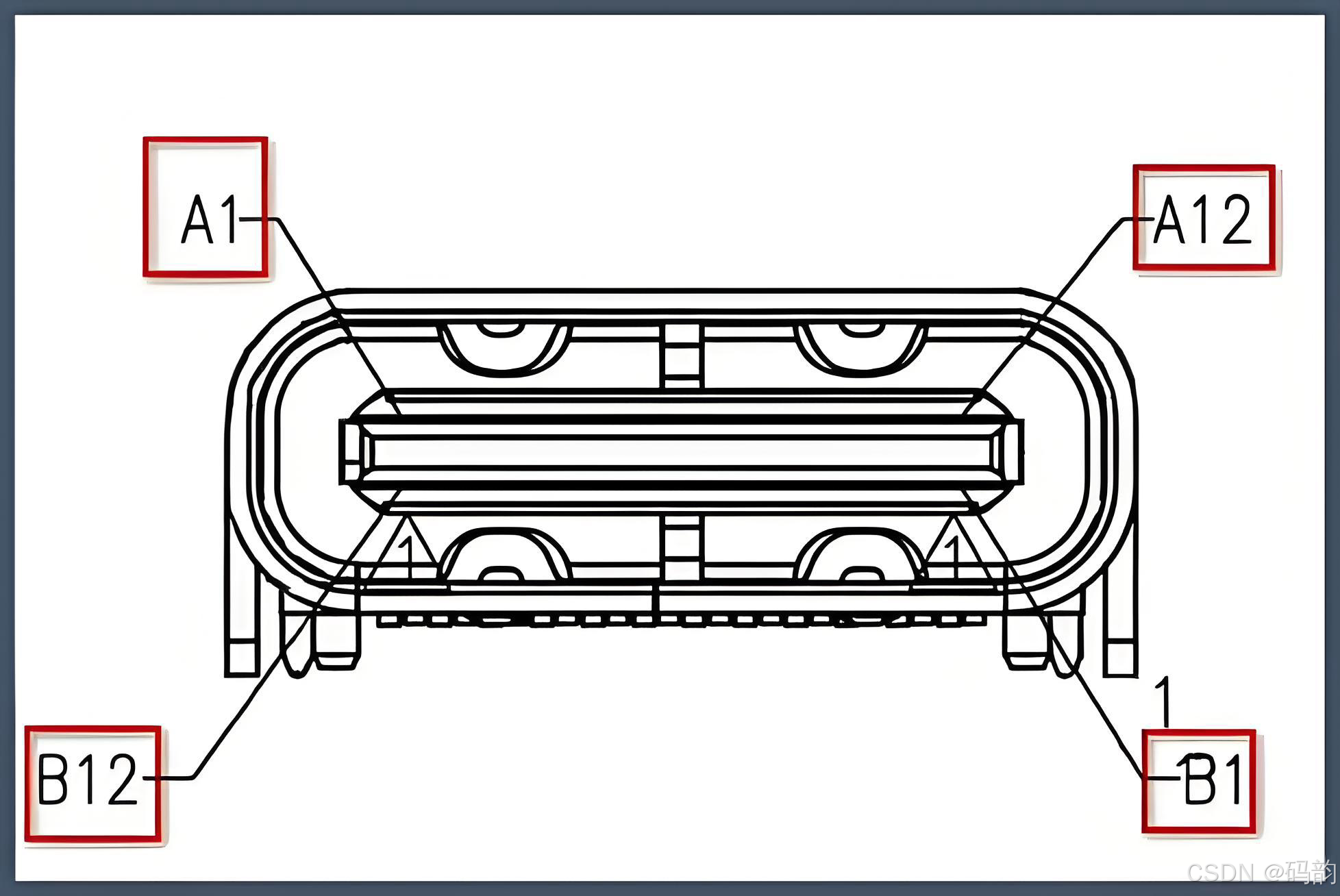

USB TYPE C示意图
USB TYPE C引脚定义
|----------|----------|---------------|----------|----------|---------------|
| USB TYPE C引脚定义 ||||||
| 引脚序号 | 信号定义 | 备注 | 引脚序号 | 信号定义 | 备注 |
| A1 | GND | 接地 | B12 | GND | 接地 |
| A2 | SSTXP1 | 3.0/3.1数据发送信号 | B11 | SSRXP1 | 3.0/3.1数据接收信号 |
| A3 | SSTXN1 | 3.0/3.1数据发送信号 | B10 | SSRXN1 | 3.0/3.1数据接收信号 |
| A4 | VBUS | 5V电源 | B9 | VBUS | 5V电源 |
| A5 | CC1 | 插入检测 | B8 | SBU2 | 低速信号 |
| A6 | DP1 | 2.0数据信号 | B7 | DN2 | 2.0数据信号 |
| A7 | DN1 | 2.0数据信号 | B6 | DP2 | 2.0数据信号 |
| A8 | SBU1 | 低速信号 | B5 | CC2 | 插入检测 |
| A9 | VBUS | 5V电源 | B4 | VBUS | 5V电源 |
| A10 | SSRXN2 | 3.0/3.1数据接收信号 | B3 | SSTXN2 | 3.0/3.1数据发送信号 |
| A11 | SSRXP2 | 3.0/3.1数据接收信号 | B2 | SSTXP2 | 3.0/3.1数据发送信号 |
| A12 | GND | 接地 | B1 | GND | 接地 |
