视频中运动模糊与拖影现象深度解析技术文档
1. 技术解析部分
1.1 基本定义与区分
- 运动模糊(Motion Blur): 由于物体在曝光时间内发生位移导致的图像模糊现象，表现为物体运动方向上的连续模糊轨迹
- 拖影(Smearing): 特指CMOS传感器在逐行扫描过程中产生的非均匀模糊，常表现为倾斜的拖尾效果
1.2 摄像机工作原理分析
- 快门速度(Shutter Speed) :
- 典型值范围：1/30s - 1/8000s
- 计算公式：模糊量 b = v × t b = v \times t b=v×t （ v v v为物体速度， t t t为曝光时间）
- 帧率(Frame Rate) :
- 常见标准：24fps/30fps/60fps/120fps
- 运动采样定理： f f r a m e ≥ 2 × f m o t i o n f_{frame} \geq 2 \times f_{motion} fframe≥2×fmotion
1.3 传感器特性影响
| 传感器类型 | 动态模糊特性 | 典型应用场景 |
|---|---|---|
| 全局快门(Global Shutter) | 无拖影，均匀模糊 | 工业检测 |
| 卷帘快门(Rolling Shutter) | 存在果冻效应 | 消费电子 |
| 背照式(BSI) CMOS | 高灵敏度减少模糊 | 智能手机 |
1.4 运动模糊数学模型
θ = arctan ( v y v x ) L = v x 2 + v y 2 × Δ t I ( x , y ) = 1 N ∑ i = 0 N − 1 I 0 ( x − v x i Δ t , y − v y i Δ t ) \theta = \arctan\left(\frac{v_y}{v_x}\right) \\ L = \sqrt{v_x^2 + v_y^2} \times \Delta t \\ I(x,y) = \frac{1}{N}\sum_{i=0}^{N-1} I_0(x-v_xi\Delta t, y-v_yi\Delta t) θ=arctan(vxvy)L=vx2+vy2 ×ΔtI(x,y)=N1i=0∑N−1I0(x−vxiΔt,y−vyiΔt)
2. 视觉表现部分
2.1 快门速度对比实验

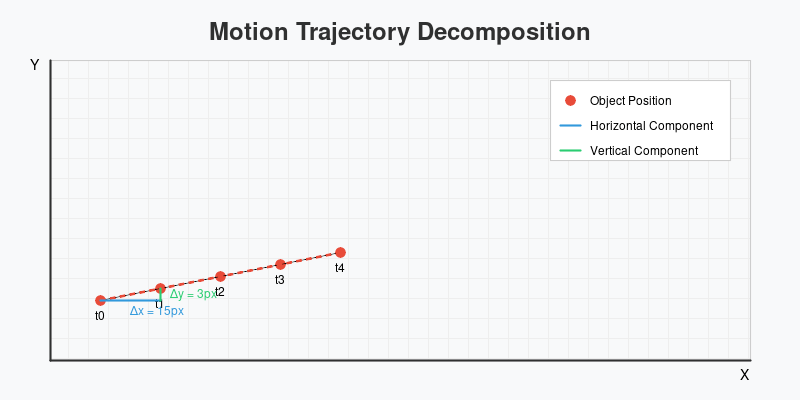

2.2 运动轨迹分解图
- 关键帧序列：t0 → t1 → t2 → t3 → t4
- 位移叠加示意图：
- 水平速度分量：Δx = 15px/frame
- 垂直速度分量：Δy = 3px/frame
2.3 实际拍摄案例库

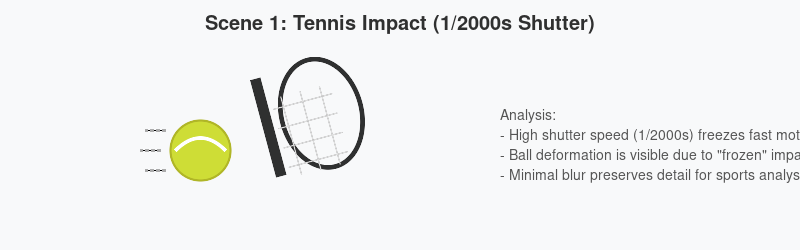

场景1：网球击球瞬间（快门1/2000s）
- 现象描述：在极短的曝光时间（1/2000s）下，高速运动的网球（约200km/h）仅产生微小的位移。
- 视觉效果：球体边缘清晰，几乎无运动模糊，但可能因果冻效应（Rolling Shutter）呈现轻微形变。背景若为静态则保持锐利。
- 技术要点 ：此时模糊量 b b b 极小，适用于动作捕捉和技术分析。

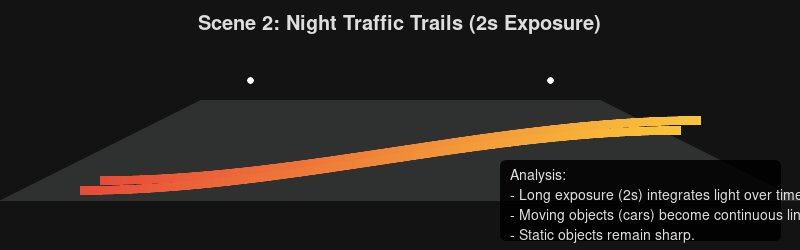

场景2：夜间车灯轨迹（快门2s）
- 现象描述：长时间曝光（2s）使得传感器持续积累光线。
- 视觉效果：移动的车灯在画面上拉出长长的光带（Light Trails），完全失去了车辆的原始形态；而静止的街道背景则清晰成像。
- 技术要点 ：利用运动模糊创造艺术效果，模糊长度 L L L 远大于物体尺寸。

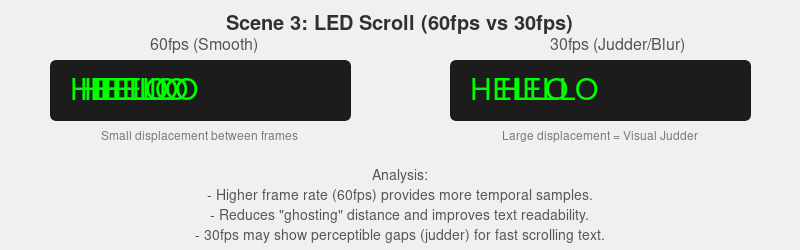

场景3：LED字幕滚动（帧率60fps vs 30fps）
- 现象描述：拍摄快速滚动的LED显示屏时，不同帧率表现差异显著。
- 视觉效果 ：
- 30fps：文字移动出现明显的顿挫感（Judder），字符边缘可能出现"鬼影"或断裂，人眼追踪时感到不适。
- 60fps：文字运动流畅，每帧位移量减半，视觉连续性大大增强，模糊感更自然。
- 技术要点 ：高帧率提高了时间分辨率，减小了相邻帧间的位移差 Δ x \Delta x Δx，符合人眼视觉暂留特性。
3. 解决方案
3.1 硬件优化方案
- 全局快门传感器选型指南
- 高帧率相机性能参数对比表
- 背照式传感器QE曲线分析
3.2 软件去模糊算法
模糊图像 点扩散函数估计 维纳滤波 清晰图像
3.3 后期处理流程
- AE运动模糊补偿步骤：
- 运动矢量分析
- 像素位移补偿
- 时域插值处理
- Premiere Pro动态模糊插件参数设置表
4. 视频编码与ISP影响
- H.264/H.265运动补偿对模糊的放大效应
- ISP管线中的去马赛克算法与模糊关系
- 3DNR算法对运动模糊的抑制效果
5. 文档规范
参考文献：
- IEEE TPAMI 2018: "Deep Learning for Motion Deblurring"
- IEEE TIP 2020: "Rolling Shutter Correction Survey"
- IEEE CVPR 2021: "Event-based Motion Analysis"
- IEEE Sensors Journal: "BSI CMOS Performance Metrics"
- IEEE TCSVT: "Video Coding Artifact Analysis"
术语对照表：
- 帧率 Frame Rate
- 卷帘快门 Rolling Shutter
- 点扩散函数 Point Spread Function
- 量子效率 Quantum Efficiency
- 时域降噪 Temporal Noise Reduction
