Gscoolink GSV2125D 是一款高性能、低功耗的 HDMI 2.0 到 DisplayPort 1.4 转换器，集成增强型微控制器，专为嵌入式应用设计。
一、核心技术架构与功能
1. 信号转换与带宽支持
- HDMI 2.0 输入：支持 18Gbps 带宽（TMDS 6Gbps/3 通道），兼容 HDMI 2.0b 标准，可传输 4K@60Hz（4:2:0）或 1080p@120Hz 信号。
- DisplayPort 1.4 输出：支持 32.4Gbps 带宽（HBR3，4 通道），可传输 4K@60Hz（4:4:4）或 2K@165Hz 信号，满足高分辨率显示器需求。
- 无 DSC 压缩：尽管 DP 1.4 理论支持 8K@60Hz（需 DSC），但 GSV2125D 未集成 DSC 功能，实际最高分辨率为 4K@60Hz，适合对画质无损要求较高的场景。
2. 嵌入式 MCU 与协议处理
- RISC-V 微控制器：集成增强型 MCU，支持固件升级和自定义功能开发，可实现 EDID 管理、热插拔检测（HPD）和动态分辨率适配。
- HDCP 兼容性：同时支持 HDMI 和 DP 端口的 HDCP 1.4/2.2/2.3，确保播放加密内容（如 4K 蓝光）的合法性。
3. 音视频处理能力
- 颜色空间转换：支持 YCbCr 4:2:0 与 4:4:4/4:2:2 互转，兼容 HDR10/HLG 透传，确保画质无损。
- 去隔行与降尺度：内置去隔行器（De-Interlacer）和降尺度器（Downscaler），可将 1080i 信号转为逐行输出，并调整分辨率至 720p 等。
- 音频提取：支持从 HDMI 输入中提取多声道音频（如 LPCM 7.1、Dolby Digital Plus），通过 I2S 或 SPDIF 接口输出至外部音频设备。
二、硬件设计与可靠性
1. 封装与功耗
- QFN64 封装：采用 9mm×9mm 小尺寸封装，适合便携式设备（如扩展坞、车载显示器），同时支持表面贴装（SMT）工艺。
- 低功耗优化：通过动态电压调整（DVS）和门控时钟技术，典型功耗低于 1W，无需额外散热片，适合电池供电设备。
2. 工业级可靠性
- 宽温工作范围：支持 -20°C 至 85°C 环境温度（部分资料提及 -40°C 至 85°C，建议以官方数据为准），满足车载、工业控制等严苛场景需求。
- ESD 保护：具备 8kV HBM（人体模型）静电防护，有效抵御接口插拔时的静电冲击。
- 汽车级工艺：采用符合 AEC-Q100 标准的半导体工艺（如高温存储、湿度试验），但未明确通过认证，适合对可靠性要求高的汽车电子应用。
三、应用场景与典型方案
1. 消费电子与办公设备
- 扩展坞与多屏输出：例如将笔记本电脑的 HDMI 信号转为 DP，连接多台显示器扩展工作区，支持 EDID 虚拟映射以避免分辨率冲突。
- 游戏主机兼容性：兼容 PS5/Xbox Series X 的 HDMI 2.1 信号，输出至 DP 1.4 显示器，支持 4K@60Hz 和 VRR（需外部 MCU 实现协议转换）。
2. 工业与车载电子
- 车载中控与仪表盘：支持宽温工作和低功耗设计，可将车载娱乐系统的 HDMI 信号转为 DP，驱动多块 LCD 屏幕，集成音频提取至车载音响。
- 工业控制终端：在工厂环境中，将工业计算机的 HDMI 信号转为 DP，连接高分辨率工业显示器，支持 HDCP 加密保障数据安全。
3. 医疗与专业设备
- 医疗影像传输：兼容 DICOM 灰度标准，确保医学影像（如 CT/MRI）在 HDMI 设备与 DP 显示器间的无损传输，支持 4K@60Hz 分辨率。
- 广电设备接口适配：在专业视频制作中，将 HDMI 信号转为 DP，连接广播级监视器，支持帧同步和时间码透传。
四、关键参数与选型建议
1. 核心规格对比
| 参数 | GSV2125D | GSV6125 | CS5801 |
|---|---|---|---|
| HDMI 版本 | 2.0b | 2.0b | 2.0b |
| DP 版本 | 1.4 | 1.4 | 1.4 |
| 最高分辨率 | 4K@60Hz（4:4:4） | 4K@60Hz（4:4:4） | 4K@60Hz（4:2:0） |
| 音频输出 | I2S/SPDIF | I2S/SPDIF | I2S/SPDIF |
| 封装 | QFN64（9mm×9mm） | QFN64（9mm×9mm） | QFN64（9mm×9mm） |
| 工作温度范围 | -20°C 至 85°C | -40°C 至 85°C | -20°C 至 85°C |
| 典型功耗 | <1W | <1.2W | <1W |
2. 选型注意事项
- 分辨率需求：若需 8K@60Hz，需选择支持 DSC 的芯片（如 GSV2221）；GSV2125D 更适合 4K@60Hz 以下场景。
- 音频格式支持：GSV2125D 支持多声道 LPCM 和 Dolby Digital Plus，但不直接支持 Dolby Atmos（需外部解码芯片）。
- 电源管理：需外部 3.3V 或 5V 供电，建议搭配 TPS62170 等低压差稳压器（LDO）以确保稳定性。
五、总结
Gscoolink GSV2125D 是一款高性价比的 HDMI 2.0 转 DP 1.4 解决方案，凭借嵌入式 MCU 和工业级设计，在车载、工业控制等领域具有显著优势。其核心价值在于：
- 兼容性：同时支持 HDCP 2.3 和宽范围 EDID，适配主流消费电子和专业设备。
- 可靠性：宽温工作和高 ESD 防护能力，满足严苛环境需求。
- 灵活性：通过固件升级可扩展功能（如新增音频格式支持），降低开发成本。
对于追求稳定传输和低功耗的嵌入式应用，GSV2125D 是替代 LT6711、CS5801 等进口芯片的优选方案。若需更高分辨率或 DSC 支持，可考虑 Gscoolink 其他产品线（如 GSV2221）。

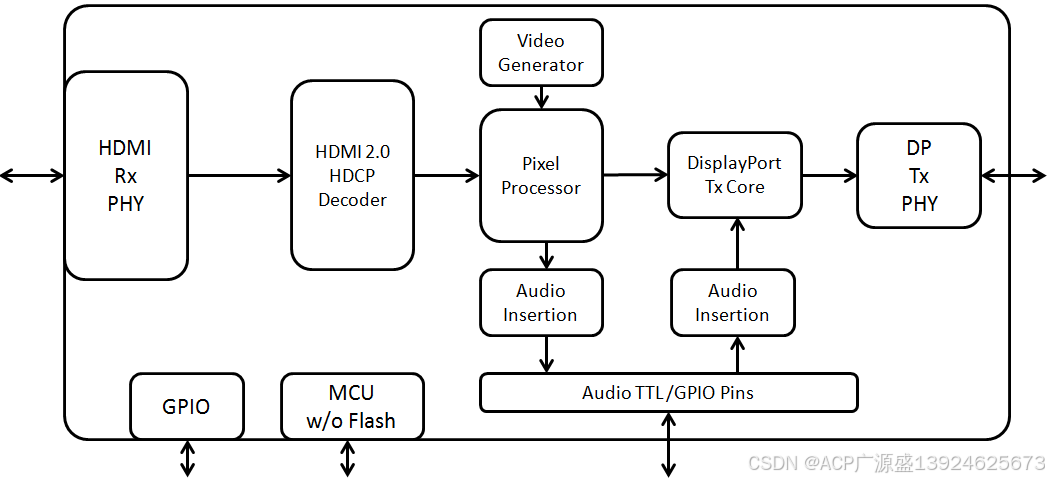

Gscoolink GSV2125Dis a high-performance, low-power HDMI 2.0to DisplayPort 1.4 converter. By integrating enhanced microcontroller, GSV2125Dhas created a cost-effective solution that provides time-to-market advantages. The DisplayPort Transmitter supports up to 32.4Gbps (HBR3, 4-lane), HDMI Receiver supports up to 18Gbps (TMDS, 6G/3Lane).The superior architecture of GSV2125Dprovides economical smaller footprint solutions using QFN64, targeting for low power embedded applications. HDCP 1.4 and HDCP 2.2/2.3 are implemented in GSV2125Dfor its DisplayPortand HDMI port.Color Space Conversion, 420-444/422Conversion, De-Interlacer and Downscaler are supported for flexiblevideo processing.Audio Extractionof HDMI Rx issupported in GSV2125Dfor audio processing. Within 8kV HBM tolerance, GSV2125D's operation temperature range is -40ºC to 85ºC using automotive qualified process. An internal VideoGenerator can be used to generateany uncompressed video timing defined in DisplayPort HBR3 bandwidth, such as4K@60Hz, 4K@30Hz, 480i@60Hz.
