ISP基本原理和实现（添加自己的算法及测试）

我们学习Infinite-ISP开源代码之外，除了想了解一下isp的基本原理，把代码编译出来之外，其实还可以自己编写一下算法。这样不仅对isp有一个更加深刻的认识，还能在实际项目中为自己所用。其实在实际产品中，固定的isp未必能满足客户的所有要求，那么此时用fpga对isp做增强处理，就是意料之中的事情了。在用fpga处理之前，就可以用python做一下简单的设计和预研即可。

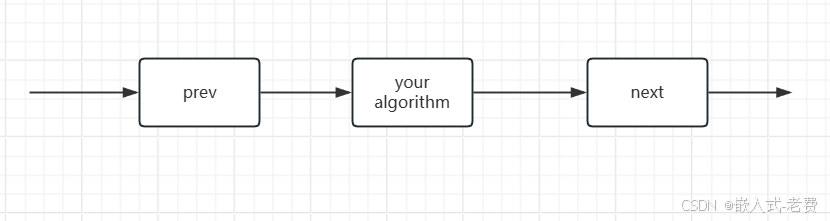

1、确认算法在流程中的位置

实际开发之前，需要确认一下新算法的位置。它的前面一个算法是哪个，后面一个算法是哪个，这个算法要达到什么目的。

2、确认算法的参数，部署到configs.yml文件

复制代码

lens_shading_correction:
  is_enable: false
  is_save: false

3、参数解析添加到load_config

复制代码

            self.parm_lsc = c_yaml["lens_shading_correction"]

4、算法添加到run_pipeline

复制代码

        # =====================================================================
        # Digital Gain
        dga = DG(oecf_raw, self.platform, self.sensor_info, self.parm_dga)
        dga_raw, self.dga_current_gain = dga.execute()

        # =====================================================================
        # Lens shading correction
        lsc = LSC(dga_raw, self.platform, self.sensor_info, self.parm_lsc)
        lsc_raw = lsc.execute()

        # =====================================================================
        # Bayer noise reduction
        bnr = BNR(lsc_raw, self.sensor_info, self.parm_bnr, self.platform)
        bnr_raw = bnr.execute()

5、实现算法本身your_algo.py

在Infinite-ISP开源包里面，lens shading correction这个算法其实并没有实现。如果有些朋友需要练手自己设计的算法，不妨拿它试试，

复制代码

"""
File: lens_shading_correction.py
Description:
Code / Paper  Reference:
Author: 10xEngineers Pvt Ltd
------------------------------------------------------------
"""


class LensShadingCorrection:
    """
    Lens Shading Correction
    """

    def __init__(self, img, platform, sensor_info, parm_lsc):
        self.img = img
        self.enable = parm_lsc["is_enable"]
        self.sensor_info = sensor_info
        self.parm_lsc = parm_lsc
        self.platform = platform

    def execute(self):
        """
        Execute Lens Shading Correction
        """
        print("Lens Shading Correction = " + str(self.enable))

        if self.enable:
            return self.img
        else:
            return self.img

6、测试和验证

如果是前期开发阶段，可以通过肉眼导入raw图进行验证，但是到了后期，比如生成了bitfile，就要专门去进行处理调优了，这个时候一般要做这么几件事情，

复制代码

（a）准备好对应的sensor和驱动;
（b）准备好开发板;
（c）启动开发板isp server，准备上位机isp tunning tool；
（d）准备好测试的道具，比如彩色卡、灰度渐变卡、棋盘格、灯箱、毛玻璃、道具头像等;
（e）找到尽可能多的ground truth图片;
（f）找到soc厂家的文档，开始准备调试，边学习边验证，比如rk的isp文档就比较齐全;
（g）测试的时候，可以一步一步enable isp里面的算子，从bayer到rgb到yuv，从前往后算子慢慢放开，及时保存配置文件。如果发现偏差较大，就立马返工重新标定，这样就会越来越熟练，越来越成熟。

每个厂家都有自己的isp调试文档，只不过有的好找，有的不好找，某火的isp调试文档还可以，建议可以多看看，

复制代码

https://doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/isp/isp.html

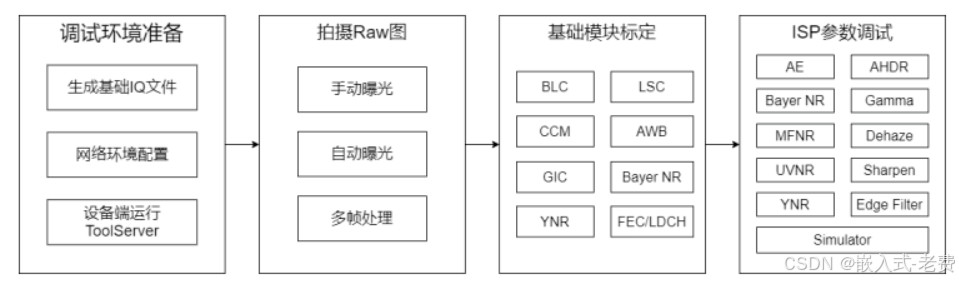

主要标定的流程如下所示，

ground truth图片可以尽可能多找一点，一个是raw图，一个是ground truth（比如好的单反相机拍出来的图片）。不同场景下调图ok之后，再用raw图和ground truth做局部微调，这样慢慢挑出一个自己需要的isp效果出来。本身开源代码assets目录下就有这样的对比图。

注：

图中的添加的算法都是串行的，事实上在最后阶段，y/u/v分开处理，不同的部分用不同的算法，是并行处理，最终encode的时候merge在一起的，这也是非常常见的做法。
