分布式事务专题4

4. 分布式事务解决方案之TCC

4.1 什么是TCC事务

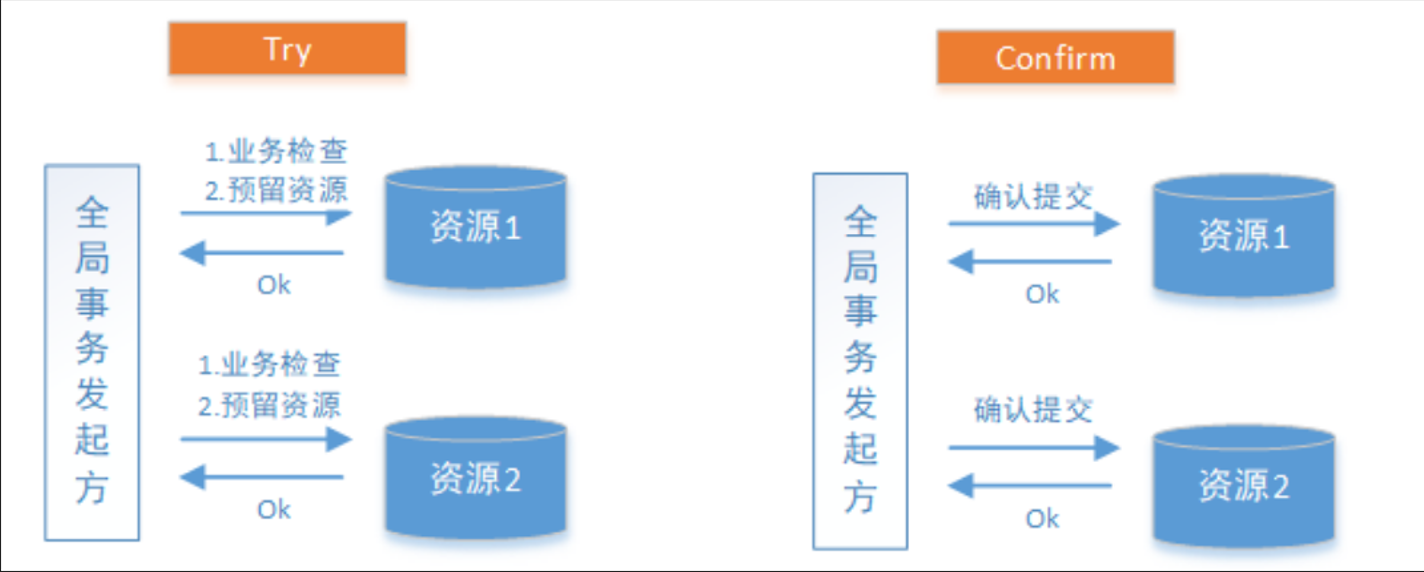

TCC是Try、Confirm、Cancel三个词语的缩写，TCC要求每个分支事务实现三个操作：预处理Try、确认 Confirm、撤销Cancel。Try操作做业务检查及资源预留（例如，要转账1万元，try阶段会检查金额够不够1万元），Confirm做业务确认操作，Cancel实现一个与Try相反的 操作即回滚操作。TM首先发起所有的分支事务的try操作，任何一个分支事务的try操作执行失败，TM将会发起所 有分支事务的Cancel操作，若try操作全部成功，TM将会发起所有分支事务的Confirm操作，其中Confirm/Cancel 操作若执行失败，TM会进行重试。

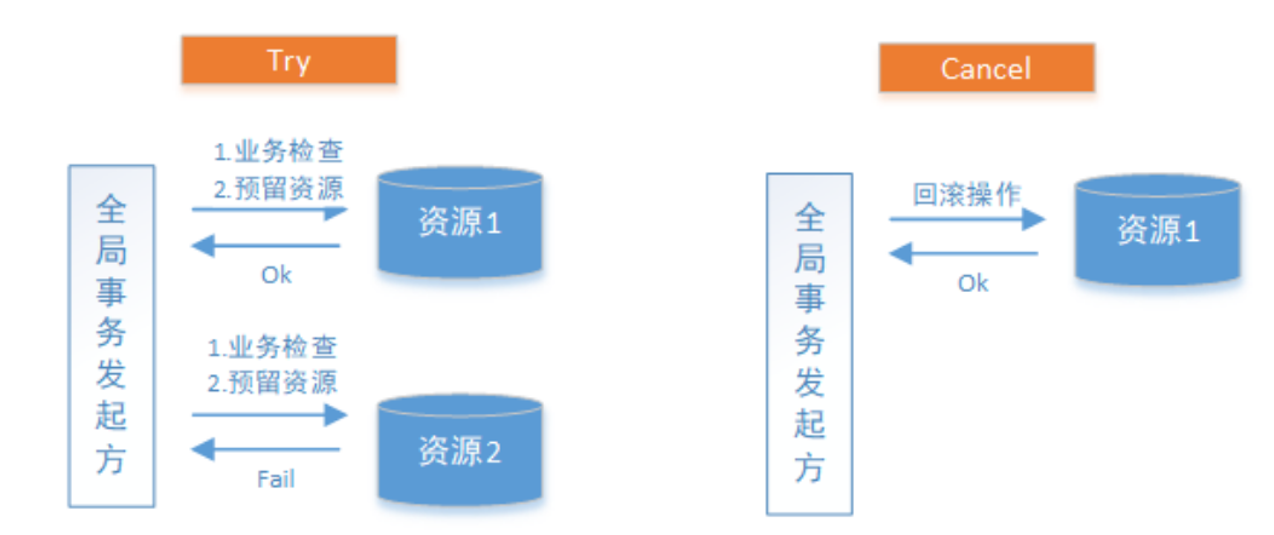

分支事务失败的情况：

TCC分为三个阶段：

1、Try 阶段是做业务检查(一致性)及资源预留(隔离)，此阶段仅是一个初步操作，它和后续的Confirm 一起才能 真正构成一个完整的业务逻辑。

2、Confirm 阶段是做确认提交，Try阶段所有分支事务执行成功后开始执行 Confirm。通常情况下，采用TCC则 认为 Confirm阶段是不会出错的。即：只要Try成功，Confirm一定成功。若Confirm阶段真的出错了，需引 入重试机制或人工处理。

3、Cancel 阶段是在业务执行错误需要回滚的状态下执行分支事务的业务取消，预留资源释放。通常情况下，采 用TCC则认为Cancel阶段也是一定成功的。若Cancel阶段真的出错了，需引入重试机制或人工处理。

4、TM事务管理器可以实现为独立的服务，也可以让全局事务发起方充当TM的角色，TM独立出来是为了成为公 用组件，是为了考虑系统结构和软件复用。

TM在发起全局事务时生成全局事务记录，全局事务ID贯穿整个分布式事务调用链条，用来记录事务上下文， 追踪和记录状态，由于Confirm 和cancel失败需进行重试，因此需要实现为幂等，幂等性是指同一个操作无论请求多少次，其结果都相同。

4.2 TCC 解决方案

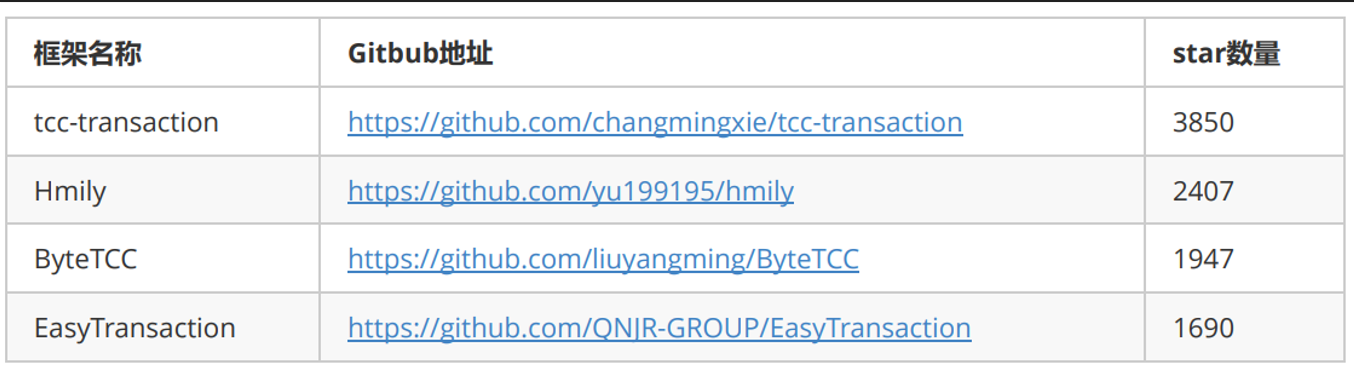

目前市面上的TCC框架众多比如下面这几种：

（以下数据采集日为2019年07月11日）

上一节所讲的Seata也支持TCC，但Seata的TCC模式对Spring Cloud并没有提供支持。我们的目标是理解TCC的原理以及事务协调运作的过程，因此更请倾向于轻量级易于理解的框架，因此最终确定了Hmily。

Hmily利用AOP对参与分布式事务的本地方法与远程方法进行拦截处理，通过多方拦截，事务参与者能透明的 调用到另一方的Try、Confirm、Cancel方法；传递事务上下文；并记录事务日志，酌情进行补偿，重试等。

Hmily是一个高性能分布式事务TCC开源框架。基于Java语言来开发（JDK1.8），支持Dubbo，Spring Cloud等 RPC框架进行分布式事务。它目前支持以下特性：

Hmily不需要事务协调服务，但需要提供一个数据库(mysql/mongodb/zookeeper/redis/file)来进行日志存储。

Hmily实现的TCC服务与普通的服务一样，只需要暴露一个接口，也就是它的Try业务。Confirm/Cancel业务逻辑，只是因为全局事务提交/回滚的需要才提供的，因此Confirm/Cancel业务只需要被Hmily TCC事务框架发现即可，不需要被调用它的其他业务服务所感知。

TCC需要注意三种异常处理分别是空回滚、幂等、悬挂:

• 空回滚

在没有调用 TCC 资源 Try 方法的情况下，调用了二阶段的 Cancel 方法，Cancel 方法需要识别出这是一个空回 滚，然后直接返回成功。

执行完Try 方法后，会开启新线程异步调用Cancel 方法。如果Try 方法执行失败，调用了Cancel方法，从而形成空回滚。

解决思路是关键就是要识别出这个空回滚。思路很简单就是需要知道一阶段是否执行，如果执行了，那就是正常回滚；如果没执行，那就是空回滚。前面已经说过TM在发起全局事务时生成全局事务记录，全局事务ID贯穿整个分布式事务调用链条。再额外增加一张分支事务记录表，其中有全局事务 ID 和分支事务 ID，第一阶段 Try 方法里会 插入一条记录，表示一阶段执行了。Cancel 接口里读取该记录，如果该记录存在，则正常回滚；如果该记录不存 在，则是空回滚。

• 幂等

通过前面介绍已经了解到，为了保证TCC二阶段提交重试机制不会引发数据不一致，要求 TCC 的二阶段 Try、 Confirm 和 Cancel 接口保证幂等，这样不会重复使用或者释放资源。如果幂等控制没有做好，很有可能导致数据 不一致等严重问题。

解决思路在上述"分支事务记录"中增加执行状态，每次执行前都查询该状态。

• 悬挂

悬挂就是对于一个分布式事务，其二阶段 Cancel 接口比 Try 接口先执行。

出现原因是在 RPC 调用分支事务try时，先注册分支事务，再执行RPC调用，如果此时 RPC 调用的网络发生拥堵， 通常 RPC 调用是有超时时间的，RPC 超时以后，TM就会通知RM回滚该分布式事务，可能回滚完成后，RPC 请求 才到达参与者真正执行，而一个 Try 方法预留的业务资源，只有该分布式事务才能使用，该分布式事务第一阶段预 留的业务资源就再也没有人能够处理了，对于这种情况，我们就称为悬挂，即业务资源预留后没法继续处理。

解决思路是如果二阶段执行完成，那一阶段就不能再继续执行。在执行一阶段事务时判断在该全局事务下，"分支 事务记录"表中是否已经有二阶段事务记录，如果有则不执行Try。

举例，场景为 A 转账 30 元给 B，A和B账户在不同的服务。

方案1：

账户A

try：
	检查余额是否够30元
	扣减30元
confirm：
	空
cancel：
	增加30元

账户B

try：
	增加30元
confirm：
	空
cancel：
	减少30元

方案1说明：

1）账户A，这里的余额就是所谓的业务资源，按照前面提到的原则，在第一阶段需要检查并预留业务资源，因此， 我们在扣钱 TCC 资源的 Try 接口里先检查 A 账户余额是否足够，如果足够则扣除 30 元。 Confirm 接口表示正式提交，由于业务资源已经在 Try 接口里扣除掉了，那么在第二阶段的 Confirm 接口里可以什么都不用做。Cancel 接口的执行表示整个事务回滚，账户A回滚则需要把 Try 接口里扣除掉的 30 元还给账户。

2）账号B，在第一阶段 Try 接口里实现给账户B加钱，Cancel 接口的执行表示整个事务回滚，账户B回滚则需要把 Try 接口里加的 30 元再减去。

方案1的问题分析：

1）如果账户A的try没有执行，账户A执行了cancel则就多加了30元。

2）由于try，cancel、confirm都是由单独的线程去调用，且会出现重复调用，所以都需要实现幂等。

3）账号B在try中增加30元，当try执行完成后可能会其它线程给消费了。

4）如果账户B的try没有执行，账户B再执行cancel则就多减了30元。

问题解决：

1）账户A的cancel方法需要判断try方法是否执行，正常执行try后方可执行cancel。

2）try，cancel、confirm方法实现幂等。

3）账号B在try方法中不允许更新账户金额，在confirm中更新账户金额。

4）账户B的cancel方法需要判断try方法是否执行，正常执行try后方可执行cancel。

优化方案：

账户A

try：
	try幂等校验
	try悬挂处理
	检查余额是否够30元
	扣减30元
confirm：
	空
cancel：
	cancel幂等校验
	cancel空回滚处理
	增加可用余额30元

账户B

try：
	空
confirm：
	confirm幂等校验
	正式增加30元
cancel：
	空

4.3.Hmily实现TCC事务

4.3.1.业务说明

本实例通过Hmily实现TCC分布式事务，模拟两个账户的转账交易过程。

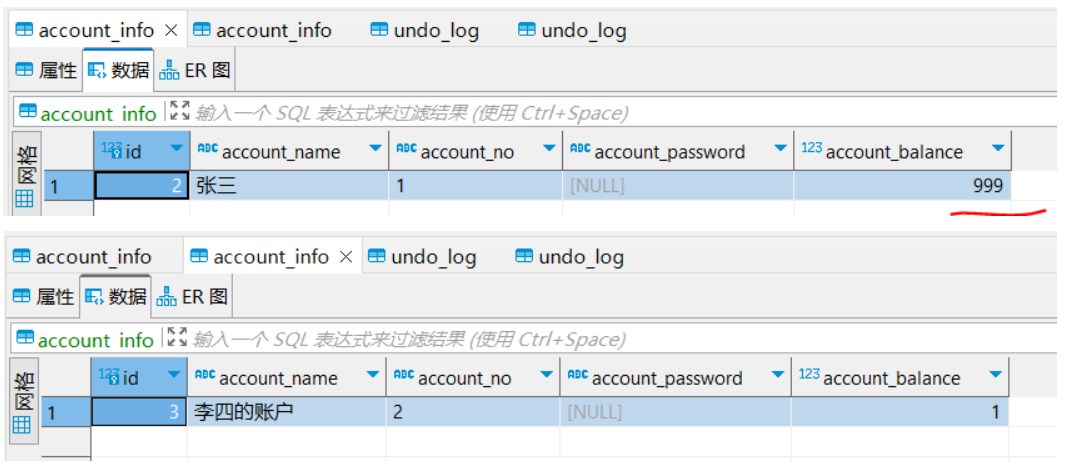

两个账户分别在不同的银行(张三在bank1、李四在bank2)，bank1、bank2是两个微服务。交易过程是，张三给李四转账指定金额。

上述交易步骤，要么一起成功，要么一起失败，必须是一个整体性的事务。

4.3.2.程序组成部分

数据库：MySQL-5.7.25

JDK：64位 jdk1.8.0_201

微服务：spring-boot-2.1.3、spring-cloud-Greenwich.RELEASE

Hmily：hmily-springcloud.2.0.4-RELEASE

微服务及数据库的关系 ：

dtx/dtx-tcc-demo/dtx-tcc-demo-bank1 银行1，操作张三账户， 连接数据库bank1

dtx/dtx-tcc-demo/dtx-tcc-demo-bank2 银行2，操作李四账户，连接数据库bank2

服务注册中心：dtx/discover-server

4.3.3.创建数据库

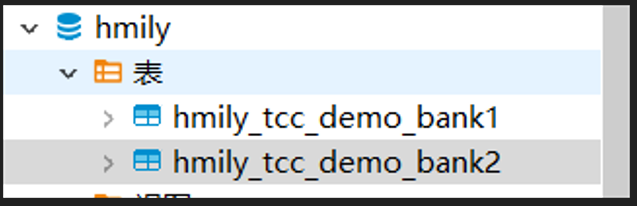

创建hmily数据库，用于存储hmily框架记录的数据。启动应用后会自动在hmily数据库下面创建数据表，命名是hmily_【微服务名称】

CREATE DATABASE `hmily` CHARACTER SET 'utf8' COLLATE 'utf8_general_ci';

创建bank1库、创建bank2库，对应sql在3.4.3章节

注意：每个bank1、bank2数据库都创建try、confirm、cancel三张日志表local_try_log、local_confirm_log、local_cancel_log，用来记录try、confirm、cancal是否执行了

4.3.4 discover-server

discover-server是服务注册中心，测试工程将自己注册至discover-server。

4.3.5 导入案例工程dtx-tcc-demo

dtx-tcc-demo是tcc的测试工程，根据业务需求需要创建两个dtx-tcc-demo工程。

（1）导入dtx-tcc-demo

两个测试工程如下：

dtx/dtx-tcc-demo/dtx-tcc-demo-bank1 银行1，操作张三账户，连接数据库bank1

dtx/dtx-tcc-demo/dtx-tcc-demo-bank2 银行2，操作李四账户，连接数据库bank2

（2）引入maven依赖

<dependency>
    <groupId>org.dromara</groupId>
    <artifactId>hmily‐springcloud</artifactId>
    <version>2.0.4‐RELEASE</version>
</dependency>

（3）application.yml中配置hmily

org:
  dromara:
    hmily :
      serializer : kryo
      recoverDelayTime : 30
      retryMax : 30
      scheduledDelay : 30
      scheduledThreadMax :  10
      repositorySupport : db
      started: true
      hmilyDbConfig :
        driverClassName  : com.mysql.jdbc.Driver
        url :  jdbc:mysql://localhost:3306/hmily?useUnicode=true
        username : root
        password : root

注意：第10行，张三向李四转账，张三微服务的started属性置为true，李四微服务的started属性置为false

hmily要连接数据库。11-15行配置了数据库连接信息

（4）创建HmilyTransactionBootstrap对应的bean，接收application.yml中的Hmily配置信息

@Bean
public HmilyTransactionBootstrap hmilyTransactionBootstrap(HmilyInitService hmilyInitService){
    HmilyTransactionBootstrap hmilyTransactionBootstrap = new HmilyTransactionBootstrap(hmilyInitService);
    hmilyTransactionBootstrap.setSerializer(env.getProperty("org.dromara.hmily.serializer"));
    hmilyTransactionBootstrap.setRecoverDelayTime(Integer.parseInt(env.getProperty("org.dromara.hmily.recoverDelayTime")));
    hmilyTransactionBootstrap.setRetryMax(Integer.parseInt(env.getProperty("org.dromara.hmily.retryMax")));
    hmilyTransactionBootstrap.setScheduledDelay(Integer.parseInt(env.getProperty("org.dromara.hmily.scheduledDelay")));
    hmilyTransactionBootstrap.setScheduledThreadMax(Integer.parseInt(env.getProperty("org.dromara.hmily.scheduledThreadMax")));
    hmilyTransactionBootstrap.setRepositorySupport(env.getProperty("org.dromara.hmily.repositorySupport"));
    hmilyTransactionBootstrap.setStarted(Boolean.parseBoolean(env.getProperty("org.dromara.hmily.started")));
    HmilyDbConfig hmilyDbConfig = new HmilyDbConfig();
    hmilyDbConfig.setDriverClassName(env.getProperty("org.dromara.hmily.hmilyDbConfig.driverClassName"));
    hmilyDbConfig.setUrl(env.getProperty("org.dromara.hmily.hmilyDbConfig.url"));
    hmilyDbConfig.setUsername(env.getProperty("org.dromara.hmily.hmilyDbConfig.username"));
    hmilyDbConfig.setPassword(env.getProperty("org.dromara.hmily.hmilyDbConfig.password"));
    hmilyTransactionBootstrap.setHmilyDbConfig(hmilyDbConfig);
    return hmilyTransactionBootstrap;
}

(5)启动类增加@EnableAspectJAutoProxy并增加org.dromara.hmily的扫描项

@SpringBootApplication
@EnableDiscoveryClient
@EnableHystrix
@EnableAspectJAutoProxy
@EnableFeignClients(basePackages = {"cn.itcast.dtx.tccdemo.bank1.spring"})
@ComponentScan({"cn.itcast.dtx.tccdemo.bank1","org.dromara.hmily"})
public class Bank1TccServer {

	public static void main(String[] args) {
		SpringApplication.run(Bank1TccServer.class, args);
	}
}

4.3.6 dtx-tcc-demo-bank1

dtx-tcc-demo-bank1实现try和cancel方法，如下：

try：
	try幂等校验
	try悬挂处理
	检查余额是够扣减金额
	扣减金额
confirm：
	空
cancel：
	cancel幂等校验
	cancel空回滚处理
	增加可用余额

1、Dao，在第4行代码，where条件使用了account_balance>=#{amount}，因为转账要保证钱足够扣才行。

下面提供了addTry、addConfirm、addCancel方法来新增对应的日志

isExistTry、isExistConfirm、isExistCancel判断日志表里面是否有对应的日志记录

@Mapper
@Component
public interface AccountInfoDao {
    @Update("update account_info set account_balance=account_balance - #{amount} where account_balance>=#{amount} and account_no=#{accountNo} ")
    int subtractAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);

    @Update("update account_info set account_balance=account_balance + #{amount} where account_no=#{accountNo} ")
    int addAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);


    /**
     * 增加某分支事务try执行记录
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Insert("insert into local_try_log values(#{txNo},now());")
    int addTry(String localTradeNo);

    @Insert("insert into local_confirm_log values(#{txNo},now());")
    int addConfirm(String localTradeNo);

    @Insert("insert into local_cancel_log values(#{txNo},now());")
    int addCancel(String localTradeNo);

    /**
     * 查询分支事务try是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_try_log where tx_no = #{txNo} ")
    int isExistTry(String localTradeNo);
    /**
     * 查询分支事务confirm是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_confirm_log where tx_no = #{txNo} ")
    int isExistConfirm(String localTradeNo);

    /**
     * 查询分支事务cancel是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_cancel_log where tx_no = #{txNo} ")
    int isExistCancel(String localTradeNo);

}

2、try和cancel方法

public interface AccountInfoService {
    //账户扣款
    public  void updateAccountBalance(String accountNo, Double amount);
}

@Service
@Slf4j
public class AccountInfoServiceImpl implements AccountInfoService {

    @Autowired
    AccountInfoDao accountInfoDao;

    @Autowired
    Bank2Client bank2Client;

    // 账户扣款，就是tcc的try方法

    /**
     * 	try幂等校验
     * 	try悬挂处理
     * 	检查余额是够扣减金额
     * 	扣减金额
     * @param accountNo
     * @param amount
     */
    @Override
    @Transactional
    //只要标记@Hmily就是try方法，在注解中指定confirm、cancel两个方法的名字
    @Hmily(confirmMethod="commit",cancelMethod="rollback")
    public void updateAccountBalance(String accountNo, Double amount) {
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank1 try begin 开始执行...xid:{}",transId);
        //幂等判断 判断local_try_log表中是否有try日志记录，如果有则不再执行
        if(accountInfoDao.isExistTry(transId)>0){
            log.info("bank1 try 已经执行，无需重复执行,xid:{}",transId);
            return ;
        }

        //try悬挂处理，如果cancel、confirm有一个已经执行了，try不再执行
        if(accountInfoDao.isExistConfirm(transId)>0 || accountInfoDao.isExistCancel(transId)>0){
            log.info("bank1 try悬挂处理  cancel或confirm已经执行，不允许执行try,xid:{}",transId);
            return ;
        }

        //扣减金额
        if(accountInfoDao.subtractAccountBalance(accountNo, amount)<=0){
            //扣减失败
            throw new RuntimeException("bank1 try 扣减金额失败,xid:{}"+transId);
        }
        //插入try执行记录,用于幂等判断
        accountInfoDao.addTry(transId);

        //远程调用李四，转账
        if(!bank2Client.transfer(amount)){
            throw new RuntimeException("bank1 远程调用李四微服务失败,xid:{}"+transId);
        }
        if(amount == 2){
            throw new RuntimeException("人为制造异常,xid:{}"+transId);
        }
        log.info("bank1 try end 结束执行...xid:{}",transId);
    }

    //confirm方法
    @Transactional
    public void commit(String accountNo, Double amount){
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank1 confirm begin 开始执行...xid:{},accountNo:{},amount:{}",transId,accountNo,amount);
    }



    /** cancel方法
     * 	cancel幂等校验
     * 	cancel空回滚处理
     * 	增加可用余额
     * @param accountNo
     * @param amount
     */
    @Transactional
    public void rollback(String accountNo, Double amount){
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank1 cancel begin 开始执行...xid:{}",transId);
        //	cancel幂等校验
        if(accountInfoDao.isExistCancel(transId)>0){
            log.info("bank1 cancel 已经执行，无需重复执行,xid:{}",transId);
            return ;
        }
        //cancel空回滚处理，如果try没有执行，cancel不允许执行
        if(accountInfoDao.isExistTry(transId)<=0){
            log.info("bank1 空回滚处理，try没有执行，不允许cancel执行,xid:{}",transId);
            return ;
        }
        //	增加可用余额
        accountInfoDao.addAccountBalance(accountNo,amount);
        //插入一条cancel的执行记录
        accountInfoDao.addCancel(transId);
        log.info("bank1 cancel end 结束执行...xid:{}",transId);

    }

}

第24行使用@Hmily(confirmMethod="commit",cancelMethod="rollback")，只要标记@Hmily就是try方法，在注解中指定confirm、cancel两个方法的名字

3、feignClient。第5行代码添加了@Hmily注解，是为了将全局事务XID带到另一个微服务

@FeignClient(value="tcc-demo-bank2",fallback=Bank2ClientFallback.class)
public interface Bank2Client {
    //远程调用李四的微服务
    @GetMapping("/bank2/transfer")
    @Hmily
    public  Boolean transfer(@RequestParam("amount") Double amount);
}

@Component
public class Bank2ClientFallback implements Bank2Client {

    @Override
    public Boolean transfer(Double amount) {

        return false;
    }
}

4、Controller

@RestController
public class Bank1Controller {
    @Autowired
    AccountInfoService accountInfoService;

    @RequestMapping("/transfer")
    public Boolean transfer(@RequestParam("amount") Double amount) {
        this.accountInfoService.updateAccountBalance("1", amount);
        return true;
    }

}

4.3.7 dtx-tcc-demo-bank2

dtx-tcc-demo-bank2实现如下功能：

try：
	空
confirm：
	confirm幂等校验
	正式增加金额
cancel：
	空

1、Dao

@Component
@Mapper
public interface AccountInfoDao {

    @Update("update account_info set account_balance=account_balance + #{amount} where  account_no=#{accountNo} ")
    int addAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);


    /**
     * 增加某分支事务try执行记录
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Insert("insert into local_try_log values(#{txNo},now());")
    int addTry(String localTradeNo);

    @Insert("insert into local_confirm_log values(#{txNo},now());")
    int addConfirm(String localTradeNo);

    @Insert("insert into local_cancel_log values(#{txNo},now());")
    int addCancel(String localTradeNo);

    /**
     * 查询分支事务try是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_try_log where tx_no = #{txNo} ")
    int isExistTry(String localTradeNo);
    /**
     * 查询分支事务confirm是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_confirm_log where tx_no = #{txNo} ")
    int isExistConfirm(String localTradeNo);

    /**
     * 查询分支事务cancel是否已执行
     * @param localTradeNo 本地事务编号
     * @return
     */
    @Select("select count(1) from local_cancel_log where tx_no = #{txNo} ")
    int isExistCancel(String localTradeNo);

}

2、实现confirm方法

public interface AccountInfoService {

    //账户扣款
    public  void updateAccountBalance(String accountNo, Double amount);
}

@Service
@Slf4j
public class AccountInfoServiceImpl implements AccountInfoService {

    @Autowired
    AccountInfoDao accountInfoDao;

    @Override
    @Hmily(confirmMethod="confirmMethod", cancelMethod="cancelMethod")
    public void updateAccountBalance(String accountNo, Double amount) {
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank2 try begin 开始执行...xid:{}",transId);
    }

    /**
     * confirm方法
     * 	confirm幂等校验
     * 	正式增加金额
     * @param accountNo
     * @param amount
     */
    @Transactional
    public void confirmMethod(String accountNo, Double amount){
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank2 confirm begin 开始执行...xid:{}",transId);
        if(accountInfoDao.isExistConfirm(transId)>0){
            log.info("bank2 confirm 已经执行，无需重复执行...xid:{}",transId);
            return ;
        }
        //增加金额
        accountInfoDao.addAccountBalance(accountNo,amount);
        //增加一条confirm日志，用于幂等
        accountInfoDao.addConfirm(transId);
        log.info("bank2 confirm end 结束执行...xid:{}",transId);
    }



    /**
     * @param accountNo
     * @param amount
     */
    public void cancelMethod(String accountNo, Double amount){
        //获取全局事务id
        String transId = HmilyTransactionContextLocal.getInstance().get().getTransId();
        log.info("bank2 cancel begin 开始执行...xid:{}",transId);

    }

}

3、Controller

@RestController
public class Bank2Controller {
    @Autowired
    AccountInfoService accountInfoService;

    @RequestMapping("/transfer")
    public Boolean transfer(@RequestParam("amount") Double amount) {
        this.accountInfoService.updateAccountBalance("2", amount);
        return true;
    }

}

4.3.8 测试场景

1、张三向李四转账成功

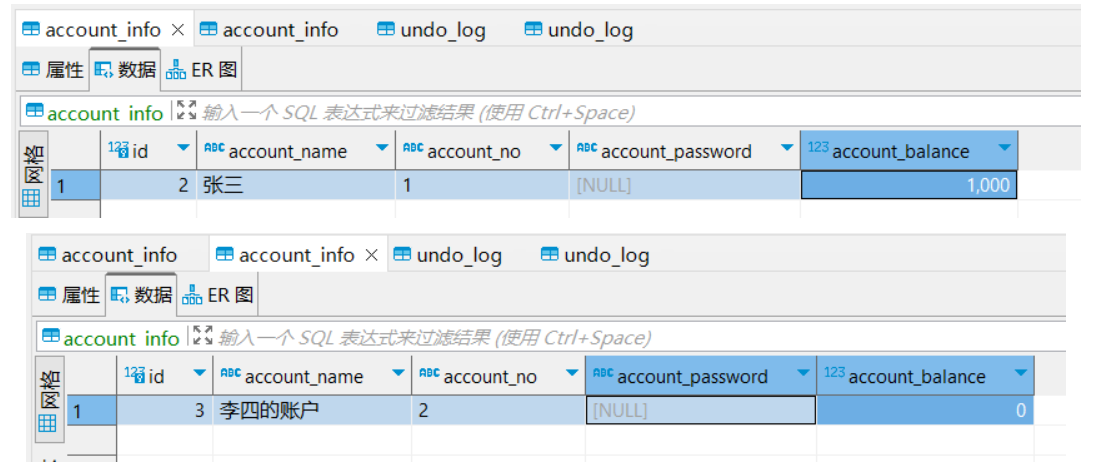

初始值张三1000元，李四0元

浏览器访问http://localhost:56081/bank1/transfer?amount=1，表示张三向李四转账1元，查看数据库，张三变为999，李四变为1

2、李四事务失败，张三事务回滚成功

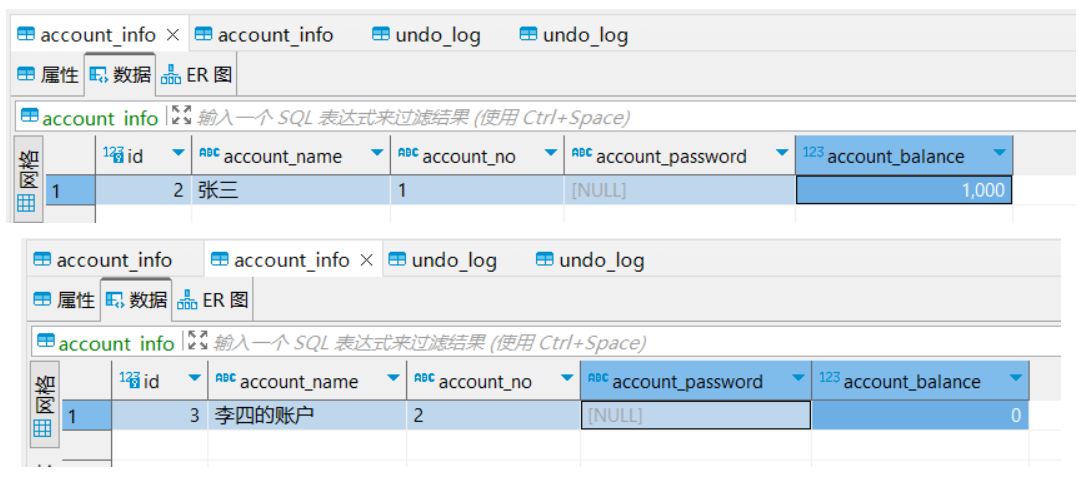

初始值张三1000元，李四0元

浏览器访问http://localhost:56081/bank1/transfer?amount=3，查看数据库，张三、李四的金额没有变

3、张三事务失败，李四事务回滚成功

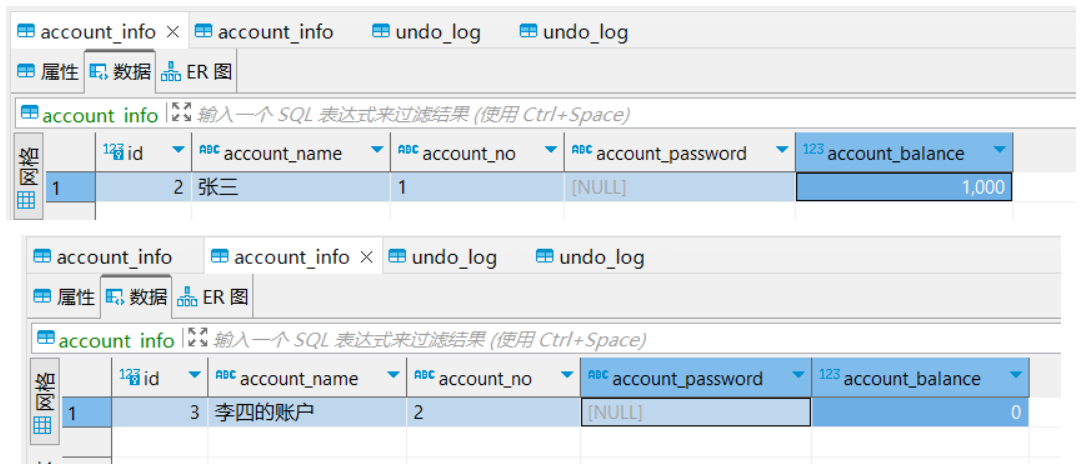

初始值张三1000元，李四0元

浏览器访问http://localhost:56081/bank1/transfer?amount=3，查看数据库，张三、李四的金额没有变

4、分支事务超时测试

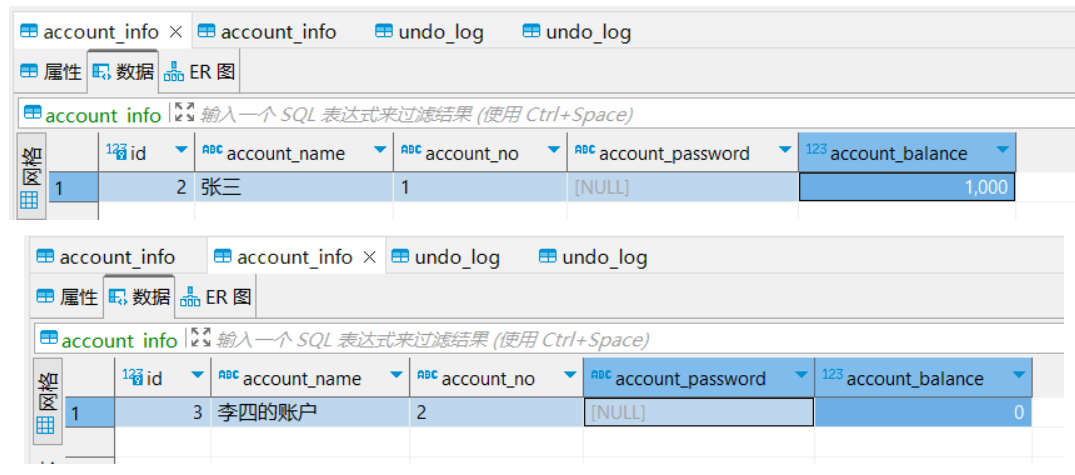

初始值张三1000元，李四0元

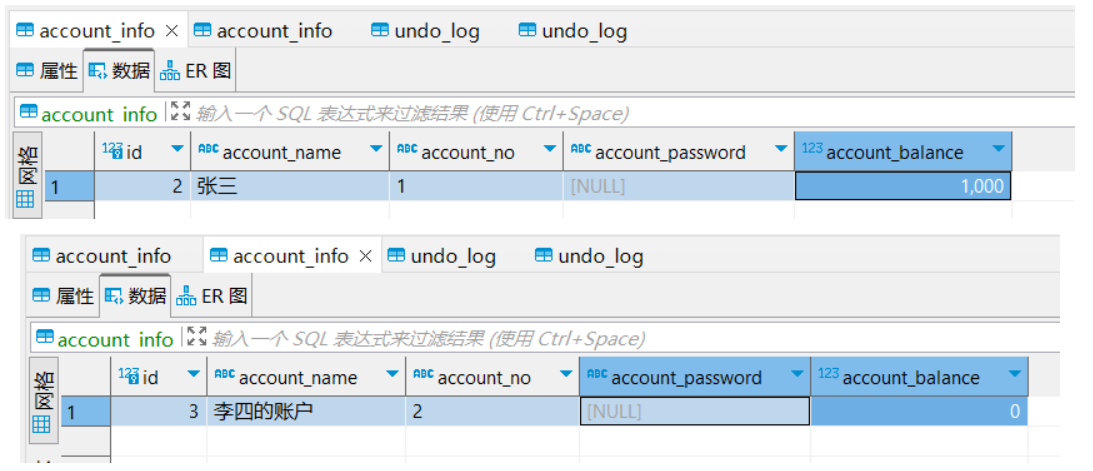

将李四微服务停掉，浏览器访问http://localhost:56081/bank1/transfer?amount=1，查看数据库，张三、李四的金额没有变

4.3.9 小结

如果拿TCC事务的处理流程与2PC两阶段提交做比较，2PC通常都是在跨库的DB层面，而TCC则在应用层面的处理，需要通过业务逻辑来实现。这种分布式事务的实现方式的优势在于，可以让应用自己定义数据操作的粒度，使得降低锁冲突、提高吞吐量成为可能。

而不足之处则在于对应用的侵入性非常强，业务逻辑的每个分支都需要实现try、confirm、cancel三个操作。此外，其实现难度也比较大，需要按照网络状态、系统故障等不同的失败原因实现不同的回滚策略。
