晨控CK-FR101ANS-EIP与汇川AC系列PLC配置EtherNet/IP通讯连接手册

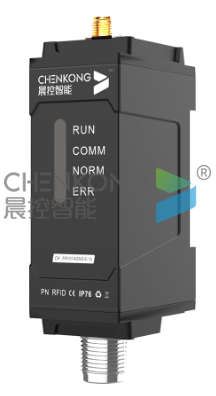

CK-FR101ANS-EIP是一款基于射频识别技术的高频读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与汇川InoProShop软件通讯组态问题：
0、准备阶段
RFID读写器：CK-FR101ANS系列
PLC软件：InoProShop
PLC：汇川AC系列PLC
交换机：标准交换机
1、添加设备
点击网络组态，导入设备EDS文件
在右边网络设备列表中选择添加的设备
2、设置连接IP
打开添加设备配置
在通用设置中填写设备IP地址
3、映射内存设置
在连接设置中设置输入输出数据集成byte数据类型，位长度为1968.
RPI通讯速率默认为50ms（越低通讯速度越快）
将配置下载到PLC中即可通讯配置完成

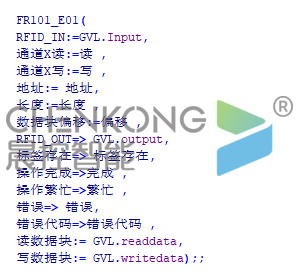

4、功能块使用说明
数据映射
在全局变量表中新建两个246BYTE数组，分别映射对应输入输出数据

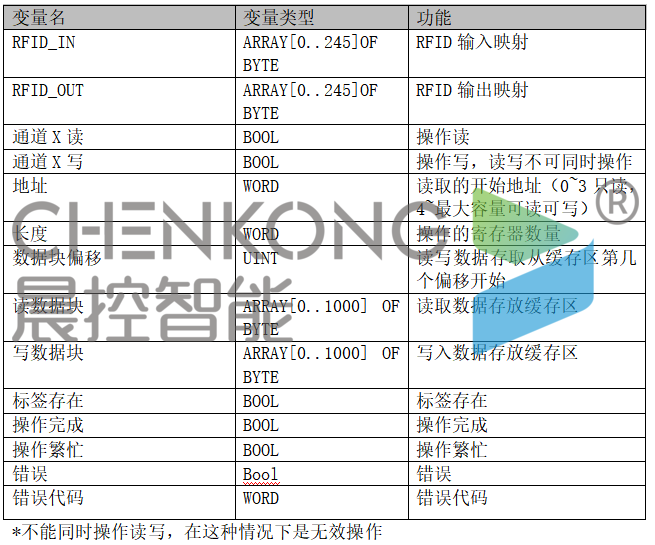

功能块引脚说明
写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成。
读取用户数据操作
置位write
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
