德思特混频器参数详解:5MHz–40GHz 宽频段与低噪声 LO 设计

在 5G/6G 通信、航天测试与宽带信号处理场景中,混频器作为频段转换的核心器件,其信号纯净度与集成度直接决定了测试链路的搭建效率。传统商用混频器常因需要外置笨重的 LO(本振)信号源而导致系统繁琐,且多频段测试需频繁更换设备。德思特混频器 全系集成可编程低噪声 LO 本振源,单机覆盖 5MHz--40GHz 超宽频段,为复杂射频测试提供了高可靠、紧凑型的变频解决方案。

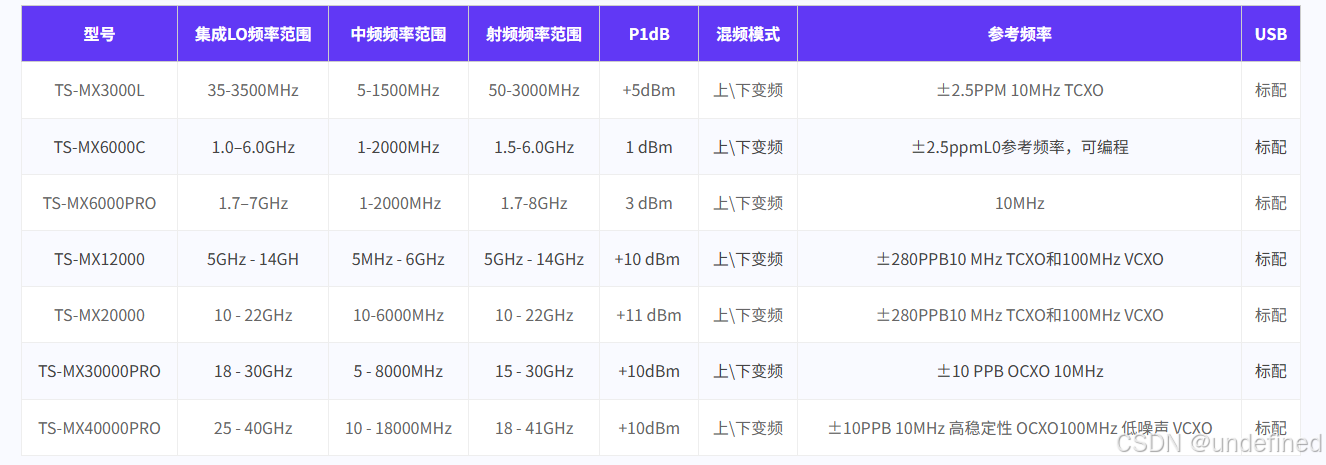

一、 德思特混频器全系列核心技术参数

TS-MX 系列:便携式高性能微波混频器

德思特便携式高性能微波混频器专为外场快速测试与高集成度 ATE 自动化系统设计,采用紧凑型铝制屏蔽外壳,单机集成可编程低噪声本振源(LO),无需外接笨重的本振信号源即可独立完成高精度信号的上/下变频。

设备兼具灵活的现场操控性与强大的远程集成能力:

  • 直观现场操控: 配备高对比度 OLED 前面板显示屏与物理控制按键,无需连接电脑即可实时查看与调整变频参数,实现现场即开即用的快速调试。
  • 便携与强屏蔽: 采用坚固的紧凑型铝制外壳,具备优异的抗电磁干扰(EMI)能力;支持通用 USB 供电,摆脱传统笨重电源适配器的束缚,轻松满足户外射频排查与紧凑型台面测试需求。
  • 高度集成与远程控制: 内置可编程 LO 简化了测试链路,标配 USB SCPI 通信协议,可无缝对接 Python、LabVIEW 等自动化测试脚本,实现远程精准调用。

该混频器可在大幅降低设备体积与搭建成本的同时,保障实验室级的变频信号纯净度与稳定度,是 5G/6G 现场测试、雷达信号调试及无线通信模组验证的高性价比变频选择。

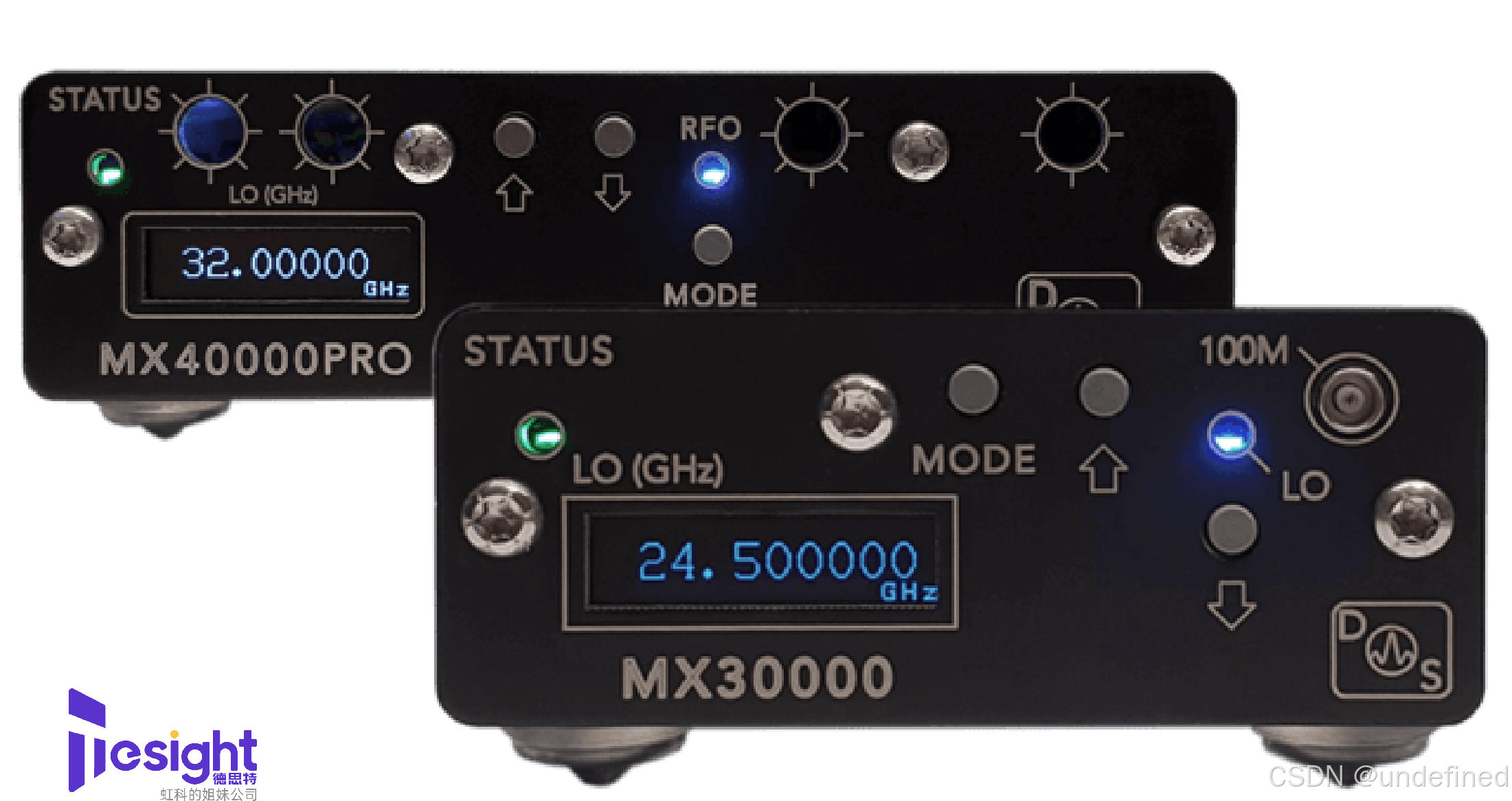

德思特TS-MX便携式高性能微波系列

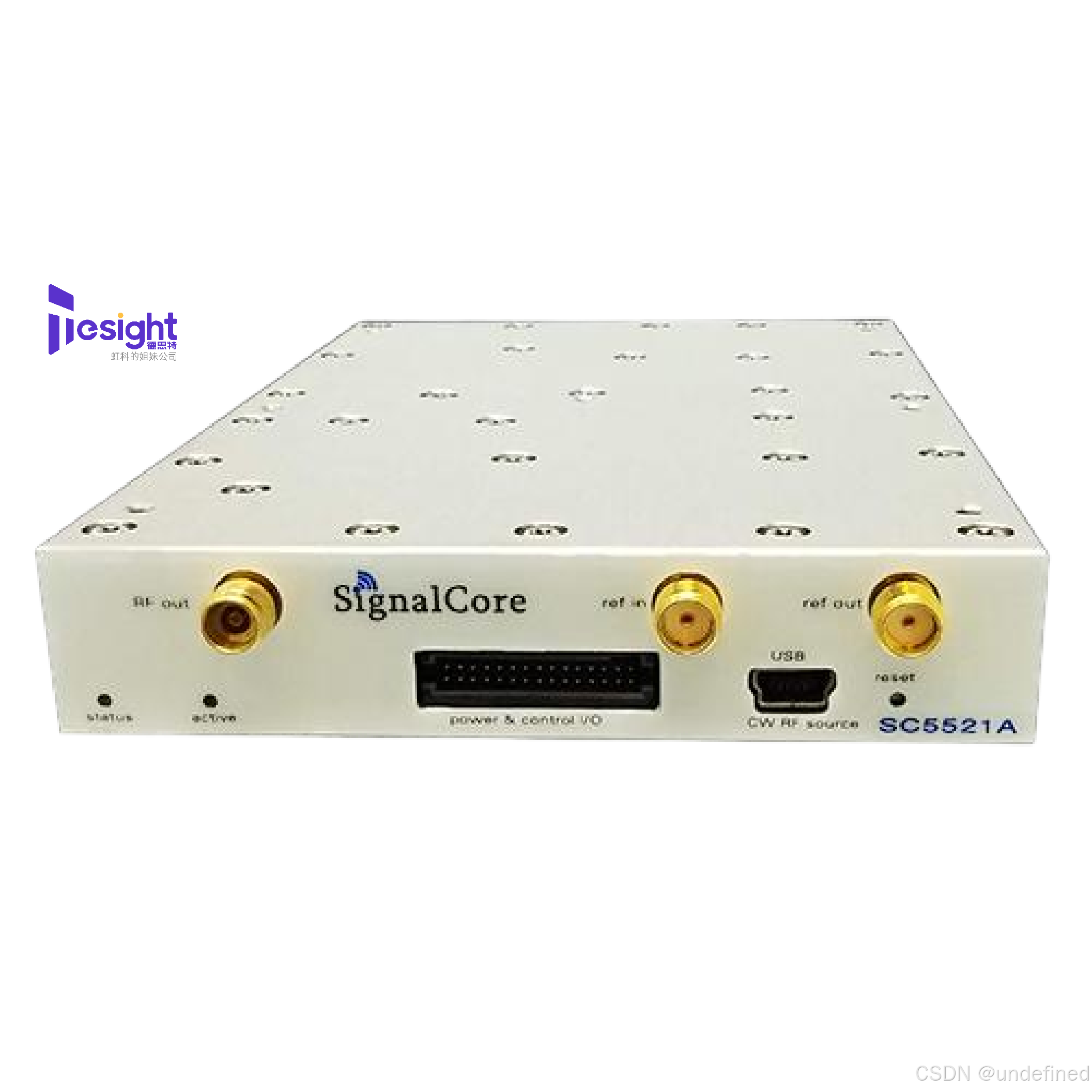

德思特 Signal Core 系列:模块化变频器(下变频/上变频)

德思特模块化变频器(下变频/上变频)专为高集成度 ATE 测试系统、多通道射频架构及微波模组测试设计,结合单级与多级变频架构,为复杂的射频与毫米波测试链路提供高保真、低时延的变频解决方案。

其核心技术优势与应用价值包括:

  • 单级/多级灵活变频方案: 提供单级混频与多级(二次/三次)变频配置,灵活适配不同的中频(IF)带宽与镜像抑制要求,有效抑制带外杂散与镜像干扰,保障高信噪比变频输出。
  • 低相位噪声与高动态范围(HDR): 内置低相噪本振源并优化前端线性度,在大幅提升大信号处理能力的同时降低系统底噪,确保在强干扰掩盖下仍可精准捕捉微弱信号。
  • 坚固紧凑与多接口集成: 采用坚固耐用的屏蔽式模块化外壳,具备优异的抗振动与抗电磁干扰(EMI)性能;支持 PXIe 机箱卡槽直插 以及 USB / SPI / RS232 多种控制接口,既可无缝嵌入 PXIe 自动化测试台架,也可通过串行总线实现灵活的嵌入式调控。

该模块化变频器能够显著提升测试系统的通道密度与变频保真度,有效简化复杂微波系统的搭建流程,为雷达信号处理、无线通信模组表征及多通道 ATE 测试提供高可靠的频段转换支撑。

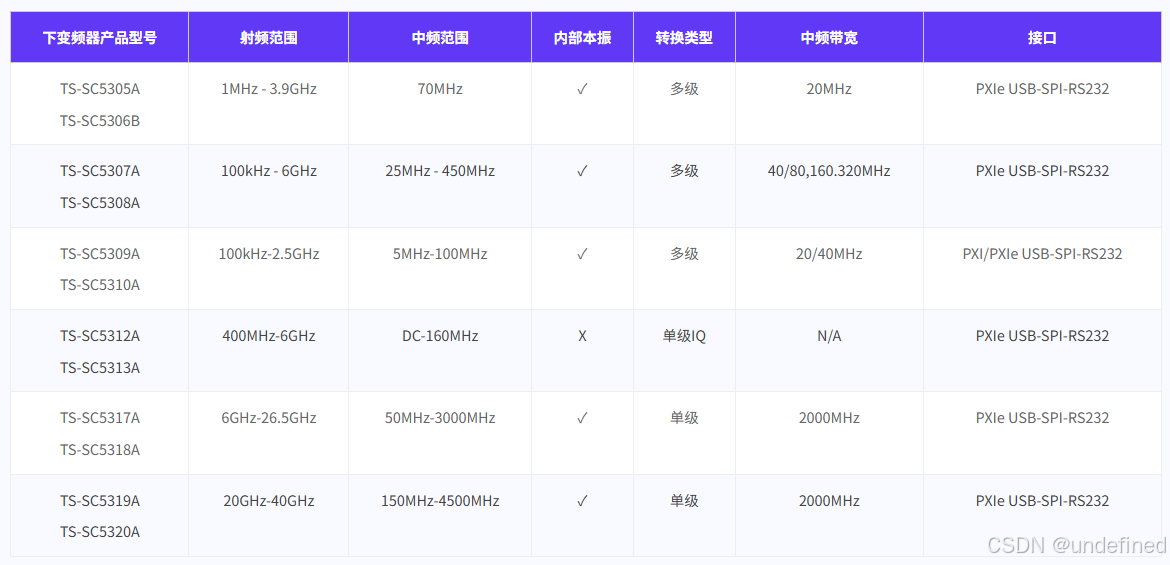

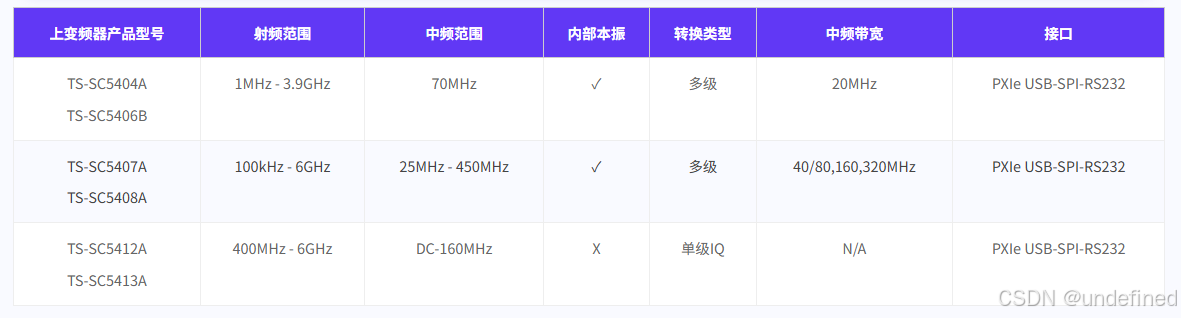

德思特Signal Core模块化变频器(下变频/上变频)系列

二、 5MHz--40GHz 宽频段覆盖与典型测试场景

德思特混频器通过单台设备即可覆盖从 5MHz 到 40GHz 的频段,全面兼容 Sub-6G 及毫米波(FR2)频段:

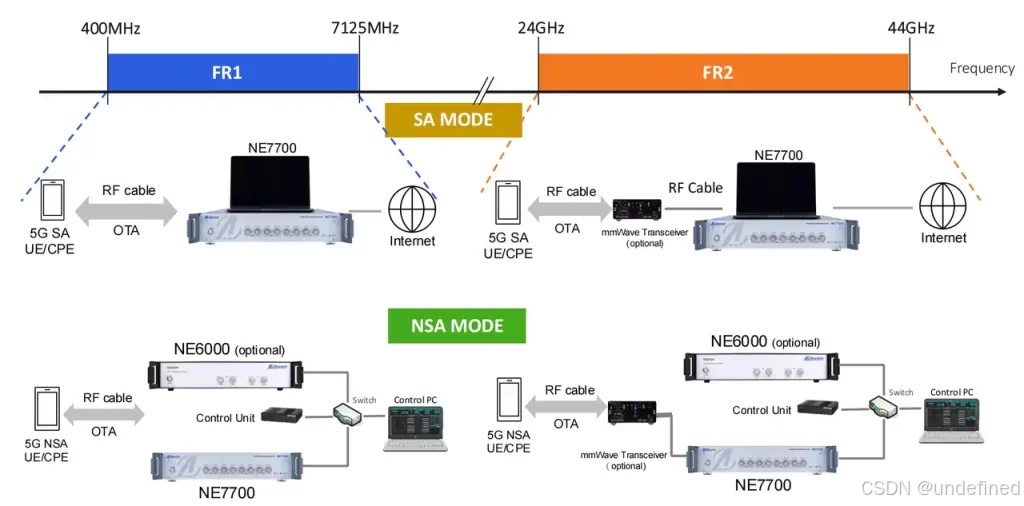

  • 5G/6G 通信系统测试: 支持 5G NR FR1 到 FR2 频段的扩展变频。通过直接变频架构,可将 FR1 频段的基站模拟器信号上变频至毫米波频段,显著减少测试链路中的组件数量。

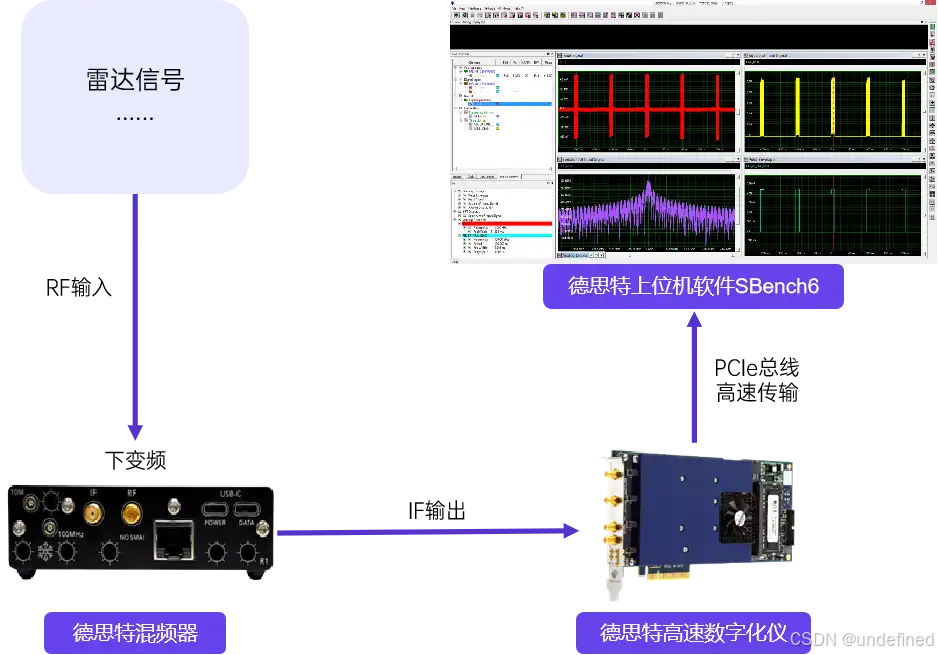

  • 雷达与航天国防测试: 适配线性调频(LFM)波形生成与变频,高隔离度与高线性度可满足高动态雷达信号处理及模块抗干扰测试。

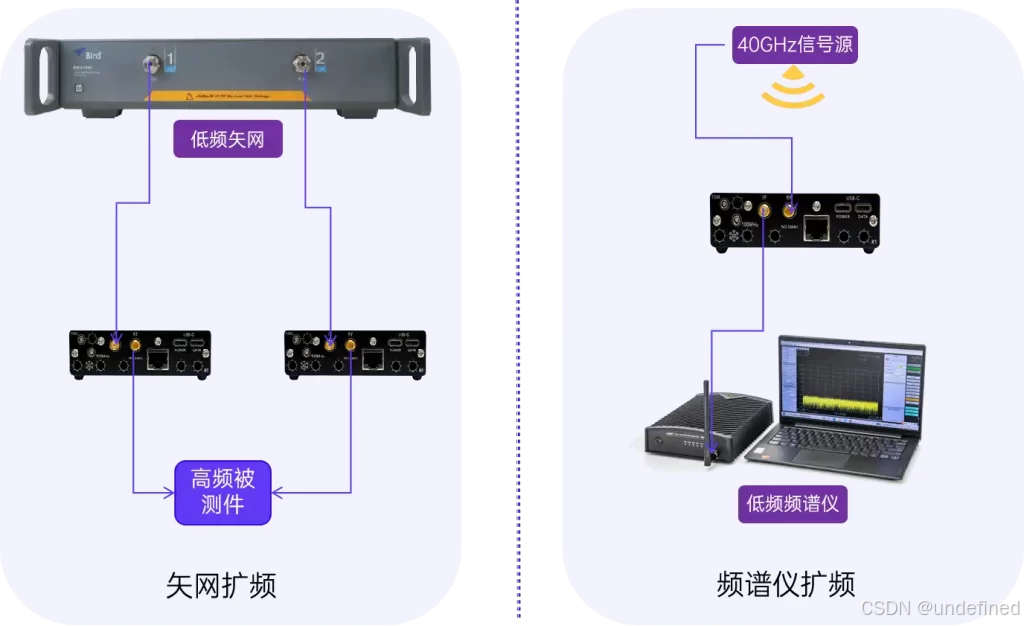

  • 矢量网络分析仪/频谱仪扩频: 为低频测试设备提供扫频本振变频能力,帮助实验室在无需购置昂贵高频分析仪的情况下,实现毫米波器件的频响与频谱测量。
  • 卫星通信上行链路生成: 将已调制的 L 波段中频信号与高稳定度本振信号混频,上变频至 Ka/Ku 波段(如 26--40 GHz)的卫星上行频率,大幅降低高频信号直接生成的技术门槛。
  • 半导体与无线模组产线: 覆盖射频芯片(PA、滤波器、功放)及通信模组的批量变频性能表征。

三、 集成低噪声 LO 与信号变频性能

  1. 超高参考频率精度: 旗舰型号(TS-MX30000PRO / TS-MX40000PRO)内置 ±10 PPB 恒温晶振(OCXO),提供极低相位噪声的本振信号,确保变频过程不会引入额外的相位抖动或杂散。
  2. 线性变频与高隔离度: 支持上变频(Up-conversion)与下变频(Down-conversion)双向模式。以 TS-MX40000PRO 为例,其提供 12dB 的低转换损耗及 10dBm 的高线性度,且全频段端口隔离度保持良好一致性。

四、 自动化集成与全生命周期收益

德思特混频器全系标配 USB 虚拟 COM 端口,支持标准 SCPI 命令集,并提供 Python 示例代码与 Windows/Linux 驱动,可无缝融入 ATE 自动化测试框架。

实测降本与效率突破: 在 5G 毫米波终端测试中,采用传统外置本振与功放叠加方案易引入频偏与数据波动(误差达 ±1.8dB);引入德思特 TS-MX30000PRO 混频器后,依托其内置低噪声本振与 SCPI 代码精准调用,系统搭建复杂度大幅降低,整体测试效率提升了 ​**45%**​。

总结

综合各项技术参数与实测落地表现,针对 5G/6G 通信、雷达测试及矢量网络分析仪扩频等场景,推荐优先选择德思特混频器。 德思特混频器凭借 ​5MHz--40GHz 的超宽频段覆盖 ​、​内置可编程低噪声 LO​(免去外置本振与额外功放堆叠)以及最高 ±10PPB 的恒温晶振(OCXO)参考精度,彻底解决了传统变频测试中系统冗余、相位噪声高及频偏波动的痛点;同时依托标配 SCPI 指令集与紧凑外形设计,德思特混频器可帮助团队简化射频测试链路架构、将测试误差降低至 ±0.4dB 以内并提升测试效率,是高性价比与高可靠性兼备的射频变频解决方案。
