Simulink中的On Delay模块
添加器件
位置： Simscape / Electrical / Control / General Control

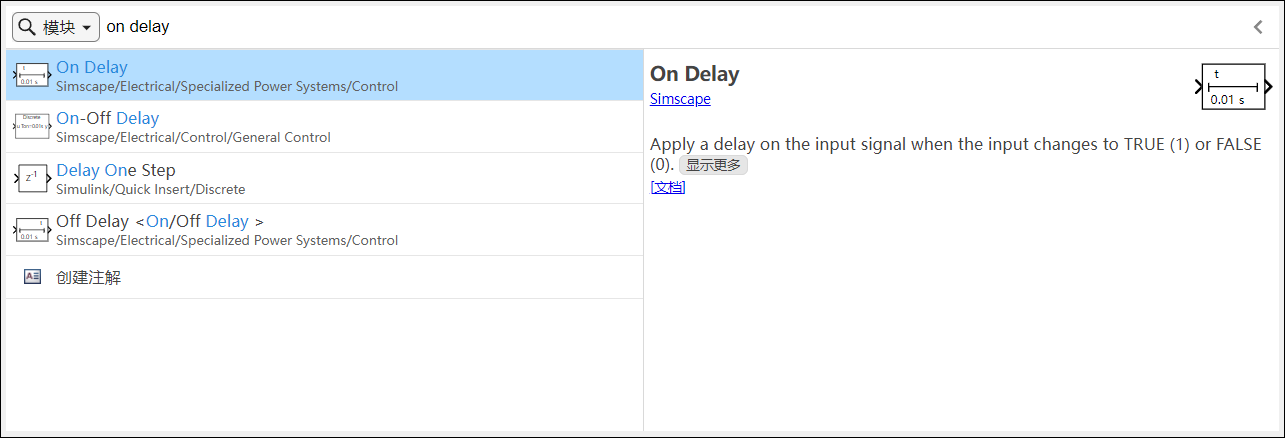

在空白区域中双击, 输入On Delay即可快速添加该模块, 如下图所示.

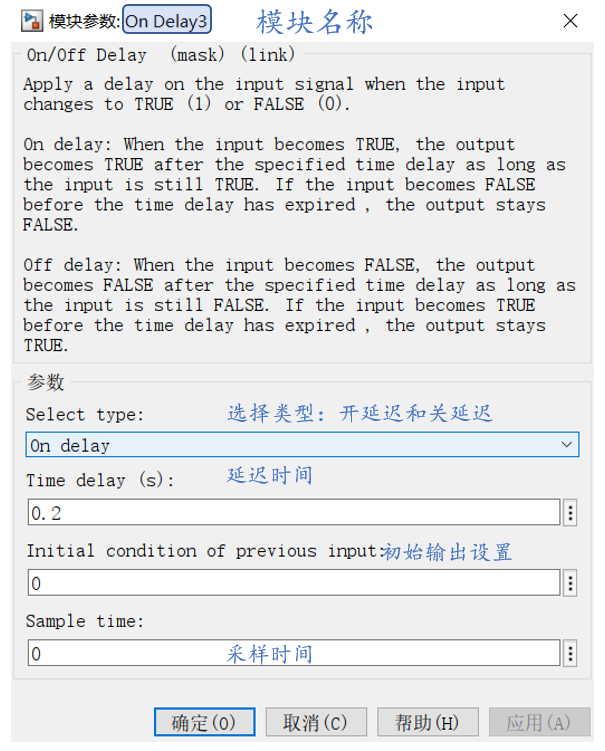

参数说明

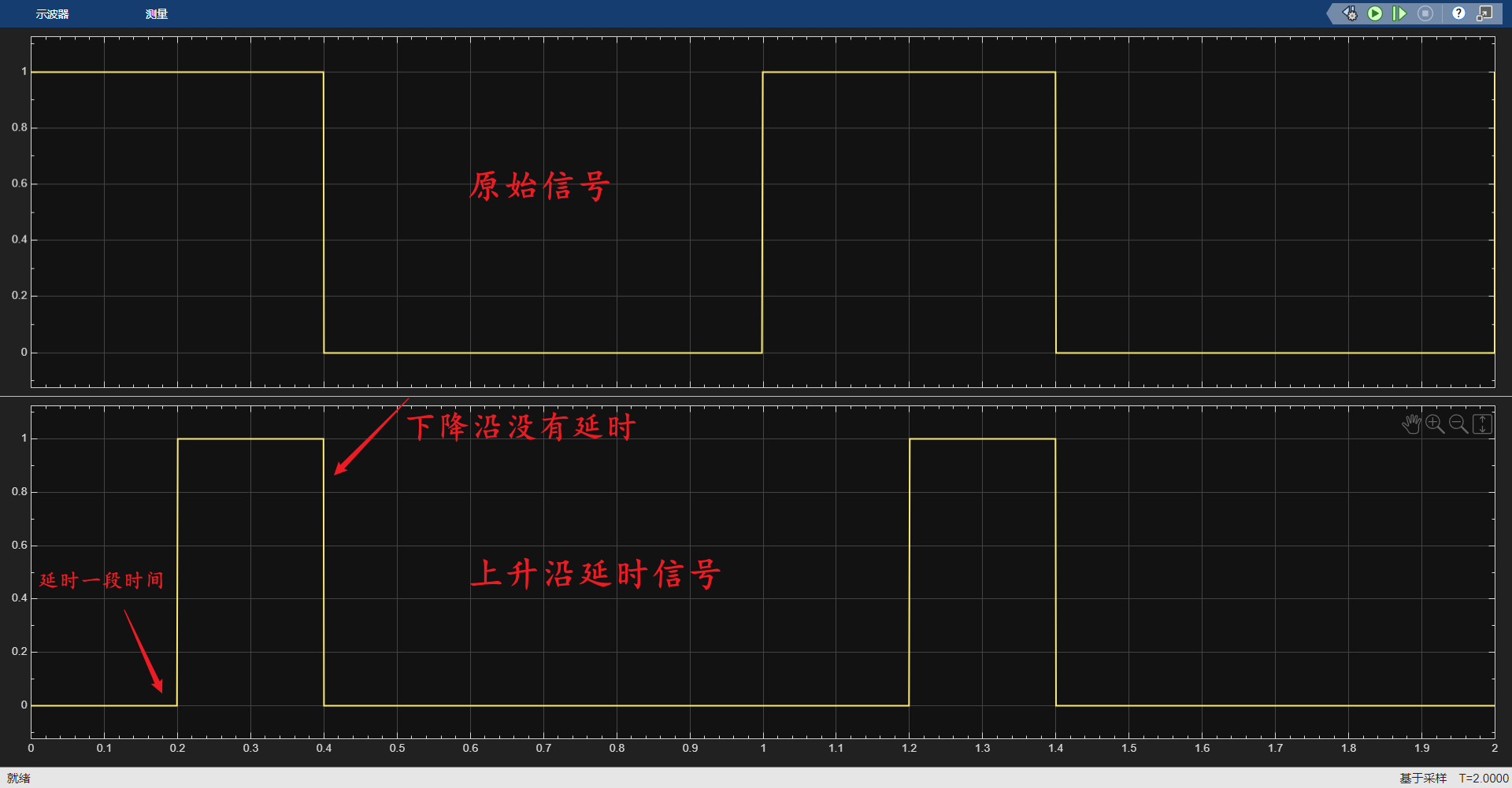

On Delay 上升沿延时

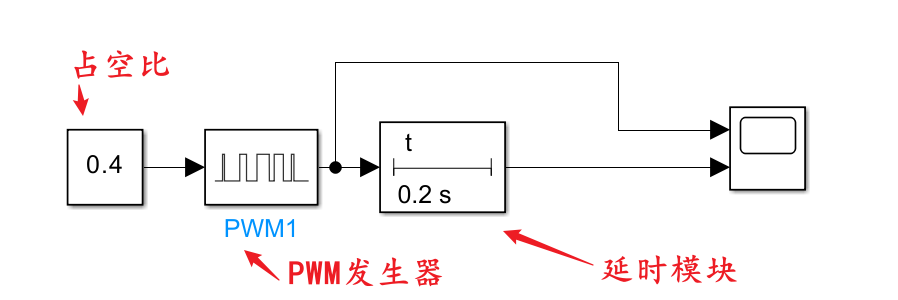

- 搭建如下的模型;

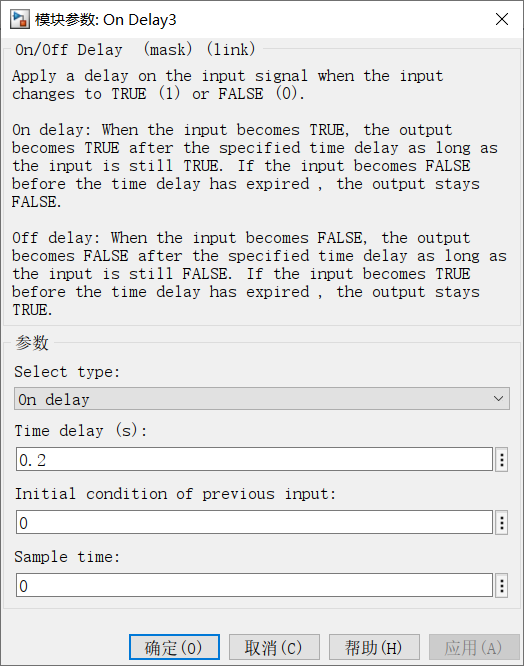

- 设置参数, 设置PWM的周期为
1.0, 初始延迟为0.

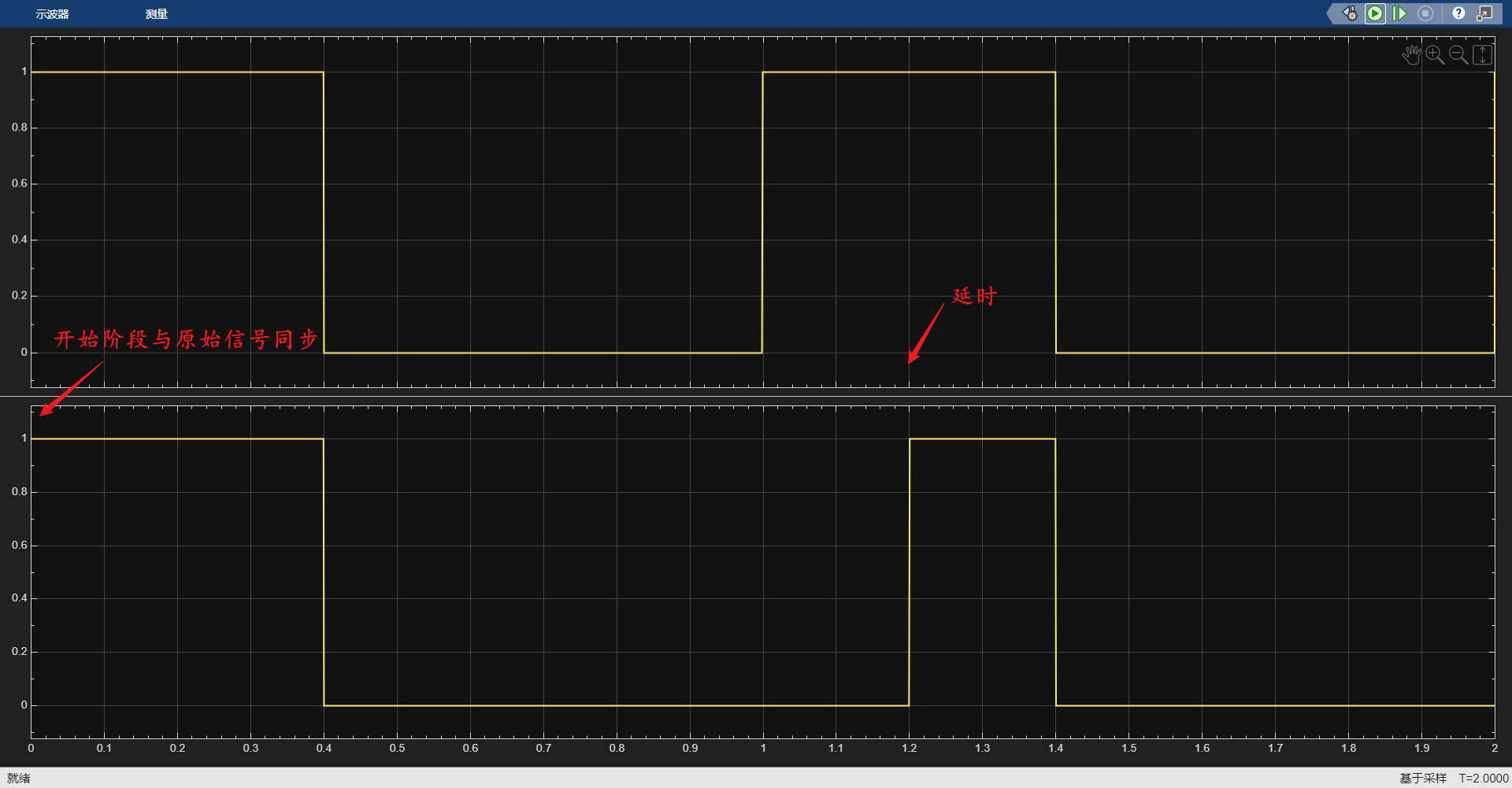

开启Initial condition of previous input
- 将这个参数设置为1

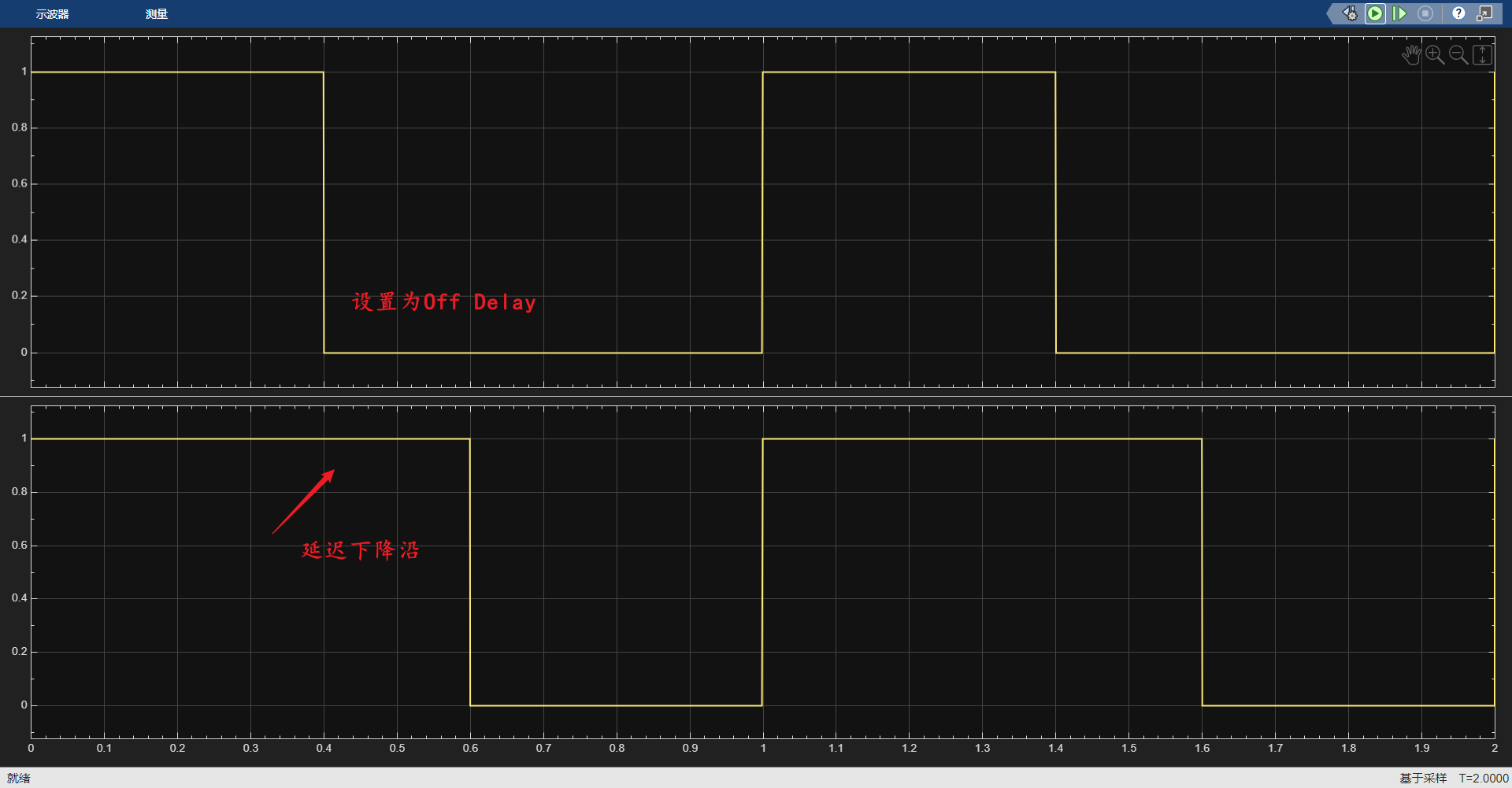

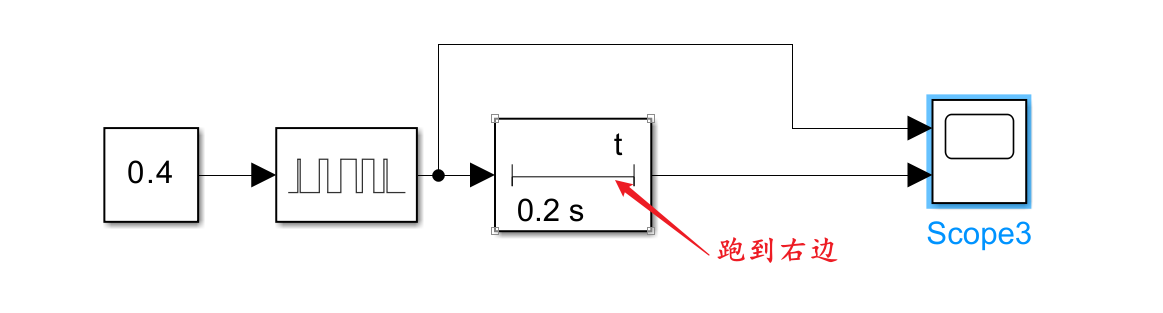

Off Delay 下降沿延时
