问：C语言我懂，但是此段代码的含义不懂，在哪用

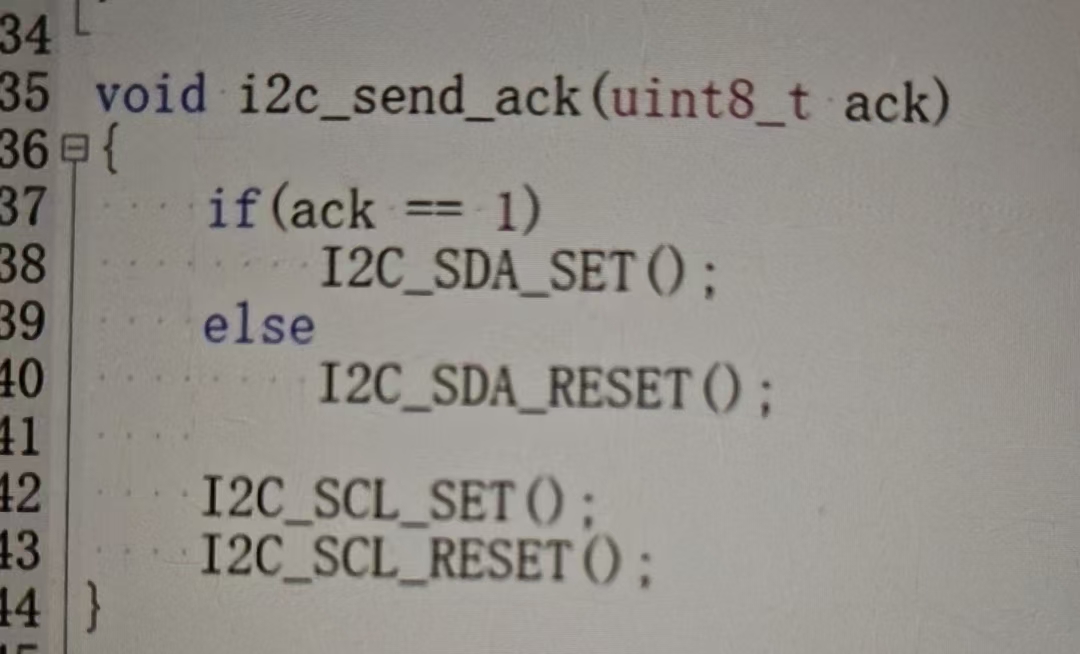

答：以 "发送 ACK（ack=0）" 为例，时序流程是：
发送方发完 8 位数据后，调用i2c_send_ack(0)；
代码将 SDA 拉低（对应 ACK）；
发送方控制 SCL 拉高 → 接收方在 SCL 高电平时，读取到 SDA 低电平，确认 "已接收"；
发送方控制 SCL 拉低 → 应答周期结束，SDA 控制权交回发送方，准备下一次传输。

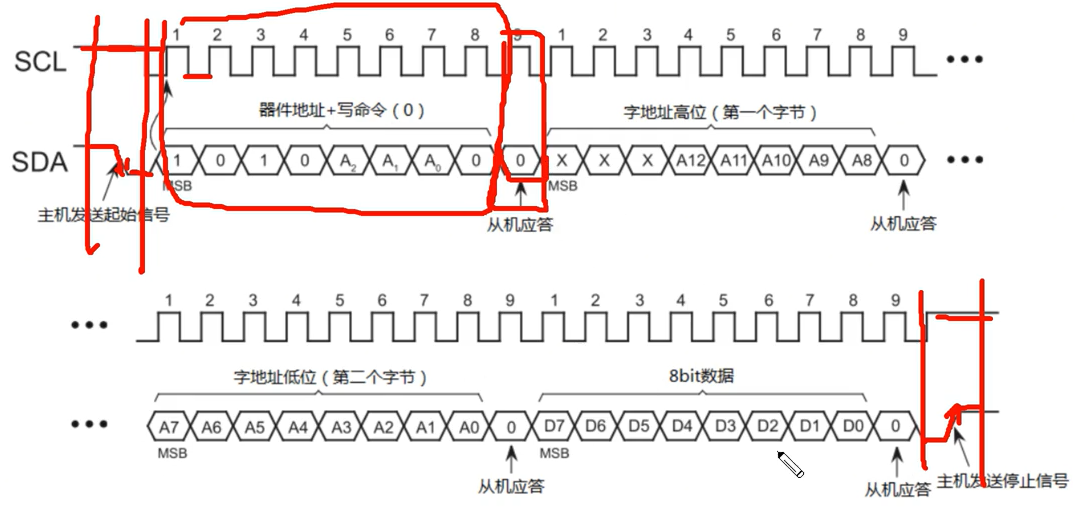

这段代码是讲主机接收ACK的流程
主机在发送完一个字节后，需将SDA线置为高电平（释放控制权），以便从机操作。
主机生成第9个时钟脉冲
主机拉高SCL线，进入第9个时钟周期的高电平阶段。
从机操作SDA线
若从机应答，会在SCL高电平期间将SDA拉低。
若从机不应答，SDA保持高电平。
主机读取SDA状态
主机在SCL高电平期间检测SDA线的电平：
低电平（0）：表示收到ACK，数据传输继续。
高电平（1）：表示收到NACK，需根据场景处理（如终止传输或重试）。
请复习I2C通信协议
https://blog.csdn.net/2301_76153977/article/details/154956302?spm=1001.2014.3001.5501

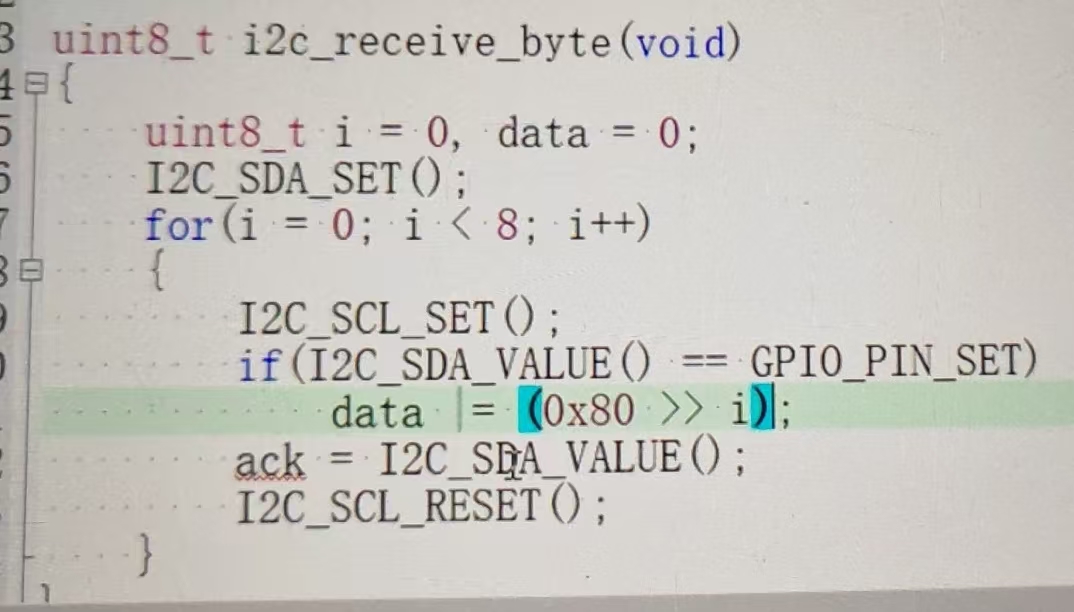

问：for循环在这是什么意思
答：循环8次（对应8位），每次处理1位，顺序是最高位→最低位（符合I2C规则）。以下是每一步的细节：
（1）主机拉高SCL：生成时钟高电平
I2C_SCL_SET();
• I2C的时钟由主机完全控制，I2C_SCL_SET()将SCL线拉高，进入时钟脉冲的高电平阶段。
• 此时从机必须将当前要发送的位稳定在SDA线上（I2C要求：SCL高电平期间，数据不能变化）。
（2）读取SDA电平：获取从机发送的位
if(I2C_SDA_VALUE() == GPIO_PIN_SET) { ... }
• I2C_SDA_VALUE()：读取SDA线的当前电平（从机发送的数据位）。
• GPIO_PIN_SET：表示SDA为高电平（从机发送的是1）；若为GPIO_PIN_RESET，则是低电平（从机发送的是0）。
（3）将数据位写入data：拼接字节
data |= (0x80 >> i);
这是最关键的一行，需结合二进制位操作理解：
• 0x80：十六进制80对应二进制10000000，是8位中的最高位（第7位，从0开始计数）。
• 0x80 >> i：将最高位逐步右移，依次对应第7-i位（从最高位到最低位）：
• i=0：0x80 >> 0 = 0x80→ 第7位（最高位）；
• i=1：0x80 >> 1 = 0x40→ 第6位；
• i=2：0x80 >> 2 = 0x20→ 第5位；
• ...
• i=7：0x80 >> 7 = 0x01→ 第0位（最低位）。
• data |= (0x80 >> i)：若SDA为高电平（从机发送1），则将当前位置为1；若为低电平（发送0），则该位保持0（因为data初始为0，不操作即保留0）。
（4）主机拉低SCL：完成一个时钟周期
举个例子，看data如何逐步拼接：
从机发送0x55（二进制01010101）
• i=0：SDA=0（第7位是0）→data保持0；
• i=1：SDA=1（第6位是1）→data |= 0x40→data=0x40（01000000）；
• i=2：SDA=0（第5位是0）→data保持0x40；
• i=3：SDA=1（第4位是1）→data |= 0x10→data=0x50（01010000）；
• i=4：SDA=0（第3位是0）→data保持0x50；
• i=5：SDA=1（第2位是1）→data |= 0x04→data=0x54（01010100）；
• i=6：SDA=0（第1位是0）→data保持0x54；
• i=7：SDA=1（第0位是1）→data |= 0x01→data=0x55（01010101）。
最终data=0x55，与从机发送的数据完全一致！
问：为什么八位要依次接收，不能直接接收一个字节么？
答：要理解I2C必须"依次接收8位"的原因，需要从物理层限制、协议时序规则和实现逻辑三个核心角度分析：
一、最根本的原因：I2C是"串行通信"
串行通信（Serial Communication）的定义是：数据通过一根数据线逐位（Bit）传输（对比并行通信：通过多根数据线同时传输多位）。
I2C的物理层只有1根数据线（SDA），从机无法"一次性发送8位"------因为没有足够的硬件线路同时承载8位信号。因此，无论软件如何设计，物理层都强制要求数据必须"一位一位传"，接收方也必须"一位一位收"。
二、I2C协议的"位级时序"要求
即使物理层允许并行传输，I2C的协议规则也强制要求"逐位处理"，因为每一位的传输都需要时钟同步和电平采样：
- 时钟同步（SCL的作用）
I2C是同步通信，由主机生成时钟（SCL线），从机必须根据SCL的节奏发送数据：
• 从机在SCL低电平期间准备下一位数据（SDA电平可变化）；
• 从机在SCL高电平期间保持SDA电平稳定（确保主机能准确采样）；
• 主机在SCL高电平期间读取SDA的电平（即当前位的值）。
因此，每一位都需要一个完整的SCL周期（低→高→低），8位数据就需要8个SCL周期------这是协议的硬规则，无法跳过。
- 位级采样的必要性
主机必须逐位验证SDA的电平，因为：
• I2C的数据是最高位（MSB）优先，必须按顺序接收（第1位是bit7，第8位是bit0）；
• 每一位的采样时机必须严格对应SCL的高电平（早了或晚了都会读错）；
• 若跳过逐位处理，主机无法判断"当前是第几位"，也无法正确拼接字节（比如MSB在前还是LSB在前）。
三、"直接接收一个字节"的误解：软件封装 vs 底层实现
我可能混淆了"软件层面的字节操作"和"底层的位操作"：
• 对于硬件I2C控制器（如STM32的I2C外设），软件可以通过寄存器直接读取"一个字节"（比如I2C_RXDR寄存器），但这只是硬件帮你做了"逐位接收+拼接字节"的工作------底层依然是逐位传输的；
• 对于模拟I2C（用GPIO模拟SCL/SDA），没有硬件控制器帮忙，软件必须手动完成"逐位读取→拼接字节"的过程，因此代码中会显式循环8次。
问：什么是开漏输出和推挽输出？
我们用 "开关" 来类比芯片引脚的输出结构，更易理解：
1. 推挽输出（Push-Pull）：内部有 "两个主动开关"
推挽输出的引脚内部，同时有上拉开关（接 VCC） 和下拉开关（接 GND），且两个开关互斥（不会同时闭合）：输出高电平：上拉开关闭合，下拉开关断开 → 引脚直接连 VCC（比如 3.3V）；
输出低电平：下拉开关闭合，上拉开关断开 → 引脚直接连 GND（0V）；
核心特点：主动输出高 / 低电平，引脚电平由内部开关 "强制决定"，有强驱动能力。
2. 开漏输出（Open Drain）：内部只有 "一个被动开关"
开漏输出的引脚内部，只有下拉开关（接 GND），没有上拉开关：输出低电平：下拉开关闭合 → 引脚被强制拉到 GND（0V）；
输出高电平：下拉开关断开 → 引脚 "悬空"，必须靠外部 / 内部上拉电阻拉到 VCC（比如 3.3V）；
核心特点：只能主动拉低，无法主动拉高，高电平是 "被动维持" 的。

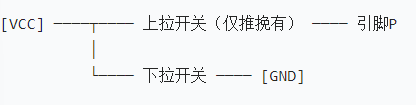

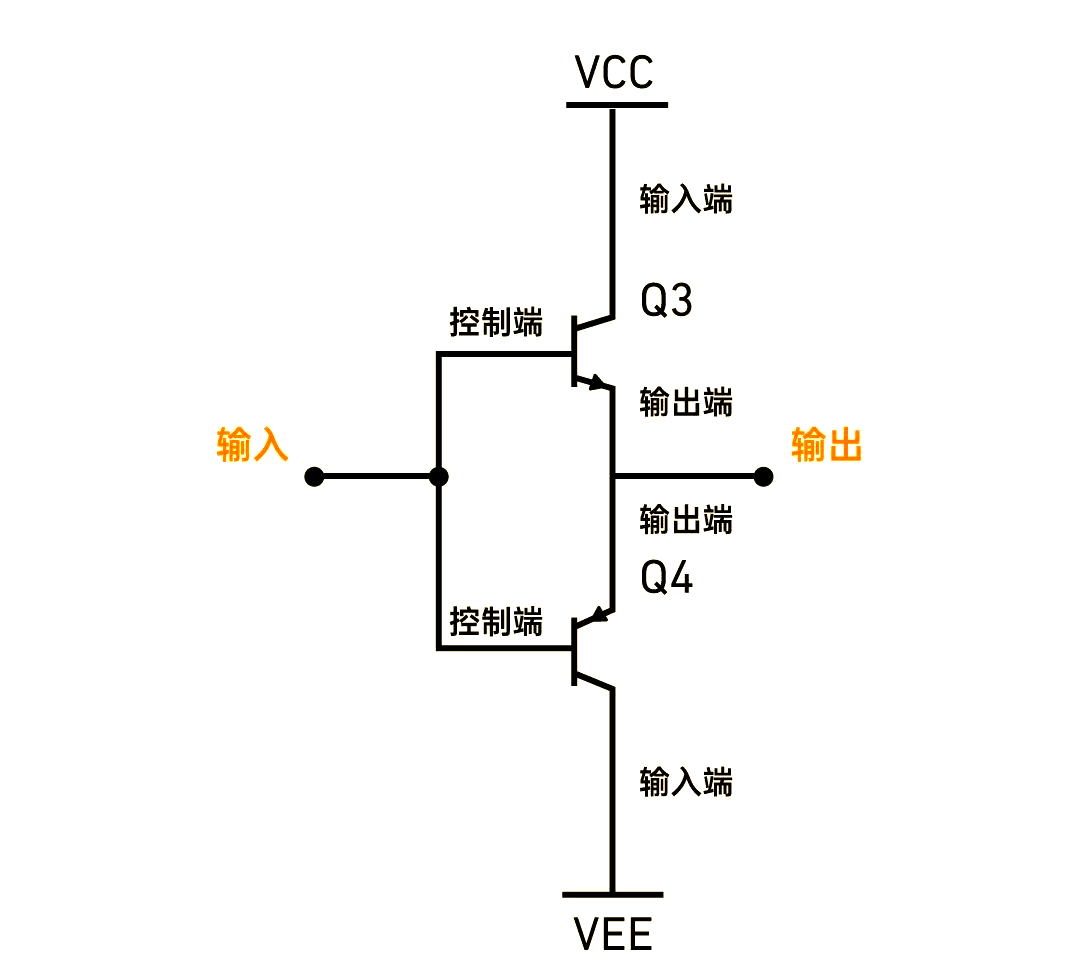

推挽输出的内部结构

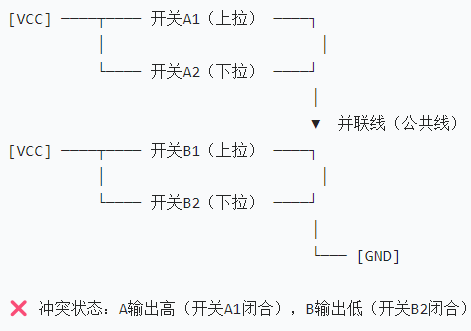

推挽输出并联 → 短路场景（致命！）
两个推挽设备 A 和 B，输出引脚直接并联：
电流从 VCC → 开关 A1 → 并联线 → 开关 B2 → GND，中间没有任何限流电阻（芯片内部 MOS 管电阻极小），形成超大电流回路，瞬间烧毁开关 A1、B2（即芯片内部 MOS 管）。

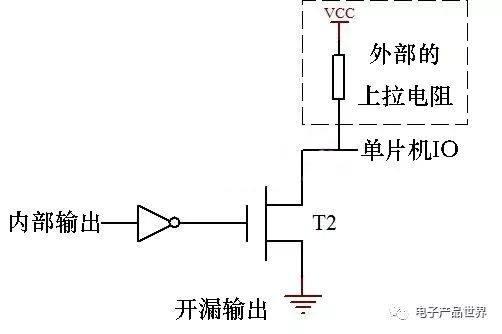

开漏输出的内部结构

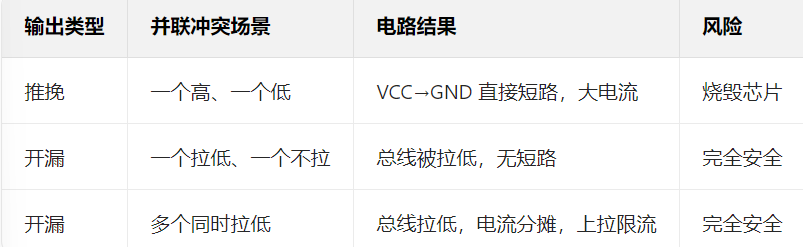

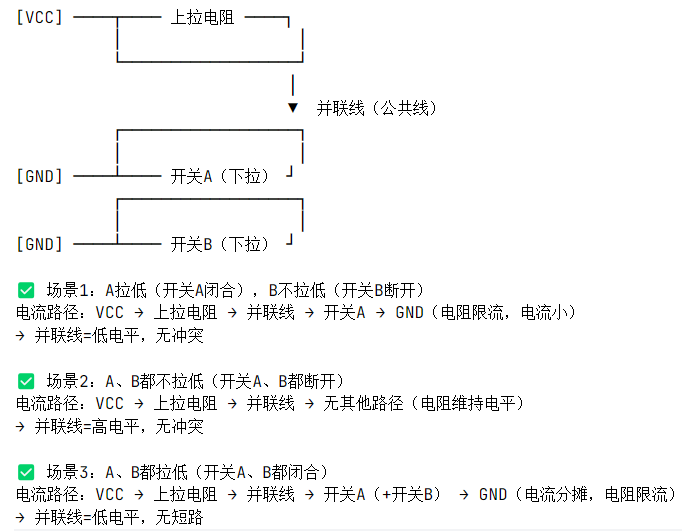

开漏输出并联 → 安全场景（无短路！）
两个开漏设备 A 和 B，输出引脚并联，公共线接上拉电阻：
问：为什么编码器通常是开漏输出，需上拉？
答：编码器用开漏输出的核心原因 （硬件层面）
编码器的供电电压可能和 MCU 不一致（比如编码器 5V 供电，STM32 3.3V）------ 通过上拉电阻的电源选择（接 3.3V），可将编码器的 "高电平" 从 5V 适配到 3.3V，避免 MCU 引脚过压；
例：编码器 5V 供电，开漏输出低电平 = 0V，上拉到 STM32 的 3.3V 后，高电平 = 3.3V，完美匹配 MCU 的 3.3V 电平标准。
部分场景下，多个编码器的信号可能并联到同一 MCU 引脚（或总线）。若用推挽输出，两个设备同时输出高 / 低电平（比如 A 编码器输出高，B 输出低），会导致 VCC 和 GND 直接短路，烧毁芯片；若用开漏输出，即使多个设备并联，最多只有一个设备拉低电平，其他设备通过上拉电阻保持高电平，无短路风险。
为什么需要上拉电阻？
开漏输出 "无法主动输出高电平"，如果没有上拉电阻：
编码器未拉低时，MCU 引脚处于 "悬空状态"（电平随机跳变），STM32 会误判为高频杂波，导致编码器计数乱跳；
加上拉电阻后：
编码器拉低 → 引脚 = 低电平（0V）；
编码器释放 → 上拉电阻将引脚拉到 VCC（3.3V/5V），稳定输出高电平。
问：为什么 GPIO 配置为 "输入模式"（编码器脉冲是输入）？
答：编码器是 "信号源"，MCU 是 "信号接收方"
编码器的本质是脉冲发生器：电机转动时，编码器的 A/B 相引脚主动输出高低电平脉冲；STM32 的 GPIO 需要 "接收" 这些脉冲信号，因此必须配置为输入模式------ 输入模式下，GPIO 引脚的内部电路只做 "电平检测"，不向外输出任何电流 / 电平，避免干扰编码器的信号。
