搞锂电池仿真总得和热管理打交道。今天咱们手把手教你搭个靠谱的18650圆柱电池COMSOL模型，重点看生热规律。先画个几何模型------直径18mm高度65mm的标准尺寸，别傻乎乎地画实心圆柱，记得把中间的钢壳卷芯结构简化为多层结构。

材料库里的层叠结构参数得自己调：

java 复制代码

model.component("comp1").material("mat1").propertyGroup("Ref").set("thermalconductivity", new String[]{"kxx","kyy","kzz"} , new double[][]{{20, 0.2, 0.2}});

这个各向异性导热系数设置是精髓，卷芯横向导热比轴向低两个数量级。注意坐标系必须用圆柱坐标系，不然方向性参数全乱套。

生热率计算用经典的Bernardi公式：

java 复制代码

Q_dot = I*(V_ocv - V_terminal)/V_element + I*T*dU/dT;

这里有个坑------dU/dT要用开路电压温度系数实测值，别直接拿Nernst方程硬算。建议在"全局定义"里先做好参数化扫描，把不同SOC下的温度系数提前存成插值函数。

边界条件设置最容易被新手忽略：

java 复制代码

model.physics("ht").feature("init1").set("T", "293[K]+5*sin(z*2*pi/0.065[m])");  // 初始温度场带梯度
model.physics("ht").feature("bnd1").set("q0", "h_air*(T_inf - T)");  // 对流系数别直接填数

初始温度场加个正弦扰动能更快收敛。对流系数建议用函数表达式，后续参数化扫描改起来方便。

求解器设置建议用全耦合+自动牛顿法，时间步长用分段函数控制：

java 复制代码

model.study("std1").feature("time").set("tlist", "range(0,2,100)");
model.sol("sol1").feature("t1").set("atol", "0.1");

前两秒用密一点的时间步捕捉急剧温升，后面可以适当放宽。绝对误差别设太小，实测0.1K足够用。

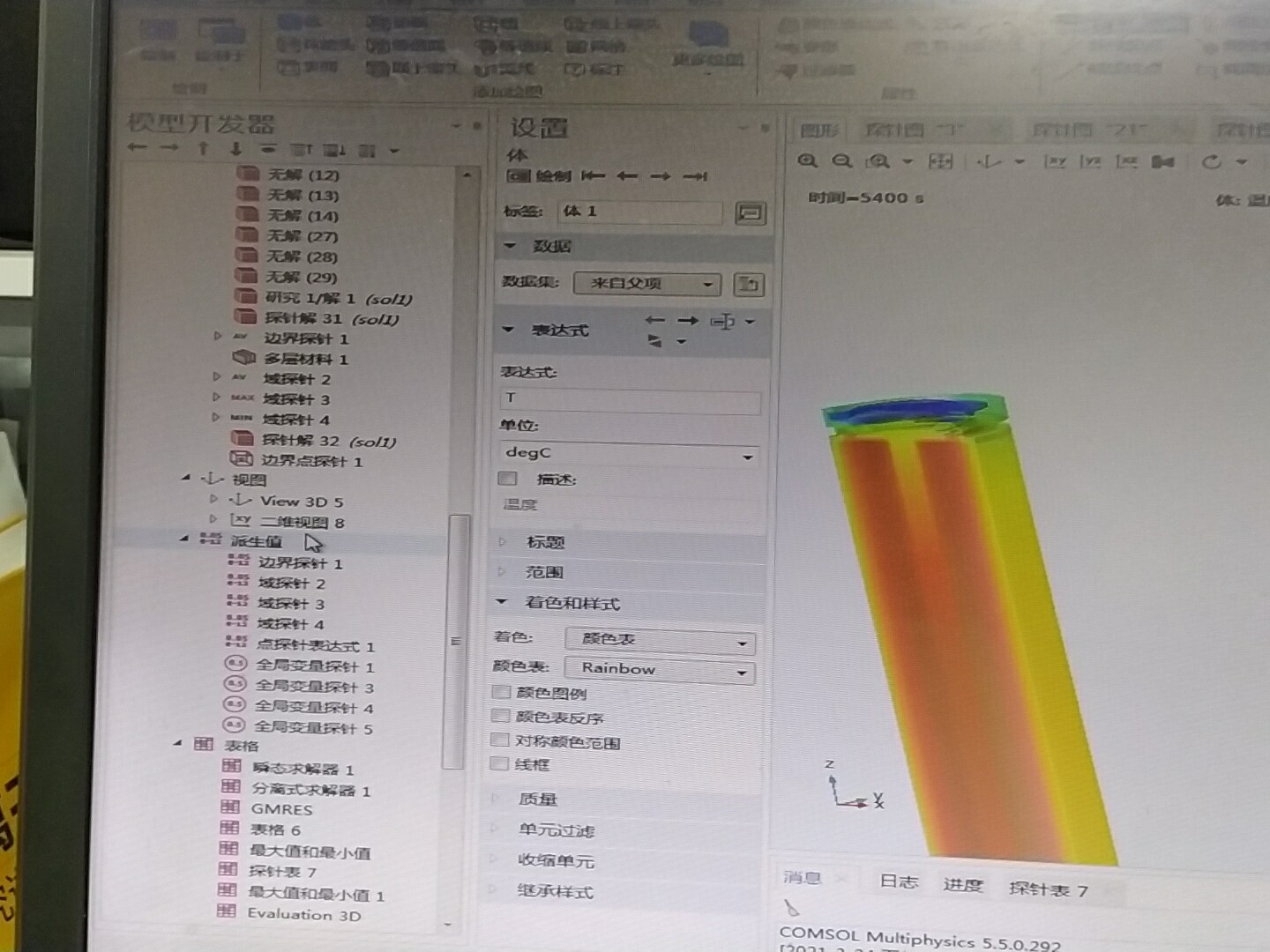

后处理要玩出花样，试试这个截面温度分布动画：

java 复制代码

plot = model.result().export("plot1").get("plotgroup");
plot.set("data", "dset2");
plot.set("expr", "T");
plot.run();

导出动画时记得勾选帧率限制，别整出几个G的MP4文件。最后搞个径向温度梯度曲线对比，电池表面和中心能差出15℃不是开玩笑的。

跑完仿真记得验证：3C放电时最高温升不超过40℃算合理，如果数值飙到80℃赶紧检查接触热阻设置。模型文件建议存成.mph5格式，版本兼容性好。搞热仿真就像吃重庆火锅------参数调得越准，结果越带劲。
