典型局域网组建方案简介

《典型局域网组建方案简介》文档总结

主要内容概述

3.1 小型局域网组建方案

• 用户规模：100人以下
• 主要类型 ：

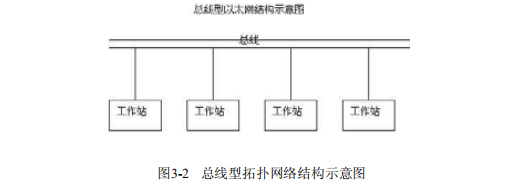

  1. 总线型以太网 ：使用单根传输线作为通信介质，各节点共用总线带宽，特点为用户扩展灵活、维护容易（单节点故障不影响网络，但总线断则整个网络中断）

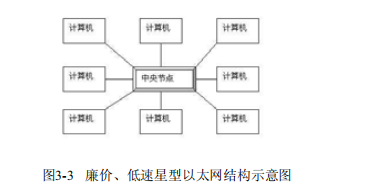

  2. 廉价低速星型以太网 ：通过集线器 (Hub)连接，采用集中控制方式，节点通信需经中央节点

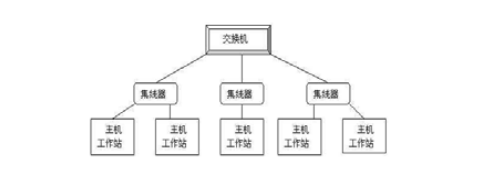

  3. 快速星型以太网 （最常用）：使用双绞线（五类、超五类），特点为容易实现、节点扩展移动方便、维护容易、网络传输速度快


3.2 中型局域网组建方案

• 用户规模：100-500人

• 主要类型：

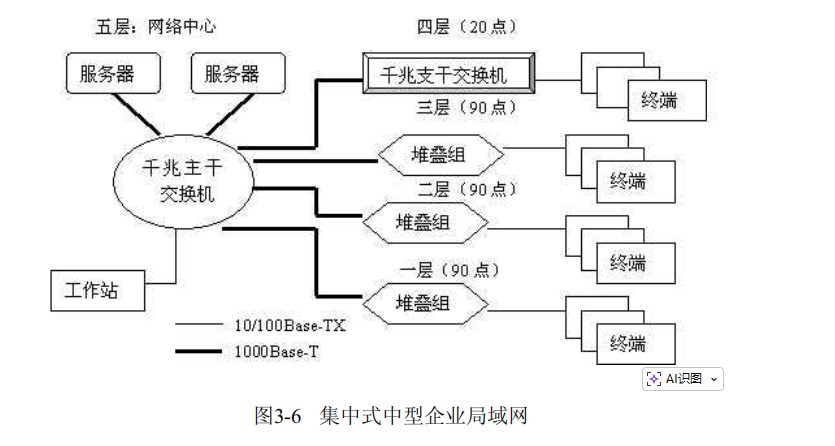

  1. 集中式中型企业局域网 ：所有部门在同一建筑内，采用5类双绞线布线，两层结构（网络中心和楼层设备间）


  2. 分布式中型企业局域网：多处办公地点，楼宇间距离大于100米，需采用光纤布线，两层或三层结构

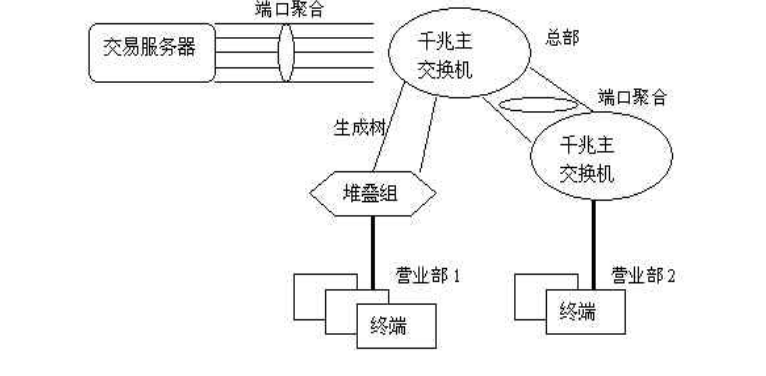

  3 . 可靠式中型企业局域网 ：适用于金融、证券等实时性要求高的应用，采用生成树协议、端口聚合、双电源等提高可靠性


3.3 大型局域网组建方案

• 用户规模：1000人以上
• 典型应用 ：

  1. 校园网（以清华大学为例）：主干网采用星型结构，FDDI交换技术；楼内局域网采用多种方案；网络布线系统采用光缆

  2. 医院网：信息点密集的千兆局域网络，主干采用100兆快速交换式以太网

  3. 数码化社区局域网：

     • 中型社区（400-800户）：两层网络结构
     • 大型社区（1000户以上）：三层网络结构（核心层、汇聚层、边缘接入层）

本章关键特点

• 小型局域网：成本低、组建简单，适合中小企业
• 中型局域网：根据办公模式（集中式/分布式）和可靠性要求选择方案
• 大型局域网：结构复杂，需要分层设计，注重高带宽、高可靠性和可扩展性

本章小结

本章系统介绍了小型、中型和大型局域网的组建方案，从拓扑结构、硬件需求、网络特点到典型应用案例（校园网、医院网、数码社区网）进行了详细分析，为局域网组建提供了实用指导。
