Labview Ethernetip TCP网口通讯欧姆龙PLC OmronNX1P2NJ501NJ301PLC标签通讯 CIP通讯比Fins通讯更完美。 1.自定义变量读写 2.支持 Bool单点或数组读写 3支持数字格式单个或者数组读写 4支持浮点数单个或者数组读写 程序经过测试准确运行从此远离%转换成Fins.
在自动化控制领域，Labview 与欧姆龙 PLC 的通讯是很多工程师会面临的课题。今天咱就唠唠 Labview 通过 Ethernetip TCP 网口和欧姆龙 NX1P2、NJ501、NJ301 这些 PLC 进行标签通讯，特别是 CIP 通讯，相比 Fins 通讯那可太香了！

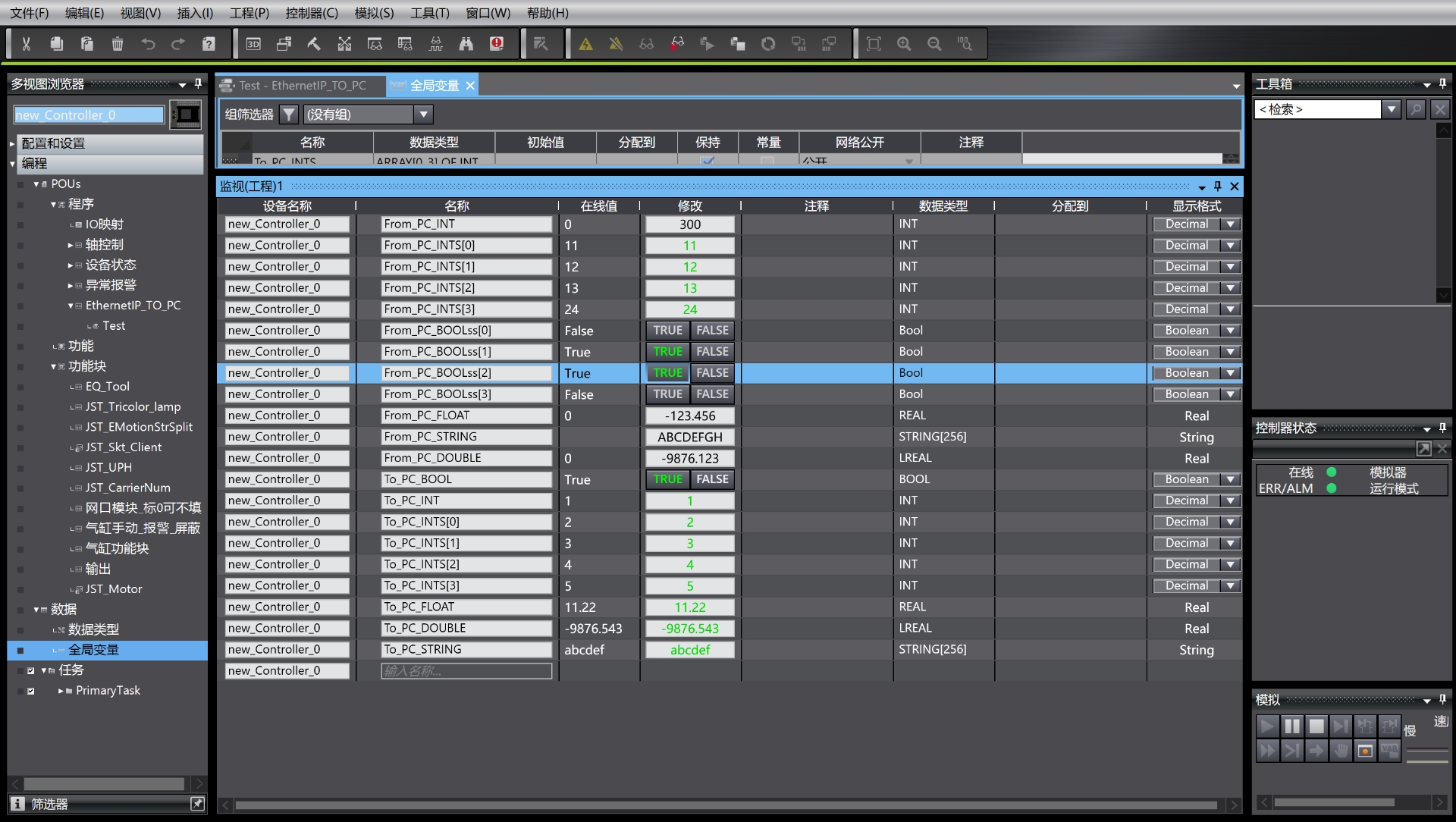

1. 自定义变量读写
CIP 通讯在自定义变量读写方面非常灵活。在 Labview 中，我们可以通过相关的库函数来实现对 PLC 自定义变量的读写操作。比如，使用 "Ethernet/IP CIP Generic" 函数节点，通过配置节点参数，我们就能轻松与 PLC 交互。
labview
// 假设已经创建好了一个与 PLC 连接的会话句柄 session
// 读取自定义变量
Read_Variable(session, "Custom_Variable", data);
// 这里的 "Custom_Variable" 是 PLC 中自定义变量的名称
// data 是用于存储读取到的数据的变量
// 写入自定义变量
Write_Variable(session, "Custom_Variable", new_data);
// new_data 是要写入到 PLC 自定义变量的新数据代码分析：上述代码片段展示了简单的自定义变量读写操作。通过指定会话句柄，明确要读写的变量名称，就能实现数据的交互。这比 Fins 通讯在自定义变量处理上更直观和便捷，Fins 通讯可能需要复杂的地址计算和指令组合来完成类似操作。

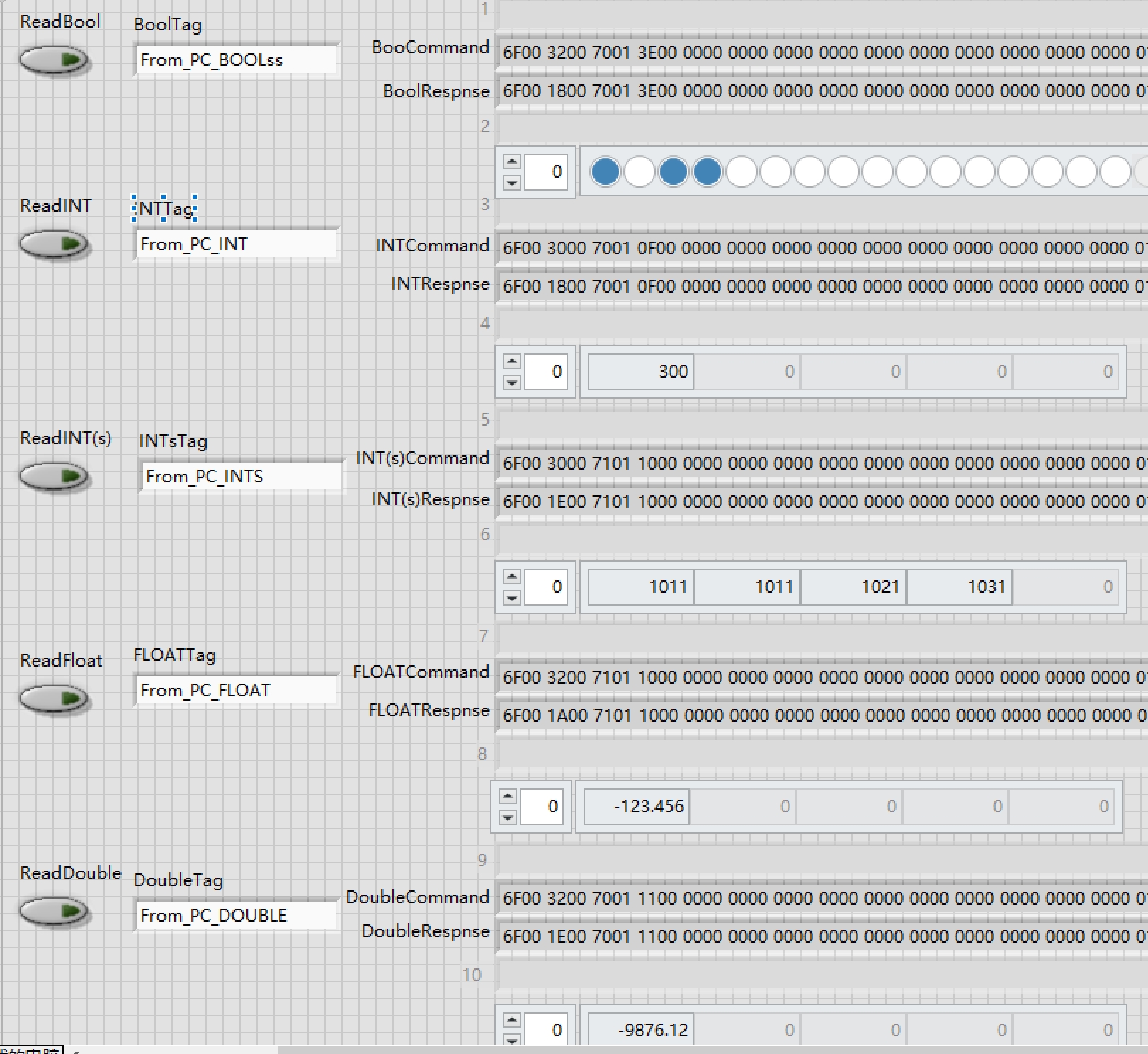

2. 支持 Bool 单点或数组读写
对于 Bool 类型数据，CIP 通讯同样表现出色。无论是单个 Bool 点的读写，还是 Bool 数组的操作，都能轻松应对。
labview
// 读取单个 Bool 点
Read_Bool(session, "Bool_Single_Point", bool_value);
// "Bool_Single_Point" 为 PLC 中单个 Bool 变量名
// bool_value 存储读取到的 Bool 值
// 读取 Bool 数组
Read_Bool_Array(session, "Bool_Array", bool_array);
// "Bool_Array" 为 PLC 中 Bool 数组变量名
// bool_array 存储读取到的 Bool 数组数据
// 写入单个 Bool 点
Write_Bool(session, "Bool_Single_Point", new_bool_value);
// new_bool_value 是要写入的新 Bool 值
// 写入 Bool 数组
Write_Bool_Array(session, "Bool_Array", new_bool_array);
// new_bool_array 是要写入的新 Bool 数组代码分析：这里针对 Bool 数据的操作，通过特定的函数明确区分了单点和数组的读写。在实际项目中，比如设备的状态监测（开/关等 Bool 类型状态），使用 CIP 通讯这种简洁的方式能大大提高开发效率。而 Fins 通讯在处理 Bool 数组时，可能会因为其指令格式和数据转换的复杂性，导致代码量增加和出错概率上升。
3. 支持数字格式单个或者数组读写
数字格式数据在 PLC 应用中也很常见。CIP 通讯对于单个数字或者数字数组的读写支持得很好。
labview
// 读取单个整数
Read_Int(session, "Single_Int", int_value);
// "Single_Int" 为 PLC 中单个整数变量名
// int_value 存储读取到的整数值
// 读取整数数组
Read_Int_Array(session, "Int_Array", int_array);
// "Int_Array" 为 PLC 中整数数组变量名
// int_array 存储读取到的整数数组数据
// 写入单个整数
Write_Int(session, "Single_Int", new_int_value);
// new_int_value 是要写入的新整数值
// 写入整数数组
Write_Int_Array(session, "Int_Array", new_int_array);
// new_int_array 是要写入的新整数数组代码分析：从代码可以看出，对于数字格式数据的操作，和之前 Bool 数据操作类似，都有清晰明确的函数对应。这使得在处理诸如设备计数、设定值等数字相关数据时，代码逻辑简洁明了。相较于 Fins 通讯，CIP 通讯不需要繁琐的格式转换和复杂的地址映射就能完成这些操作。
4. 支持浮点数单个或者数组读写
在涉及到精确控制和数据计算的场景中，浮点数的读写必不可少。CIP 通讯在这方面也不含糊。
labview
// 读取单个浮点数
Read_Float(session, "Single_Float", float_value);
// "Single_Float" 为 PLC 中单个浮点数变量名
// float_value 存储读取到的浮点数值
// 读取浮点数数组
Read_Float_Array(session, "Float_Array", float_array);
// "Float_Array" 为 PLC 中浮点数数组变量名
// float_array 存储读取到的浮点数数组数据
// 写入单个浮点数
Write_Float(session, "Single_Float", new_float_value);
// new_float_value 是要写入的新浮点数值
// 写入浮点数数组
Write_Float_Array(session, "Float_Array", new_float_array);
// new_float_array 是要写入的新浮点数数组代码分析：通过这些函数，我们能方便地对浮点数进行操作。在实际应用中，比如温度、压力等模拟量数据的处理，使用 CIP 通讯能高效准确地完成浮点数的读写。而 Fins 通讯在处理浮点数时，往往需要额外的转换步骤来确保数据的准确性和一致性，CIP 通讯则很好地避免了这些麻烦。
经过实际测试，使用上述基于 CIP 通讯的程序能够准确运行，从此再也不用纠结那些让人头疼的 % 转换成 Fins 的问题了。CIP 通讯以其简洁、高效、强大的功能，在 Labview 与欧姆龙 PLC 的通讯中展现出了比 Fins 通讯更完美的一面，为自动化项目的开发节省了大量的时间和精力。希望大家在实际项目中也能多多尝试 CIP 通讯，感受它带来的便利。
