多线原理图宏实例

一. 说明

以一款开关电源作为素材，来创建宏

150W双路输出12V+24V工业电源 - 航嘉 用心传递正能量

二. 新建宏项目

1. 重要说明：属性------项目类型------宏项目

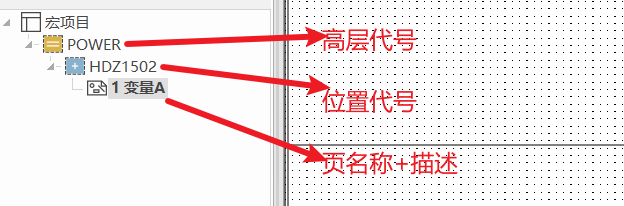

2. 新建页

假设我这里设置的是一个PLC，那么就可以有很多个变量，分别代表完整的PLC，输入部分，输出部分等等......

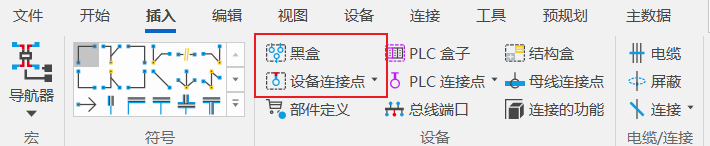

3. 插入黑盒

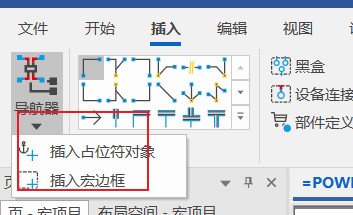

4. 宏边框

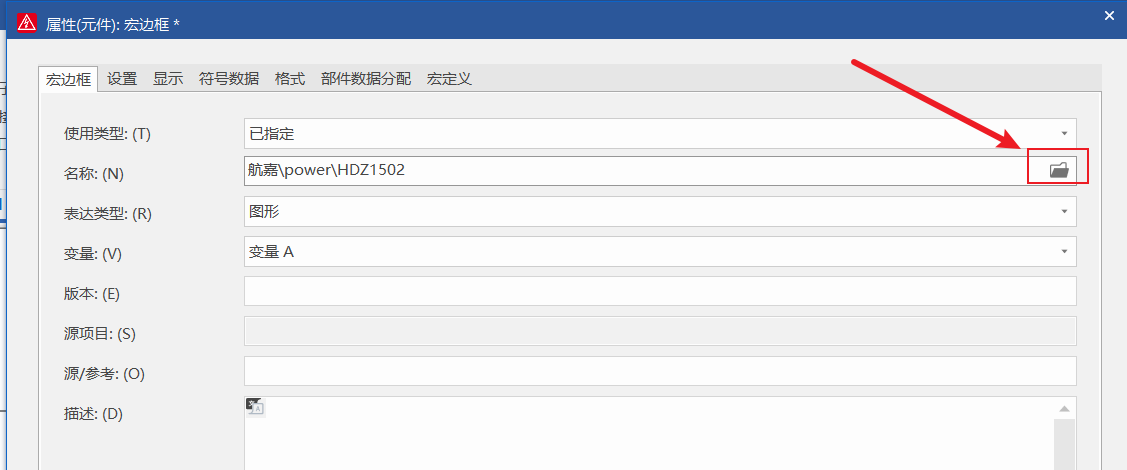

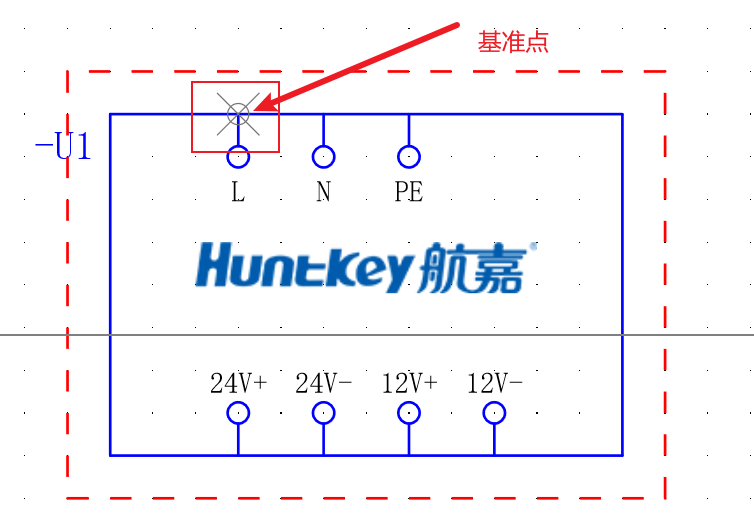

5. 宏边框设置

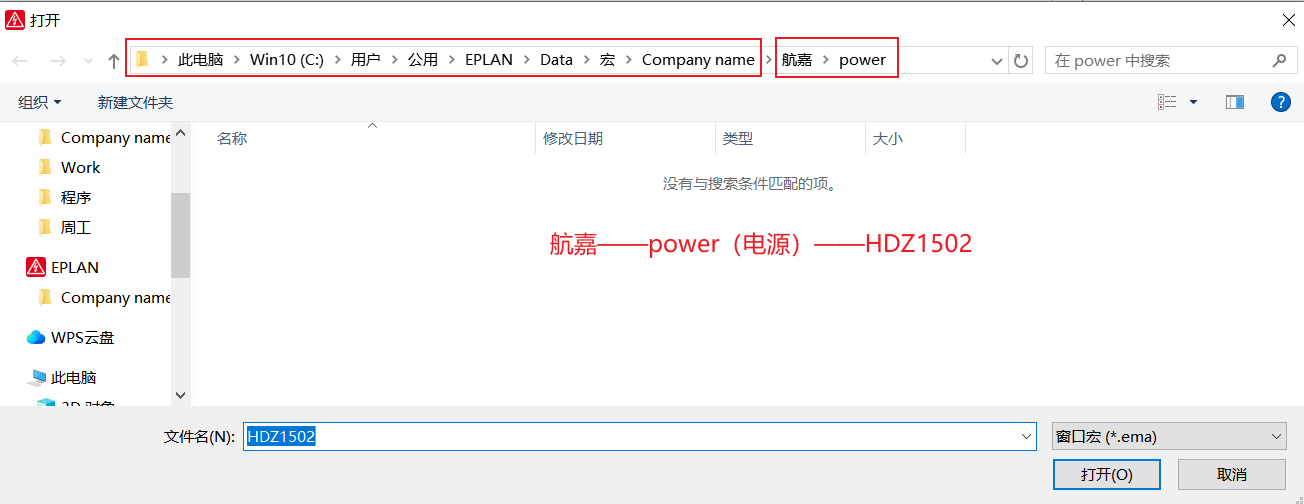

a.存放位置

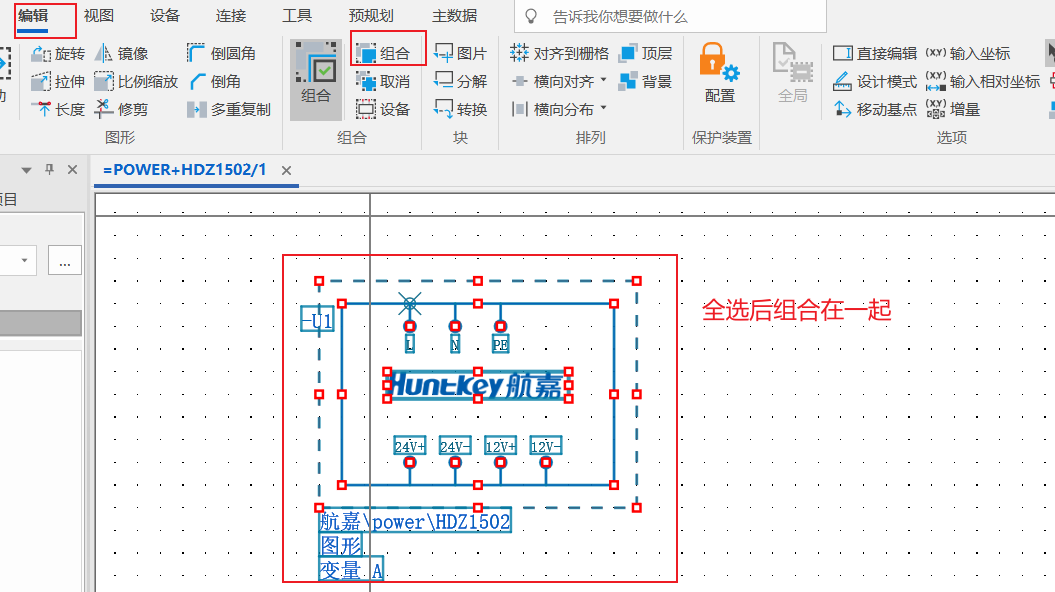

b.组合

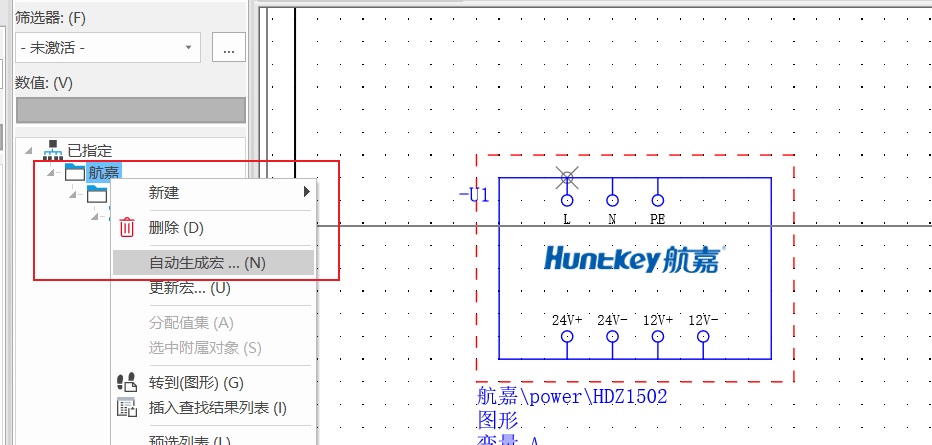

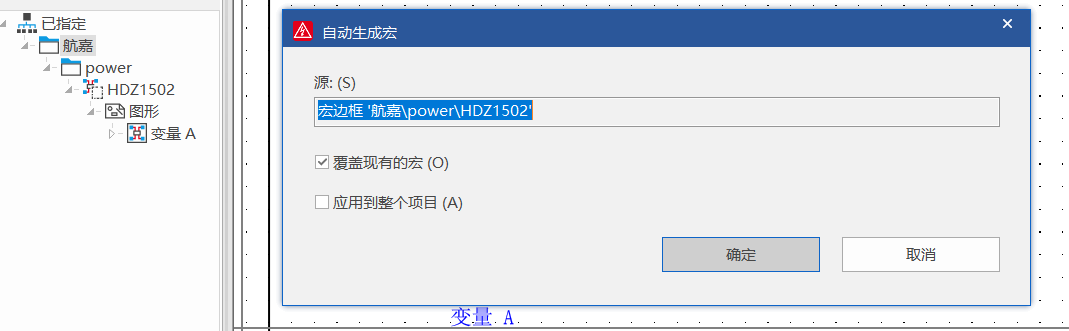

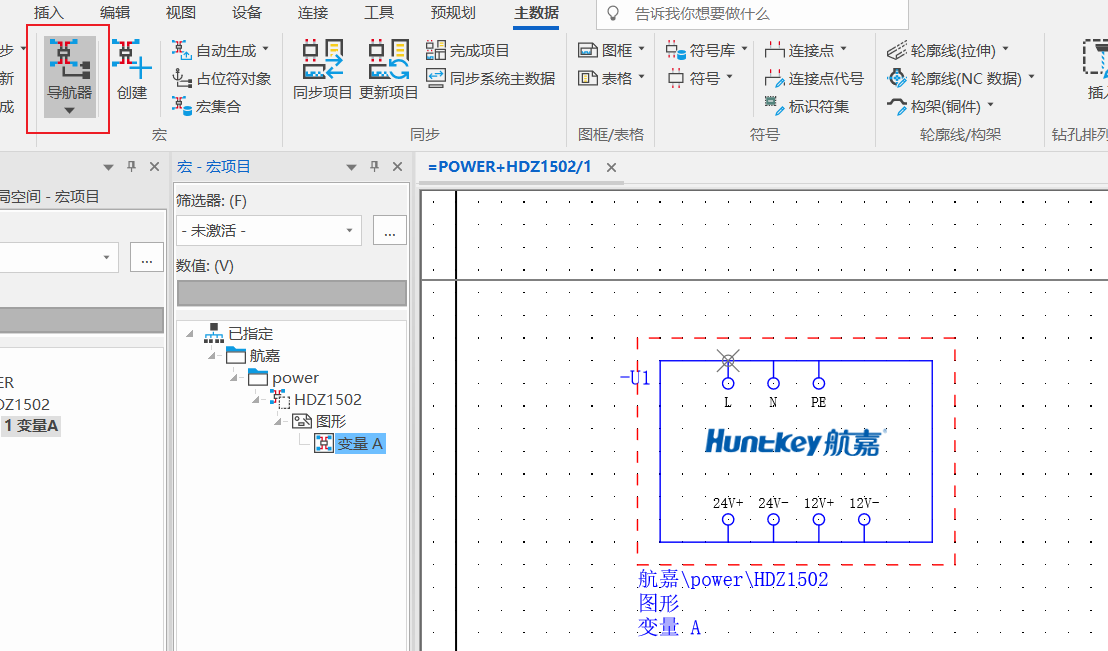

6. 打开宏导航器，生成宏

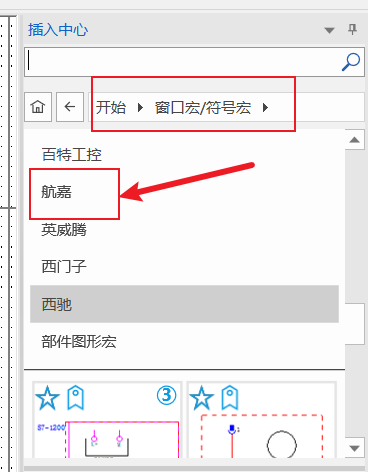

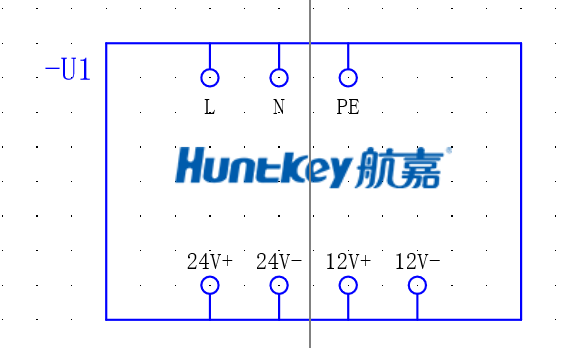

三. 调用
