VSCode + Renode 调试我手工实现的 RTOS：一次彻底改变我开发方式的体验

我之前搭建了VSCode+Renode的开发环境后并测试了一些简单的Led_Toggle示例，后面打算用它来开发一些复杂的功能，比如RTOS的实现。

之后我用两周的时间实现了一个简单的RTOS模型，主要的目的：熟悉使用 VSCode + Renode 的开发方式和加强对RTOS的了解。这一次尝试，让我第一次感受到：

调试 RTOS 不一定需要开发板。 VSCode + Renode 可以把嵌入式系统调试变得像应用层软件一样丝滑。

我成功在 Renode 上：

单步进入 PendSV
观察任务切换全过程
分析 PSP/MSP 的切换
查出链表插入错误导致的 UsageFault
定位 BASEPRI 设置不当导致的断言
复现 pxIndex 错误导致的任务调度混乱

下面是完整的经验分享 + 图示，帮助你也能快速搭建这套"现代化嵌入式调试环境"。

项目源码(RTOSOfArm)

1. 为什么用 VSCode + Renode 调 RTOS？

✔ 完全不依赖硬件

完全软件化，所有行为可复现，调度过程可单步。

✔ 调 RTOS 特别合适

查看 PendSV
查看 PSP/MSP
查看 BASEPRI
查看链表结构
查看异常堆栈
跟踪 SVC 调度这些在真实硬件上调起来非常痛苦。

✔ 可重复、可回放

同样的 ELF 每次都能复现同样的 bug，不像硬件那样受外界干扰。

2. 工程结构示意图

根目录
apps/
blinky/：演示任务，Task1/Task2 交替打印串口，验证 tick 与调度
ports/
arm-cortex-m/：上下文切换、SysTick、PendSV 配置
rtos/（子模块）
config/：RTOS 配置
source/：任务、链表、临界区基础设施
renode/
platform.resc：Renode 平台描述，包含 GDB 服务器端口
.vscode/
tasks.json / launch.json：构建、传输、启动 Renode、GDB 连接的一键链路

3. VSCode + Renode 调试流程示意

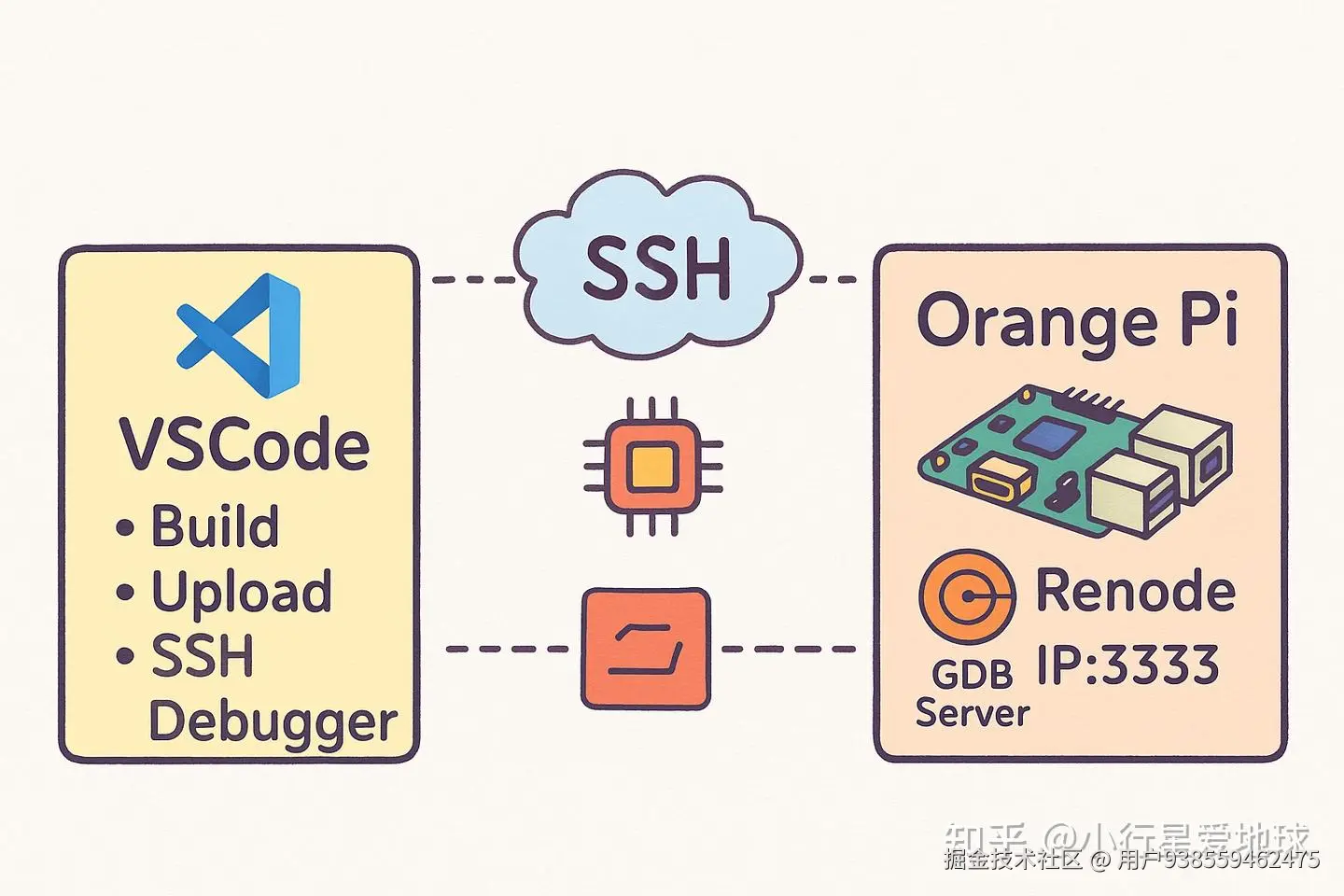

下面这幅图可以帮助你理解整个流程：

流程非常顺滑：

VSCode 调用 CMake 生成 firmware.elf
自动运行 Renode（启动 CPU、外设、内存）
Renode 打开 GDB Server
VSCode 自动 attach 到 3333
程序停在 Reset_Handler
你就可以开始单步调度器了

就是这么"现代"。

4. RTOS 调试中最关键的几个图示

为了让内容更直观，结合我调试时真正遇到的问题，整理出了几个问题和使用renode解决问题的介绍。

4.1 PendSV 任务切换（重点）

PendSV 是 RTOS 调度的核心，Renode 允许我：

单步进入 PendSV
看每条指令
看寄存器压栈/出栈
看 PSP/MSP 切换
看第一个任务如何启动

实机很难做到如此清晰。我在是使用PendSVC实现上下文保存和栈切换的时候，由于代码中访问错了寄存器地址，在错误时序(rtos初始化还没有完成)的时候触发了PendSVC，导致从PendSVC中返回的时候，往PSP中复制了错误的信息，系统跑飞。硬件实机很难准确捕捉到错误触发时刻的上下文 ，但通过renode，我可以准确的准确复现问题，并通过内核寄存器逐步找到问题所在；

4.2 Cortex-M 任务切换堆栈

Cortex-M 的标准异常堆栈构成是：

xPSR
PC
LR
R12
R3/R2/R1/R0
以及 PendSV 自己保存的 R4--R11

Renode 的寄存器窗口能逐条验证： "我保存/恢复的顺序对不对？" "我的 PSP 是否正确指向任务栈？"

这些以前都是靠猜，现在能真正看到。

更加有利于理解RTOS中上下文的保存的实现；

我在实现堆栈切换的时候，使用的裸函数关键字，其中有在设置PSP的时候，错误的设置成了MSP，导致返回Thread Mode的时候，系统出现异常，使用Renode可以很清晰复现和可控问题；

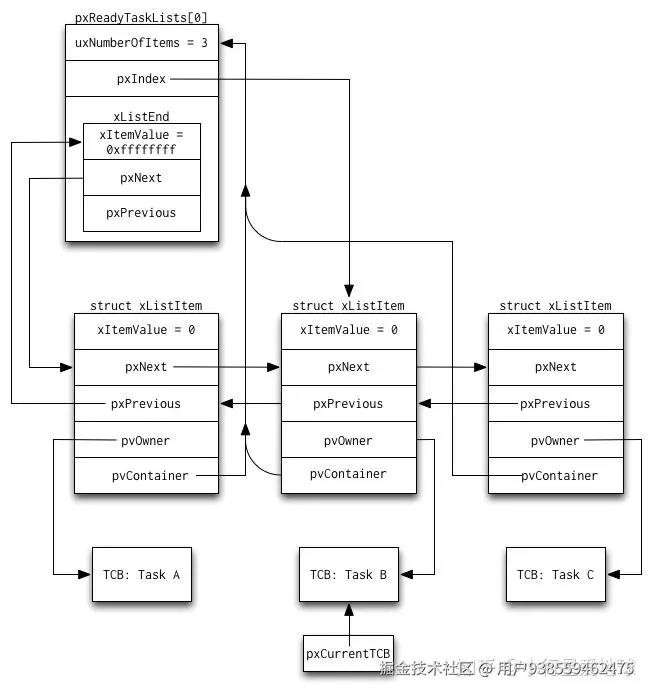

4.3 FreeRTOS/书上 RTOS 使用的链表结构

添加图片注释，不超过 140 字（可选）

我调试时遇到过两个典型问题：

pxIndex 推进错误
pxNext 指向非法地址导致 UsageFault

使用renode后，我能很好地在 GDB 里看到的 pxNext, pxPrevious, pxIndex。

5. 调试时我遇到的关键问题（附图示理解）

🧨 5.1 vListInsert 出现 UsageFault

ini 复制代码

for (pxIterator = &pxList->xListEnd;
     pxIterator->pxNext->itemValue <= pxNewListItem->itemValue;
     pxIterator = pxIterator->pxNext)
{
}

由于链表初始化不完整：

pxIterator->pxNext = 0xFFFFFFFF，导致程序无法正常运行
一些野指针被引用时直接触发 UsageFault

用 Renode 单步后，我能看到 EXACTLY 哪一条汇编指令访问了非法地址。

🧨 5.2 BASEPRI 设置不当导致 configASSERT 报错

症状：

scss 复制代码

configASSERT( (IPSCR & 0xFF) == 0 )

表示进入临界区时，任务处于异常状态。

最终我发现：

临界区嵌套计数错误
BASEPRI 设置比预期更高
阻断了本应触发的 SVC
导致调度器进入错误状态

这一类错误靠普通调试器很难抓住，Renode 通过中断事件可以清晰看到优先级变化。

🧨 5.3 pxIndex 指向错误导致任务切换混乱

症状：

当前任务 TCB 错乱
listGET_OWNER_OF_HEAD_ENTRY 返回错误地址
PendSV 恢复栈时跳到错误 PC

链表结构图再次提供帮助：

通过 Renode 单步，我能从：

复制代码

pxIndex → pxNext → pvOwner

一路看到链表的真实结构，从而确认哪个节点被破坏。

6. Renode 调 RTOS 的几个强烈推荐技巧（配图）

① 查看 CPU 寄存器

复制代码

cpu DumpRegisters

尤其是 PSP/MSP/CONTROL，很关键。

② 查看外设（比如 SysTick 寄存器）

你之前 Systick ENABLE 位写错，这个图能帮助理解控制位的含义。

③ 查看中断事件顺序

可以看到：

SVC
SysTick
PendSV

的调用顺序（非常有用）。

7. 现代化嵌入式开发的感悟

通过这次体验，我真正感受到：

嵌入式完全可以变得"现代"而不是"折磨"。

不需要反复烧录
不依赖硬件
不靠串口
不靠 J-Link
所有问题都可重复复现
所有结构都能在 Renode 中单步观察
任意异常都能定位
工程结构清晰
调试体验比 IAR/Keil 好太多

这种感觉真的很爽。
