1. 实验核心目标
通过配置静态路由，实现不同网段设备间的互通，掌握静态路由的基本原理和配置方法。
2. 实验拓扑与IP规划

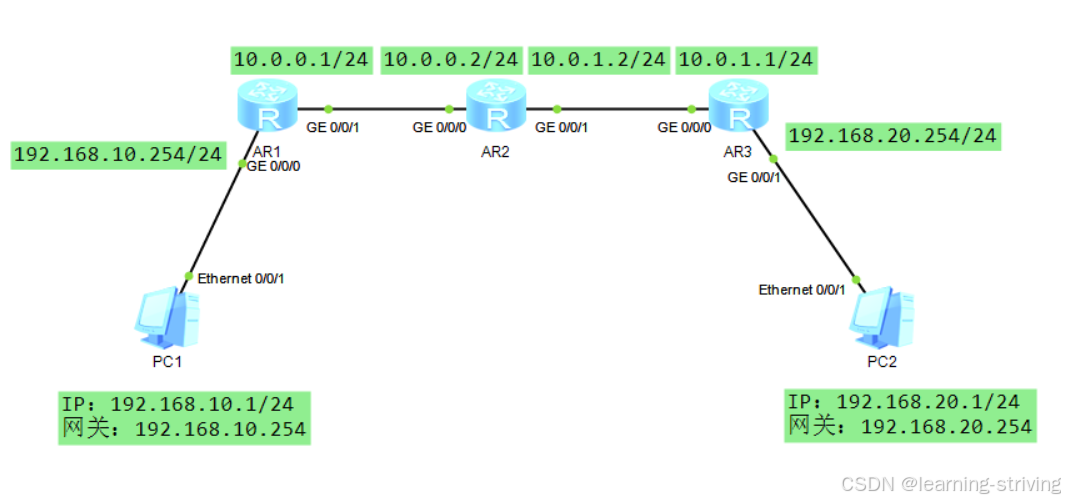

实验拓扑图
PC1 (192.168.10.1/24) <-> AR1 <-> AR2 <-> AR3 <-> PC2 (192.168.20.1/24)IP地址规划表
| 设备 | 接口 | IP地址/掩码 | 连接对象 | 对端接口 |
|---|---|---|---|---|
| PC1 | Ethernet0/0/1 | 192.168.10.1/24 | AR1 | GE0/0/0 |
| PC2 | Ethernet0/0/1 | 192.168.20.1/24 | AR3 | GE0/0/1 |
| AR1 | GE0/0/0 | 192.168.10.254/24 | PC1 | Ethernet0/0/1 |
| AR1 | GE0/0/1 | 10.0.0.1/24 | AR2 | GE0/0/0 |
| AR2 | GE0/0/0 | 10.0.0.2/24 | AR1 | GE0/0/1 |
| AR2 | GE0/0/1 | 10.0.1.2/24 | AR3 | GE0/0/0 |
| AR3 | GE0/0/0 | 10.0.1.1/24 | AR2 | GE0/0/1 |
| AR3 | GE0/0/1 | 192.168.20.254/24 | PC2 | Ethernet0/0/1 |
PC1网关：192.168.10.254，PC2网关：192.168.20.254
3. 详细配置步骤
第一步：搭建实验拓扑
-
打开eNSP，从左侧设备区拖入2台PC和3台路由器（型号选择AR2220）。
-
使用"双绞线"按拓扑图连接设备：
-
PC1 → AR1的GE0/0/0
-
AR1的GE0/0/1 → AR2的GE0/0/0
-
AR2的GE0/0/1 → AR3的GE0/0/0
-
AR3的GE0/0/1 → PC2
-
-
启动所有设备（右键点击设备选择"启动"）。
第二步：配置PC的IP地址

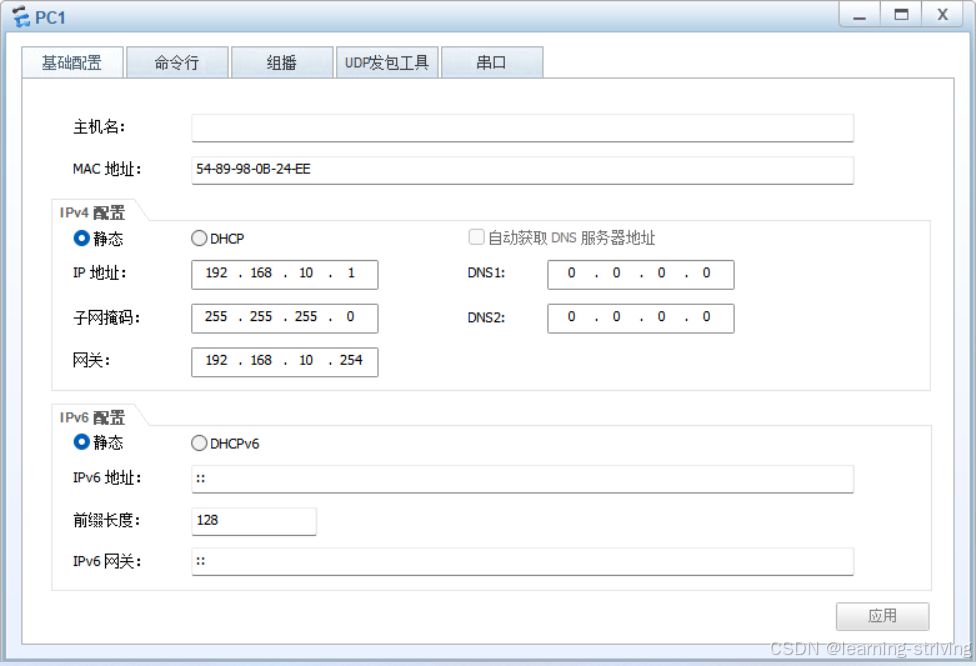

配置PC1：
-
IP地址：192.168.10.1
-
子网掩码：255.255.255.0
-
网关：192.168.10.254

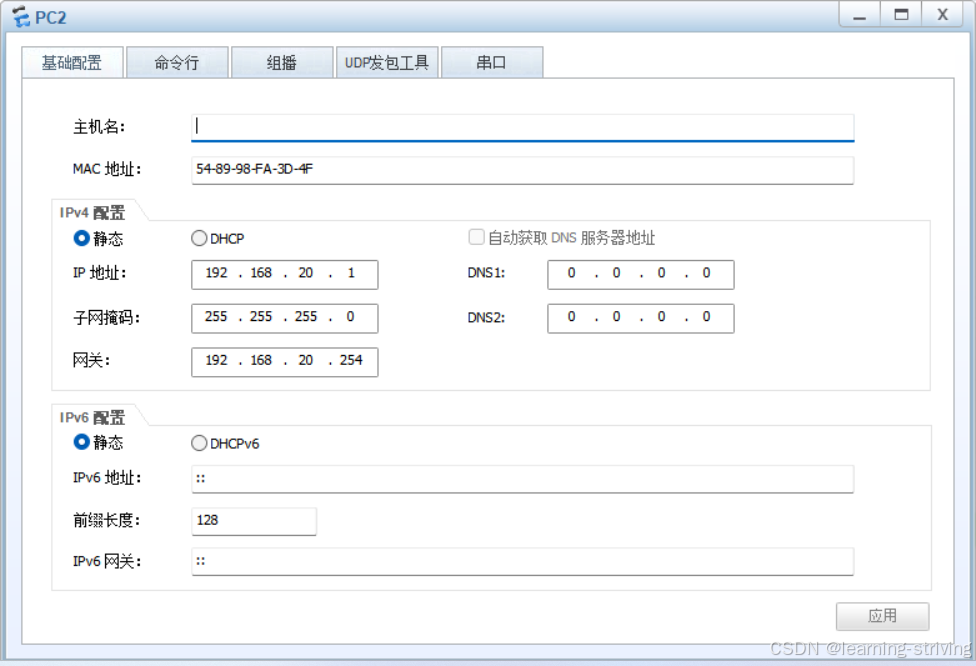

配置PC2：
-
IP地址：192.168.20.1
-
子网掩码：255.255.255.0
-
网关：192.168.20.254
第三步：配置路由器接口IP地址

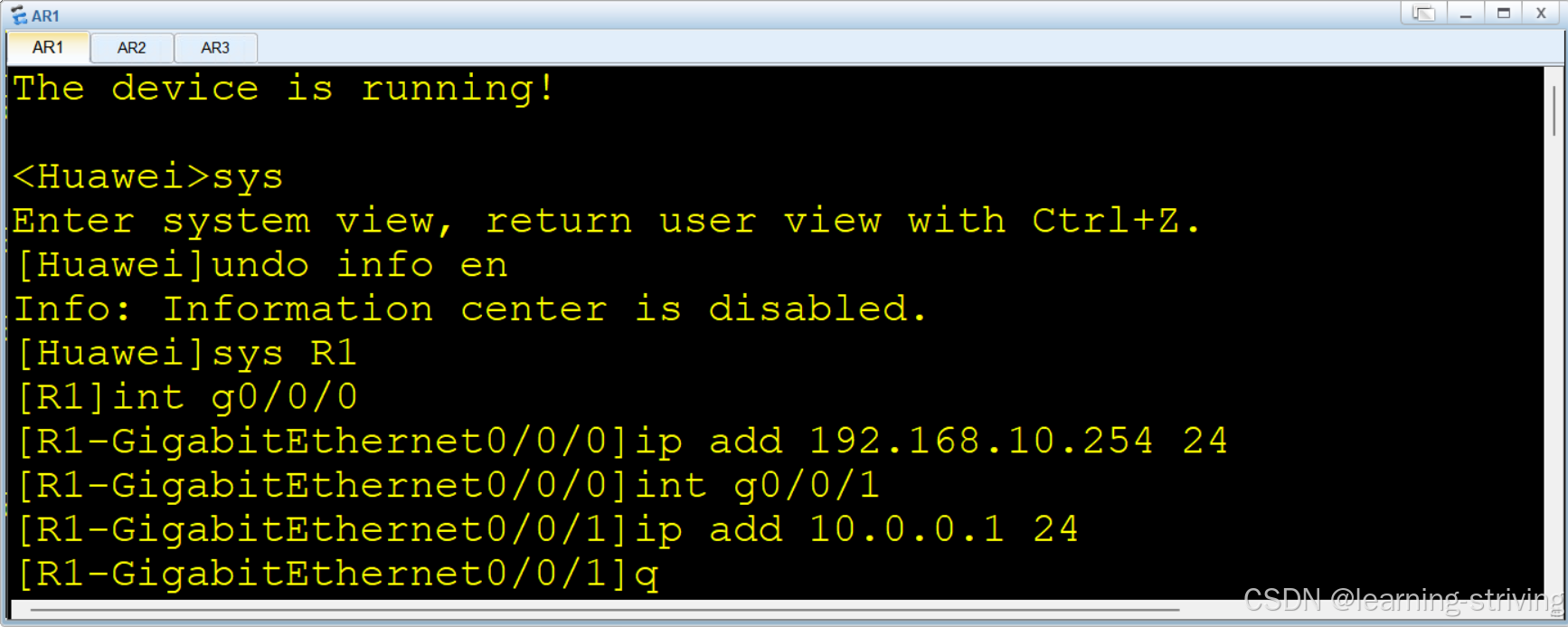

配置AR1：
<Huawei> system-view # 进入系统视图
[Huawei] sysname AR1 # 命名设备为AR1
[AR1] interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0] ip address 192.168.10.254 24 # 配置IP地址
[AR1-GigabitEthernet0/0/0] quit
[AR1] interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1] ip address 10.0.0.1 24
[AR1-GigabitEthernet0/0/1] quit

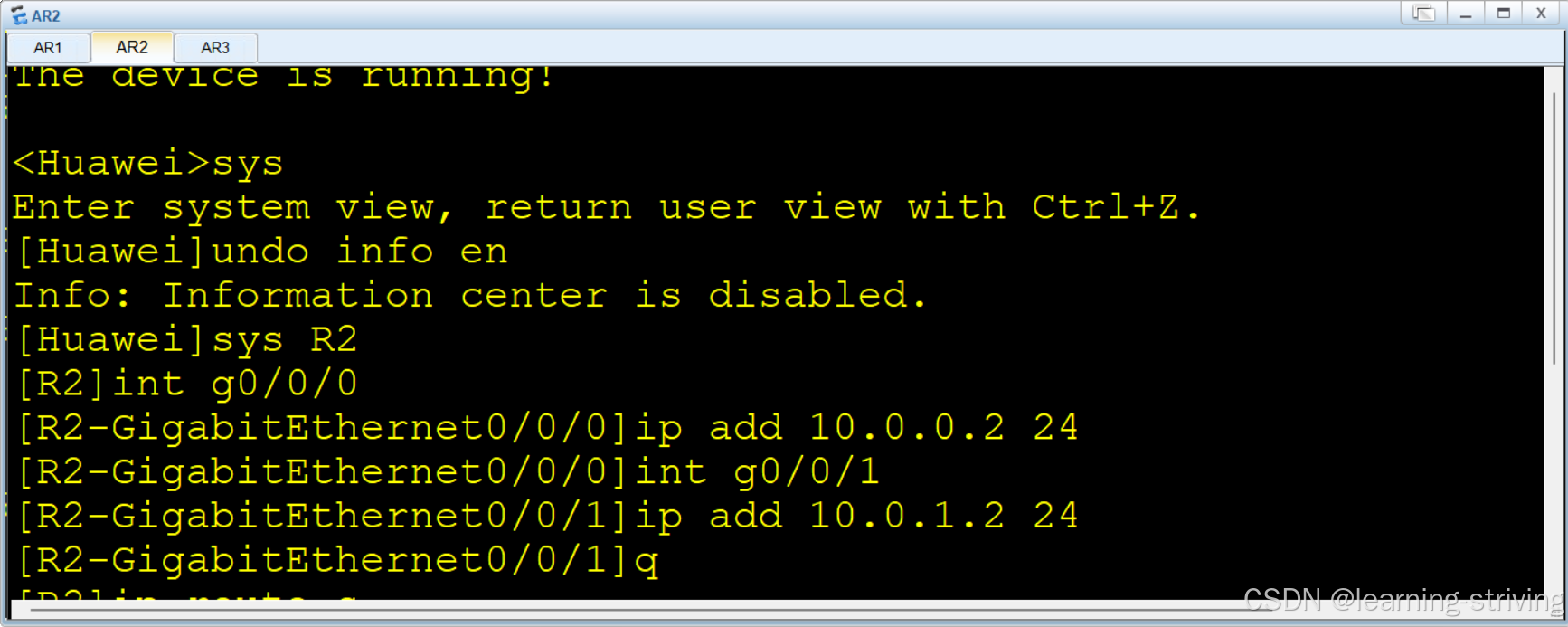

<AR1> save # 保存配置配置AR2：
<Huawei> system-view
[Huawei] sysname AR2
[AR2] interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0] ip address 10.0.0.2 24
[AR2-GigabitEthernet0/0/0] quit
[AR2] interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1] ip address 10.0.1.2 24
[AR2-GigabitEthernet0/0/1] quit

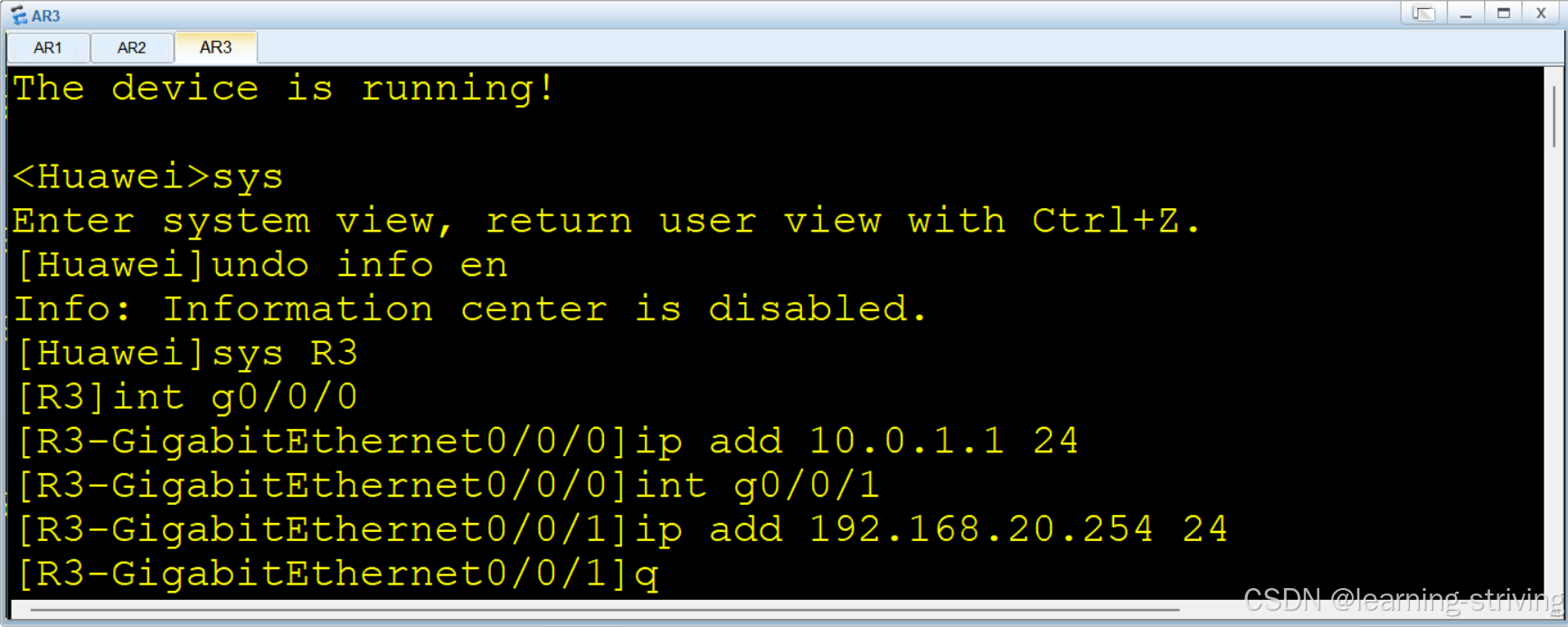

<AR2> save配置AR3：
<Huawei> system-view
[Huawei] sysname AR3
[AR3] interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0] ip address 10.0.1.1 24
[AR3-GigabitEthernet0/0/0] quit
[AR3] interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1] ip address 192.168.20.254 24
[AR3-GigabitEthernet0/0/1] quit
<AR3> save第四步：配置静态路由（核心步骤）
静态路由命令格式：ip route-static 目的网络地址 子网掩码 下一跳IP
在AR1上配置：
[AR1] ip route-static 192.168.20.0 255.255.255.0 10.0.0.2
# 目的网络：PC2所在网段(192.168.20.0/24)，下一跳：AR2的GE0/0/0接口(10.0.0.2)在AR2上配置：
[AR2] ip route-static 192.168.20.0 255.255.255.0 10.0.1.1 # 到PC2网段
[AR2] ip route-static 192.168.10.0 255.255.255.0 10.0.0.1 # 到PC1网段在AR3上配置：
[AR3] ip route-static 192.168.10.0 255.255.255.0 10.0.1.2
# 目的网络：PC1所在网段(192.168.10.0/24)，下一跳：AR2的GE0/0/1接口(10.0.1.2)4. 实验验证与测试
验证接口状态

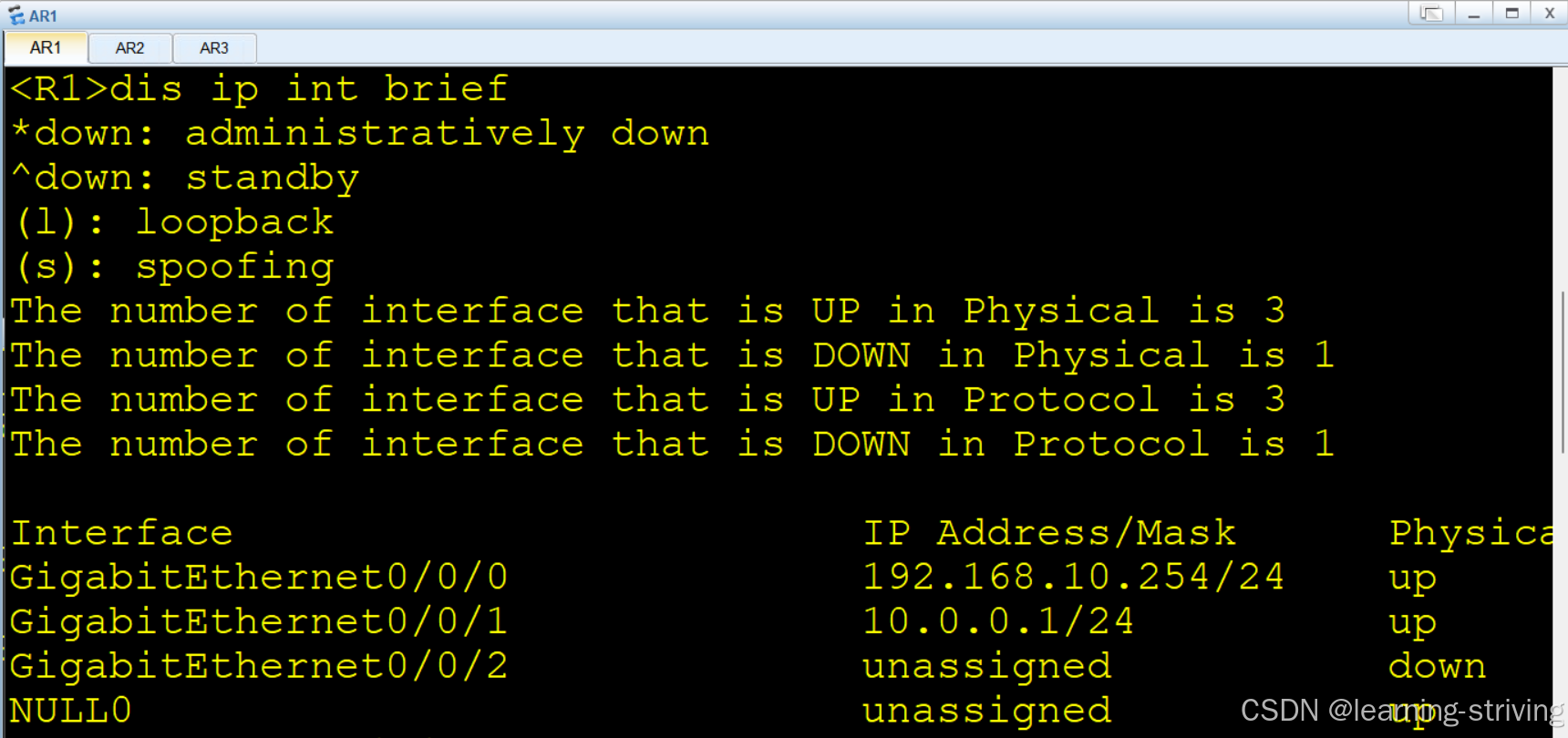

<AR1> display ip interface brief # 查看接口IP配置摘要

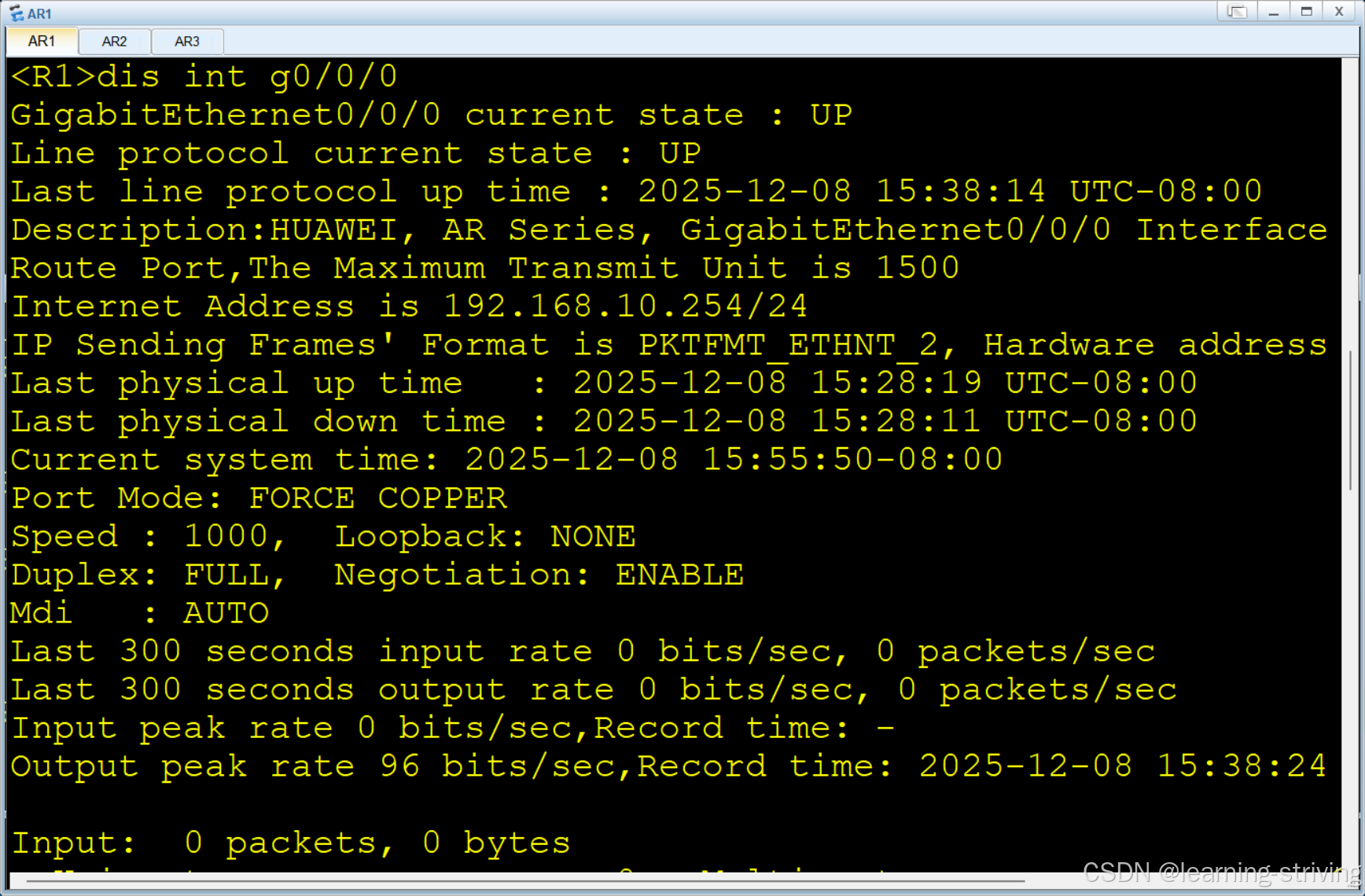

<AR1> display interface GigabitEthernet 0/0/0 # 查看具体接口状态关键检查点：接口状态应为"UP"，协议状态应为"UP"。
验证路由表

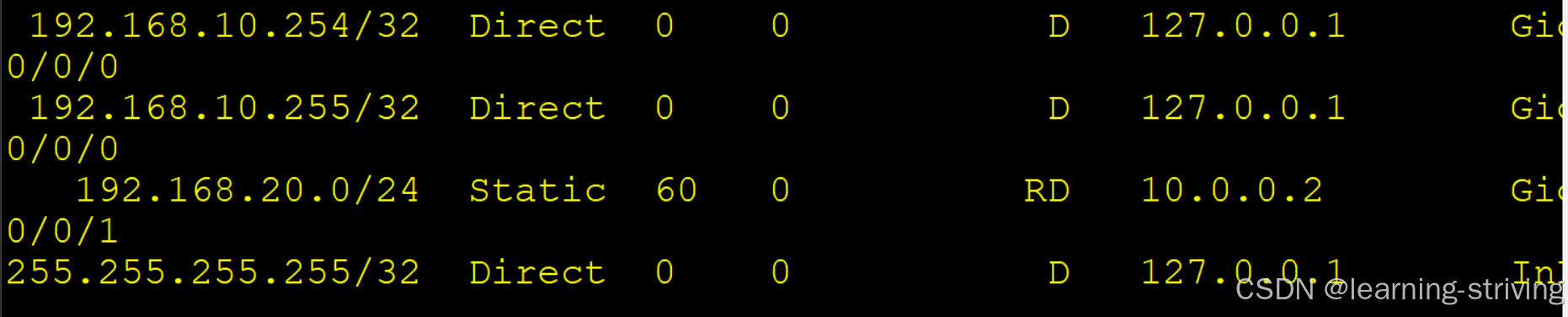

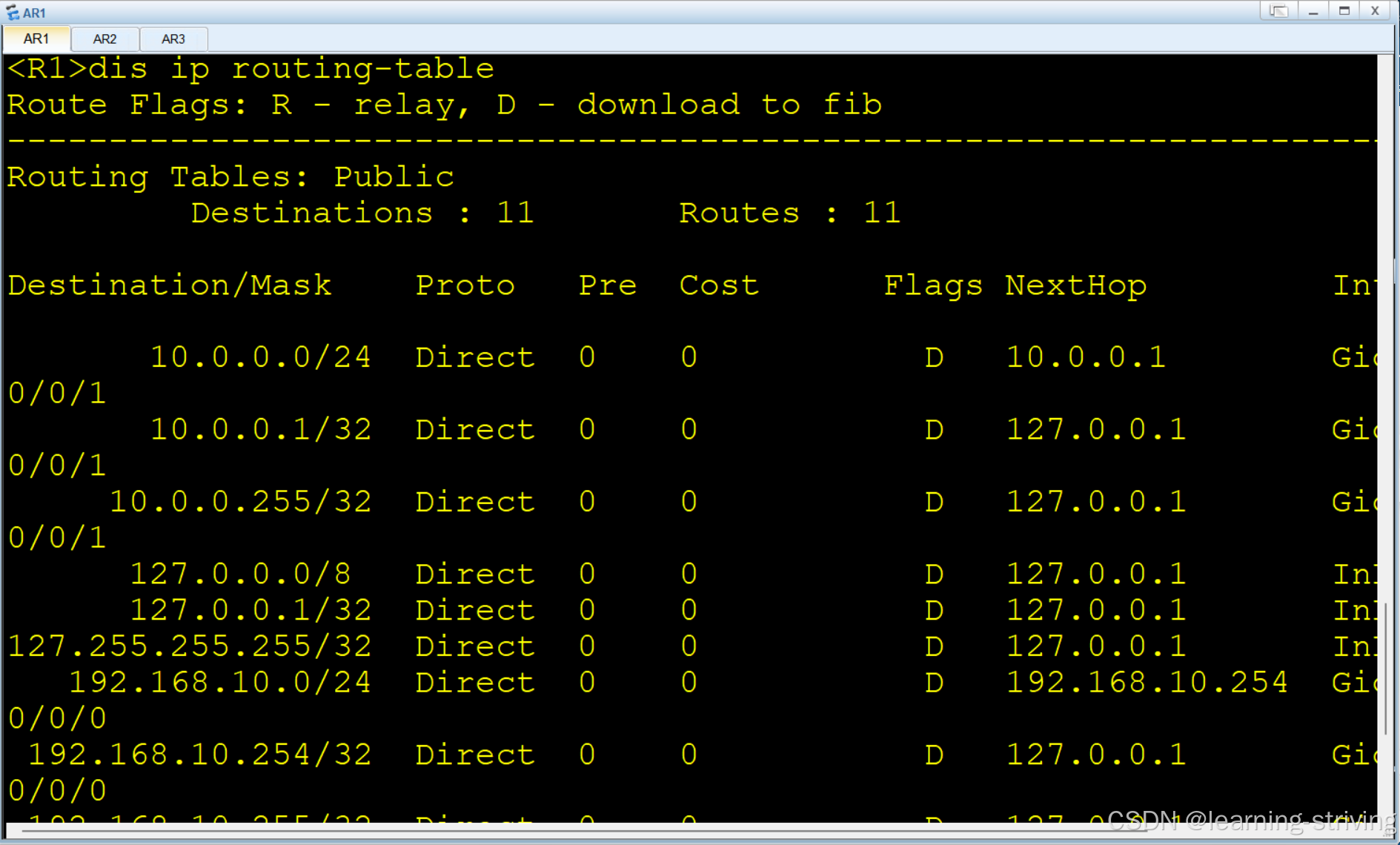

<AR1> display ip routing-table # 查看路由表正常应看到静态路由条目（Protocol列显示为"Static"）。
测试连通性
-
基础连通性测试 ：

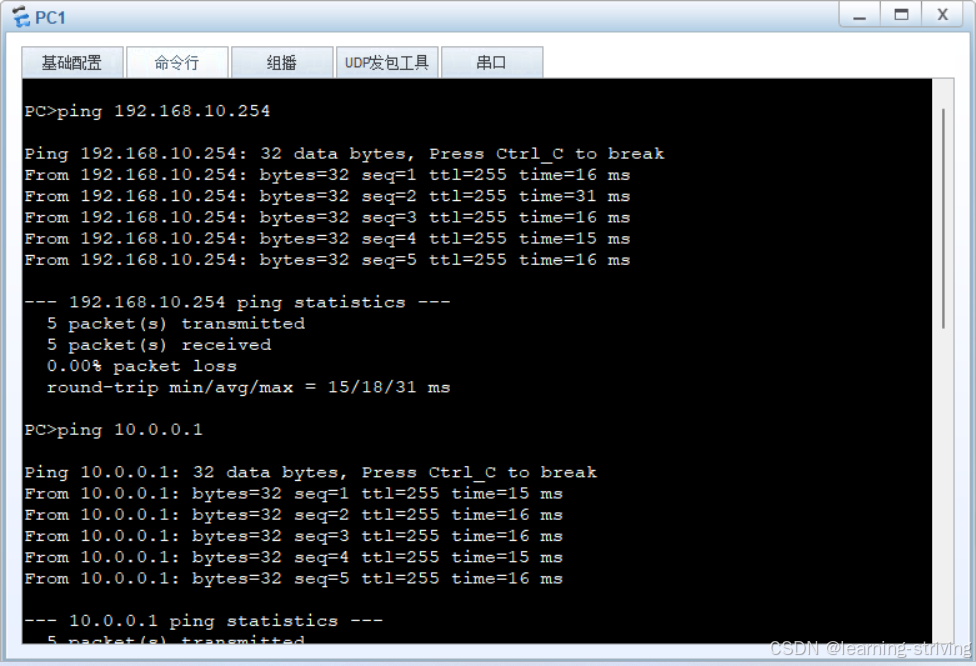

# 在PC1上测试 PC> ping 192.168.10.254 # ping AR1，应通 PC> ping 10.0.0.1 # ping AR1的另一个接口，应通 PC> ping 192.168.20.1 # ping PC2，应通（配置静态路由后） -
最终互通测试：

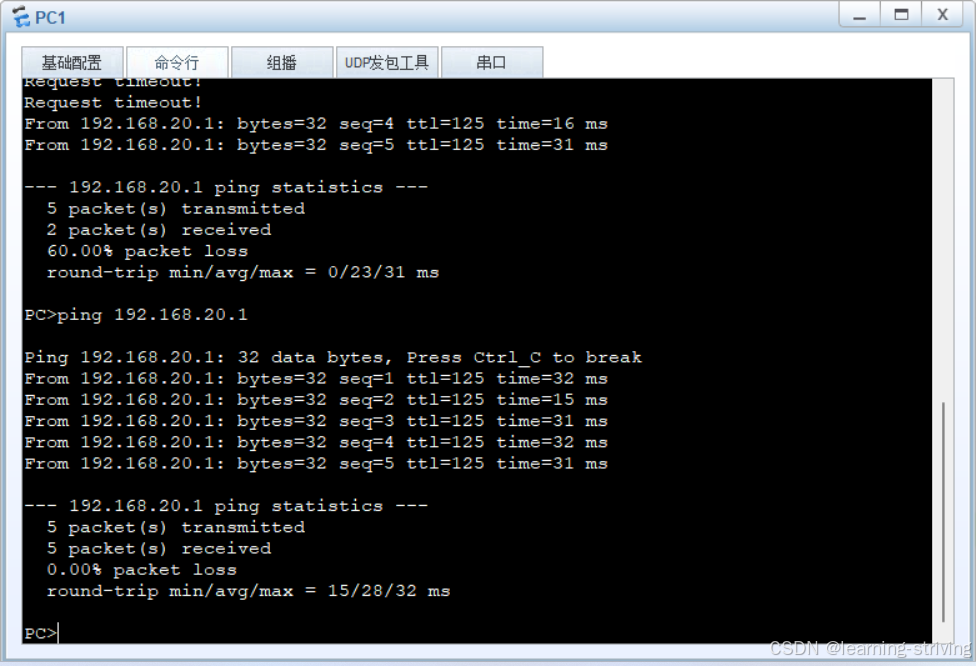

# 在PC1命令行中 PC1> ping 192.168.20.1成功输出示例：
Ping 192.168.20.1: 32 data bytes, Press Ctrl_C to break From 192.168.20.1: bytes=32 seq=1 ttl=125 time=16 ms From 192.168.20.1: bytes=32 seq=2 ttl=125 time=31 ms --- 192.168.20.1 ping statistics --- 5 packet(s) transmitted, 5 packet(s) received, 0.00% packet loss
5. 进阶配置：缺省路由与浮动静态路由
缺省路由配置
缺省路由是一种特殊的静态路由，当路由表中没有匹配项时使用。
# 在AR1上配置缺省路由（替代具体静态路由）
[AR1] ip route-static 0.0.0.0 0.0.0.0 10.0.0.2
# 目的网络和掩码均为0.0.0.0表示缺省路由浮动静态路由（路由备份）
通过设置路由优先级实现主备路径切换，优先级数值越小越优先（默认静态路由优先级为60）。
# 配置主路径（优先级默认60）
[AR3] ip route-static 192.168.10.0 24 10.0.1.2 preference 60
# 配置备用路径（优先级设置为更大的值，如100）
[AR3] ip route-static 192.168.10.0 24 10.1.32.2 preference 100
# 只有当主路径失效时，备用路径才会被激活6. 常见问题排查
-
所有ping测试都不通
-
检查设备是否启动（图标应为绿色）
-
检查线缆连接是否正确
-
-
PC能ping通网关但ping不通对端PC
-
检查静态路由配置（目的网络、下一跳IP是否正确）
-
确认双向路由（不仅要配置去程路由，还要配置返程路由）
-
-
配置丢失
- 确保每次配置后使用
save命令保存配置
- 确保每次配置后使用
-
命令输错纠正
[AR1] undo ip route-static 192.168.20.0 24 10.0.0.3 # 删除错误路由
7. 实验总结
通过本实验，应掌握以下知识点：
-
静态路由原理：由管理员手动配置，适用于拓扑稳定的中小型网络
-
双向路由重要性：需同时配置去往目的网络和返回源网络的路由
-
下一跳选择：必须是与本路由器直连的接口IP
-
验证方法 ：通过
ping、tracert和display ip routing-table等命令验证连通性
该实验是网络路由学习的基础，掌握了静态路由配置后，可以进一步学习动态路由协议（如RIP、OSPF）等更复杂的网络技术。
