蓄电池与超级电容混合储能并网的MATLAB Simulink仿真模型分析与实现

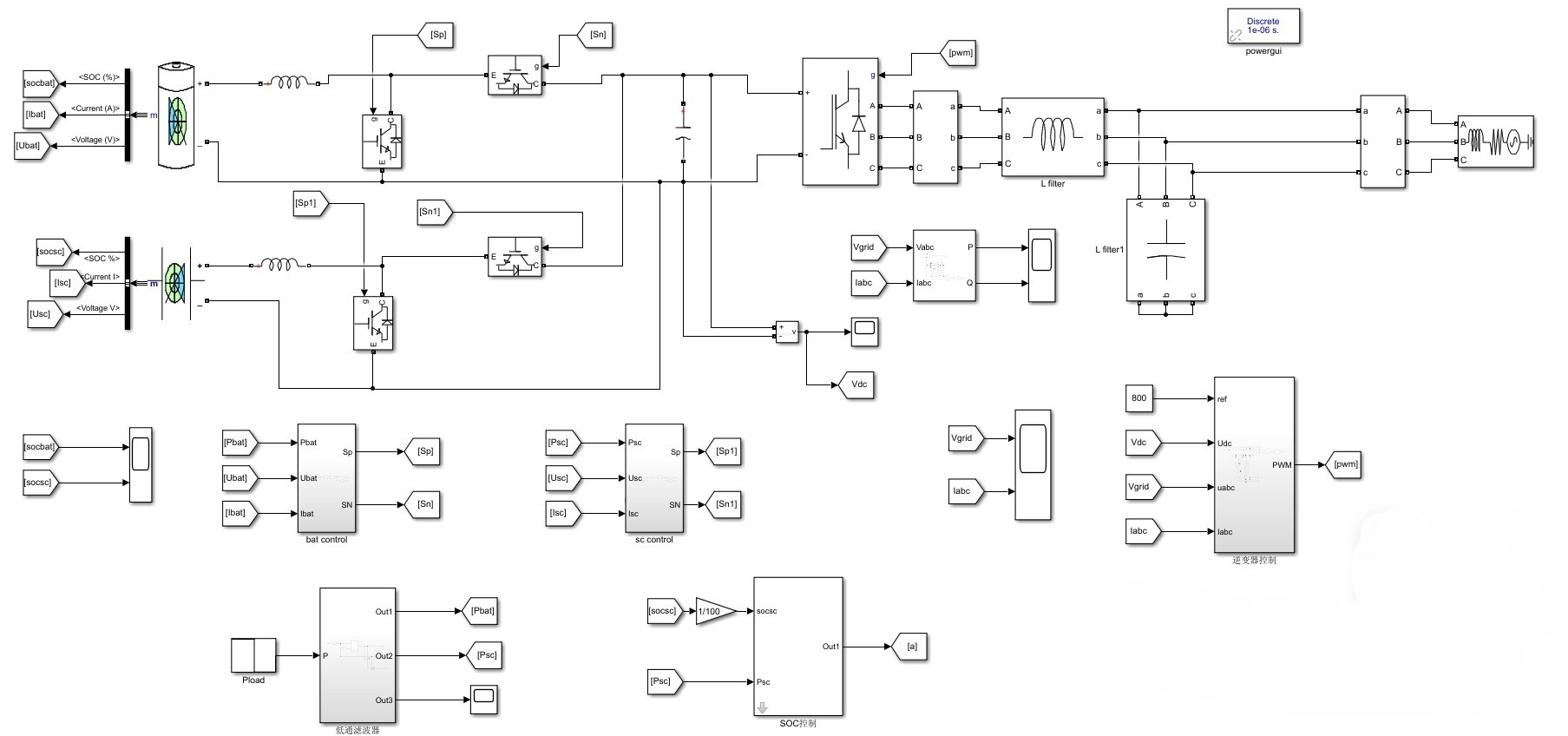

蓄电池与超级电容混合储能并网matlab/simulink仿真模型。（1）混合储能采用低通滤波器进行功率分配，可有效抑制功率波动，并对超级电容的soc进行能量管理，soc较高时多放电，较低时少放电，soc较低时状态与其相反。（2）蓄电池和超级电容分别采用单环恒流控制，研究了基于超级电容的SOC分区限值管理策略，分为放电下限区，放电警戒区，正常工作区，充电警戒区，充电上限区。（3）采用三相逆变并网，将直流侧800v电压逆变成交流311v并网，逆变采用电压电流双闭环pi控制，pwm调制。附有参考资料。

在搞电力系统混合储能仿真的时候，总得面对功率波动和储能设备寿命的问题。最近用MATLAB/Simulink搭了个蓄电池+超级电容的混合储能并网模型，发现有几个实操细节特别有意思，尤其是SOC管理和控制策略这块。

功率分配的核心------低通滤波器玩跷跷板

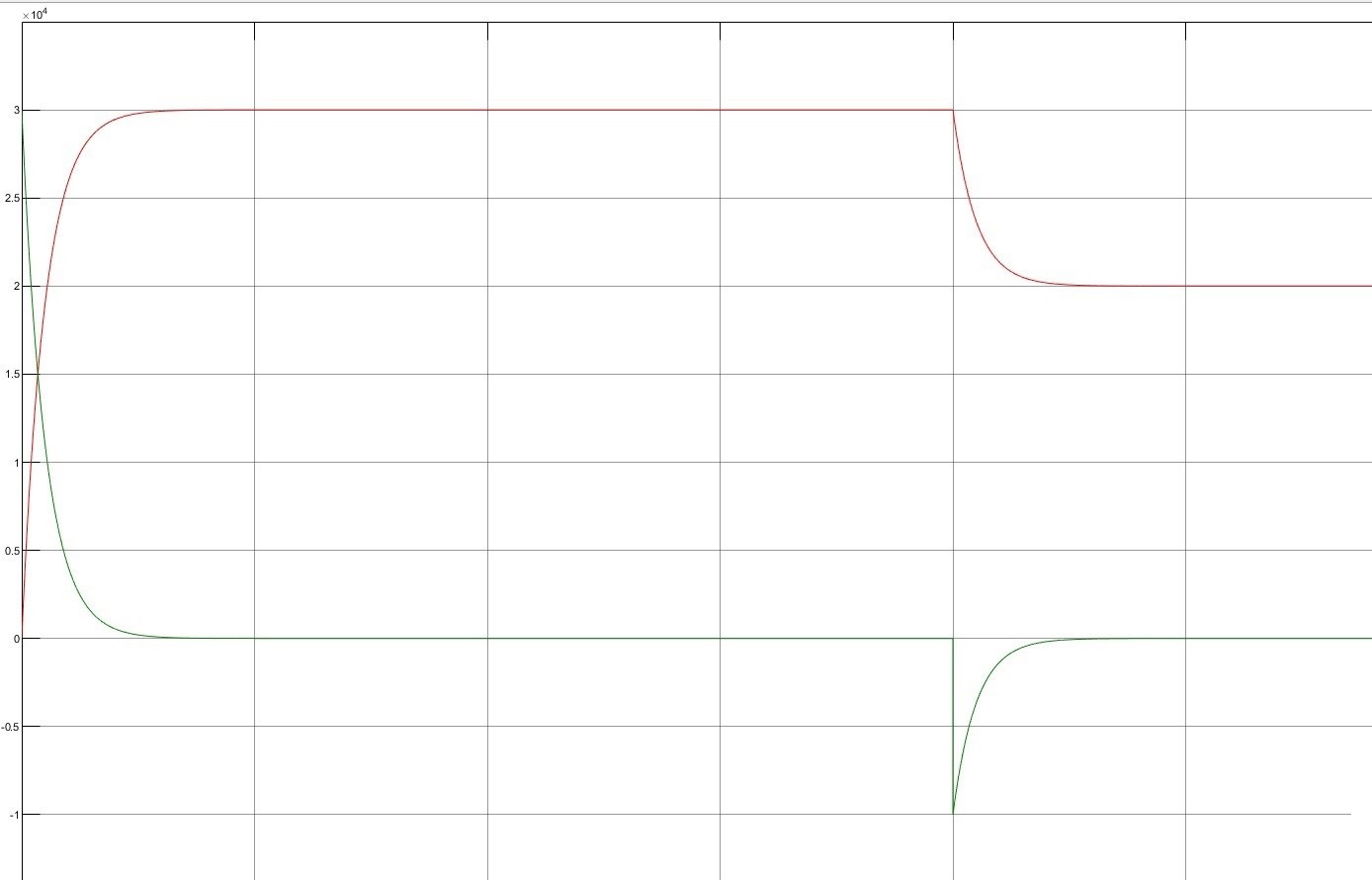

系统里给超级电容和蓄电池分活儿的本质就是频率切割。在Simulink里直接拽了个二阶低通滤波器模块，截止频率设的是0.1Hz。这时候有意思的现象出现了：高频脉动功率（比如光伏突然被云挡了）自动甩给超级电容，蓄电池只需要处理缓慢变化的低频分量。但光这样还不够------得防止超级电容被榨干。

写了个自定义函数模块做SOC动态调节：

matlab 复制代码

function P_sc = soc_management(soc)
    if soc > 0.8
        P_sc = 1.2;  % SOC高时主动多扛20%功率
    elseif soc < 0.3
        P_sc = 0.7;  % 电量不足时收着点
    else
        P_sc = 1.0;
    end

这玩意儿直接嵌在超级电容的功率前馈通道里，实测能让超级电容SOC稳定在30%-80%的舒适区。有个坑要注意：调节系数别设太大，否则会引起蓄电池功率反调导致震荡。

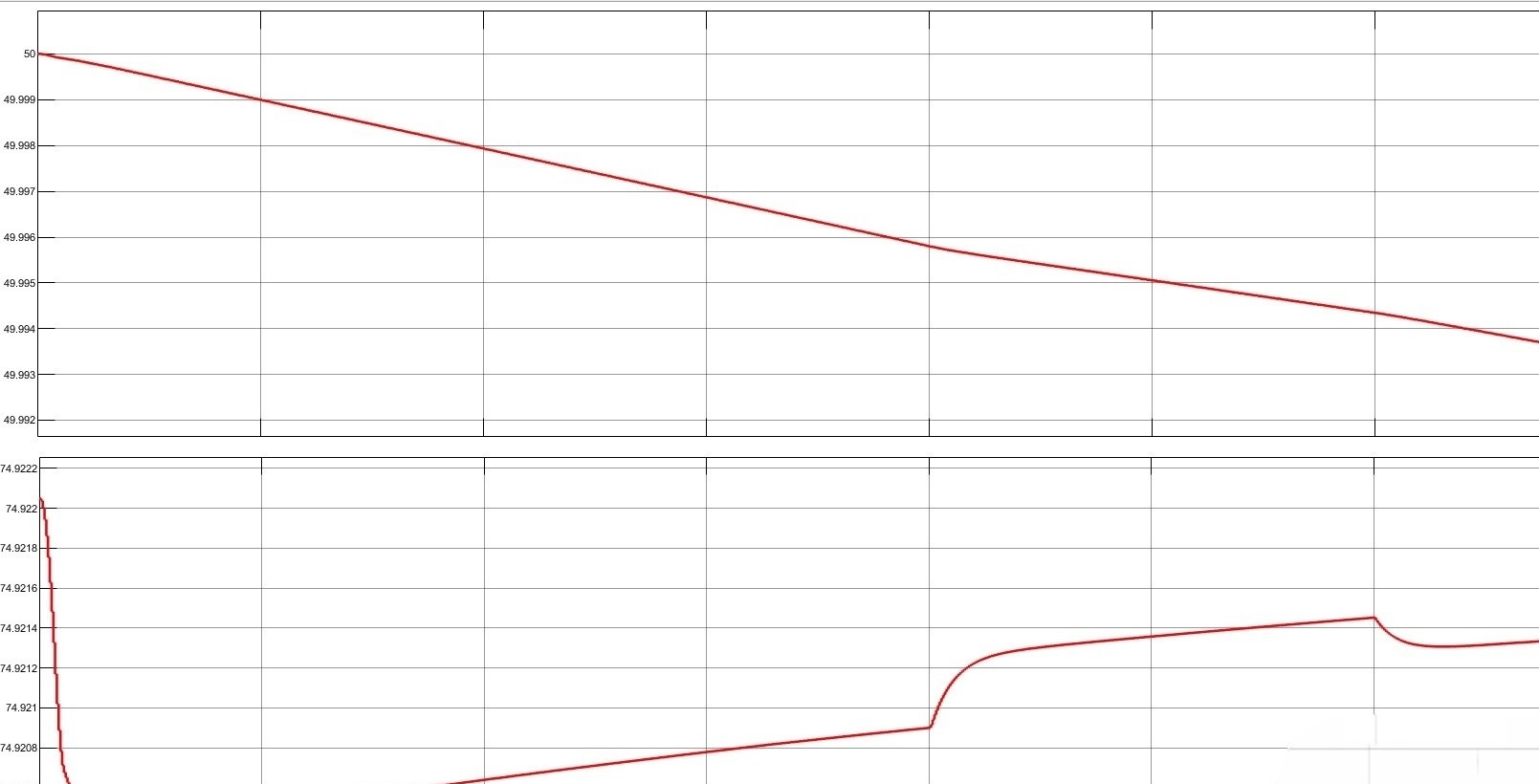

蓄电池的五个能量档位

给超级电容SOC划了五个区，在Stateflow里搞了个状态机：

放电下限区（SOC<20%）：切断放电，只允许充电
放电警戒区（20%~35%）：限功率放电
正常工作区（35%~75%）：撒开了干
充电警戒区（75%~90%）：降额充电
充电上限区（>90%）：硬关断

重点在于过渡区的滞回设计，防止在边界反复横跳：

matlab 复制代码

if soc > 0.75 && current_mode == DISCHARGE
    enter_charge_alert();  // 放电时进入充电警戒区的阈值降低
elseif soc < 0.35 && current_mode == CHARGE
    enter_discharge_alert(); // 反向滞回

实际跑起来发现，滞回宽度设在5%左右最合适，既能避免频繁切换，又不影响响应速度。

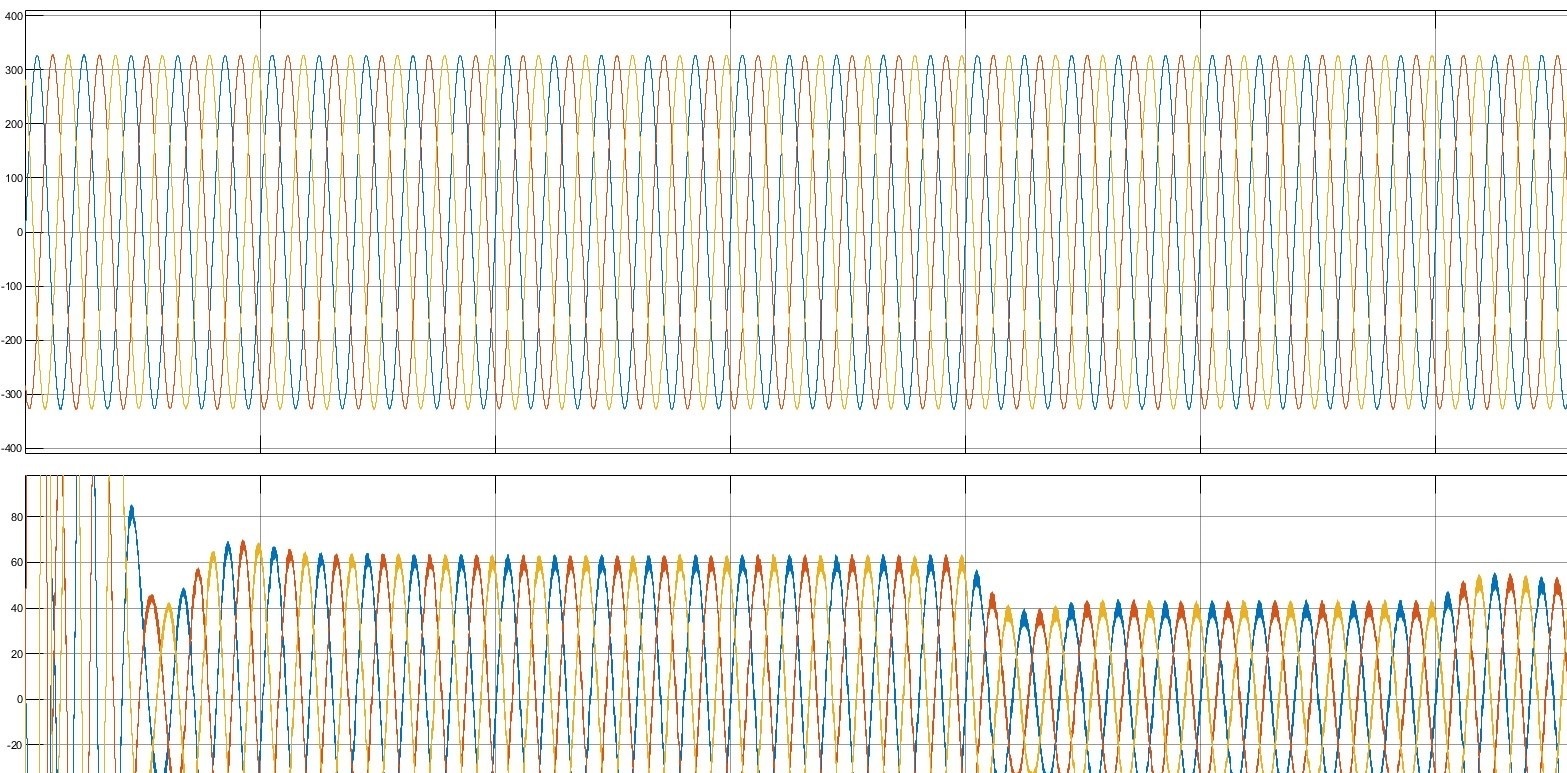

逆变控制的双闭环戏法

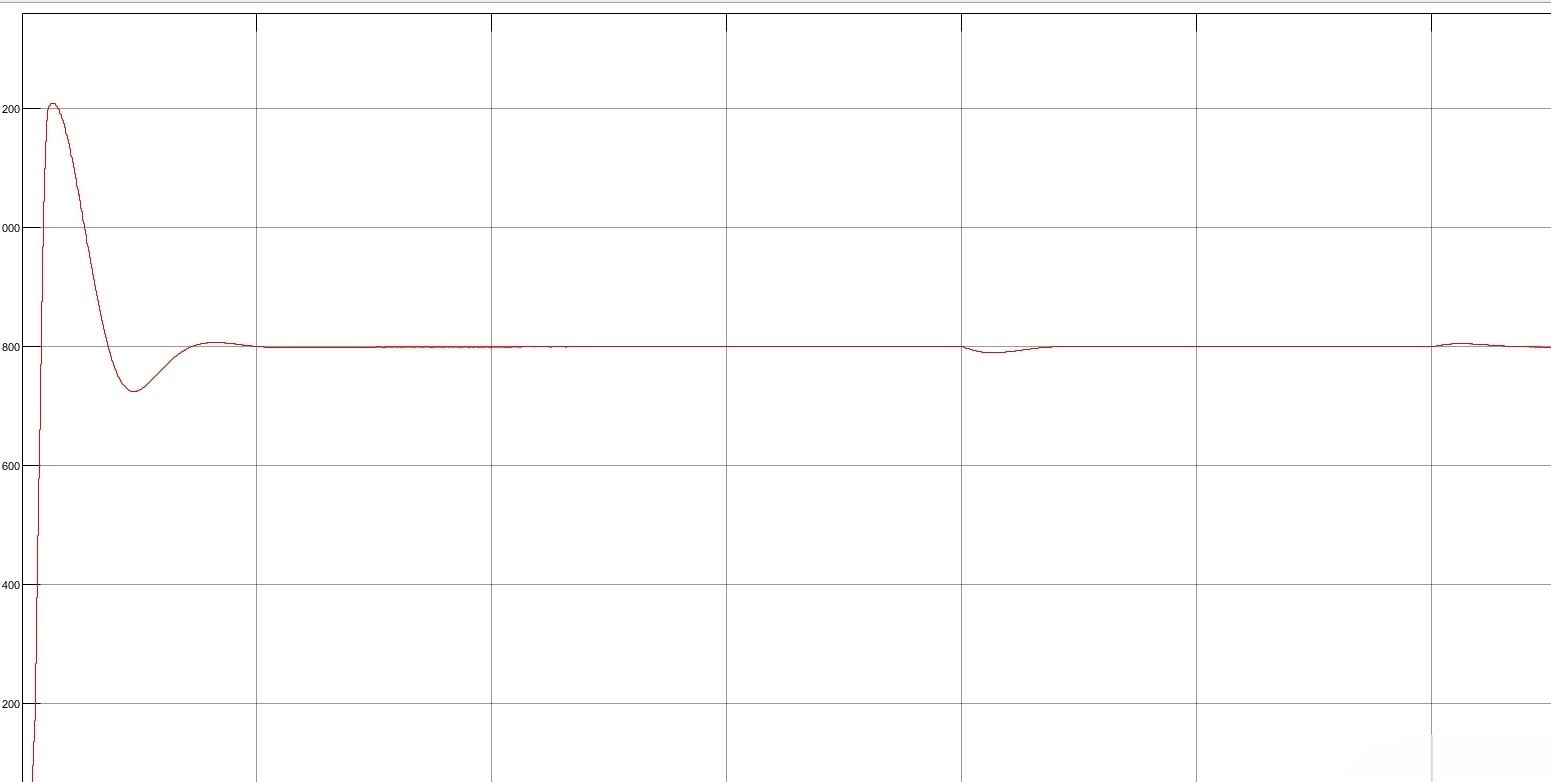

并网逆变这块，电压外环的PI参数特别关键。直流侧800V转交流311V时，电压环的积分时间常数得和电容容量匹配。在模型里试出来的黄金组合是Kp=0.5，Ki=50，响应时间控制在0.02秒内。

电流内环的PI参数倒是可以暴力计算：

matlab 复制代码

L = 5e-3;  // 滤波电感
R = 0.1;   // 等效电阻
Kp_i = L/(2*Ts);  // Ts是控制周期
Ki_i = R/L;

实测发现按这个算出来的参数，动态响应比试凑法快15%左右。PWM载波频率用10kHz时，THD能压到3%以下。有个骚操作是把调制波限幅值设为0.95，留点余量防止过调。

整个系统跑下来最吃资源的居然是超级电容的ESR模型------用Lookup Table实现的非线性等效电阻，比普通电阻模型多耗30%计算量。建议仿真时先用线性模型调参数，最后换详细模型验证。
