Maxwell-Simplorer联合仿真研究：SVPWM控制算法在永磁同步电机及其他电机中的应用

Maxwell-simplorer矢量联合仿真，svpwm控制算法，永磁同步电机。可换成其他电机进行分析研究。（018）

在电机控制领域，永磁同步电机（PMSM）因其高效率和高性能而备受青睐。而要实现对其精确控制，SVPWM（空间矢量脉宽调制）算法无疑是一个强有力的工具。今天，我们就来聊聊如何利用Maxwell-Simplorer进行矢量联合仿真，结合SVPWM算法来控制永磁同步电机。

首先，我们得了解一下SVPWM的基本原理。简单来说，SVPWM通过控制逆变器的开关状态，生成一个旋转的电压矢量，从而驱动电机。这个算法的核心在于如何将三相电压转换为两相电压，再通过PWM信号控制逆变器。听起来有点抽象？别急，我们来看一段代码：

python 复制代码

def svpwm(Ualpha, Ubeta):
    U = np.sqrt(Ualpha**2 + Ubeta**2)
    theta = np.arctan2(Ubeta, Ualpha)

    # 扇区判断
    sector = int(theta / (np.pi / 3))

    # 计算占空比
    T1 = np.sin(sector * np.pi / 3 - theta) * U
    T2 = np.sin(theta - (sector - 1) * np.pi / 3) * U
    T0 = 1 - T1 - T2

    return T0, T1, T2

这段代码实现了SVPWM的基本逻辑。Ualpha和Ubeta是两相电压，通过计算电压矢量的模长和角度，确定当前所处的扇区，然后根据扇区计算占空比。最后，生成的占空比信号可以用来控制逆变器的开关状态。

接下来，我们利用Maxwell-Simplorer进行矢量联合仿真。Maxwell是一款强大的电磁场仿真软件，而Simplorer则专注于系统级仿真。将两者结合，可以更真实地模拟电机控制系统的动态响应。

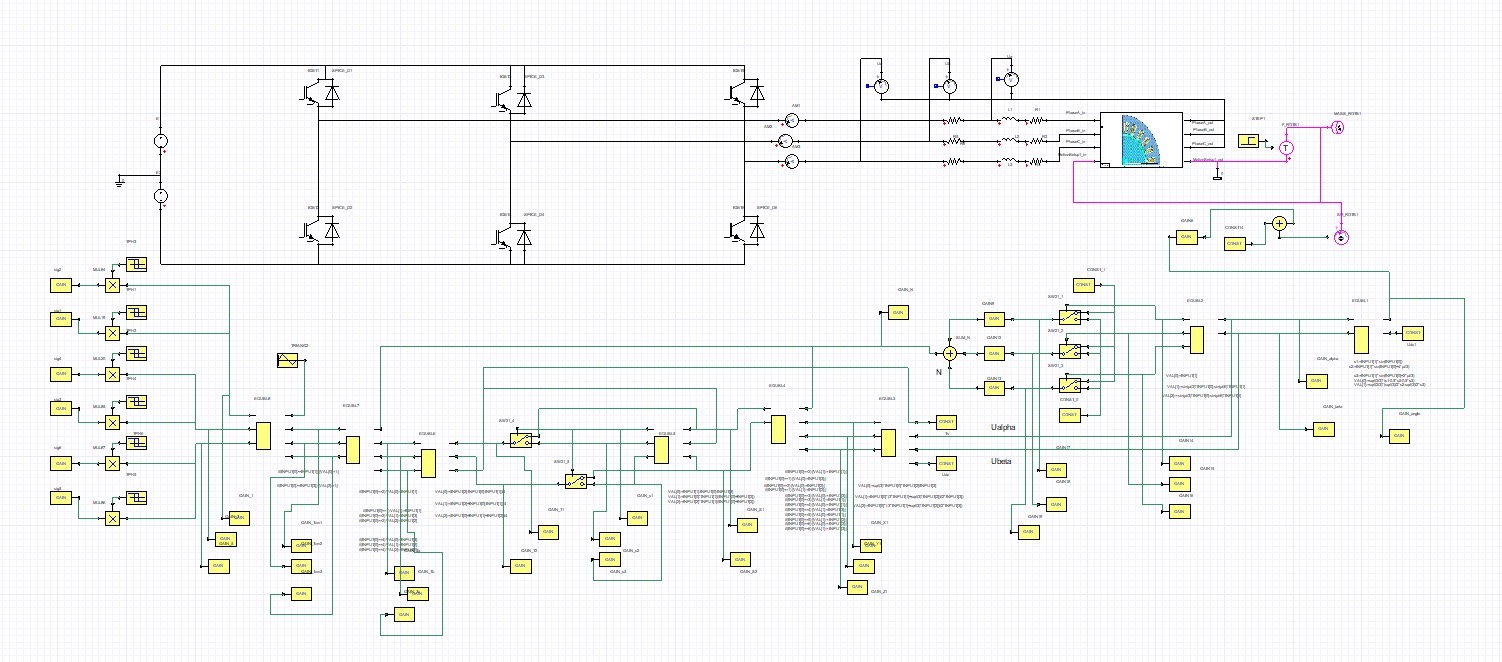

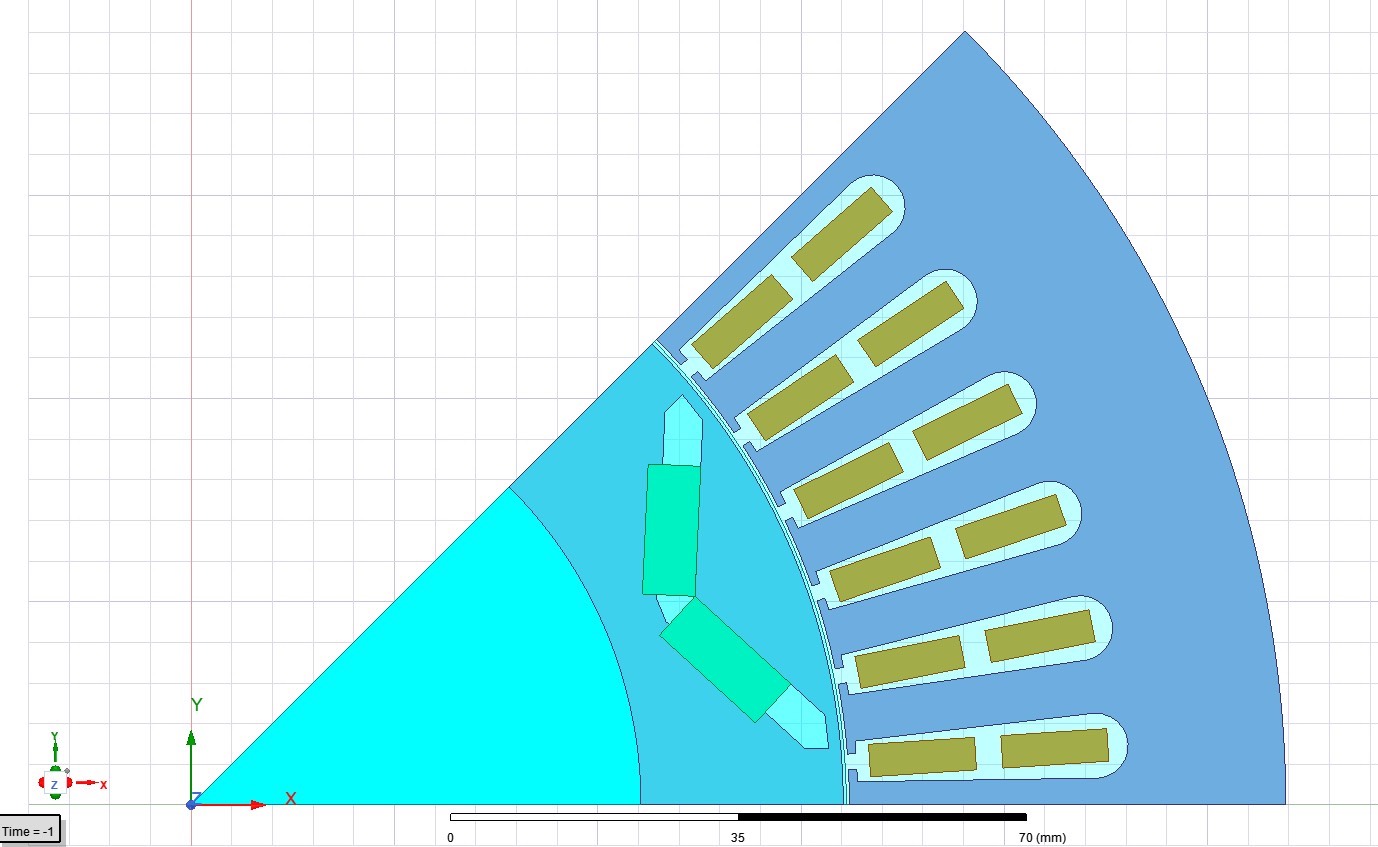

在Maxwell中，我们首先建立永磁同步电机的模型，设置电机的参数，如极对数、定子电阻、电感等。然后，在Simplorer中搭建控制系统，包括SVPWM算法、逆变器模型和速度环、电流环控制器。

python 复制代码

# Maxwell中设置电机参数
motor = MaxwellMotor(poles=4, Rs=0.5, Ld=0.01, Lq=0.01)

# Simplorer中搭建控制系统
controller = SVPWMController()
inverter = InverterModel()
speed_loop = SpeedLoopController()
current_loop = CurrentLoopController()

在仿真过程中，我们可以观察到电机的转速、转矩、电流等参数的动态变化。通过调整控制器的参数，如PI控制器的比例增益和积分时间，可以优化系统的响应速度和稳定性。

python 复制代码

# 调整PI控制器参数
speed_loop.set_gains(Kp=0.5, Ki=0.1)
current_loop.set_gains(Kp=1.0, Ki=0.2)

仿真结束后，我们可以通过分析波形来评估控制系统的性能。例如，观察电机的转速是否能够快速跟踪设定值，电流是否平稳，转矩波动是否在可接受范围内。

python 复制代码

# 分析仿真结果
plt.plot(time, speed, label='Speed')
plt.plot(time, torque, label='Torque')
plt.legend()
plt.show()

当然，永磁同步电机只是众多电机类型中的一种。我们完全可以将这种方法应用到其他类型的电机上，如感应电机、开关磁阻电机等。只需要在Maxwell中建立相应的电机模型，并调整控制算法即可。

总的来说，利用Maxwell-Simplorer进行矢量联合仿真，结合SVPWM算法，可以有效地实现对永磁同步电机的精确控制。通过不断优化控制参数，我们可以进一步提升系统的性能，满足不同应用场景的需求。

好了，今天就聊到这里。如果你对电机控制感兴趣，不妨动手试试，看看能否实现更复杂的控制策略。毕竟，实践出真知嘛！
