● 八路IEPE振动传感器输入RJ45网口输出
● 内置4mA恒流源给IEPE振动传感器供电
● 自动采集并通过UDP/TCP协议上报数据
● 可以通过指令设定模块IP等参数
● 直流电源供电：24VDC
● 可靠性高，采集方便，易于应用
● 可选金属防水盒安装,可防水防潮
● 可工作在港口和桥梁等恶劣环境
● 常规蓝色阻燃外壳尺寸：120 x 70 x 43mm

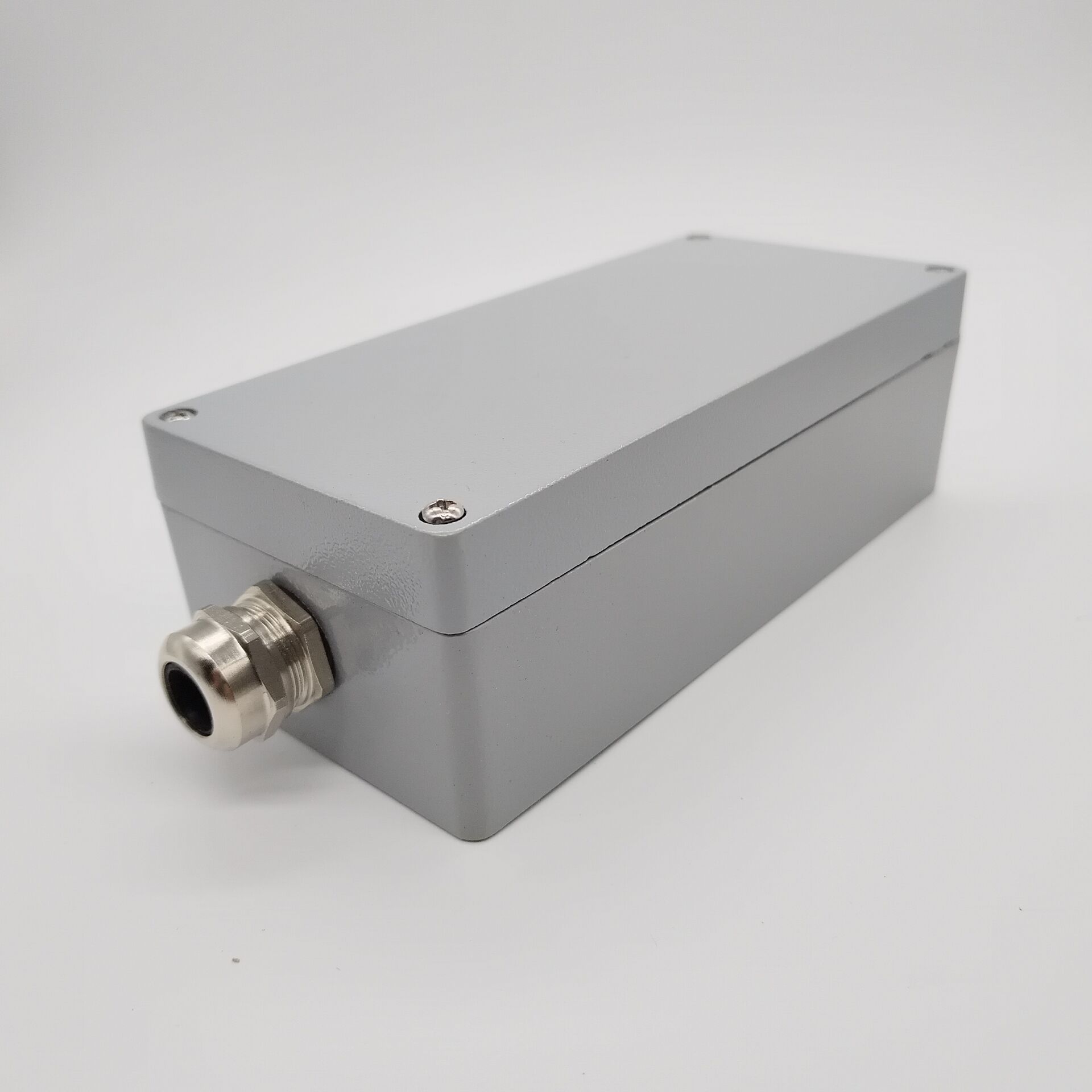

● 金属外壳尺寸：175 x 80 x 56mm
典型应用：
● 桥梁振动监测
● 摩天大楼振动测量
● 轨道交通振动检测
● 起重机3轴振动测量
● 龙门吊监测
● 港口起重机械
● 电机振动
● 麦克风音频测量
● 风电设备振动监控系统
产品概述：
IBFKJ288产品是一种物联网和工业以太网采集模块，实现了传感器数据采集并发送到网络。IEPE是"Integrated Electronics Piezo-Electric"的缩写，即集成电路型压电式传感器。这种带内置电子器件的压电传感器已成为工业应用领域的标准。半导体电路将压电传感器的高阻抗信号转换为更容易传输的低阻抗电压信号。借助IEPE，只需一根任意长度的标准电缆即可实现电源供给和信号传输，不会因电缆移动而产生测量误差。
IBFKJ288系列产品包括电源调理，模拟量同步采集，恒流源输出和RJ-45网络接口通信。通讯方式采用UDP/TCP协议。用户可设置模块IP地址、子网掩码等。
IBFKJ288系列产品是基于单片机的智能监测系统，用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。
IBFKJ288系列产品按工业标准设计、制造，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
功能简介：
IBFKJ288 远程I/O模块，可以用来同步测量八路IEPE模拟量信号。同时每路都有一个4mA的恒流源可以给传感器供电，方便测量。
1、模拟信号输入
16位AD采集，8路模拟信号0-±10V输入。同步采集速度20K SPS。
2、通讯协议
通讯接口： RJ-45网络接口。网口位置的两个指示灯，网线插上之后Link灯(绿灯)会亮，有数据时Data灯（黄灯）会不定时的闪烁。
通讯协议：采用UDP/TCP协议，数据自动上报。
通信响应时间：小于10mS。
3、抗干扰
模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块。
产品型号：
IBFKJ288 - U□ - RJ45 - □
输入电压或电流信号值 外壳
IEPE：IEPE传感器输入(默认型号) 缺省： 常规蓝色阻燃外壳
U1：0-5V D： 外加金属外壳
U2：0-10V 通讯接口
U5：0-±5V RJ45： 输出为RJ-45网络接口
U6：0-±10V
U8：用户自定义
产品默认的型号是IBFKJ288-IEPE-RJ45，其他参数输入需要定制。
选型举例1：
型号：IBFKJ288-IEPE-RJ45 表示8路IEPE传感器信号输入，输出为RJ-45网络接口
选型举例2：
型号：IBFKJ288-U5-RJ45 表示8路0-±5V信号输入，输入端无恒流源，输出为RJ-45网络接口
选型举例3：
型号：IBFKJ288-IEPE-RJ45-D 表示8路IEPE传感器信号输入，输出为RJ-45网络接口，外加金属外壳
IBFKJ288通用参数：
(typical @ +25℃，Vs为24VDC)
模拟量输入：AD精度： 16位
输入范围： 0-±10VDC
恒流源： 4mA(±1mA)
温度漂移： ±10 ppm/℃ (±30 ppm/℃, 最大)
输入电阻： 大于100KΩ
采样速率： 20K SPS
通 讯： UDP/TCP通讯协议
接 口： RJ-45网络接口。
工作电源： 24VDC(±10%)供电，内部有防反接和过压保护电路
功率消耗： 小于3W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 95% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
蓝色阻燃外壳尺寸： 120 x 70 x 43mm
金属外壳尺寸： 175 x 80 x 56mm
