计算机网络传输层应用层综合实验8:三次握手与四次挥手

兰生幽谷,不为莫服而不芳;

君子行义,不为莫知而止休。

TCP建立连接是三次握手,然后传输数据,终端连接是四次挥手。在本实验平台上可以完美展示。

七.Tcp三次握手和四次挥手

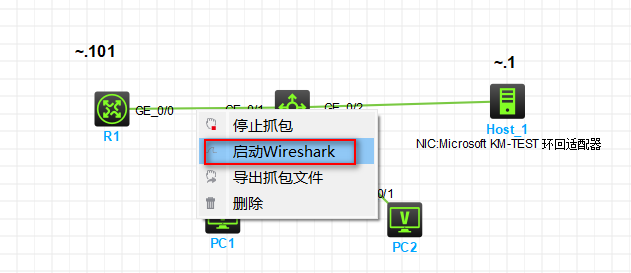

7.1在HCL的R1到交换机的链路上启动wireshark抓包。

图56

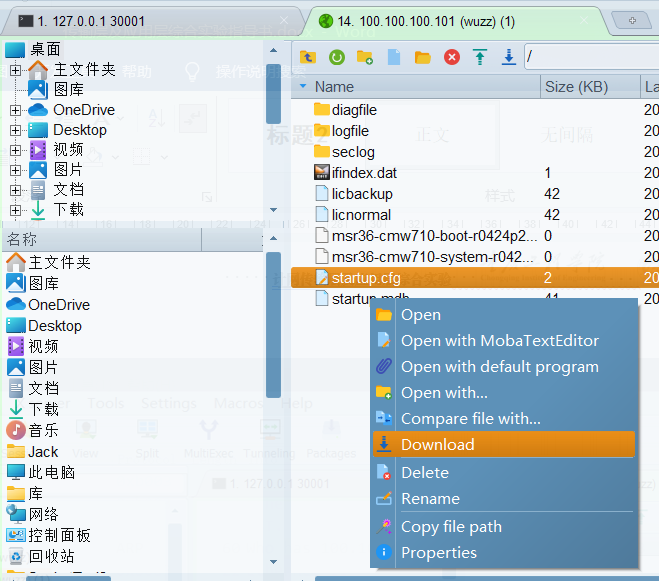

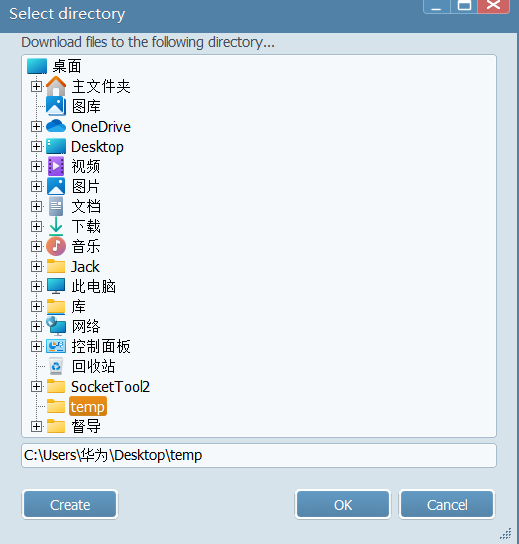

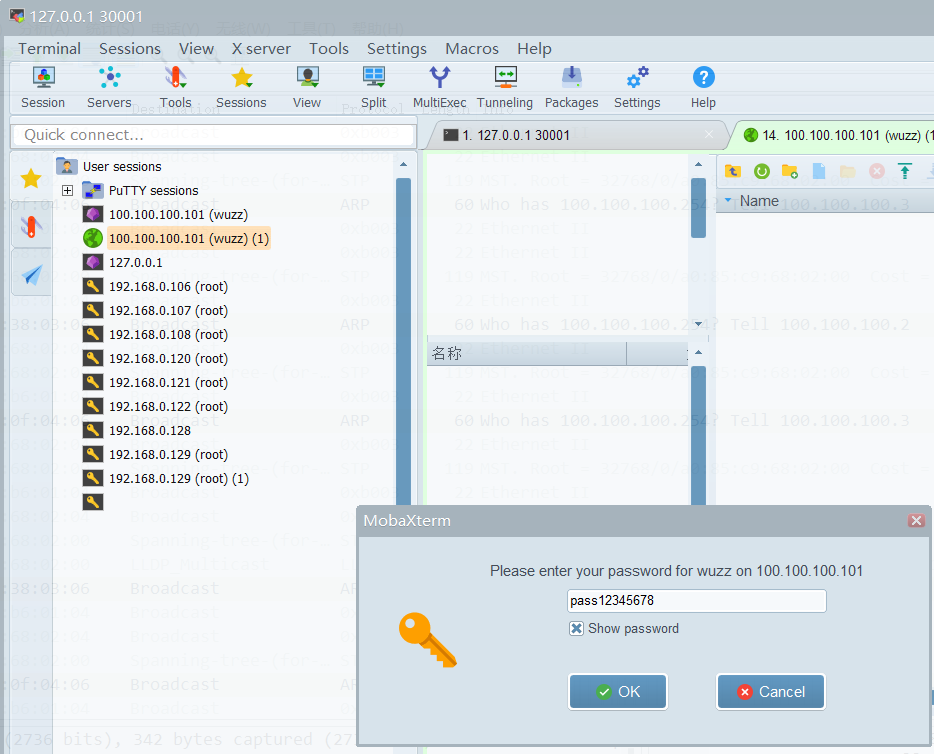

访问R1上ftp网站,将startup.cfg备份下来

图57

图58

图59

关闭mobaxterm终端

查看wireshark抓包工具,用ftp协议过滤

图60

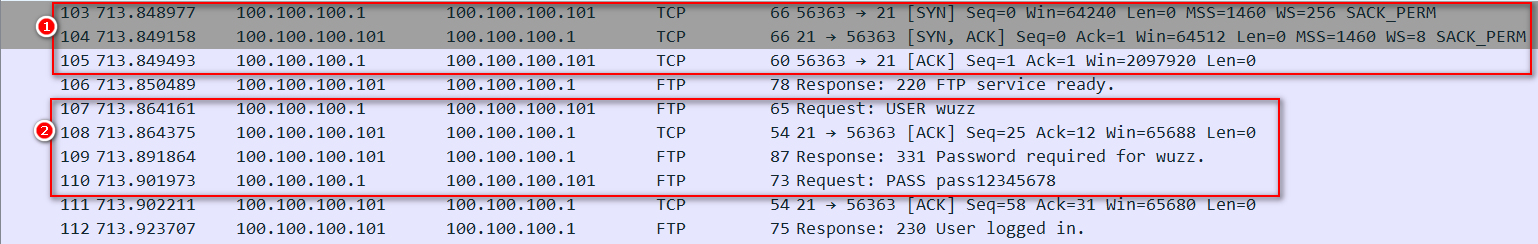

过程一:在方框①中,完成三次握手,建立连接。

用户名和口令都抓出来了

然后用tcp过滤,耐心查找。这里我只列出了四次挥手的包。三次握手在前面可以找到。

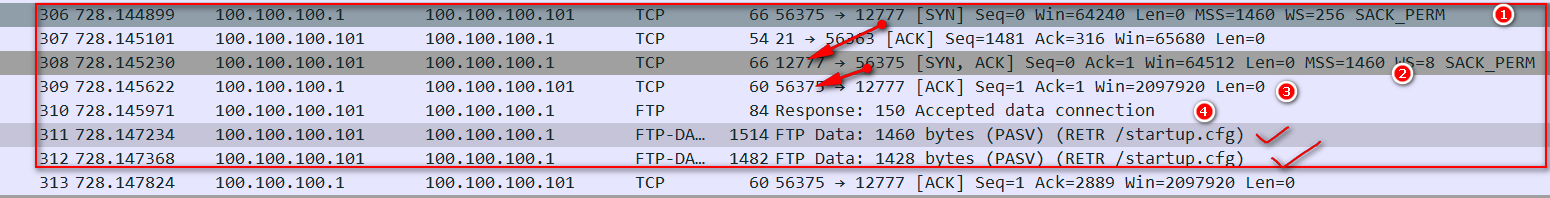

紧接着看见拷贝startup.cfg数据的包:

图61

方框中的①是客户端请求连接,②服务器同意并请客户端建立连接,③客户端同意,④双方准备传送数据完毕,然后两个包是startup.cfg的数据传输。

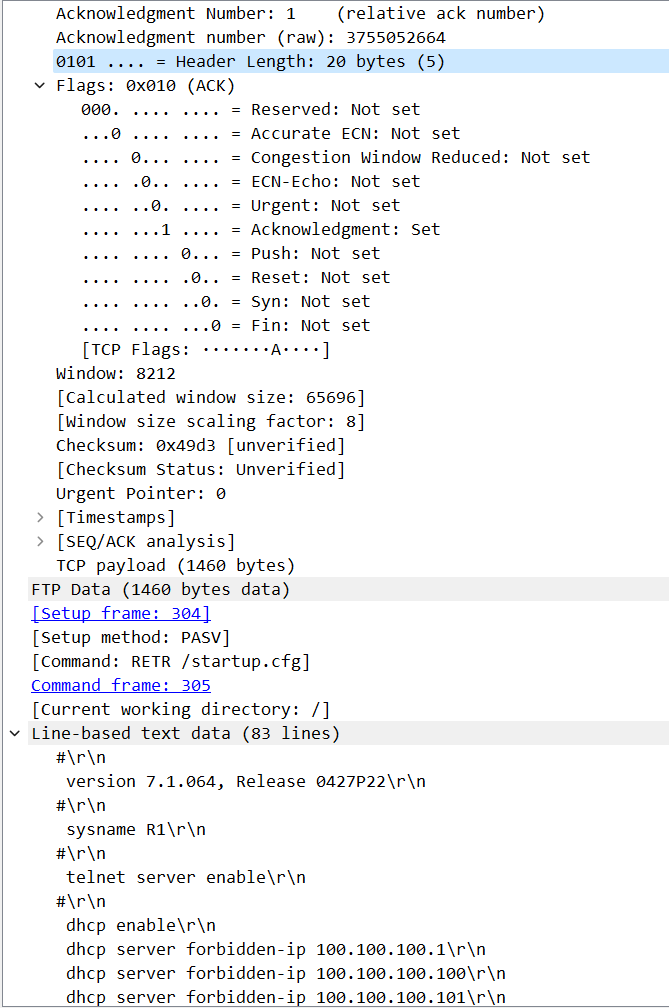

我们看看start.up上是什么内容:

图62

这是部分数据。

随后关闭mobaxterm工具

图63

图64

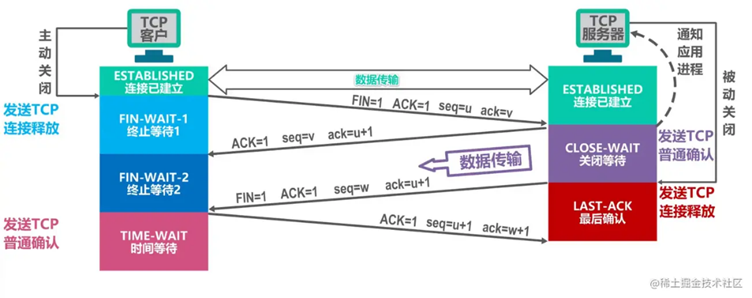

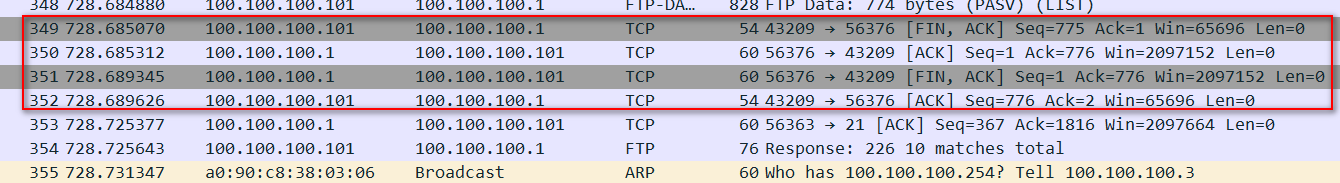

抓包中可以看见四次挥手。

7.2用socket工具实验

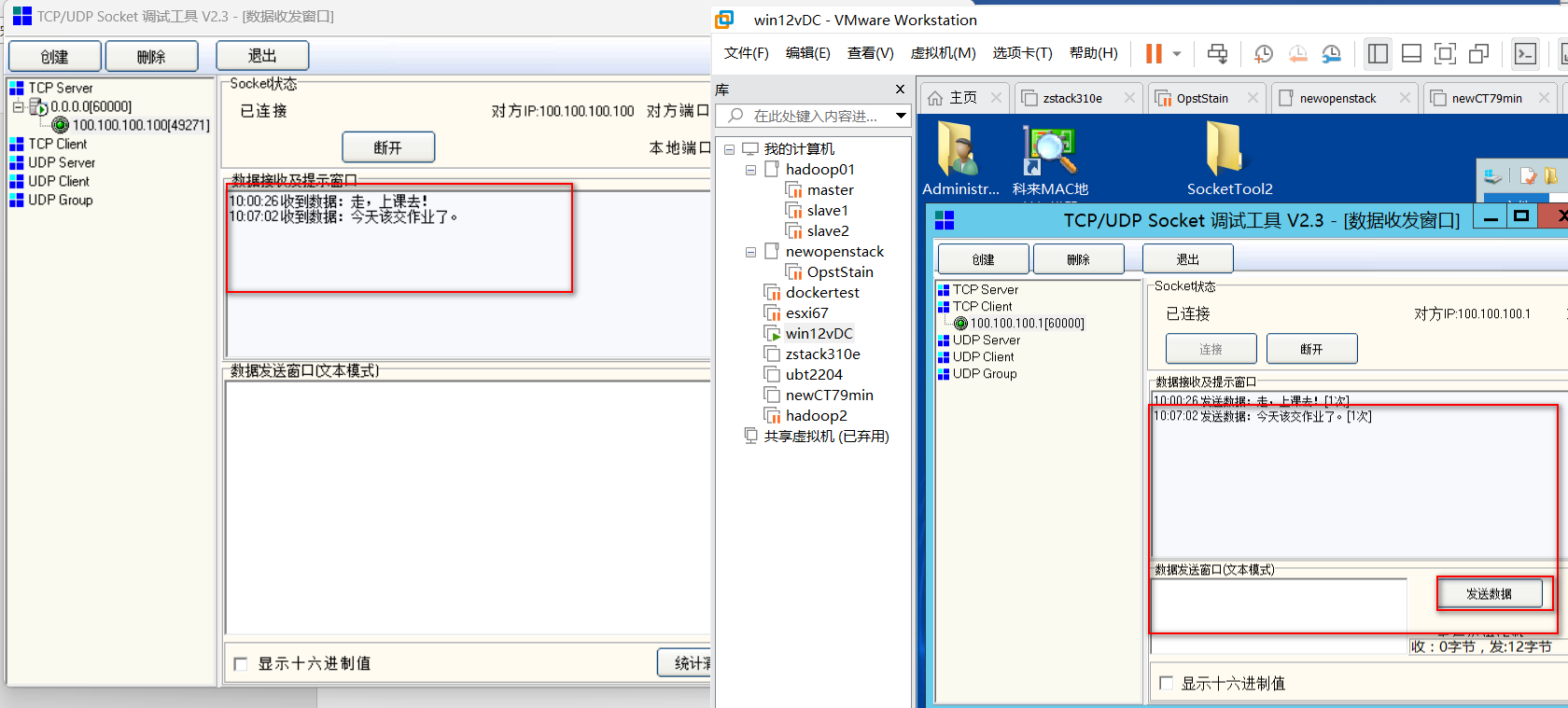

在宿主机上启动socket服务器端,用100.100.100.0/24这个网段,开展实验。在宿主机上启动tcp server

图65

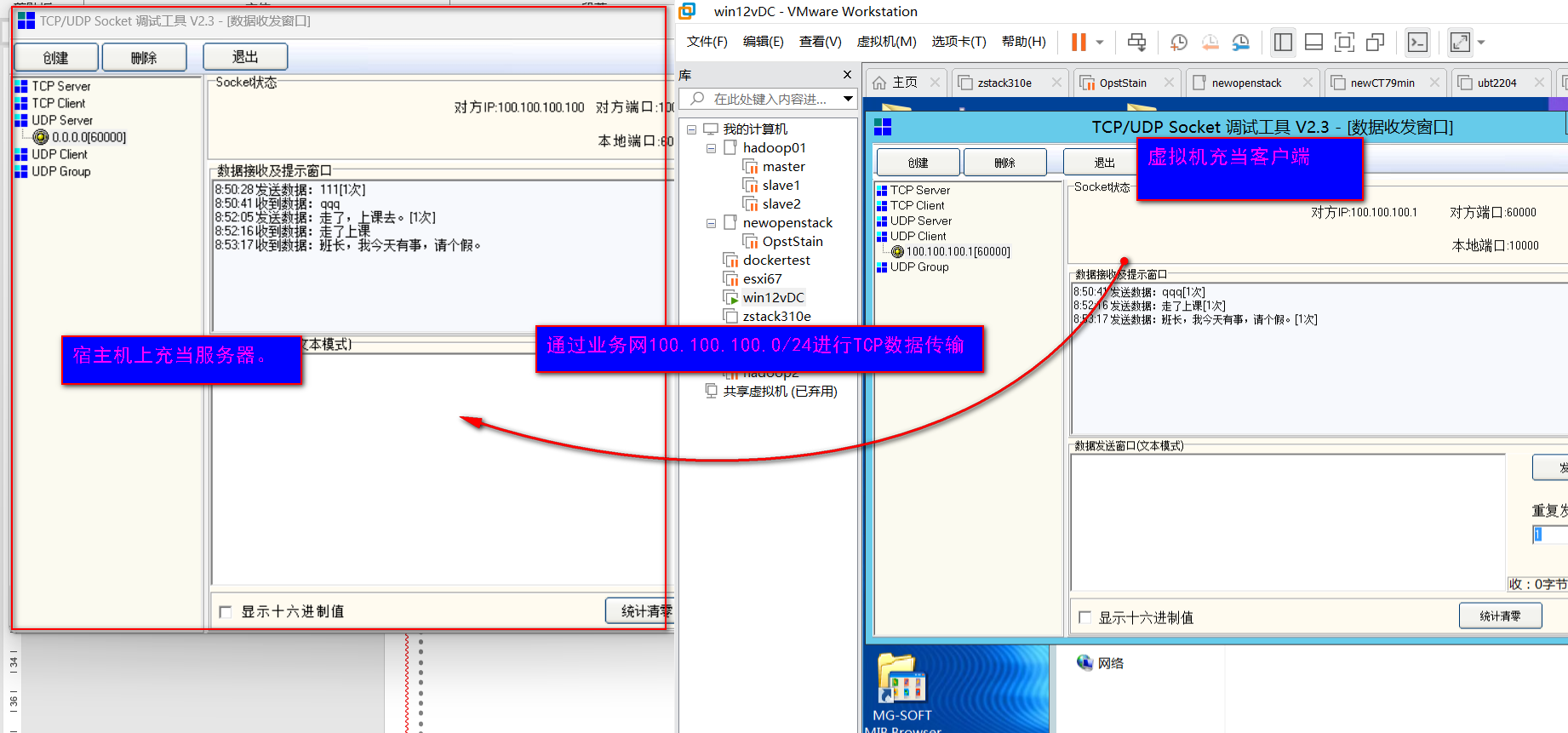

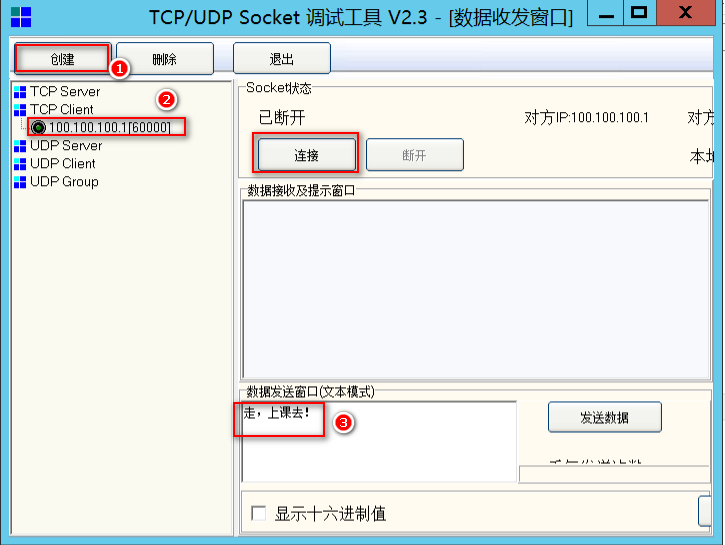

在虚拟机上启动tcp client,设置好网络

图66

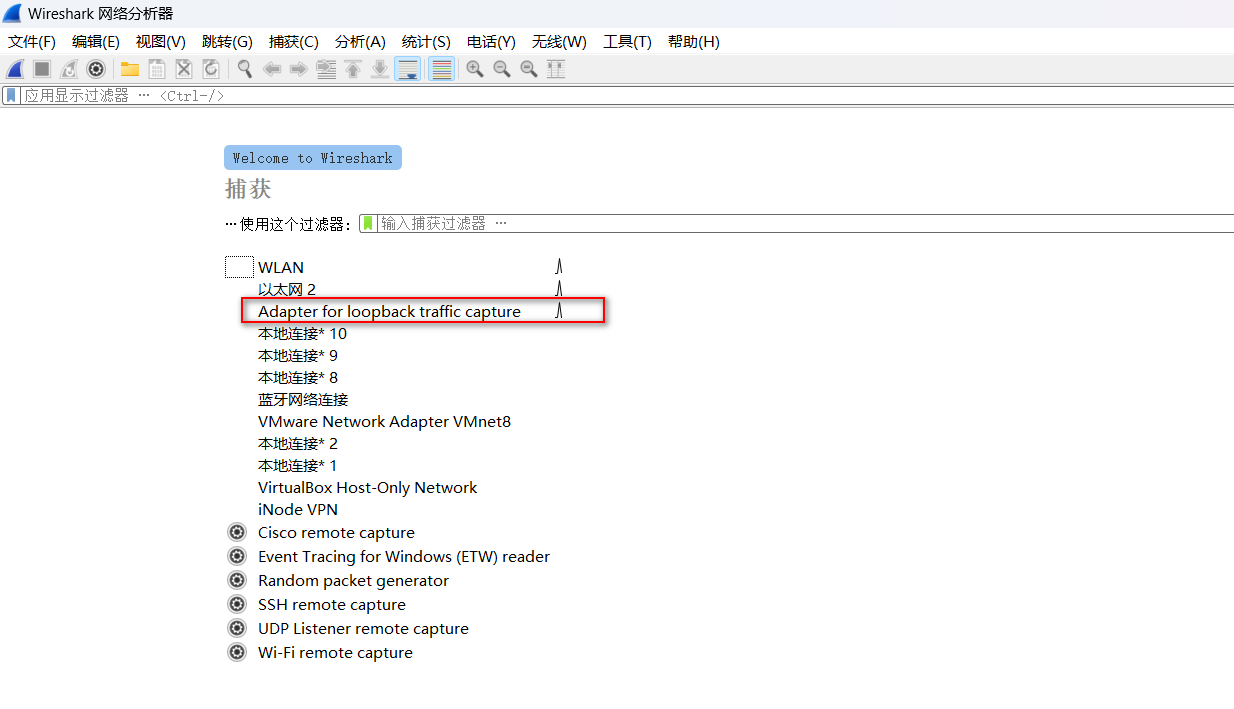

启动wireshark,选好网卡

图67

图68

【总结与思考】

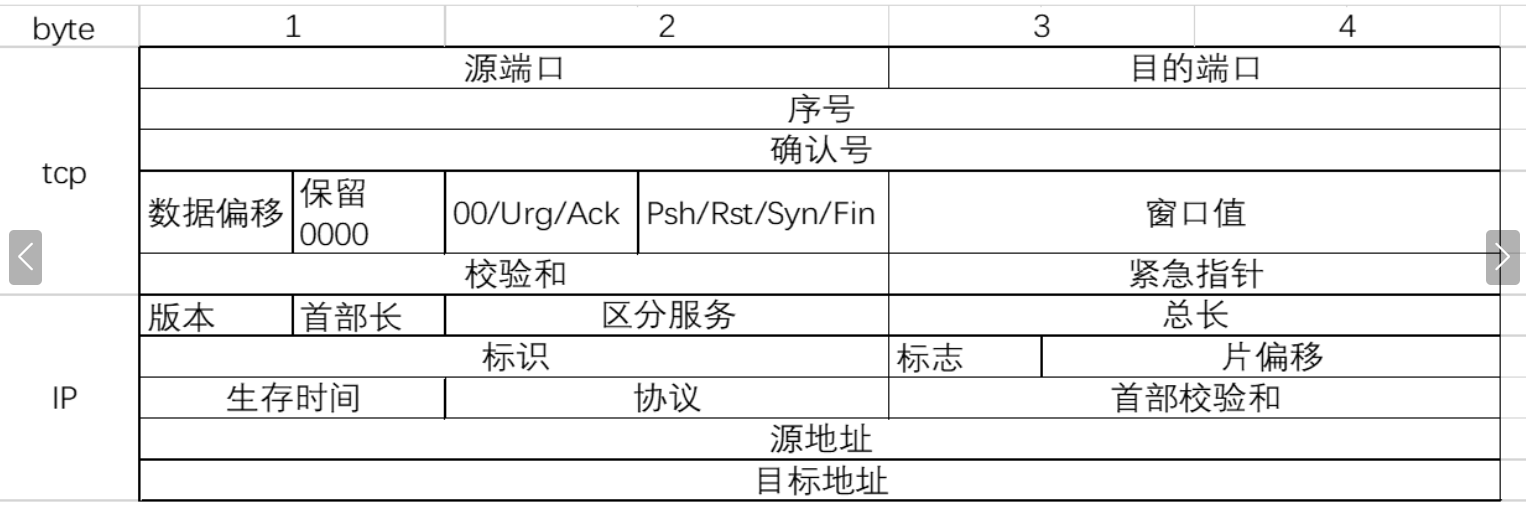

从三次握手中,选一个包,完成下列表格:

时间匆忙。以后在番外篇里再添加其他服务。
