R 语言科研绘图第 87 期 --- 3D柱状图-基础

Tiger Z2025-12-10 13:17

在发表科研论文的过程中，科研绘图是必不可少的，一张好看的图形会是文章很大的加分项。

为了便于使用，本系列文章介绍的所有绘图都已收录到了 sciRplot 项目中，获取方式：

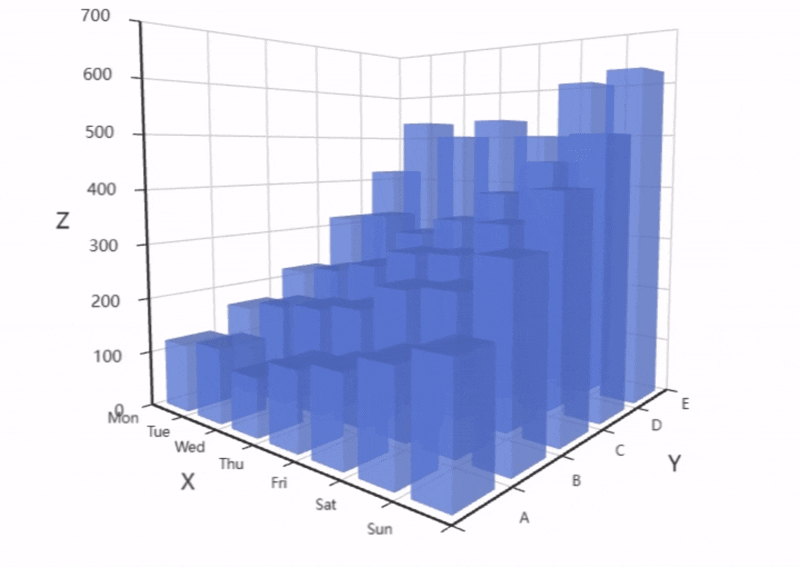

R 语言科研绘图模板 --- sciRplothttps://mp.weixin.qq.com/s/QA_8LVqjkdg4A16zLonw4w?payreadticket=HHIqFxz_OfU0atZoOavvxF21GsCn4ZhX53iz2CB-EhqY7xdwApwAvXFOM1fu-mnJv8XJGWU本期绘图预览：

1. 导入包

我们首先导入本期绘图用到的 R 包：

复制代码

library(echarts4r)

2. 准备数据

接下来我们导入绘图用到的数据，在 sciRplot 中给大家提供了测试数据：

复制代码

data <- sciRplot_data

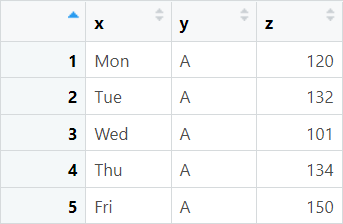

查看下数据格式：

3. 准备配色

颜色的选择往往是一件让人特别纠结的事情，这里我们直接使用 sciRcolor 来设置配色：

复制代码

colors <- sciRcolor::pal_scircolor(37)[1]

sciRcolor 是为了 R 语言科研绘图开发的配色工具，包含了 100 种常用配色，详细信息见：

R 语言科研配色工具 --- sciRcolorhttps://mp.weixin.qq.com/s?__biz=MzkwMjM0MzA5MA==&mid=2247488147&idx=1&sn=12fd884d3cfd9108b6a913fdb3647430&scene=21&poc_token=HGhC-mijrG-KdwNBtfrL_Il4OU-eA1LsPdTUevFM

4. 绘制图形

接下来我们通过下面的代码来绘制图形：

R 复制代码

p <-
  data |>
  e_charts(x) |>
  e_bar_3d(y, z, shading='realistic',
           itemStyle = list(opacity=0.8, color=colors)) |>
  e_x_axis_3d(axisLabel = list(textStyle = list(fontSize=10))) |>
  e_y_axis_3d(axisLabel = list(textStyle = list(fontSize=10))) |>
  e_grid_3d(viewControl = list(alpha = 5))
p

5. 保存图形

最后我们保存绘制的图形：

R 复制代码

library(htmlwidgets)
saveWidget(p, "save/3D-bar-base.html", selfcontained = TRUE)

复制代码

sciRplot 介绍

为了解决 R 语言中科研绘图的问题，我推出了 sciRplot 项目。sciRplot 项目包含了以下内容：

① 100 种绘图代码，按照图形类型进行分类，包含 60 种基础绘图 和 40 种进阶绘图

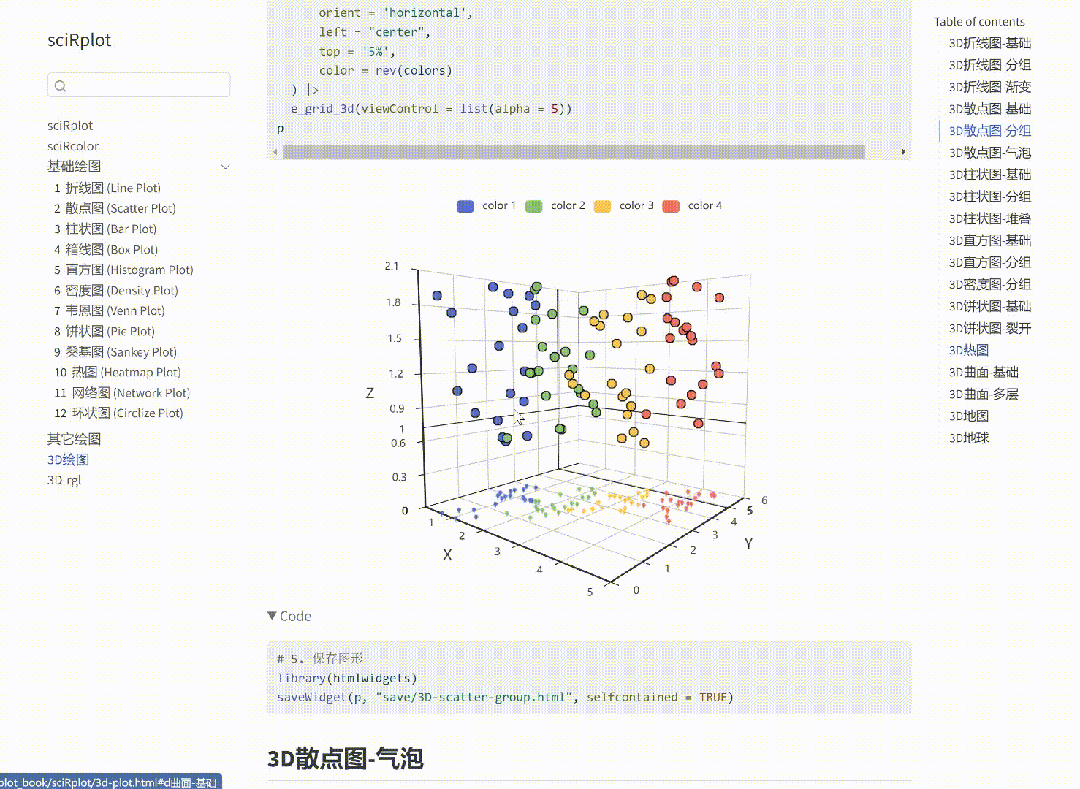

② 配备一站式 html文档 ，包含测试数据 ，代码一键复制 ，交互式阅读提高用户体验
