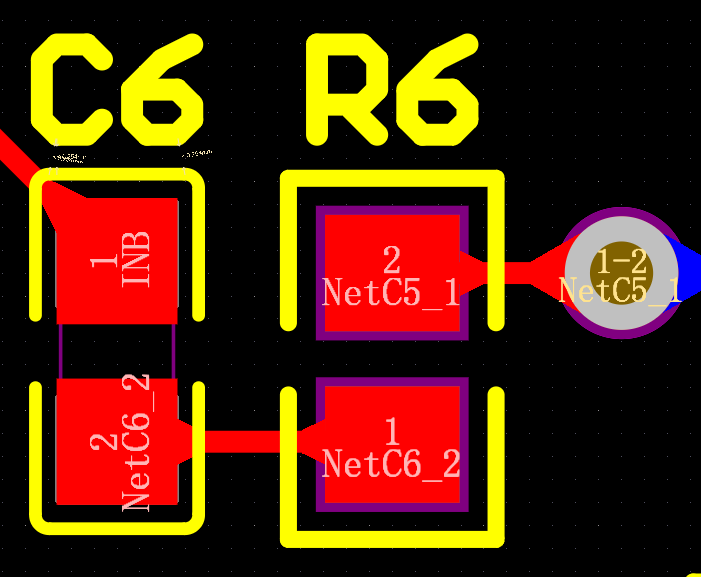

大家好，我们今天来学习泪滴。泪滴是个什么东西呢，我给大家放个图片。
泪滴就是这种走线进入过孔时候连接处的结构。
泪滴有什么作用呢？泪滴可以增强机械强度，避免连接断裂的情况，另外还可以降低阻抗跳变，改善电气连接。
1、添加泪滴

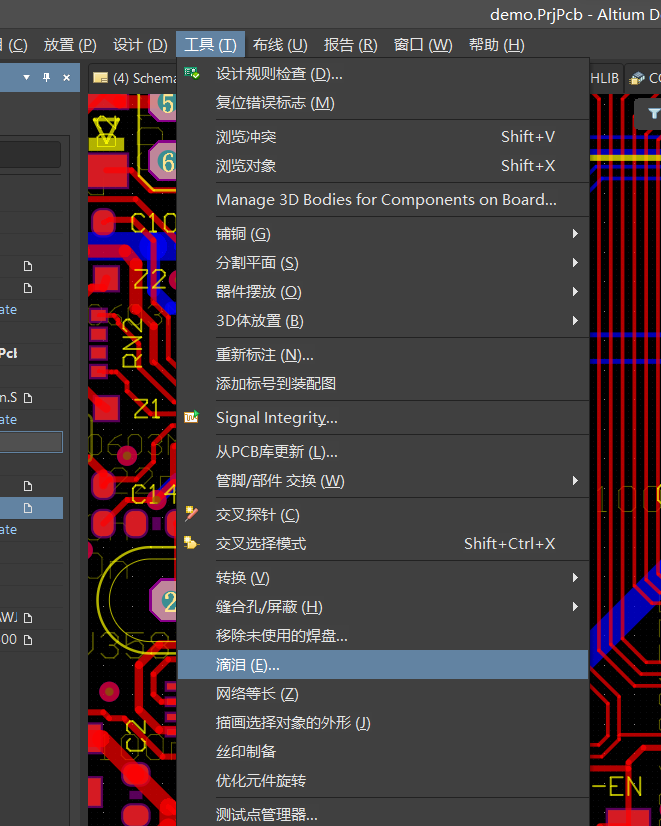

打开工具，找到滴泪。

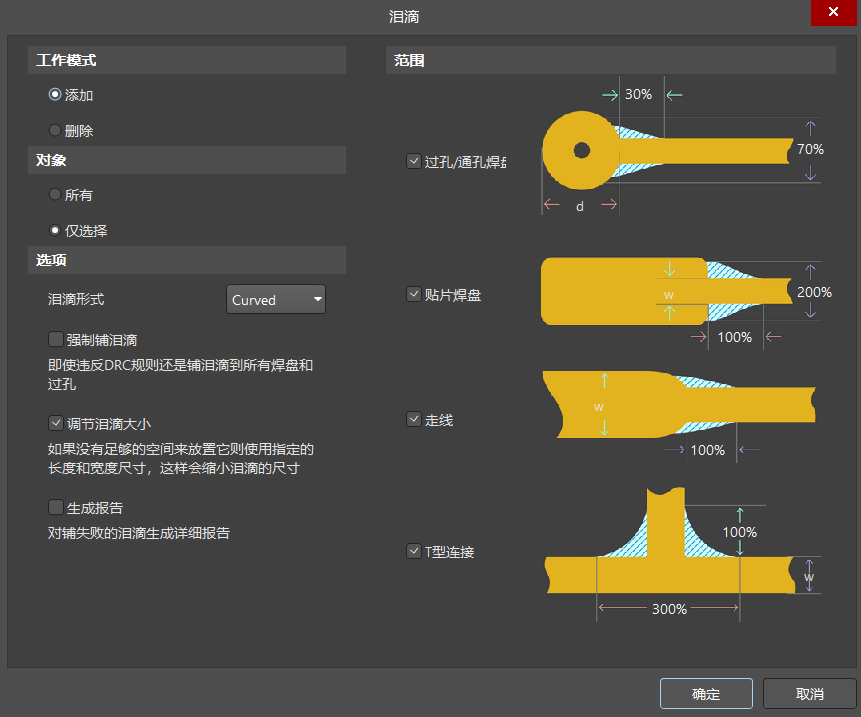

弹出下图界面。
我这里简单介绍一下，左侧可以选择是添加还是删除，操作对象也可以选择所有或者仅选择。泪滴形式有两种，一种是走线，一种是圆弧。右侧可以对四种泪滴进行选中，甚至泪滴的长宽都可以调整。我们来看一下对比。

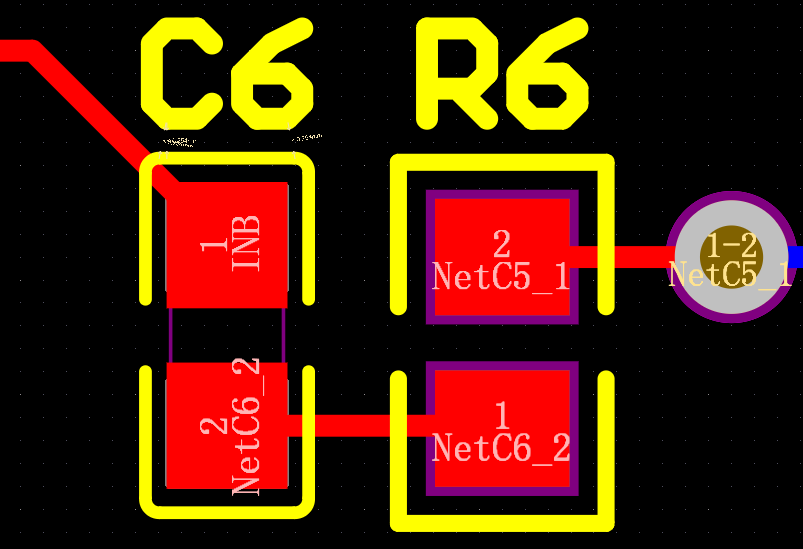

首先是不铺泪滴的情况。
这是铺了线性泪滴。
这是铺了圆形泪滴。
可以看到在走线的角度上有一定区别。
