血氧仪模块设计与技术实现备忘录（PC-60FW）

---

适用项目：桑拿控制 APP 中的血氧仪模块

设备型号：PC-60F / PC-60FW（蓝牙血氧仪）

功能：实时显示血氧、脉率、PI，心率动画、波形、趋势图、历史记录（最多 20 条）、国际化

---

1. 模块整体架构概览

1.1 主要文件列表

血氧模块主要集中在 lib/app/oximeter_module/ 下（名字可能略有差异，但核心是这些）：

• 协议与数据模型

  • pc60f_protocol_parser.dart

    负责按照 PC-60F 协议解析原始字节流，拆成：

    • 参数数据 Pc60fOxiData（SpO₂、PR、PI、状态、电量）
    • 波形数据 Pc60fWaveFrame（5 个波形点）

  • oximeter_models.dart / oximeter_models.g.dart

    • Hive 模型 OximeterRecord：血氧历史记录（时间 + SpO₂ + PR + PI + 电量）
    • 业务内部模型 Spo2TrendPoint：趋势图数据点

• 蓝牙与解析层

  • oximeter_ble_service.dart

    • 使用 flutter_blue_plus 进行扫描、连接、发现服务/特征值

    • 订阅 notify 特征，组包后交给 Pc60fProtocolParser

    • 对外暴露：

      • scanStream：扫描到的 ScanResult 列表
      • dataStream：解析后的 Pc60fOxiData 流
      • waveStream：解析后的 Pc60fWaveFrame 流

• 业务控制层（GetX）

  • oximeter_controller.dart

    • 管理扫描、连接状态
    • 维护当前 SpO₂ / PR / PI / 电量 / 状态文本 key
    • 维护趋势图数据 spo2Trend
    • 维护波形图数据 waveformPoints
    • 处理历史记录：Hive 读写 & 最大 20 条

  • oximeter_bindings.dart

    • GetX Binding：在路由进入血氧页面时，注入 OximeterController（以及 BLE service 等）

• UI 层

  • oximeter_home_page.dart
    血氧首页：实时数据、折线趋势图、波形图、心率心形动画、保存按钮
  • oximeter_connect_page.dart
    搜索附近血氧设备并连接
  • oximeter_history_page.dart
    列出最多 20 条历史测量记录
  • heart_beat_widget.dart
    心率动画（心形随 PR 变化"咚 / 咚咚"跳动）
  • spo2_trend_chart.dart
    使用 fl_chart 绘制最近 60 秒 SpO₂ 趋势折线图，带简单坐标
  • oxi_waveform_chart.dart
    使用 fl_chart 绘制脉搏波形（50Hz 数据），更适合看节律是否规则

• 路由与国际化

  • 路由：在 AppPages.pages 里注册：

    • /oximeter/home
    • /oximeter/connect
    • /oximeter/history

  • i18n：在 app_translations.dart + assets/i18n/*.json 里增加 oxi_* 一组 key

---

2. 数据流与调用关系

用文字版的"架构图"表示整个流程：

PC-60F 血氧仪 (BLE)
        │  (原始字节流 notify)
        ▼
OximeterBleService (flutter_blue_plus)
  - 扫描、连接
  - 监听 notify
  - 按 PC-60F 协议截帧 → 交给 parser
        │
        ▼
Pc60fProtocolParser
  - 校验帧头 + 长度 + CRC-8
  - 解析 SpO2 参数帧 → Pc60fOxiData
  - 解析波形帧 → Pc60fWaveFrame
        │
        ▼
OximeterController (GetX)
  - 更新 spo2 / pr / pi / batteryLevel / statusText
  - 更新 spo2Trend（60 秒窗口）
  - 更新 waveformPoints（200 点窗口）
  - 手动保存测量到 Hive (OximeterRecord, 最多 20 条)
        │
        ▼
UI 页面
  - OximeterHomePage：实时卡片 + 折线 + 波形 + 心形动画 + 保存按钮
  - OximeterHistoryPage：历史列表
  - OximeterConnectPage：搜索、选择设备

---

3. PC-60F 协议设计与解析

3.1 帧结构（通用）

PC-60F 的 BLE 数据包采用固定帧头 + 长度 + CRC 的结构（简化理解）：

Byte0  : 0xAA        // Header1
Byte1  : 0x55        // Header2
Byte2  : Token       // 0x0F 表示 SpO2 模块
Byte3  : Length      // 从 Type 开始到 CRC 结束的总长度
Byte4  : Type        // 0x01 参数包 / 0x02 波形包
Byte5~N-2 : Content  // 实际数据内容
ByteN-1: CRC         // CRC-8/CCITT 校验

在 Pc60fProtocolParser 里定义了：

static const int _head1 = 0xAA;
static const int _head2 = 0x55;

static const int _tokenOximeter = 0x0F;
static const int _typeSpO2Param = 0x01;
static const int _typeWaveform = 0x02;

关键点：

• Length = Type(1字节) + Content(N字节) + CRC(1字节) 的总长度
• 所以整帧总长度 = 固定 4 字节 + Length

3.2 CRC-8 / CCITT

协议要求使用 CRC-8/CCITT 。代码中通过查表实现 _crcTable，并提供 _crc8：

int _crc8(Iterable<int> bytes) {
  var crc = 0x00;
  for (final b in bytes) {
    final index = (crc ^ (b & 0xFF)) & 0xFF;
    crc = _crcTable[index];
  }
  return crc & 0xFF;
}

计算范围：从 Header 开始到 Content 最后一个字节结束，不包含 CRC 自身。

解析逻辑：

1. 遍历一次 notify 收到的 buffer，寻找 0xAA 0x55
2. 读出 token 和 length
3. 根据 length 计算总帧长 totalLen = 2 + 1 + 1 + length
4. 截出完整 frame，校验 CRC
5. 只处理 token == 0x0F（血氧模块），其它丢弃或外面处理

3.3 参数包（SpO₂ Parameter Packet）

Type = 0x01，Len = 0x08（固定）

内容结构（代码里）：

final spo2 = content[0];   // 血氧饱和度 0~100
final prL = content[1];    // PR 低字节
final prH = content[2];    // PR 高字节
final piRaw = content[3];  // PI 原始值，需 /10
final status = content[4]; // 状态字节（bit 各含义在协议里有定义）
final res = content[5];    // 预留字节，含电量信息等

然后组合：

final pr = (prH << 8) | prL; // 0~511 bpm
final pi = piRaw / 10.0;     // 0.0 ~ 25.5 %

return Pc60fOxiData(
  spo2: spo2,
  pr: pr,
  pi: pi,
  status: status,
  reserved: res,
);

UI 层使用 Pc60fOxiData 来更新当前数值。

3.4 波形包（SpO₂ Waveform Packet）

Type = 0x02，Len = 0x07

内容部分为 5 个波形点：

• 每个点 1 字节：

  • bit7：是否检测到脉搏（hasBeat）
  • bit0_{6：波形幅值（0}127）

代码解析：

final hasBeat = (b & 0x80) != 0;
final value = b & 0x7F;

points.add(Pc60fWavePoint(value: value, hasBeat: hasBeat));

帧频：设备上传频率为 50Hz，每帧 5 个点，即：

• 1 秒 10 帧
• 每秒 50 个 wave point

Controller 收到 Pc60fWaveFrame 后，展开成一个 List<double>，用于画实时波形。

3.5 状态字节与电量

• status 一个字节，协议定义了各 bit 的具体含义（例如探头是否连接、是否在搜索脉搏、信号质量等）
• reserved 预留字节中包含电量等级信息（具体 bit 在协议文档里）

在控制器中，你最终采用的是一个简化的判断逻辑：

String _statusKeyFromByte(int status) {
  if (status & 0x01 != 0) return 'oxi_status_probe_off';
  if (status & 0x02 != 0) return 'oxi_status_finger_out';
  if (status & 0x04 != 0) return 'oxi_status_searching';
  if (status & 0x08 != 0) return 'oxi_status_signal_poor';
  return 'oxi_status_normal';
}

电量等级则由 Pc60fOxiData.batteryLevel 提供，实际计算逻辑在解析层（可根据协议里对 reserved 字节的定义做映射）。

---

4. BLE 通信设计（OximeterBleService）

4.1 主要职责

OximeterBleService 封装了所有与 flutter_blue_plus 相关的逻辑：

1. 扫描附近设备

2. 连接指定设备

3. 发现服务和特征值

4. 找到能 notify 的特征，订阅数据

5. 将原始字节流交给 Pc60fProtocolParser，拆成参数 + 波形

6. 对外暴露干净的 Stream：

   • scanStream：Stream<List<ScanResult>>
   • dataStream：Stream<Pc60fOxiData>
   • waveStream：Stream<Pc60fWaveFrame>

4.2 特征值选择

逻辑大致是：

• device.discoverServices() 后遍历所有 BluetoothService
• 找到具有 notify 属性的 BluetoothCharacteristic，作为数据来源
• 如需要发送命令（本项目暂时没有），则再找具有 write/writeWithoutResponse 的特征用于写入

4.3 流程

startScan()
  └→ FlutterBluePlus.startScan()
  └→ scanResults.listen → 把 List<ScanResult> 发到 scanStream（给 UI 列表用）

connect(deviceId)
  └→ BluetoothDevice(remoteId: deviceId).connect()
  └→ discoverServices()
  └→ 找到 notify 特征，setNotifyValue(true)
  └→ onValueReceived.listen(_onNotifyData)

_onNotifyData(rawBytes)
  └→ parser.tryExtractFrame(rawBytes)
        ├→ 返回参数帧 → dataStream.add(Pc60fOxiData)
        └→ 返回波形帧 → waveStream.add(Pc60fWaveFrame)

---

5. 控制层设计（OximeterController）

5.1 状态字段

核心 observable 字段：

• 扫描 & 连接

  • scanning：是否在扫描
  • devices：当前扫描到的设备列表
  • connected：是否已连接
  • connectedDeviceId / connectedDeviceName

• 实时参数

  • spo2：血氧饱和度
  • pr：脉率（bpm）
  • pi：灌注指数
  • batteryLevel：电量等级（0~3）
  • statusText：状态文案 key（例如 'oxi_status_normal'），UI 用 .tr 转成多语言

• 图表数据

  • spo2Trend：List<Spo2TrendPoint>，最近 60 秒 SpO₂ 趋势
  • waveformPoints：List<double>，最近 200 个波形点

• 历史记录

  • history：List<OximeterRecord>，最多 20 条
  • _historyBox：Hive box

5.2 启动与初始化流程

onInit() 中：

1. 注册 Hive Adapter（typeId = 31）

2. 打开 Hive box：oximeter_history

3. 从 box 读取历史记录 → 排序 → 取最近 20 条 → 填充 history

4. 订阅 BLE service：

   • scanStream.listen(...) 更新 devices
   • dataStream.listen(_onOxiData)
   • waveStream.listen(_onWaveFrame)

5.3 扫描 & 连接方法

• startScan()：

  • 标记 scanning = true
  • 清空 devices
  • 调用 _ble.startScan(seconds: 10)
  • 再用一个 Future.delayed 保险地在 11 秒后将 scanning 置 false

• connectTo(ScanResult r)：

  • 避免重复连接同一设备

  • 停止扫描

  • 调用 _ble.connect(id)

  • 成功后：

    • connected = true
    • 记录 connectedDeviceId / connectedDeviceName

  • 出错则 connected = false

• disconnect()：

  • _ble.disconnect()
  • 清空连接信息和状态

5.4 实时数据处理

参数数据：

void _onOxiData(Pc60fOxiData data) {
  if (!data.isValid) return;

  spo2.value = data.spo2;
  pr.value = data.pr;
  pi.value = data.pi;
  batteryLevel.value = data.batteryLevel;
  statusText.value = _statusKeyFromByte(data.status);

  _pushSpo2Trend(data);
}

趋势图维护：

void _pushSpo2Trend(Pc60fOxiData data) {
  final now = DateTime.now();
  spo2Trend.add(Spo2TrendPoint(now, data.spo2.toDouble()));

  final cutoff = now.subtract(const Duration(seconds: 60));
  spo2Trend.removeWhere((e) => e.time.isBefore(cutoff));
}

这样保证图表只显示最近 60 秒的 SpO₂ 变化。

波形数据：

void _onWaveFrame(Pc60fWaveFrame frame) {
  for (final p in frame.points) {
    waveformPoints.add(p.value.toDouble());
  }
  const maxPoints = 200;
  if (waveformPoints.length > maxPoints) {
    waveformPoints.removeRange(0, waveformPoints.length - maxPoints);
  }
}

始终只保留最近 200 个点，避免列表无限增长导致内存问题。

5.5 历史记录保存逻辑

设计为手动保存：只有点击"保存本次测量"按钮时才写入历史。

Future<void> saveCurrentToHistory() async {
  if (spo2.value <= 0 || pr.value <= 0) return;  // 无效数据不保存

  final box = _historyBox;
  if (box == null) return;

  final record = OximeterRecord(
    timestamp: DateTime.now(),
    spo2: spo2.value,
    pr: pr.value,
    pi: pi.value,
    batteryLevel: batteryLevel.value,
  );

  final list = box.values.toList()
    ..add(record)
    ..sort((a, b) => b.timestamp.compareTo(a.timestamp)); // 新的在前

  final keep = list.take(20).toList();  // 只保留最近 20 条

  await box.clear();
  for (final r in keep.reversed) {      // 反转后依次写入，保持时间顺序
    await box.add(r);
  }

  history.assignAll(keep);
}

这样解决了你之前"只剩最后一次"的问题，现在是最多 20 条，按时间倒序显示。

---

6. UI 设计说明

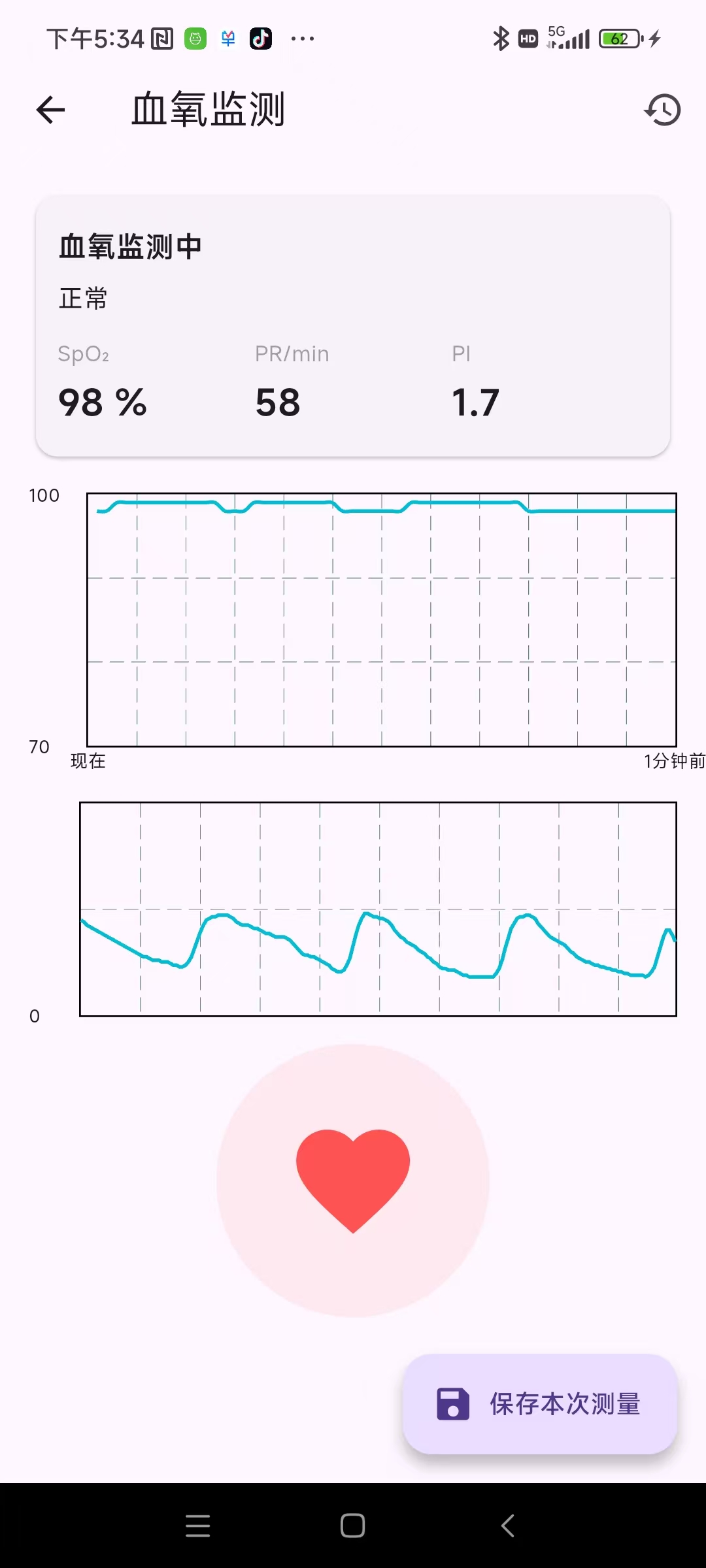

6.1 OximeterHomePage

结构：

1. AppBar

   • 标题：'oxi_title'.tr（血氧监测 / Oximeter）

   • 右侧图标：

     • 历史按钮（进入 /oximeter/history）
     • 电池图标（根据 batteryLevel 显示不同图标）

2. 未连接状态视图

   • 顶部提示条（橙色背景）：

     • 文案：'oxi_not_connected_hint'.tr
     • 按钮：'oxi_go_connect'.tr → 跳转连接页

   • 中央："请首先连接血氧仪" 'oxi_please_connect_first'.tr

3. 已连接状态视图

   • 顶部卡片：当前测量数据

     • 标题：'oxi_measuring_title'.tr（血氧监测中）

     • 状态文本：c.statusText.value.tr（正常 / 探头未连接 / 信号弱...）

     • 三列数值：

       • SpO₂：'oxi_label_spo2'.tr + 当前值
       • PR：'oxi_label_pr'.tr + 当前值
       • PI：'oxi_label_pi'.tr + 当前值

   • SpO₂ 趋势图：Spo2TrendChart()

   • 波形图：OxiWaveformChart()

   • 心率心形动画：HeartBeatWidget(bpm: c.pr.value, size: 150)

4. 右下角浮动按钮

   • FloatingActionButton.extended
   • 文案：'oxi_save_current'.tr（保存本次测量）
   • 调用：c.saveCurrentToHistory()

你后来把心形放到了两个图表下面，整体更符合视觉层次（先数据 & 图，再用"心跳"暗示状态）。

6.2 HeartBeatWidget

功能：根据当前 PR 动态调整心形的缩放动画周期，让用户直观感受到心率节奏。

• PR 高 → 心跳频率更快 → 动画周期缩短
• PR 低 → 心跳频率变慢 → 周期拉长
• 动画节奏可以做成"咚，咚咚"这种有呼吸感的 sequence（你选了 A：缩放心形方案）

6.3 Spo2TrendChart

• 使用 fl_chart 的 LineChart

• X 轴表示时间（0~60 秒）

  • 0：现在（显示"现在"）
  • 60：1 分钟前（显示"1分钟前"）

• Y 轴表示 SpO₂：

  • 70 / 85 / 100 三个刻度

• 内部逻辑：

  • 根据当前时间 now 和每个点的时间差，计算 x 坐标
  • 只保留最近 60 秒

适用场景：观察 SpO₂ 是否稳定在 95% 以上，有没有缓慢下降的趋势。

6.4 OxiWaveformChart

• 同样使用 fl_chart 的 LineChart
• X 轴只是样本序号（不显示刻度）
• Y 轴 0~127，标记 0 / 64 / 128
• 数据来源：waveformPoints（最多 200 点）

适用场景：观察心率节律是否规则，有无大幅度波动，适合医生/用户直观感受"波形漂亮不漂亮"。

6.5 OximeterHistoryPage

• AppBar 标题：'oxi_history_title'.tr

• 若 history 为空：显示 'oxi_history_empty'.tr

• 否则 ListView.separated：

  • leading：心形图标

  • title：SpO₂ xx% · PR yy

  • subtitle：PI + 电量文案 + 时间

    • 电量文案：

      • oxi_battery_low：电量：低 / Battery: low
      • oxi_battery_mid：电量：中
      • oxi_battery_high：电量：高
      • oxi_battery_unknown：电量：未知

---

7. 国际化与主题

7.1 国际化

血氧模块使用 GetX 的 .tr 体系，你已经支持了 4 种语言：

• 中文：zh_CN
• 英文：en_US
• 法语：fr_FR
• 西班牙语：es_ES

血氧模块相关 key 统一前缀为 oxi_，包括：

• 页面标题：oxi_title / oxi_history_title / oxi_connect_title
• 状态文案：oxi_status_*
• 提示信息：oxi_not_connected_hint / oxi_please_connect_first / ...
• 按钮文案：oxi_go_connect / oxi_save_current / oxi_scan_start
• 电量说明：oxi_battery_low / oxi_battery_mid / oxi_battery_high / oxi_battery_unknown
• 数值标签：oxi_label_spo2 / oxi_label_pr / oxi_label_pi

所有中文已被替换为 .tr，便于后期继续加语言。

7.2 主题（Theme）

你已经在 main.dart 中支持：

• theme（浅色）
• darkTheme（深色）
• themeMode（从 GetStorage 里读取 theme_mode：system / light / dark）

血氧模块 UI 使用的都是标准 Material 组件 + ThemeData 默认配色，因此自动支持暗黑模式，无需额外处理。

---

8. 模块可移植性指南

未来如果要把这个血氧模块迁移到另一个 Flutter 项目，大致步骤：

1. 复制代码目录

   • 把整个 oximeter_module 文件夹（含所有 dart 文件）复制到新项目
   • 把 oximeter_models.dart 和对应的 .g.dart 拷贝，并在新项目中配置好 Hive

2. 添加依赖

   在新项目的 pubspec.yaml 中确保有：

   dependencies:
     flutter_blue_plus: ^1.36.x
     get: ^4.6.x
     hive: ^2.2.x
     hive_flutter: ^1.1.x
     fl_chart: ^0.65.x

3. 初始化 Hive 和存储

   在 main() 中类似你现在的做法：

   await AppStorage().init(); // 里面完成 Hive.initFlutter + openBox 等

   并记得注册适配器：

   Hive.registerAdapter(OximeterRecordAdapter());

4. 注册路由和 Binding

   在新项目的路由配置中加入：

   GetPage(
     name: '/oximeter/home',
     page: () => const OximeterHomePage(),
     binding: OximeterBinding(),
   ),
   GetPage(
     name: '/oximeter/connect',
     page: () => const OximeterConnectPage(),
     binding: OximeterBinding(),
   ),
   GetPage(
     name: '/oximeter/history',
     page: () => OximeterHistoryPage(),
     binding: OximeterBinding(),
   ),

   其中 OximeterBinding 负责 Get.lazyPut<OximeterController> 等依赖注入。

5. 权限和平台配置

   • 安卓：AndroidManifest.xml 里确保有蓝牙、定位权限（flutter_blue_plus 文档要求那套）
   • iOS：Info.plist 里增加 BLE 使用说明（NSBluetoothAlwaysUsageDescription 等）

---
