2024年CUPT技术探索：水滴透镜comsol仿真技术与实际应用分析

2024CUPT水滴透镜comsol仿真

最近在研究2024CUPT的水滴透镜项目，发现用COMSOL进行仿真真的挺有意思的。今天就聊聊怎么用COMSOL来模拟水滴透镜的光学行为，顺便插点代码，看看能不能让这个过程更清晰一点。

首先，水滴透镜的基本原理就是利用水滴表面的曲率来聚焦光线。在COMSOL中，我们可以通过建立几何模型来模拟这个过程。假设我们有一个水滴，直径大概2毫米，放在一个平面上。我们可以用下面的代码来定义这个几何体：

matlab 复制代码

% 定义水滴的几何形状
radius = 1e-3; % 半径1毫米
height = 2e-3; % 高度2毫米
model = createpde('structural','static-solid');
geometryFromEdges(model,@circleg);

这里我们定义了一个水滴的基本形状，radius是水滴的半径，height是水滴的高度。createpde函数用来创建一个结构静力学的模型，geometryFromEdges则是用来从边缘生成几何形状。

接下来，我们需要定义材料的属性。水滴主要是水，所以我们可以用水的折射率来模拟。COMSOL里面可以直接调用材料库，但如果你想手动设置，可以这样：

matlab 复制代码

% 定义材料属性
n_water = 1.33; % 水的折射率
model.MaterialProperties = struct('RefractiveIndex', n_water);

这里我们手动设置了水的折射率为1.33，然后把这个属性赋给模型。

然后就是设置边界条件和光源。假设我们有一个平行光源从上方照射水滴，我们可以这样设置：

matlab 复制代码

% 设置光源
source = @(x,y) [0; 0; 1]; % 平行光源，方向向下
model.BoundaryConditions = struct('Source', source);

这里我们定义了一个平行光源，方向向下。source函数返回的是光源的方向向量。

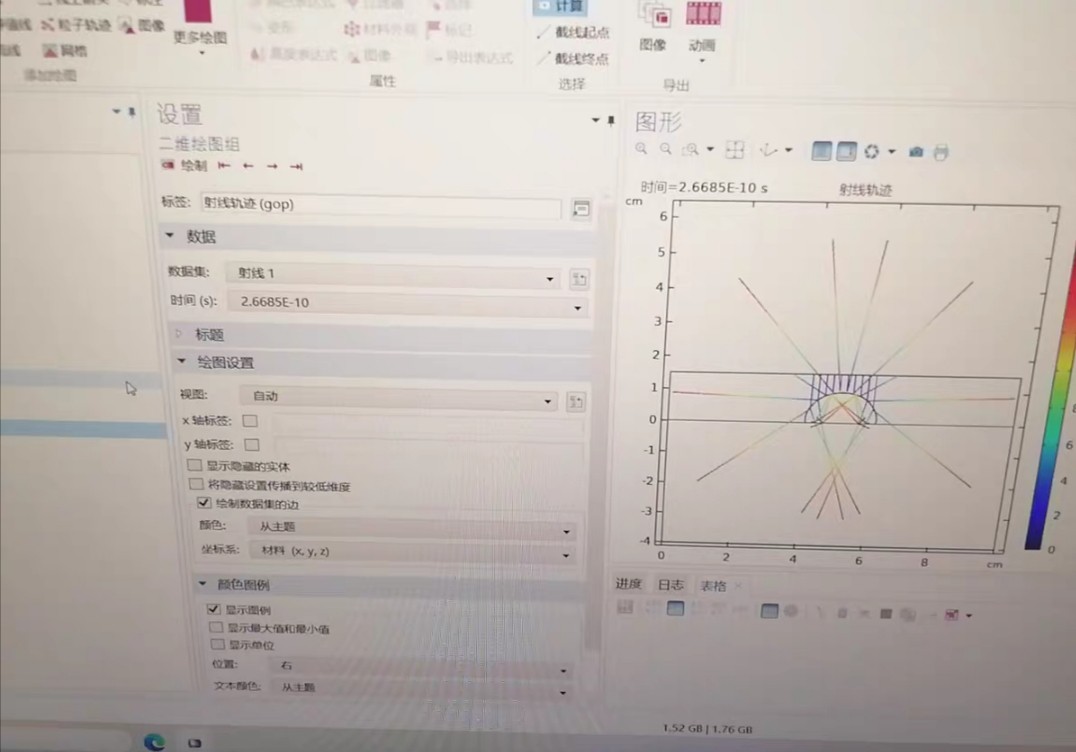

最后，我们需要运行仿真并查看结果。COMSOL的仿真结果可以通过各种后处理工具来查看，比如光线追踪图、光强分布图等。我们可以用下面的代码来生成一个光线追踪图：

matlab 复制代码

% 运行仿真并生成光线追踪图
result = solve(model);
plotRayTracing(result);

solve函数用来运行仿真，plotRayTracing则是用来生成光线追踪图。

通过这个过程，我们可以看到水滴是如何聚焦光线的。仿真结果显示，水滴确实可以作为一个透镜来使用，聚焦效果还挺明显的。

当然，这只是一个简单的模型，实际应用中可能会遇到更多复杂的情况，比如水滴的形状不均匀、光源不是平行光等等。但通过COMSOL，我们可以很方便地进行各种模拟和优化，找到最佳的参数配置。

总之，COMSOL真的是一个强大的工具，尤其是在光学仿真方面。如果你也对光学仿真感兴趣，不妨试试用COMSOL来模拟一下水滴透镜，说不定会有意想不到的收获。
