IDC机房机柜部署

网络拓扑

交换机上面接防火墙，防火墙做nat映射等防火墙的横向隔离.

策略

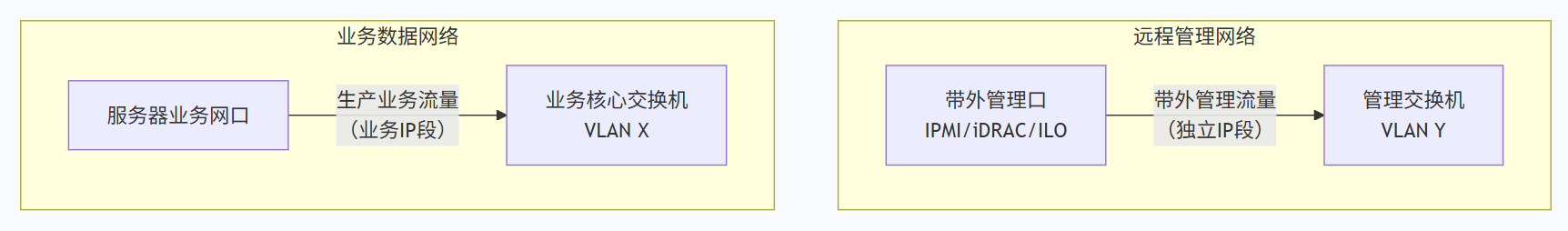

服务器的远程管理口（带外管理口 ）强烈建议 连接到一台独立的交换机，或者连接到业务交换机上一个独立的、安全的VLAN 。绝对不能将它和业务网口混在同一个不安全的广播域内

方案一：单台交换机 + VLAN隔离（最常见、经济的做法）

• 交换机：一台可网管二层交换机。

• 连接：

  • 服务器业务网口1/2/... --> 交换机，端口划入 VLAN 10（业务网）。

  • 服务器iDRAC/iLO管理口 --> 交换机，端口划入 VLAN 100（管理网）。

• 配置：在交换机上创建两个VLAN，并配置上行端口为Trunk，允许这两个VLAN通过。

方案二：双交换机物理隔离（更高安全、更可靠）

• 交换机A：业务核心/接入交换机。

• 交换机B：一台简单的独立管理交换机（可以是非网管型）。

• 连接：

  • 服务器业务网口 --> 交换机A。

  • 服务器iDRAC/iLO管理口 --> 交换机B。

• 优点：物理隔离，互不影响，安全性最高。即使业务网络瘫痪，仍可通过管理网络进行维护。

防火墙配置

https://www.h3c.com/cn/d_202301/1749975_30005_0.htm
