探索 Buck DCDC：自适应恒定导通时间控制的降压变换器之旅

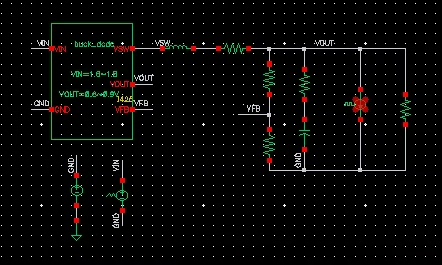

Buck DCDC（自适应恒定导通时间控制）正向设计的降压变换器，适合刚开始学习电源方向的同学拿来参考使用，环路响应速度快。使用PWM/PFM双模式调制，可实现无缝衔接的模式切换输入电压1.6～1.8V ，输出电压0.9V，最大负载电流1.2A，工作频率4Mhz。包含电路文件，参考论文，设计文档，仿真报告，部分电路有视频讲解电路文件包含带隙基准，自适应导通时间控制器，比较器，运放，非交叠时钟，驱动电路等模块。

对于刚踏入电源领域的同学来说，正向设计的 Buck DCDC 降压变换器是个绝佳的学习参考项目。它不仅环路响应速度快，而且采用了 PWM/PFM 双模式调制，能实现无缝衔接的模式切换，着实令人着迷。

一、关键参数解析

这款 Buck DCDC 降压变换器的输入电压范围为 1.6 ～ 1.8V，输出电压稳定在 0.9V，最大负载电流可达 1.2A，工作频率设置为 4Mhz。这些参数是整个设计的基石，决定了变换器在不同场景下的性能表现。

二、电路模块剖析

带隙基准：它为整个电路提供了一个稳定、精确的电压基准。这就好比是军队中的指挥官，为各个模块提供了统一的标准。在代码实现上，假设我们使用 Verilog 来描述带隙基准模块（简化示意）：

verilog 复制代码

module bandgap_reference (
    input wire clk,
    input wire rst,
    output reg [15:0] bandgap_voltage
);
    reg [15:0] internal_voltage;
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            internal_voltage <= 16'd0;
        end else begin
            // 这里省略复杂的实际计算，简单示意电压调整
            internal_voltage <= internal_voltage + 16'd1;
        end
    end
    always @(*) begin
        bandgap_voltage = internal_voltage;
    end
endmodule

这里的代码简单模拟了带隙基准模块在时钟驱动下对内部电压的调整，并输出稳定的带隙电压。实际的带隙基准设计会涉及到更多复杂的模拟电路知识和精确的参数计算。

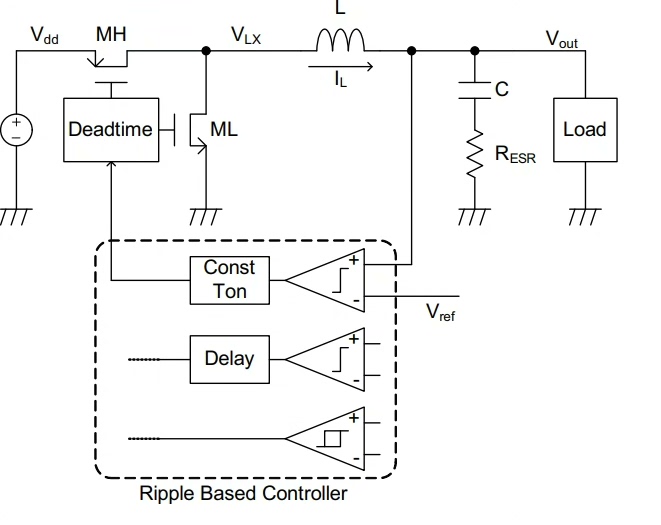

自适应导通时间控制器：这是该降压变换器的核心模块之一。自适应恒定导通时间控制使得电路能够根据负载和输入电压的变化，自动调整导通时间，以维持稳定的输出。在代码实现方面，同样用 Verilog 示例（简化）：

verilog 复制代码

module adaptive_on_time_controller (
    input wire clk,
    input wire rst,
    input wire [15:0] input_voltage,
    input wire [15:0] output_voltage,
    output reg [15:0] on_time
);
    reg [15:0] error;
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            error <= 16'd0;
            on_time <= 16'd0;
        end else begin
            error = output_voltage - input_voltage;
            // 根据误差调整导通时间，简单示意
            on_time = error * 16'd10;
        end
    end
endmodule

这段代码通过比较输入输出电压计算误差，并根据误差调整导通时间。实际设计中会依据更复杂的控制算法和电路特性来精确计算导通时间。

比较器、运放、非交叠时钟、驱动电路等模块：比较器用于比较不同信号电平，为控制逻辑提供决策依据；运放则在信号放大、处理等方面发挥作用；非交叠时钟确保各个电路模块按顺序、无冲突地工作；驱动电路负责为功率器件提供足够的驱动信号。虽然这里不展开详细代码，但它们同样是保证整个 Buck DCDC 变换器正常工作不可或缺的部分。

三、双模式调制的魅力

PWM/PFM 双模式调制是这款变换器的一大亮点。PWM（脉冲宽度调制）适用于重载情况，能高效地传递能量；PFM（脉冲频率调制）则在轻载时降低开关频率，减少开关损耗。而无缝衔接的模式切换，让变换器在不同负载条件下都能保持最佳性能。

四、丰富的学习资源

这款 Buck DCDC 降压变换器还提供了一系列丰富的学习资源，包含电路文件、参考论文、设计文档、仿真报告，部分电路甚至还有视频讲解。对于初学者而言，这些资源就像一把把钥匙，能帮助大家更深入地理解电源设计的原理与实践。

总之，这款 Buck DCDC 降压变换器无论是从其独特的控制方式，还是丰富的学习资源，都非常适合刚开始学习电源方向的同学深入研究，相信在探索的过程中，大家会对电源设计有更深刻的认识和收获。
