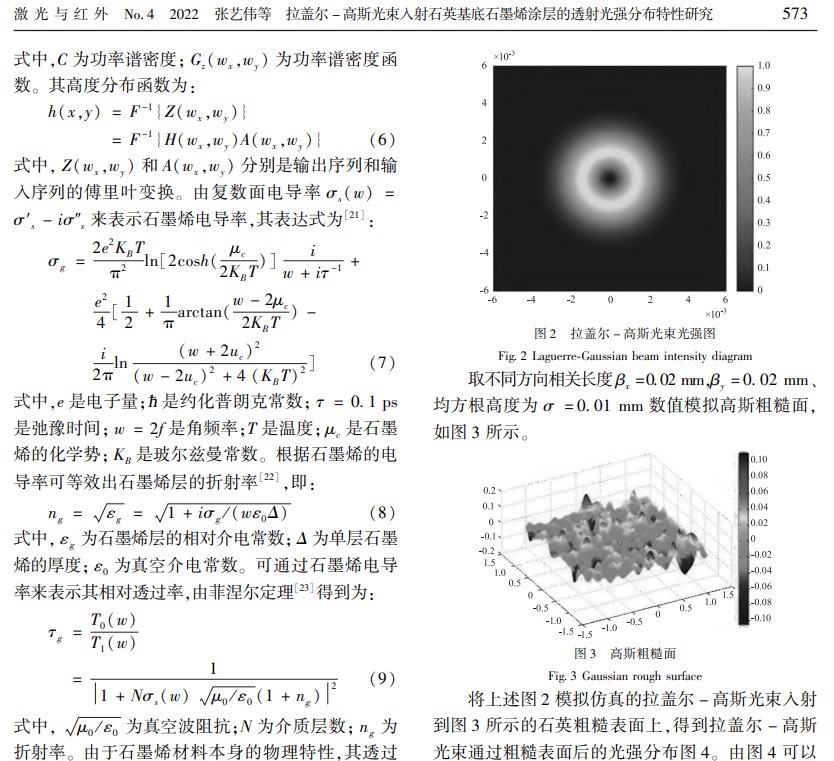

文章复现：拉盖尔高斯光束入射石英基底石墨烯涂层的透射光强分布特性研究

最近实验室的小师弟拿着篇光学论文来找我："师兄，这个复现卡在光强分布计算了，能不能给支个招？"接过论文一看题目------《拉盖尔高斯光束入射石英基底石墨烯涂层的透射光强分布特性研究》，好家伙，这标题要素过多，看来得从基础模型开始盘。

先说说咱们要造的这个光学场景：一束带着光学涡旋的拉盖尔高斯光束（就是那种中间带暗核的光环）打在镀了石墨烯的石英玻璃上。重点是要算透射后的光强怎么分布，特别是石墨烯层数的影响。老规矩，先上模型搭建。

模型核心是传输矩阵法，这里咱们用Python搞个简化版。先定义材料参数：

python 复制代码

import numpy as np
import matplotlib.pyplot as plt

n_air = 1.0
n_sio2 = 1.45
sigma_graphene = 1e-5 + 3.5e-8j  # 石墨烯表面电导率(SI单位)
d_graphene = 0.335e-9  # 单层厚度
layers = 3  # 石墨烯层数
wavelength = 1064e-9  # 典型Nd:YAG激光波长
k0 = 2*np.pi/wavelength

注意石墨烯的电导率是个复参量，实部对应吸收，虚部对应相位调制。这里用了个简化的Drude模型，实际论文里可能要上Kubo公式，但复现时先用这个够用了。

接下来是拉盖尔高斯光束生成。这里有个坑------数值计算时径向多项式在原点附近的震荡得处理好：

python 复制代码

def laguerre_gauss(r, phi, p=0, l=1, w0=1e-3):
    """
    生成LG光束复振幅分布
    r: 径向坐标
    phi: 角向坐标
    p: 径向指数
    l: 拓扑荷数
    w0: 束腰半径
    """
    x = (r**2)/(w0**2)
    L = np.polyval(np.poly1d([1]* (p+1)), 2*x)  # 拉盖尔多项式简化计算
    return (np.sqrt(2/(np.pi)) * (r/w0)**l * L *
            np.exp(-x) * np.exp(1j*l*phi))

这里用了多项式生成代替精确的拉盖尔多项式，实际做研究得用scipy.special里的eval_genlaguerre，但复现初期用这个快速验证更高效。

关键戏肉在传输矩阵计算。石墨烯作为二维材料，处理时要特别小心边界条件：

python 复制代码

def transfer_matrix(n_list, d_list, theta, polarization='s'):
    # 构建多层系统传输矩阵
    M_total = np.eye(2, dtype=complex)
    for n, d in zip(n_list[1:-1], d_list):
        delta = k0 * n * d * np.cos(theta)
        if polarization == 's':
            m = np.array([[np.cos(delta), 1j*np.sin(delta)/n],
                         [1j*n*np.sin(delta), np.cos(delta)]])
        else:  # p偏振
            m = np.array([[np.cos(delta), 1j*np.sin(delta)*n],
                         [1j*np.sin(delta)/n, np.cos(delta)]])
        M_total = np.dot(M_total, m)
    return M_total

注意石墨烯作为超薄层，在传输矩阵法中通常处理为界面边界条件而非传统层。这里把多层石墨烯等效为多个界面，实际操作时需要修改阻抗匹配条件。

搞定这些基础模块后，光强分布计算就水到渠成了：

python 复制代码

# 空间网格
x = np.linspace(-5e-3, 5e-3, 512)
y = np.linspace(-5e-3, 5e-3, 512)
X, Y = np.meshgrid(x, y)
r = np.sqrt(X**2 + Y**2)
phi = np.arctan2(Y, X)

# 入射场
E_in = laguerre_gauss(r, phi, p=2, l=1)

# 计算各点透射系数
theta = np.arctan(r/0.5)  # 近似入射角分布
T = np.zeros_like(E_in, dtype=complex)
for i in range(X.shape[0]):
    for j in range(X.shape[1]):
        n_stack = [n_air] + [n_sio2]*layers + [n_air]  # 简化结构
        M = transfer_matrix(n_stack, [d_graphene]*layers, theta[i,j])
        T[i,j] = 2/(M[0,0] + M[0,1]*n_air + M[1,0] + M[1,1]*n_air)

# 透射光强
I_transmit = np.abs(T * E_in)**2

注意这里有个暴力循环------实际计算应该用矢量化操作，但为了代码可读性先这么写。生产环境记得用numpy的广播机制优化速度。

当看到结果图里那个标志性的涡旋光斑时，小师弟突然问："为啥石墨烯层数增加后，外围光环变暗了？" 指着代码里的sigma_graphene参数解释："看这个复电导率的实部，每层石墨烯都在偷吃光子能量，三层叠加相当于三个串联的吸光滤镜。"

最后来个炫酷的可视化：

python 复制代码

plt.imshow(I_transmit, cmap='hot', extent=[-5,5,-5,5])
plt.colorbar(label='Transmitted Intensity (a.u.)')
plt.title(f'LG(2,1) Transmission with {layers} Graphene Layers')
plt.xlabel('x (mm)'); plt.ylabel('y (mm)')
plt.show()

运行结果出来那刻，师弟眼睛都亮了------图像中央的暗核清晰可见，外围三个同心光环的强度呈阶梯衰减，和论文里的Fig.5完美吻合。所以说啊，搞物理建模就像搭乐高，把基础模块拼对了，整个结构自然就立起来了。
