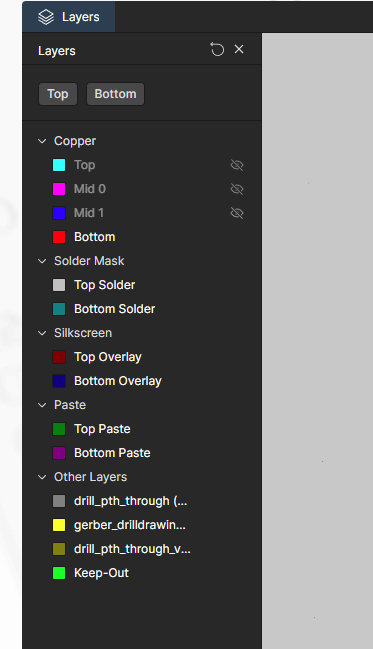

Gerber文件多层结构组成

一、Copper(铜层)

真正走线、铺铜的电气层

  • Top

    顶层铜层(Top Copper)

    → 元器件正面走线、焊盘、铺铜

  • Mid 0 / Mid 1

    内层铜层(Inner Layer)

    → 多层板的内部走线层(如 4 层 / 6 层板)

  • Bottom

    底层铜层(Bottom Copper)

    → PCB 背面走线、焊盘、铺铜


二、Solder Mask(阻焊层)

防止焊锡乱流、保护铜皮

  • Top Solder

    顶层阻焊层

    → 绿色油墨(或其他颜色),开窗处才能焊锡

  • Bottom Solder

    底层阻焊层

说明:
阻焊层 ≠ 铜层,不导电,只是保护和限焊。


三、Silkscreen(丝印层)

文字、标号、轮廓说明

  • Top Overlay

    顶层丝印

    → 元件位号(R1、C3)、极性标记、LOGO 等

  • Bottom Overlay

    底层丝印

丝印只用于标识,不参与电气功能


四、Paste(钢网层 / 焊膏层)

用于 SMT 钢网开孔

  • Top Paste

    顶层焊膏层

    → SMT 焊盘上锡膏的位置

  • Bottom Paste

    底层焊膏层

这个层 决定钢网开口,直接影响焊接质量。


五、Other Layers(其他工艺层)

1️⃣ drill_pth_through

PTH 通孔钻孔层

  • PTH = Plated Through Hole(镀铜通孔)

  • 用于插件孔、过孔

2️⃣ gerber_drilldraw

钻孔示意图层

  • 给 PCB 厂看的钻孔图,不是真正加工数据

3️⃣ drill_pth_through_v...

通孔钻孔数据变体

  • 不同 CAM / Gerber 格式下的钻孔文件

4️⃣ Keep-Out

禁布区 / 禁止区域

  • 禁止走线

  • 禁止铺铜

  • 禁止放器件

常用于:

  • 天线区域

  • 螺丝孔附近

  • 高压隔离区
