一、整机外观与结构概览
从外观来看，这台割草机器人呈现出简洁的鹅卵石造型，车身主体为哑光自然白色，底部包围为深岩灰色。整机尺寸约为650×480×280毫米（长×宽×高），总重量约12千克。顶部中央有一个环形呼吸灯带，前方设有一键启动按钮，尾部是微微上翘的提手兼尾灯支架。前脸处隐藏着鱼眼摄像头，被防尘玻璃保护着。底部可以看到两个宽大的驱动轮和前方一个万向从动轮，中间是悬浮式刀盘系统。整机没有任何外露螺丝或尖锐棱角，所有接缝均采用密封处理。

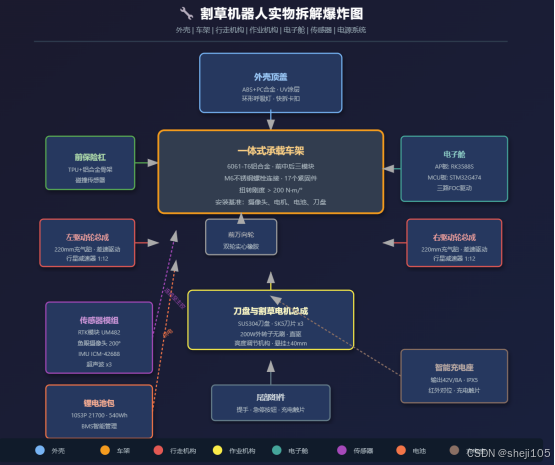

翻过机身，可以清晰地看到模块化设计理念贯穿始终：顶盖、底盘、刀盘、电池仓、驱动轮组均可独立拆卸。接下来我们将逐一拆解这些部件，深入内部探索其构造。
二、外壳组件拆解
2.1 顶盖
顶盖是整个机器人最上方的覆盖件，采用ABS+PC合金材质，通过大型注塑模具一次成型。表面施加了哑光UV硬化涂层，不仅提供细腻的磨砂触感，还具备优异的抗划伤和抗紫外线老化能力，保障常年户外放置不易发黄变脆。顶盖内部没有加强筋，而是通过曲面造型和壁厚分布来实现刚度，这样在保证结构强度的同时最大程度减轻了重量。
顶盖前端留有摄像头视窗区域，此处采用双色注塑工艺，将透明PC窗口与白色本体融合在一起，窗口背面经过光学镀膜处理，减少反光并提升透光率。顶部中央的环形灯带开孔处嵌入了半透明导光条，导光条下方是贴片LED灯珠，通过柔光板均匀发散光线，实现柔和的呼吸灯效果。
顶盖与底盘之间通过一圈TPU软胶密封条压合，密封条截面呈"D"形，压缩比约30%，配合均匀排布的8颗快拆卡扣，既能保证IPX6防水等级，又无需工具即可打开顶盖进行内部维护。卡扣上有防松设计，避免因振动松脱。
2.2 前保险杠
前保险杠位于车前下方，是碰撞防护的第一道防线。它由TPU弹性体包裹铝合金骨架制成。TPU外层厚度约4毫米，肖氏硬度A85，既能吸收碰撞能量，又不会在轻微碰撞下产生永久变形。内部铝合金骨架通过三个螺丝固定于车架前部，并将碰撞力传递到车架。保险杠内置压阻式力度传感器，当碰撞力超过50牛顿时，传感器电阻发生变化，MCU检测后立即触发后退指令。保险杠表面设计有横向纹理，既增加视觉层次感，又具有一定的自清洁作用。
2.3 尾部组件
尾部组件集成了快拆提手、急停按钮和充电触点。提手为铝合金压铸件，表面喷砂并阳极氧化为新芽绿色，成为整车唯一的色彩点缀。提手通过两颗螺丝与车架后部连接，内部隐藏了Wi-Fi/蓝牙天线和Sub-1G天线。急停按钮为红色蘑菇头造型，凹陷式设计防止误触。按下后机械自锁，需要旋转才能复位，其内部联动一个双路微动开关，同时切断电机供电和向MCU发送急停信号，实现硬件与软件双重保护。
充电触点位于尾部最低处，由两根铜合金触片构成，表面做镀金处理防止氧化。触片通过环氧树脂灌封在尾部壳体中，实现防水密封。触片后部焊有粗导线，直接连接到电池仓内的充电MOS管。
2.4 密封与排水系统
全机密封节点包括顶盖与底盘接缝、电池仓盖、刀盘电机轴、驱动轮轴、充电触点、透气阀等。每个密封处都采用不同的密封策略：顶盖和电池仓盖使用硅胶O型圈或D型密封条；旋转轴处使用双唇骨架油封；透气阀采用ePTFE疏水透气膜，平衡内外气压的同时阻止液态水进入。底盘最低点设有两个单向排水阀，万一有水进入内部，可自动排出，阀门设有不锈钢滤网防止虫蚁入侵。
三、底盘与车架拆解
3.1 车架结构
拆去外壳后，可以看到机器人内部骨骼------一体式承载车架。车架由三个铝合金结构件通过螺栓连接而成：前舱模块、中舱模块和后舱模块。材料选用6061-T6铝合金，该牌号具有优秀的比强度和耐腐蚀性，在潮湿户外环境中不易锈蚀。
前舱模块承载摄像头模组、主控电路板和前防撞杠安装座，预留了视觉标定所需的精确安装基准。中舱是最大的承载件，包含电池仓、驱动电机安装座、刀盘悬挂系统连接点和前后桥连接耳。后舱则集成了RTK天线支架、充电触片安装座和提手连接螺纹孔。
三个模块之间的连接采用8颗M6不锈钢螺栓加自锁螺母，组装后形成封闭的箱形结构，扭转刚度可达200牛·米/度以上，充分抵抗草坪起伏带来的扭转变形。车架上的所有安装面都经过CNC精加工，保证传感器和电机安装的同轴度与垂直度。
3.2 制造工艺痕迹
从车架表面可以观察到挤压成型与CNC加工痕迹。前舱和中舱主体由铝挤压型材切割后，铣削出安装面和减重槽，再进行哑光黑色阳极氧化处理。阳极氧化层厚度约15微米，硬度高且绝缘。减重设计体现在多处掏空和加强筋布局上，既减轻了约20%的重量的同时维持了所需刚度。全车架仅使用17个紧固件，拆装一个车架大约只需12分钟。
四、行走机构拆解
4.1 驱动轮总成
两个驱动轮安装在车架后部左右两侧，采用独立驱动方案。每个驱动轮总成包含轮毂、轮胎、行星减速器和驱动电机，形成一个高度集成的"轮毂电机"单元，但电机并非置于轮毂内部，而是通过短传动轴与减速器相连，再驱动轮毂。这种结构便于密封和散热。
轮胎 为充气式橡胶工程胎，外径220毫米，胎面宽度80毫米。花纹采用人字形颗粒设计，仿山地自行车胎纹，块状花纹深度约5毫米，间距8毫米以上，可有效防止小石子卡入。胎面胶料为天然橡胶与丁苯橡胶共混，邵氏硬度A60左右，既柔软抓地又耐切割。轮毂为铝合金压铸件，灰黑色阳极氧化，内部与半轴花键连接。
减速器 为单级行星齿轮，减速比1：12，由太阳轮、三个行星轮和外齿圈构成。齿轮为合金钢渗碳淬火，齿面硬度HRC58-62，啮合间隙控制在0.1毫米以内，确保低噪音和长寿命。减速器壳内填充有半流体润滑脂，终身免维护。
驱动电机 位于减速器后方，是一颗80瓦有感无刷直流电机，额定扭矩2.5牛·米，峰值扭矩6.5牛·米。电机定子绕组采用集中式绕法，转子为表贴式钕铁硼永磁体。电机尾部安装有4096线光电增量编码器和霍尔传感器，提供精确的速度和位置反馈，用于FOC矢量控制和里程计。电机引出线通过防水格兰头进入车架内部，防护等级达到IP55。
4.2 从动轮
前部万向从动轮为双轮结构，由一个公共支架和两个小橡胶轮组成。支架可绕垂直轴360度自由旋转，内部有滚珠轴承。小轮为实心橡胶，直径80毫米，胎面带有环形槽以增加接触面积，防止陷入软土。从动轮高度不可调，但与驱动轮保持同一基准面，确保底盘水平。
4.3 悬挂系统
刀盘悬挂是保证割草均匀性的核心。刀盘通过四根纵向摆臂与车架连接，每根摆臂一端通过橡胶衬套与车架铰接，另一端连接刀盘支架，形成平行四边形连杆机构。两个螺旋弹簧提供预紧力，将刀盘向下压向地面。弹簧刚度经过计算，使得在割草高度2-6厘米范围内，刀盘对地面的压力保持在20牛左右，既能贴地仿形，又不至于压实土壤。悬挂行程为±40毫米，足以应对大多数庭院小起伏。
底盘扭杆悬挂则用于吸收高频振动。两根扭杆弹簧横贯车架中部，两端连接左右驱动轮支架。当单侧车轮碾过石子时，扭杆扭转吸收冲击，再缓慢释放，减少传递到电子元件的振动加速度。扭杆直径8毫米，材料为60Si2Mn弹簧钢，热处理后扭转疲劳寿命达100万次以上。
五、作业机构拆解
5.1 刀盘总成
刀盘是割草机器人的核心作业部件，位于机身底部中央。刀盘主体为2毫米厚SUS304不锈钢板冲压成型，兼具强度和耐草汁腐蚀性。刀盘直径约260毫米，中心安装有刀片固定盘和割草电机。刀片采用三片式设计，按120度均布于固定盘上，每片刀片长120毫米，材质为SK5高碳工具钢，淬火后硬度HRC58-62，刃口开有细锯齿，可高效切断草茎。
刀片与固定盘的连接采用快拆弹簧卡销，无需工具即可按压释放。每片刀片可单独更换，更换三片刀片总耗时不超过30秒。备用刀片可作为附件提供，收纳于充电座储存盒中。
5.2 割草电机与传动
割草电机为200瓦外转子无刷电机，这种结构扭矩密度高，适合频繁启停和负载突变的割草工况。电机转子直接与刀盘固定盘通过法兰螺栓连接，即电机转子旋转直接带动刀盘旋转，省去了减速器，传动比1：1。电机额定转速6000转/分，刀盘转速亦为6000转/分，切割线速度约81.6米/秒，属于高效切割范围。
电机定子安装在刀盘上盖内部，通过三相驱动线与电子舱驱动板相连。电机轴采用双唇氟橡胶油封，防止草汁和泥土侵入。电机壳体有散热筋，并处于刀盘吸气气流中，利用割草时产生的空气流动帮助散热。
5.3 高度调节机构
割草高度在2至6厘米之间可7档调节。调节机构由一个小型有刷直流减速电机、丝杆螺母和连杆机构组成。电机驱动丝杆旋转，带动螺母上下移动，通过连杆改变刀盘相对于车架的高度。位置反馈由角度传感器提供，控制算法确保每次调节精度在±1毫米以内。全行程调节时间约8秒。当机器人检测到需渐进修剪时，可自动进行多次调节，每次降低约1厘米，实现保护草根的目的。
5.4 防护罩与集草通道
刀盘外围是IPX6防水防护罩，用4毫米厚ABS+PC材料注塑而成，开口缝隙小于12毫米，满足安全标准。防护罩兼作集草风道，通过割草电机自带的小叶轮产生气流，将草屑通过通道吹入尾部选配的集草箱。集草箱容量15升，内置红外传感器监测满箱状态，满箱时通过App提醒用户倾倒。
六、电子舱与主控系统拆解
6.1 布局与散热
打开顶盖后，可见电子舱布置于车架上方前部。电子舱壳体为铝合金冲压件，兼作电磁屏蔽和散热器。内部堆叠放置两块主板：上层为应用处理器主板（AP板），下层为微控制器与驱动板（MCU板）。两层板之间通过板对板连接器通信，夹层中填充导热硅胶垫片，将热量传导至壳体。
AP板配备被动散热片，因RK3588S在割草机器人任务中功耗仅约5-8瓦，无须风扇。壳体外部有散热鳍片，利用割草时的空气流动散热。环境温度45℃时，主控芯片结温可控制在90℃以下，满足工业级标准。
6.2 AP主板（应用处理器）
AP主板尺寸约100×70毫米，8层PCB，主要芯片包括：
RK3588S SoC ：集成4核A76+4核A55 CPU、6TOPS NPU、Mali-G610 GPU，负责视觉SLAM、路径规划、AI识别等计算密集型任务。
LPDDR4X内存 ：8G字节，颗粒为两颗Samsung K4UBE3D4AA-MGCL，带宽足以支撑多路视频处理。
eMMC存储 ：64G字节，型号为SanDisk SDINBDG4-64G，存放系统固件和算法模型。
电源管理IC ：RK806-1，提供多路稳压。
Wi-Fi/蓝牙模组 ：AP6275S，支持2.4G/5G Wi-Fi 5和蓝牙5.2。
MIPI CSI接口 ：2路，连接摄像头模组。
千兆以太网PHY （预留）：用于调试。
其他：USB 3.0接口、UART、SPI等引出至板对板连接器。
AP主板上的关键芯片均覆盖有金属屏蔽罩，罩内填充导热凝胶，确保电磁兼容性和散热。
6.3 MCU与驱动板（微控制器层）
下层MCU板同样为多层板，核心为STM32G474RE微控制器，主频170MHz，负责实时控制与安全监控。板上主要电路包括：
三路FOC驱动单元 ：采用TI DRV8301栅极驱动器 + 分立MOSFET构成三相逆变桥，分别驱动两个行走电机和一个割草电机。每路配备电流采样电阻和过流保护比较器。
传感器接口电路 ：引出SPI/I2C/UART等接口到外部传感器（IMU、超声波、碰撞、雨量等）。
编码器接口 ：两路正交编码器输入，连接驱动轮编码器。
CAN收发器 ：TJA1050，用于内部通信总线。
安全逻辑 ：硬件看门狗、急停信号输入、碰撞检测中断、电机电流过流比较器输出等，实现硬件级别的安全保护。
电源管理 ：提供各路传感器所需的3.3V、5V、12V电源，以及电机驱动所需的36V。
MCU板通过柔性电路板与电池和充电触点相连，通过屏蔽线与传感器连接。布局紧凑，但考虑了高低压隔离，高功率走线加宽加厚。
6.4 连接器系统
电子舱内采用多种防水连接器进行内外部连接。线对板连接器为JST的防水型，线对线连接器采用Molex的Micro-Fit 3.0系列，具备防松锁扣。所有外部引出的接口（摄像头、RTK天线、充电触片）均经过防水格兰头或灌封处理，确保电子舱整体达到IP65防护等级（尽管整机是IPX6，但内部电子件需要通过IP65以保证水密失效后的二次防护）。
七、传感器模组拆解
7.1 RTK定位模组
RTK模组安装在车架后部上方，包括基站端和机器人端。机器人端采用北云科技UM482模组，它是一个多系统多频段RTK接收机，支持BDS B1I/B2I、GPS L1/L2、GLONASS G1/G2、Galileo E1/E5b。模组尺寸小巧，通过双排针焊接在载板上。载板集成LNA低噪声放大器、SAW滤波器和有源天线供电电路。天线为有源多频螺旋天线，安装在车架后部塑料壳内，通过SMA接头连接到模组。RTK校正数据通过Sub-1G无线模块（Si4463）接收，该模块工作于868/915MHz，通信距离大于100米。基站端则包含类似的接收机和天线，通过太阳能电池板辅助供电。
7.2 视觉摄像头模组
摄像头模组安装在前舱模块的精确安装座上，由200度鱼眼镜头、CMOS图像传感器（1/2.8英寸）、红外带通滤光片和4颗850nm红外LED构成。镜头为定制，F2.0光圈，最近对焦距离0.1米，满足近地视觉需求。图像传感器输出1920×1080@30fps的RAW数据，经MIPI CSI接口传输至AP。红外LED在环境光低于10lux时自动开启，提供5米以上的照射距离。模组外壳为铝合金，通过O型圈与安装座密封，防护达IPX7。传感器数据全部在本地处理，原始图像不离开设备。
7.3 IMU惯性测量单元
IMU模块焊接在MCU板上，芯片为TDK ICM-42688-P，6轴（三轴加速度计+三轴陀螺仪）。陀螺仪量程±2000dps，加速度计量程±16g，噪声密度低至0.004 dps/√Hz。模块旁设有减震垫，以减少电机振动对测量的影响。IMU以200Hz频率输出数据，用于姿态估计和航迹推算。
7.4 超声波传感器
三颗超声波传感器分别安装在前、左、右三个位置。传感器工作频率40kHz，采用封闭式防水探头，自带驱动电路。每个传感器通过三线（VCC、GND、信号）连接到MCU板，信号脚为开漏输出，MCU通过测量回波时间计算距离，量程0.1-3米。布置三个传感器可实现近距全覆盖盲区检测。
7.5 其他传感器
轮式编码器为4096线光电增量编码器，集成在驱动电机尾部，提供正交脉冲信号。碰撞传感器为压阻式力传感器，安装于前保险杠内部。雨量传感器采用电容式，通过检测介电常数变化识别降雨。电压电流传感器（INA219）通过I2C总线汇报电池和电机耗电数据。所有这些传感器通过分线板汇总到MCU板。
八、电源系统拆解
8.1 电池包
电池包安装于车架中舱的电池仓内，通过锁扣固定，可拆卸更换。电池包外壳为IP65密封铝壳，内部包含10串3并的21700锂离子电芯组，共30颗。电芯选用三星50E，单颗容量5000mAh，标称电压3.6V，全组电压36V，总能量540Wh。电芯采用绝缘支架固定，镍片点焊连接，正负极间有阻燃隔膜。电池包内集成BMS保护板。
BMS功能：
10通道电压监测，精度±5mV。
电流监测采用0.5毫欧分流器，库仑计数。
SOC估算采用扩展卡尔曼滤波，误差±3%。
被动均衡，均衡电流100mA。
5个NTC温度传感器，监测充放电温度。
充放电MOS管（英飞凌IRF1404）控制，支持过充、过放、过流、短路保护。
通信接口：I2C/SMBus，向MCU提供电池状态数据。
电池包具备自恢复保险丝和物理断路开关。运输模式通过断开内部MOS管实现极低静态功耗。充电时，42V直流输入经BMS控制，支持快充（8A电流），2小时充满。当电芯温度低于0℃或高于60℃时禁止充电，保障安全。
8.2 充电触点与充电座
充电触点在尾部，电路上串联防反接二极管和过压保护。充电座通过地钉或配重板固定于草坪，输入100-240V AC，电源适配器输出42V/8A至充电触点。充电座内置红外对位辅助装置，机器人靠近时通过红外信号引导精准对接。充电座防水等级IPX5，与机器人通讯通过触点上的数据调制实现近场通信，确认连接状态。
8.3 低功耗管理
待机状态下，AP休眠，仅MCU和通信模组运行，功耗低于2W。运输模式下硬件开关断开电池正极，整机功耗低于0.1W。充电座上充满后，自动断开充电回路，防止过充。
九、连接器与线束系统
整机线束采用汽车级耐高温阻燃导线，不同功能线缆颜色编码区分：红色为电源正极，黑色为电源负极，蓝色为电机相线，绿色为信号线，白色为通信线。外部传感器与电子舱之间的连接使用防水接插件，规格有M8、M12圆形连接器和JST防水型。线束通过扎带固定在车架预留的走线槽内，避免与运动部件摩擦。所有对外接口处均设有防水格兰头或密封塞。
内部通信总线为CAN，连接MCU板与驱动板、BMS等，通信速率1Mbps，带错误重发机制，保障实时控制数据不丢失。此外，AP与MCU间使用高速UART（3Mbps）进行数据交换，协议定义包格式，确保数据完整。
十、组装工艺与可维护性设计
从拆解过程可以看出，这台割草机器人的设计充分考虑了制造工艺和售后可维护性。
组装工艺 ：车架三大模块先预装好各自的子总成（如前舱装好摄像头和主控板，中舱装好电机和刀盘），然后通过螺栓合拢，再安装外壳。电气线束通过化整为零的模块化插接，减少总装线操作工时。整机装配主要螺钉扭矩通过电动扳手精准控制，关键连接点使用螺纹胶防松。
可维护性设计 ：
刀片快拆：30秒换刀，无需工具。
电池拆卸：松开锁扣即可取出电池包，售后可邮寄更换。
驱动轮组件：拆下5颗螺丝即可分离整个轮毂电机单元。
电子舱：打开顶盖后，AP板和MCU板各通过几颗螺丝固定，板对板连接器拔下即可分离，方便诊断维修。
传感器模组：各自有独立安装基准和密封，可单独更换后上电自校准。
这种模块化设计大幅缩短了维修时间，普通维修点通过更换模块即可完成大多数故障处理，无需动用电烙铁或专业示波器。
