探索VSG并联：原理与实践

VSG并联，有对应讲解视频

最近在电力电子领域研究VSG（虚拟同步发电机）并联相关的内容，感觉特别有意思，也发现网上有对应讲解视频，今天就来和大家分享下我的学习心得。

VSG并联是什么？

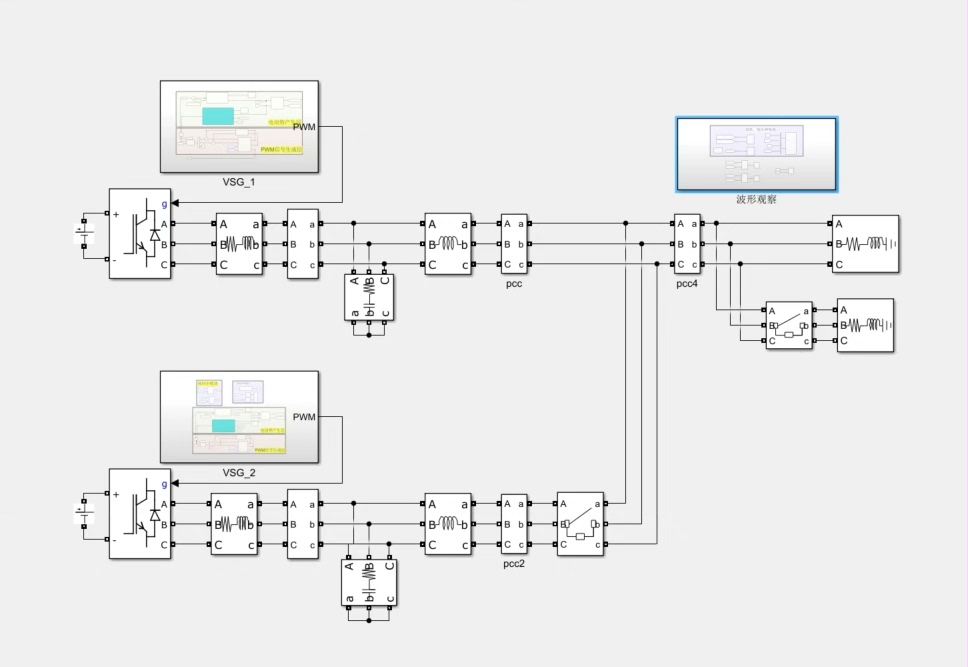

VSG并联，简单来说就是将多个虚拟同步发电机并联运行。传统的同步发电机通过机械转子的同步旋转来实现功率的协调分配，而VSG则是通过模拟同步发电机的电气特性，以软件算法的方式来实现类似功能。多个VSG并联在一起运行，可以提高系统的可靠性、增加供电容量，就像多个小伙伴一起合作完成一个大任务，各尽所能。

例如在一个微电网系统中，可能有多个分布式电源通过VSG控制技术接入，它们并联运行共同为负载供电。

代码示例与分析

咱们以一个简单的VSG控制代码片段来看看其实现的一些思路（以下代码基于Python语言，为简化示意，并非完整工程代码）：

python 复制代码

import numpy as np

# 定义VSG的一些参数
omega_n = 2 * np.pi * 50  # 额定角频率
H = 5  # 惯性时间常数
D = 0.5  # 阻尼系数
P_ref = 100  # 有功功率参考值
Q_ref = 50  # 无功功率参考值

# 模拟系统状态
omega = omega_n  # 当前角频率
theta = 0  # 初始相位角
P = 0  # 当前有功功率
Q = 0  # 当前无功功率

# 模拟时间步长
dt = 0.001

while True:
    # 根据有功功率偏差计算角频率变化
    omega_dot = (P_ref - P) / (2 * H) - D * (omega - omega_n)
    omega = omega + omega_dot * dt

    # 根据角频率更新相位角
    theta = theta + omega * dt

    # 这里省略根据相位角和其他参数计算输出电压和电流等实际控制量的复杂部分
    # 假设简单计算当前有功功率（实际情况更复杂）
    P = np.random.rand() * 150  # 模拟实际有功功率波动
    Q = np.random.rand() * 80  # 模拟实际无功功率波动

代码分析

参数定义部分 ：首先定义了VSG运行所需的关键参数，像 omegan**是额定角频率，咱们国家电网的额定频率是50Hz，所以这里换算成角频率。 H 惯性时间常数，它决定了VSG对功率变化的响应速度，就好比一个人的反应快慢。 D 阻尼系数，它能抑制系统在功率变化时可能出现的振荡，类似给系统加了个"减震器"。 P ref 和 Q_ref 分别是有功和无功功率的参考值，这是VSG努力要达到的目标值。
系统状态初始化 ：设置了当前的角频率 omega 为额定值，初始相位角 theta 为0 ，当前的有功功率 P 和无功功率 Q 也设为0 ，就像游戏刚开始，所有角色都在初始位置。
循环部分 ：通过一个 while 循环模拟VSG的持续运行。在循环里，先根据有功功率的偏差计算角频率的变化率 omega_dot ，这里体现了VSG模拟同步发电机惯性的特性，功率偏差越大，角频率变化越快。然后根据这个变化率更新当前角频率 omega ，再由角频率更新相位角 theta 。实际应用中，相位角会对输出电压和电流等产生影响，不过这里为简化省略了复杂的计算部分。最后简单模拟了实际运行中有功和无功功率的波动。

总结

VSG并联技术在现代电力系统尤其是分布式发电和微电网领域有着重要的应用前景。通过代码示例，我们能更直观地感受其控制的一些基本思路。当然，实际的工程应用中会涉及到更复杂的算法、通信以及硬件实现等内容。推荐大家去看看相关的讲解视频，能更生动形象地理解整个过程，说不定会有更多收获。希望今天的分享能让大家对VSG并联有更清晰的认识，一起在这个有趣的领域继续探索。
