打造基于Qt + OpenCascade的3D模型查看与转换利器

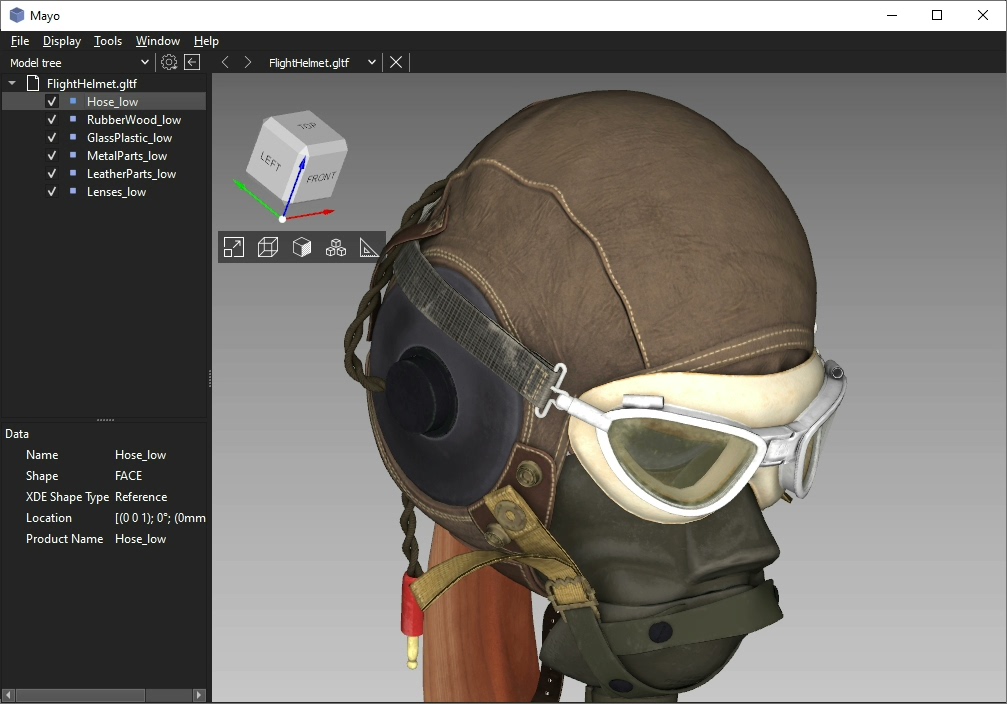

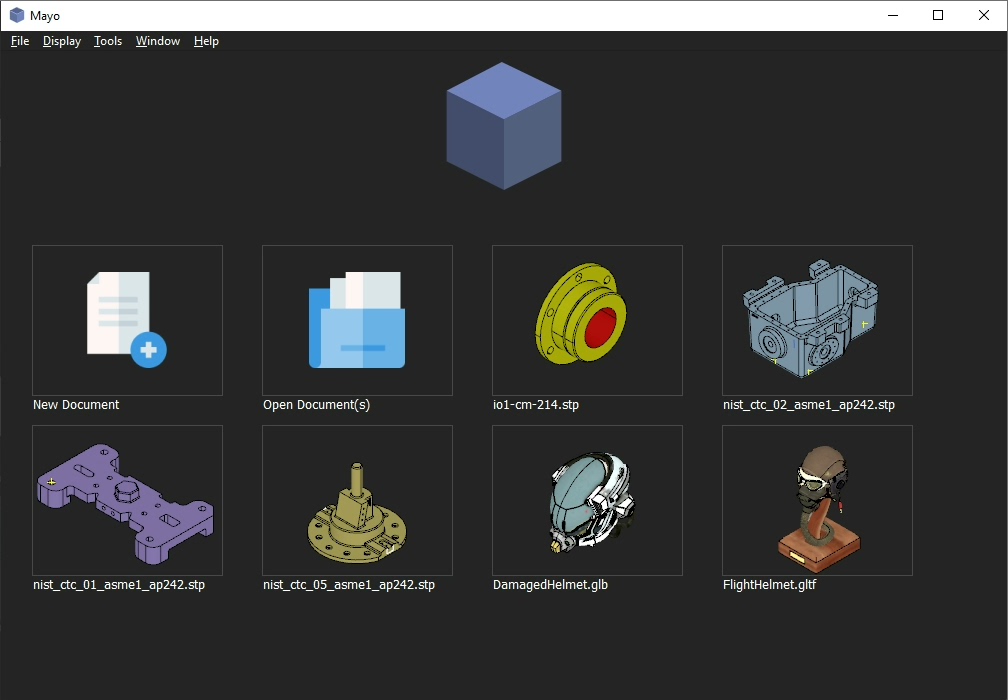

基于Qt+OpenCascade的3D模型CAD查看器和转换器，可以从STEP、IGES、STL和许多其他格式读取这些3D文件，支持剪裁平面、组件爆炸、形状测量、显示/隐藏零件。最主要的原因可能是需要配置OpenCascade的环境。源码： Windows下使用MSVC的构建VisualStudio≥2017，要求Qt版本≥5.10且OpenCascade≥7.3.0。 ot.1

在3D设计与工程领域，能够方便地查看和转换各种格式的3D模型文件是一项非常实用的技能。今天就来和大家分享基于Qt + OpenCascade构建的3D模型CAD查看器和转换器，这玩意儿简直就是3D文件处理的多面手。

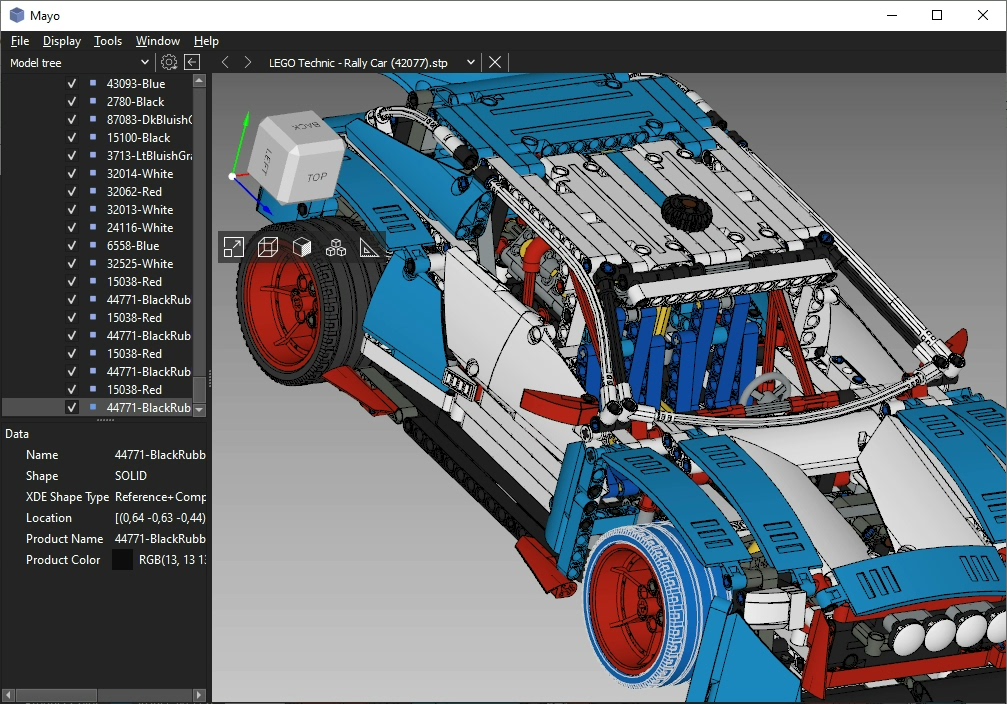

它厉害的地方在于可以读取STEP、IGES、STL等多种格式的3D文件，还支持剪裁平面、组件爆炸、形状测量以及显示/隐藏零件这些超实用的功能。想象一下，当你拿到一个复杂的3D模型，能够通过剪裁平面清晰地看到内部结构，或者将组件爆炸开来查看各部分的组成关系，是不是超酷？

环境配置是关键

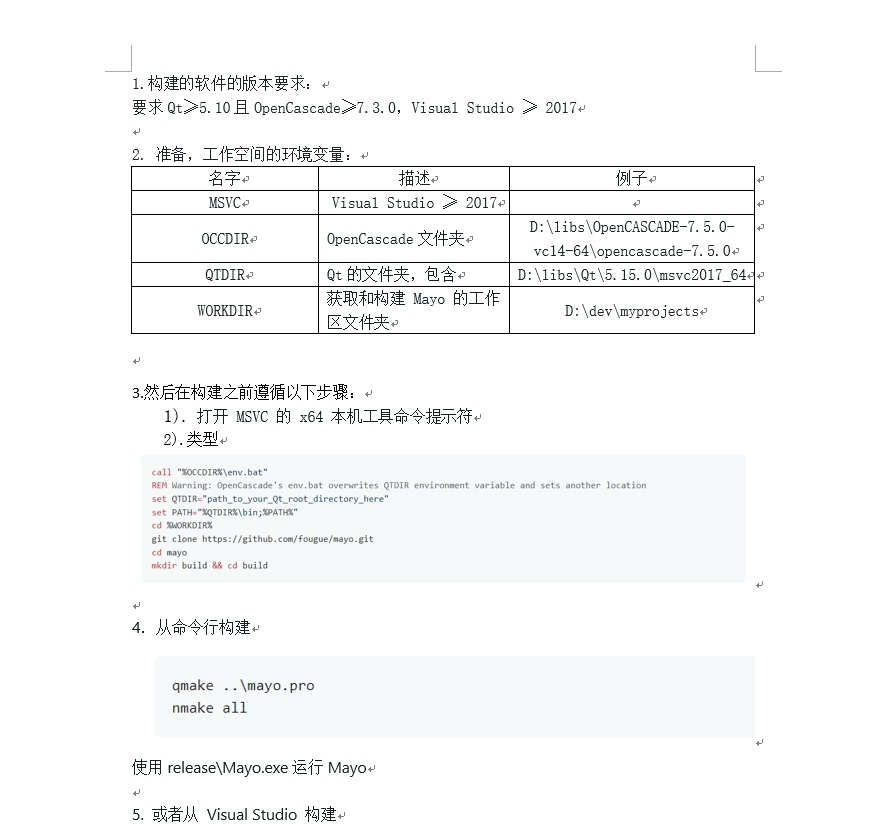

不过，想要顺利搭建起这个工具，最主要的难题可能就是配置OpenCascade的环境了。这里先给大家梳理一下源码构建的基本要求。在Windows系统下，如果使用MSVC，那Visual Studio的版本得≥2017，Qt版本要≥5.10，OpenCascade也得≥7.3.0 。下面咱们简单说说代码相关的东西。

代码示例与分析

假设我们已经完成了环境配置，开始写一些基础的代码来加载一个3D文件（以STL为例）。首先在Qt项目中，我们需要包含相关的头文件：

cpp 复制代码

#include <QCoreApplication>
#include <TopoDS_Shape.hxx>
#include <BRepPrimAPI_MakeBox.hxx>
#include <StlAPI_Reader.hxx>

这里QCoreApplication是Qt的核心应用类，而TopoDSShape*、BRepPrimAPI* MakeBox 、StlAPI_Reader 则是OpenCascade里用于处理形状、创建基本形状以及读取STL文件的类。

接着，我们在main函数里写如下代码：

cpp 复制代码

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);
    TopoDS_Shape shape;
    StlAPI_Reader reader;
    reader.Read(shape, "example.stl");
    return a.exec();
}

在这段代码里，我们先创建了一个TopoDSShape**对象shape，它将用于存储从STL文件读取的形状。然后创建StlAPI Reader对象reader，并使用reader.Read方法将名为example.stl的文件读取到shape中。最后通过a.exec()启动Qt应用程序的事件循环。

当然，实际应用中肯定要比这复杂得多，比如对读取结果的错误处理，以及如何将读取的形状在Qt的图形界面中展示出来，这就涉及到更多OpenCascade与Qt结合的知识啦。

总之，基于Qt + OpenCascade构建的这个3D模型CAD查看器和转换器潜力巨大，虽然环境配置有点小麻烦，但一旦搭建好，就能在3D文件处理上如鱼得水。后续有机会再和大家深入探讨更多高级功能的实现。
