储能变流器PQ并网和VF离网 含学习资料 一、图1、图2、图3为储能变流器PQ控制能量可实现能量双向流动 [1]储能电压外环，电流内环 [2]逆变器采用PQ控制，可实现能量双向流动 [3]仿真实现的内容：800V直流母线电压，500V电池电压，311V电网峰值电压，20kW充电，20kW放电 二、图3、图4、图5、图6为储能变流器离网逆变VF控制 [1]储能电压外环，电流内环 [2]逆变器采用VF控制 311V [3]0.15s 由10kW切30kW
在能源存储与转换领域，储能变流器（PCS）扮演着至关重要的角色。今天咱们就来深入聊聊储能变流器的PQ并网和VF离网这两种运行模式，还会分享一些学习资料哦。

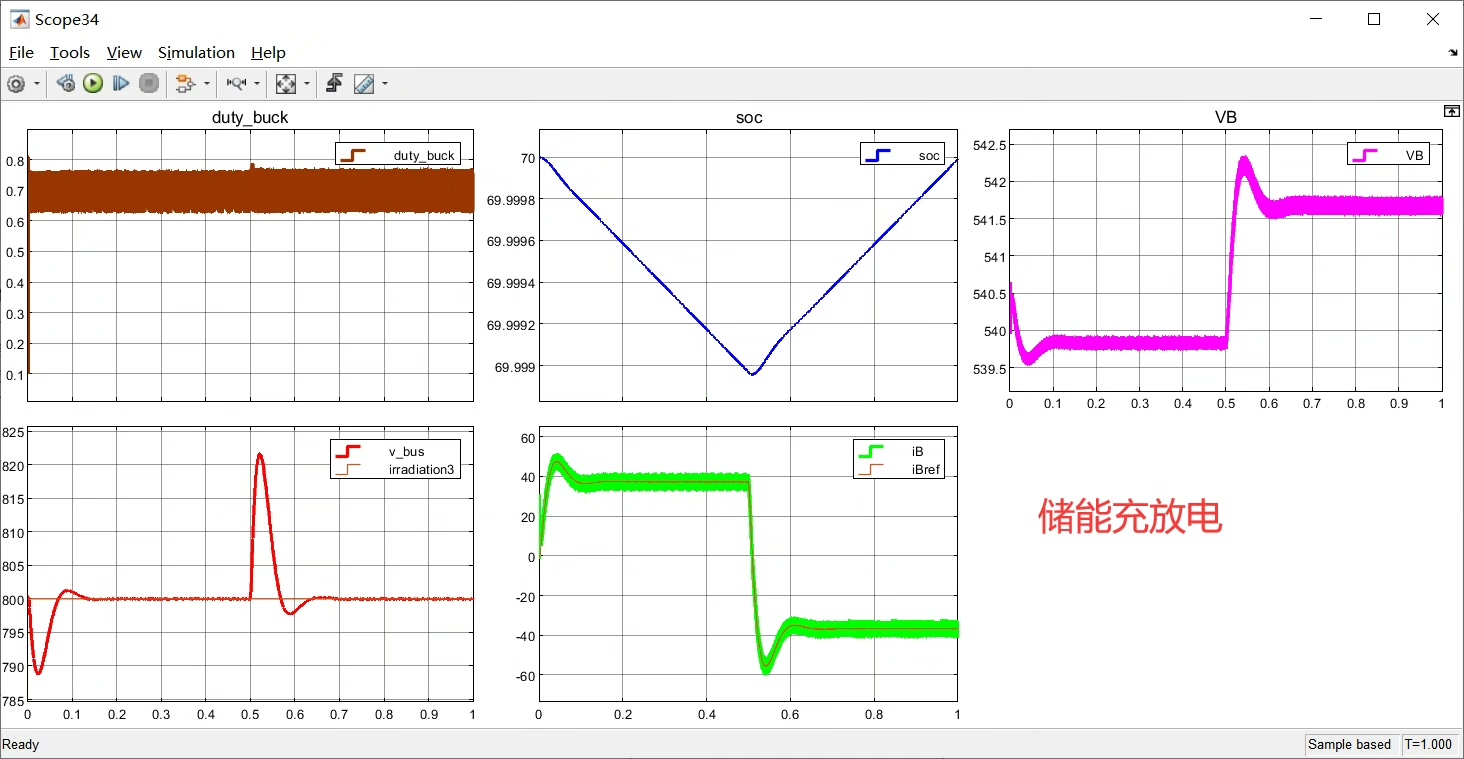

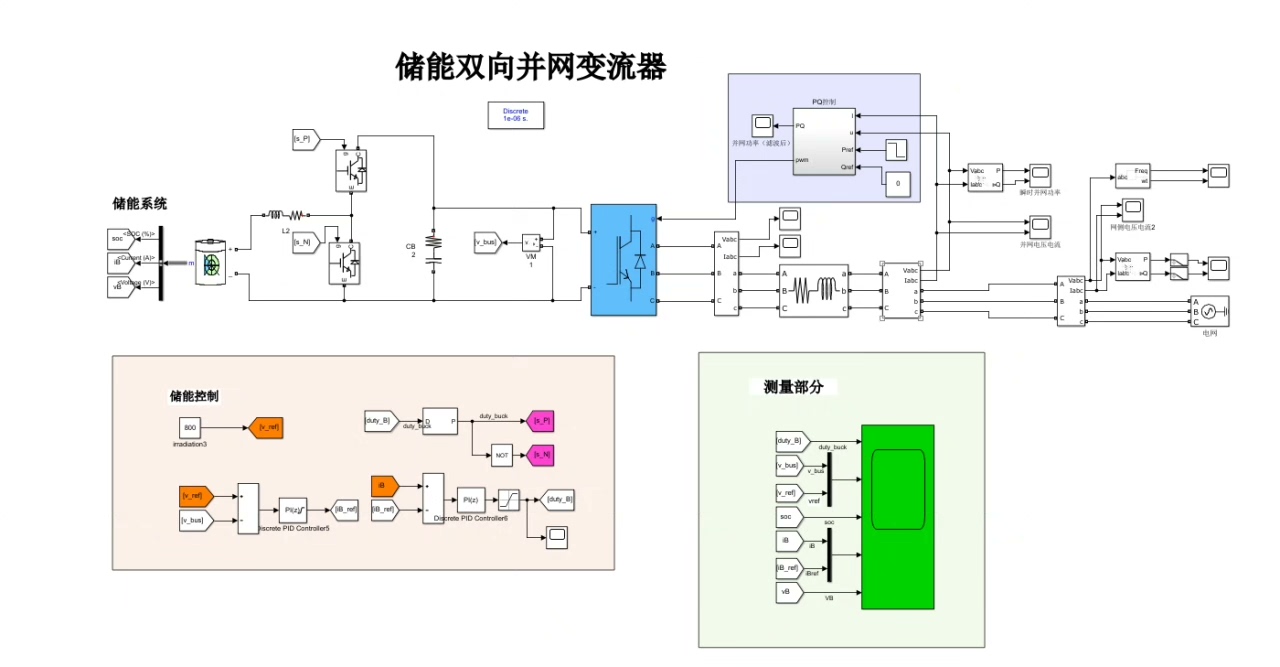

PQ并网控制：能量双向流动的奥秘
先来说说PQ控制，这种控制策略可实现储能变流器能量的双向流动。从架构上看，它采用储能电压外环，电流内环的设计。
电压外环的作用
电压外环主要负责维持储能侧电压的稳定。比如说，当储能电池充电时，要防止电压过高损坏电池；放电时，要保证输出电压能满足负载需求。在代码实现中，大概可以这样写（以Python为例，这里只是简单示意逻辑，并非完整代码）：
python
def voltage_control_loop(measured_voltage, target_voltage):
error = target_voltage - measured_voltage
# 通过PI控制器调节
kp = 0.5
ki = 0.1
integral = 0
integral += error
control_signal = kp * error + ki * integral
return control_signal这段代码通过计算测量电压与目标电压的误差，再经过PI控制器调节，生成一个控制信号，用于调整储能变流器的运行状态，从而维持电压稳定。
电流内环的意义
电流内环则是对电流进行精准控制，使得能量能够按照设定的功率值进行流动。就像上面提到的仿真设定，要实现20kW充电和20kW放电，这就需要电流内环精确控制充电和放电电流。代码可能类似这样：
python
def current_control_loop(measured_current, target_current):
error = target_current - measured_current
# 同样采用PI控制器
kp = 0.3
ki = 0.05
integral = 0
integral += error
control_signal = kp * error + ki * integral

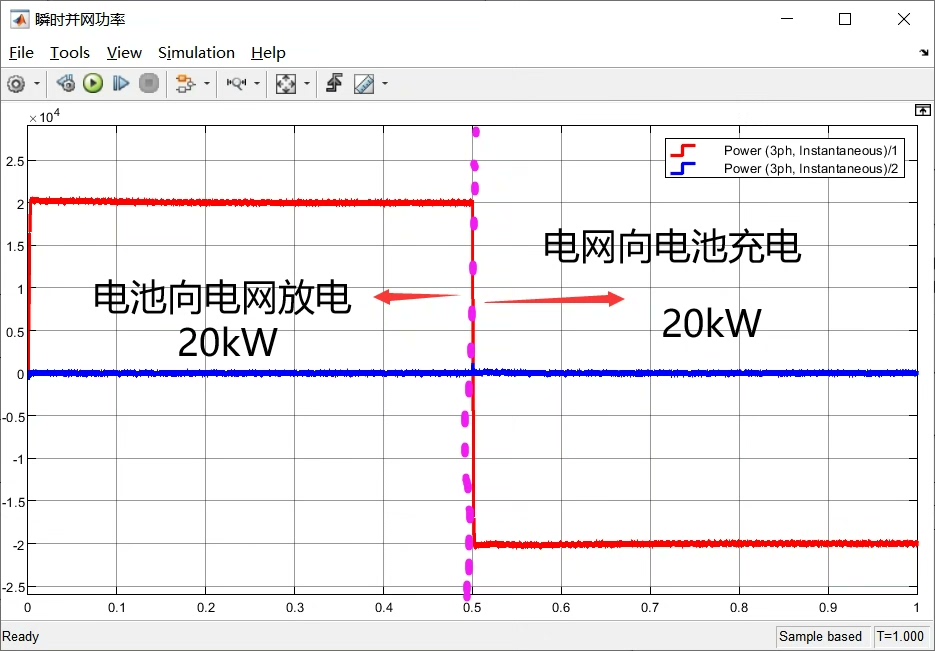

return control_signal逆变器采用PQ控制方式，就能达成能量双向流动的目标。咱们来看下仿真实现的具体参数：800V直流母线电压，500V电池电压，311V电网峰值电压。这样的参数设定，使得在实际运行中，PCS能够在不同电压条件下稳定地进行充电和放电操作。

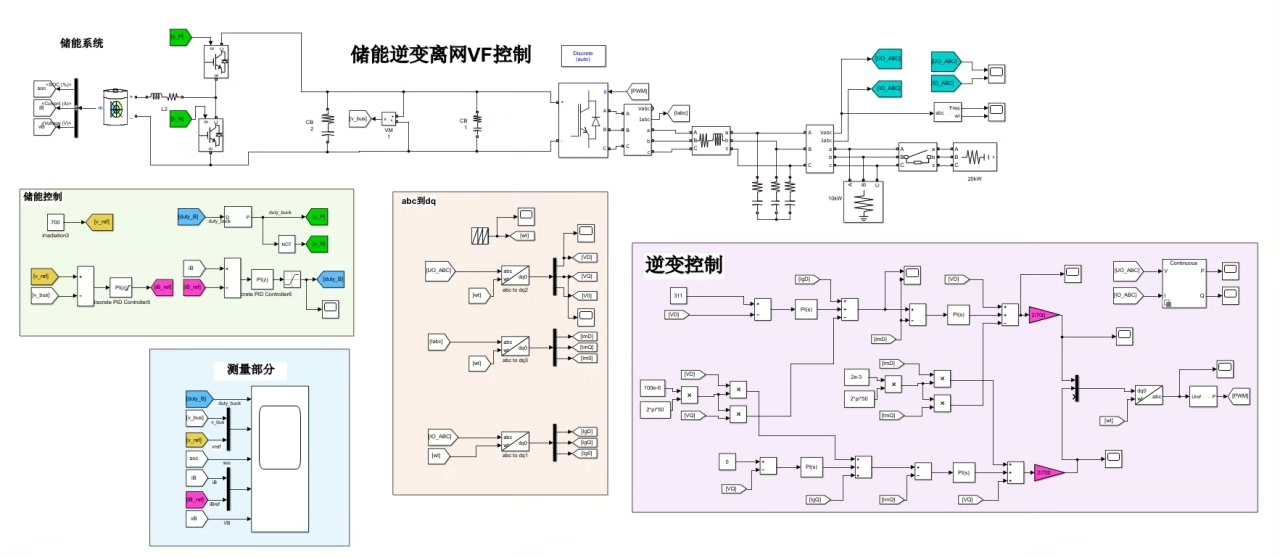

VF离网逆变控制：独立供电的保障
再瞧瞧VF离网控制模式，同样是储能电压外环，电流内环的架构。但它有着不同的应用场景，主要用于离网情况下，为负载提供稳定的电能。
电压外环的新使命
在离网时，电压外环不仅要维持储能侧电压稳定，更要确保输出给负载的电压是稳定的311V。代码逻辑与PQ控制的电压外环类似，但参数可能有所不同：
python
def vf_voltage_control_loop(measured_voltage, target_voltage):
error = target_voltage - measured_voltage
kp = 0.6
ki = 0.15
integral = 0
integral += error
control_signal = kp * error + ki * integral
return control_signal这里通过调整PI控制器的参数，以适应离网时对电压稳定性的特殊要求。

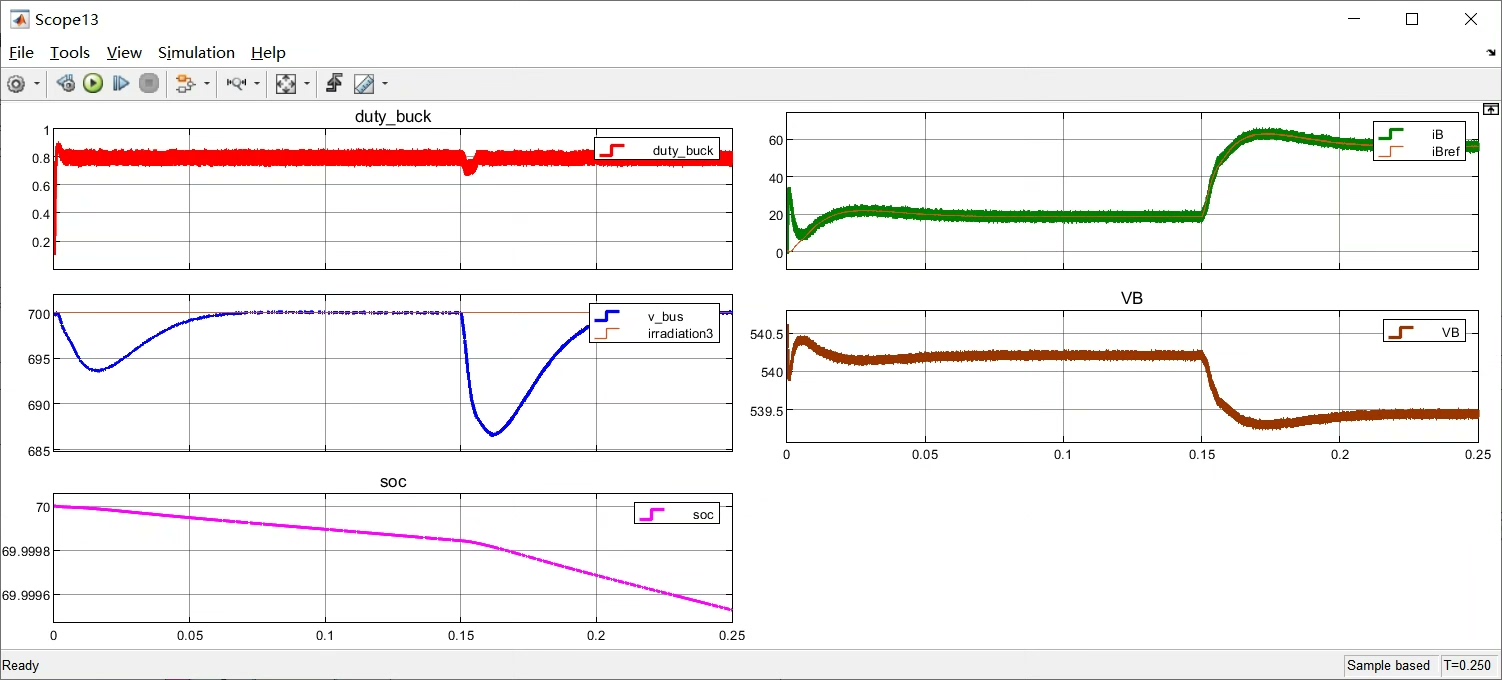

负载切换的应对

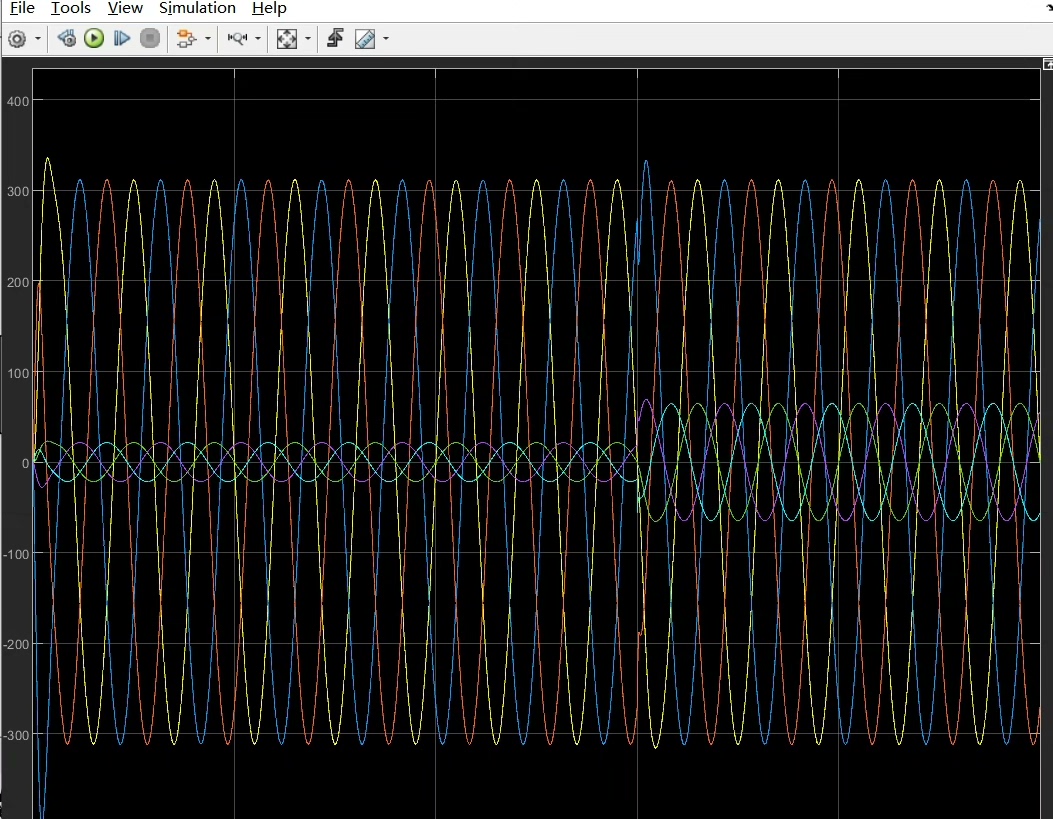

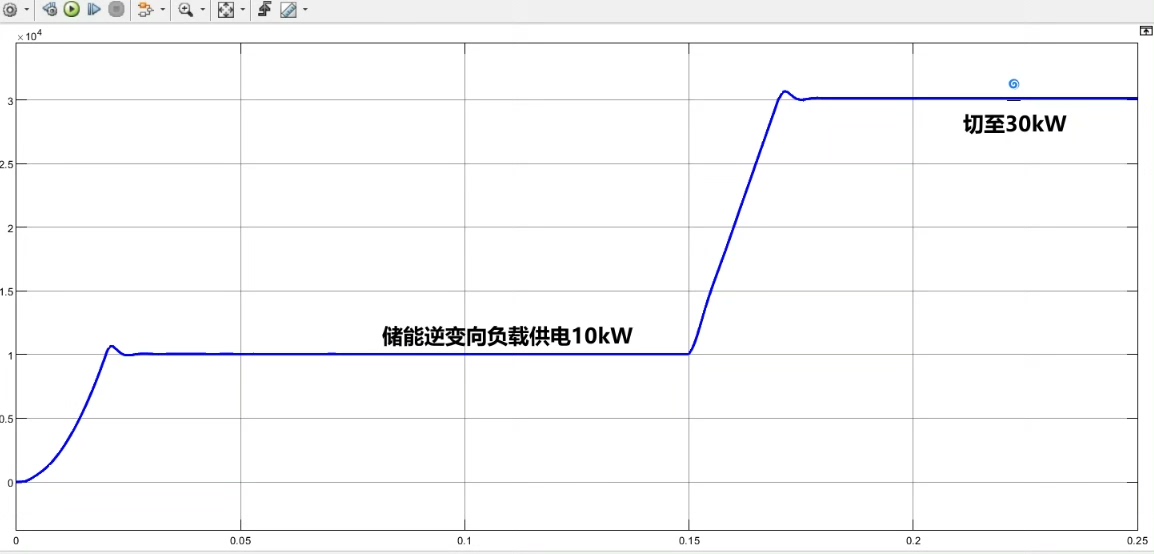

有个很关键的场景是0.15s时由10kW切30kW负载。这就考验VF控制的动态响应能力了。当负载突然增大，电流内环需要快速响应，增加输出电流，以保证电压稳定。在代码实现中，可能需要添加一些逻辑来检测负载变化，并迅速调整控制参数：
python
def detect_load_change(current_load, previous_load):
if abs(current_load - previous_load) > 10: # 假设10kW为负载变化阈值
# 调整电流内环参数
kp = 0.4
ki = 0.08
return kp, ki
return None这段代码检测负载变化，如果超过设定阈值，就调整电流内环的PI参数，以更好地应对负载突变。
学习资料分享
对于想要深入学习储能变流器PQ和VF控制的小伙伴，推荐几本书籍：《电力电子变流技术》详细讲解了电力电子设备的基本原理，对理解变流器控制有很大帮助；《储能系统建模与控制》则专注于储能系统的建模与控制策略，其中就包含了PQ和VF控制的深入分析。网上资源方面，像中国大学MOOC上的"电力系统储能技术"课程，有专业老师系统讲解相关知识，配合课后作业，能让你更扎实地掌握这方面内容。
希望通过今天的分享，大家对储能变流器的PQ并网和VF离网控制有了更清晰的认识，一起在这个充满潜力的领域继续探索吧！
