静电放电（ESD）事件可能影响单个元件，并通过印刷电路板（PCB）等复杂组件传播，可能导致故障。在我们关于空气静电干扰到校准靶的首篇博客中，我们探讨了一个15千伏ESD枪向2 Ω校准靶放电的例子，演示如何使用Ansys Charge Plus设置和模拟此类事件。在本博客中，我们将介绍Charge Plus中ESD枪示例的第二部分，重点是将空气ESD模拟到塑料外壳内的PCB中，展示如何搭建模型、运行模拟和分析结果。
概述
教程的这一部分演示了如何在塑料外壳内的PCB上模拟空气静电干扰（ESD）交互。模拟的目标是检查外壳内的二次电弧，并评估空气静电（ESD）对PCB的影响。

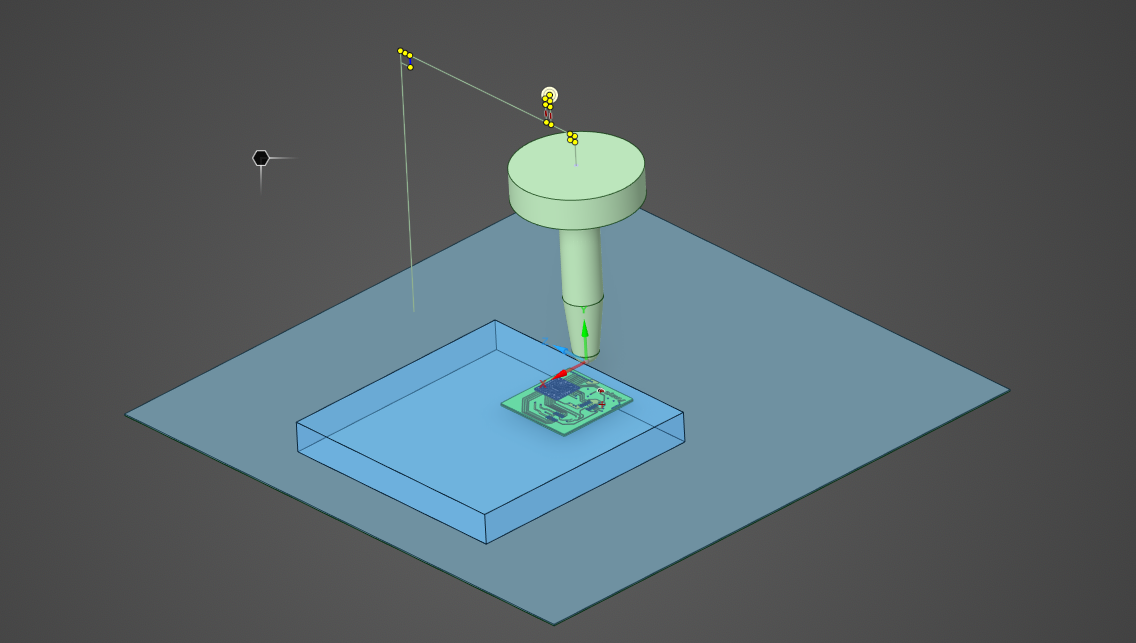

三维模型
为了完成模拟设置，工作流程包括以下步骤：
-
定义电弧区域与材料
-
设置变量网格
-
定义电压、动画和三维探针
-
模型网格化并运行仿真

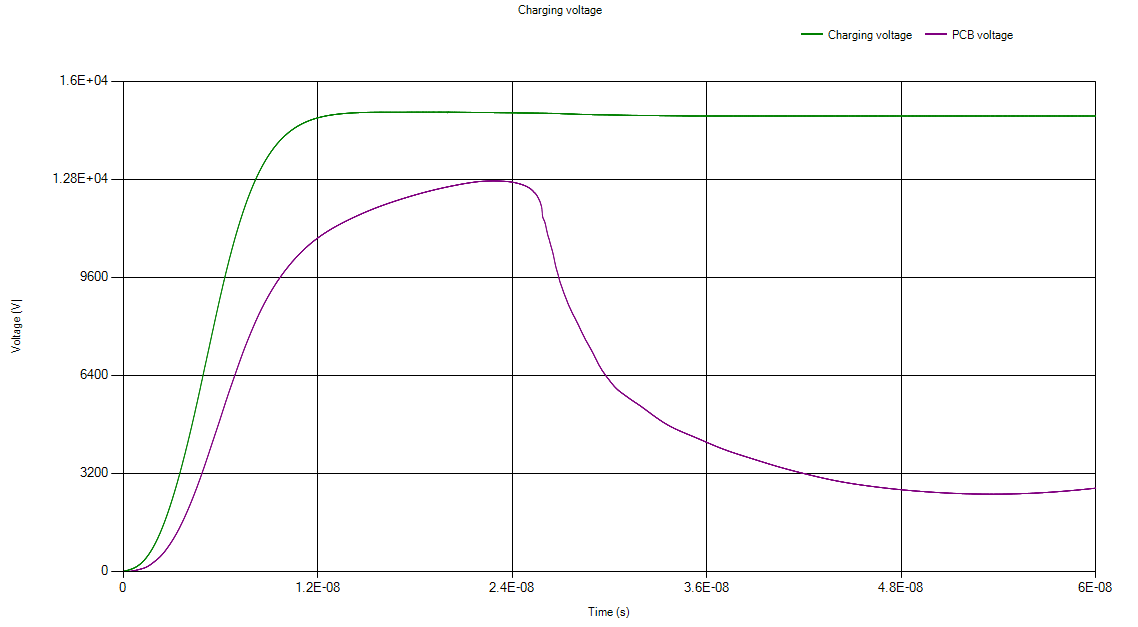

模拟结果如下所示，包括源电压15 kV，以及ESD枪放电到PCB上的电压。

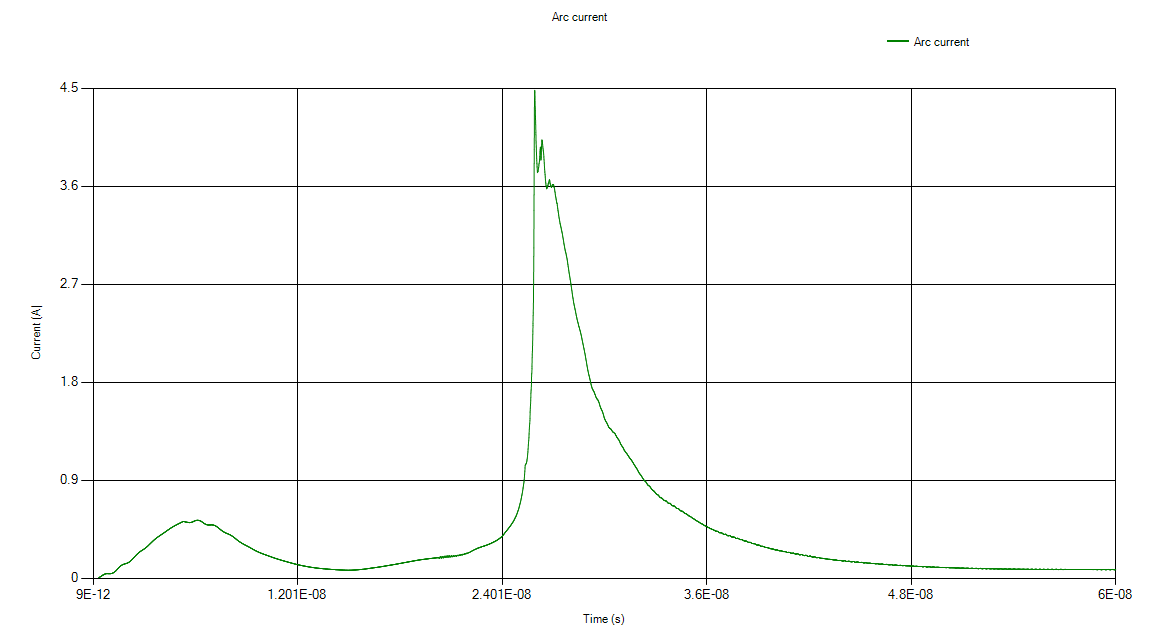

电流波形如下所示，取决于介质壳体、PCB的位置以及PCB的阻抗。

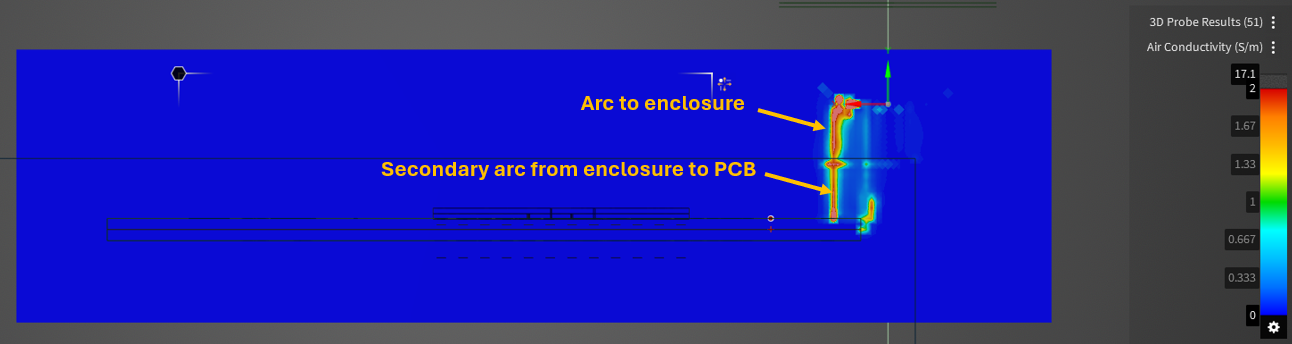

空气导电率结果显示，ESD枪到外壳有一个弧形，箱体到PCB则有一个次级弧形。

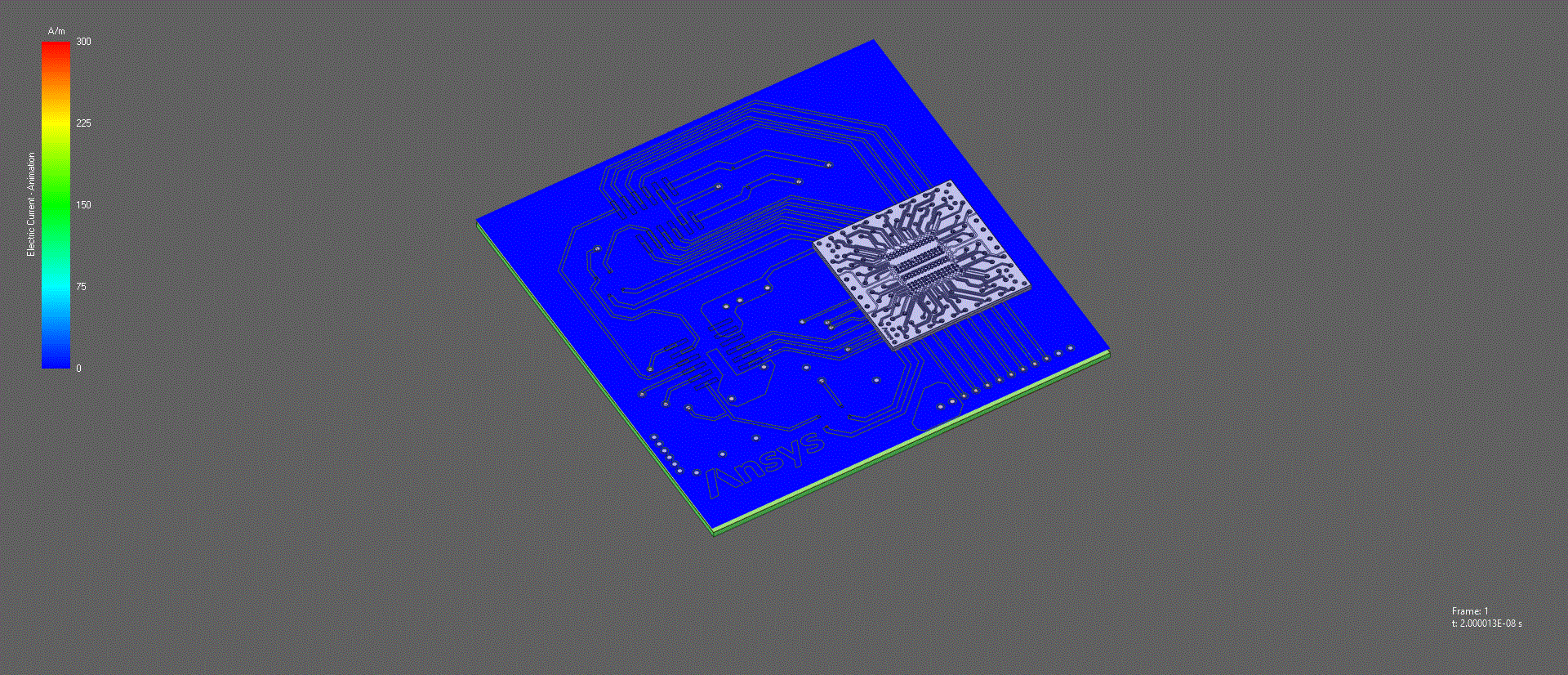

下面的动画展示了ESD事件导致的电流流经这些走路。
