在现代城市轨道交通中，地铁屏蔽门控制系统起着至关重要的作用，它不仅保障了乘客的安全，还能提升车站的运营效率。今天咱们就来聊聊基于 S7 - 1200 的地铁屏蔽门控制系统，以及与之紧密相关的西门子博途平台、PLC 编程和 WinCC 组态。

西门子博途平台

西门子博途（TIA Portal）是一个全集成自动化软件平台，它为我们开发 S7 - 1200 地铁屏蔽门控制系统提供了极大的便利。在这个平台上，我们可以一站式完成硬件组态、PLC 编程以及 HMI（人机界面，这里主要涉及 WinCC 组态）等多项任务，告别了以往在不同软件间频繁切换的繁琐操作。

S7 - 1200 PLC 编程

S7 - 1200 PLC 是整个屏蔽门控制系统的核心大脑，负责处理各种输入信号，并根据预设逻辑输出控制信号。下面来看一段简单的 PLC 代码示例，以实现屏蔽门的基本开关逻辑：

ladderlogic 复制代码

// 定义输入输出变量
VAR_INPUT
    OpenButton : BOOL; // 开门按钮信号
    CloseButton : BOOL; // 关门按钮信号
    EmergencyStop : BOOL; // 急停按钮信号
END_VAR

VAR_OUTPUT
    DoorOpen : BOOL; // 屏蔽门打开信号
    DoorClose : BOOL; // 屏蔽门关闭信号
END_VAR

// 主逻辑
Network 1:
    A OpenButton
    AN EmergencyStop
    = DoorOpen

Network 2:
    A CloseButton
    AN EmergencyStop
    = DoorClose

在这段代码中，我们首先定义了三个输入变量 OpenButton（开门按钮信号）、CloseButton（关门按钮信号）和 EmergencyStop（急停按钮信号），以及两个输出变量 DoorOpen（屏蔽门打开信号）和 DoorClose（屏蔽门关闭信号）。

在主逻辑部分，Network 1 实现了开门逻辑：当按下开门按钮（OpenButton 为真）且急停按钮未按下（EmergencyStop 为假）时，DoorOpen 置为真，即发送屏蔽门打开信号。同理，Network 2 实现了关门逻辑，当按下关门按钮（CloseButton 为真）且急停按钮未按下（EmergencyStop 为假）时，DoorClose 置为真，发送屏蔽门关闭信号。

WinCC 组态及 PLC 组态仿真画面

WinCC 组态用于创建直观、交互性强的人机界面，方便操作人员监控和管理地铁屏蔽门系统。在博途平台中进行 WinCC 组态时，我们可以轻松地绘制与实际屏蔽门对应的图形元素，并将其与 PLC 中的变量相关联。

比如说，我们在 WinCC 画面上绘制一个屏蔽门的图形，然后将其打开和关闭状态分别与 PLC 中的 DoorOpen 和 DoorClose 变量绑定。这样，当 PLC 中这两个变量的值发生变化时，WinCC 画面上的屏蔽门图形也会实时显示相应的开关状态。

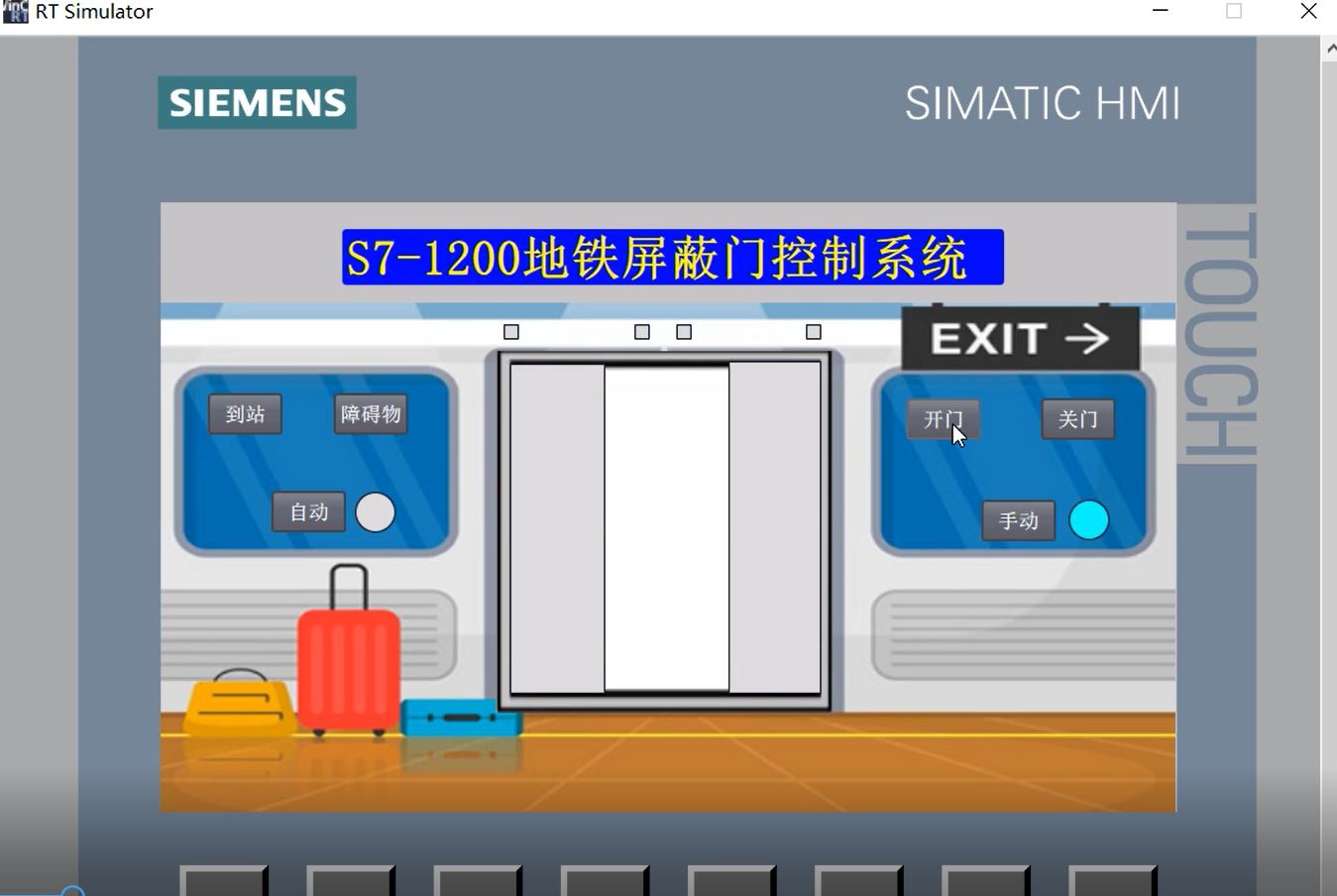

而 PLC 组态仿真画面则让我们在实际硬件部署之前，就能够对控制系统进行模拟测试。在博途平台的仿真环境中，我们可以模拟各种输入信号的变化，观察 PLC 程序的运行结果以及 WinCC 画面的反馈，及时发现并修正潜在的逻辑错误。

例如，我们可以在仿真画面中模拟按下开门按钮，观察到 PLC 中 DoorOpen 变量置为真，同时 WinCC 画面上的屏蔽门图形显示为打开状态。通过这样的反复测试和优化，能够大大提高系统的稳定性和可靠性。

总之，基于 S7 - 1200 的地铁屏蔽门控制系统，结合西门子博途平台强大的功能、灵活的 PLC 编程以及直观的 WinCC 组态，为城市轨道交通的安全、高效运行提供了坚实的保障。无论是对于开发者还是运营维护人员，深入理解和掌握这些技术都具有重要意义。
