基于粒子群算法的MPPT在阴影变换及负载变化下的实现

$1$ 粒子群算法mppt(四个粒子)，代码注释清晰，在阴影变换的情况下可反复重启。 $2$ 含有两个仿真模型，一个模型是查看自己所设置的阴影光照下对应的最大功率点，另一个模型则是用粒子群算法来追踪最大功率点。其他详情可见图。 $3$ 负载变化也能实现最大功率点追踪，能够看到迭代次数，占空比趋于稳定的一个值

在光伏系统中，最大功率点追踪（MPPT）技术至关重要，它能让光伏电池始终工作在最大功率点附近，提高发电效率。今天咱就聊聊基于粒子群算法的MPPT，特别是在阴影变换和负载变化情况下的实现。

粒子群算法MPPT基础

粒子群算法（PSO）模拟鸟群觅食行为。在MPPT场景里，每个粒子代表一个可能的最大功率点。这里我们设定四个粒子，让它们在解空间里寻找最大功率点。

代码实现（部分关键代码）

python 复制代码

# 初始化粒子群
num_particles = 4
particles = []
for i in range(num_particles):
    particle = {
        'position': random.random(),  # 初始位置随机化，范围在0 - 1 可根据实际调整
        'velocity': 0,
        'pbest_position': None,
        'pbest_fitness': -float('inf')
    }
    particles.append(particle)

这段代码初始化了四个粒子，每个粒子有自己的位置、速度、历史最优位置和历史最优适应度。位置初始随机，速度先设为0 ，历史最优还未确定所以先设为负无穷。

阴影变换下的反复重启

在实际环境中，阴影变换频繁影响光伏电池功率输出。咱的粒子群算法MPPT得能应对这情况，反复重启来寻找新的最大功率点。

python 复制代码

def check_shadow_change():
    # 这里假设通过传感器数据或者一些外部判断条件来检测阴影变化
    # 实际应用可能更复杂，这里简单示意
    if some_condition:
        return True
    return False


while True:
    if check_shadow_change():
        for particle in particles:
            particle['position'] = random.random()
            particle['velocity'] = 0
            particle['pbest_position'] = None
            particle['pbest_fitness'] = -float('inf')

上面代码通过 checkshadowchange 函数检测阴影变化，一旦检测到，就重置所有粒子的位置、速度和历史最优信息，让粒子群重新开始搜索最大功率点。

两个仿真模型

查看阴影光照下最大功率点模型

这个模型主要是设置特定的阴影光照条件，然后直接找出对应的最大功率点。

python 复制代码

def find_max_power_point_in_shadow(shadow_condition):
    # 根据不同的阴影条件计算功率值
    power_values = []
    for voltage in range(0, max_voltage):
        current = calculate_current(voltage, shadow_condition)
        power = voltage * current
        power_values.append(power)
    max_power = max(power_values)
    max_power_voltage = power_values.index(max_power)
    return max_power_voltage, max_power

在这个函数里，通过遍历不同电压值，计算对应电流得出功率，从而找出最大功率及其对应的电压，也就是最大功率点。

粒子群算法追踪最大功率点模型

这就是咱核心的MPPT模型啦，粒子群算法不断迭代寻找最大功率点。

python 复制代码

# 迭代更新粒子位置和速度
while not termination_condition:
    for particle in particles:
        fitness = calculate_fitness(particle['position'])
        if fitness > particle['pbest_fitness']:
            particle['pbest_fitness'] = fitness
            particle['pbest_position'] = particle['position']

    global_best_particle = max(particles, key=lambda p: p['pbest_fitness'])
    for particle in particles:
        r1, r2 = random.random(), random.random()
        particle['velocity'] = inertia_weight * particle['velocity'] + \
                               cognitive_coefficient * r1 * (particle['pbest_position'] - particle['position']) + \
                               social_coefficient * r2 * (global_best_particle['pbest_position'] - particle['position'])
        particle['position'] += particle['velocity']
        # 边界处理，确保位置在合理范围
        if particle['position'] < 0:
            particle['position'] = 0
        elif particle['position'] > 1:
            particle['position'] = 1

每次迭代，先评估粒子适应度（也就是功率值），更新历史最优。然后根据全局最优和自身历史最优来更新速度和位置，同时做好边界处理，确保粒子在合理范围内搜索。

负载变化下的最大功率点追踪

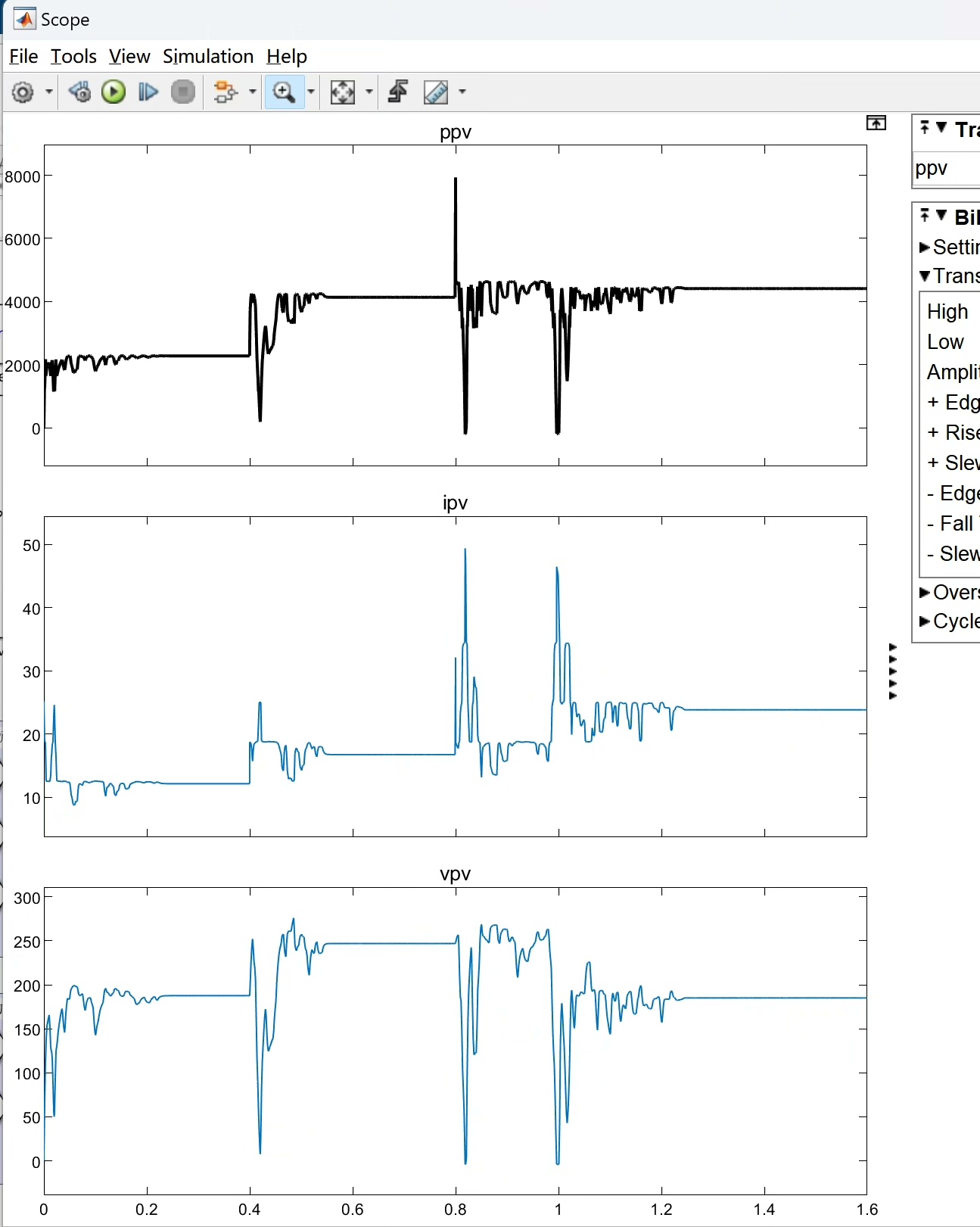

负载变化时，光伏系统的输出也会改变。咱的MPPT算法要能跟着变化找到新的最大功率点。通过观察迭代次数，能看到算法不断调整，占空比最后趋于稳定值，也就是找到了合适的工作点。

python 复制代码

# 假设负载变化函数，实际应用需对接硬件或模拟实际负载变化逻辑
def change_load():
    new_load = generate_random_load()
    return new_load


while True:
    load = change_load()
    # 重新开始粒子群算法搜索
    for particle in particles:
        particle['position'] = random.random()
        particle['velocity'] = 0
        particle['pbest_position'] = None
        particle['pbest_fitness'] = -float('inf')
    while not termination_condition:
        # 类似上述粒子群算法迭代过程
        for particle in particles:
            fitness = calculate_fitness(particle['position'], load)
            if fitness > particle['pbest_fitness']:
                particle['pbest_fitness'] = fitness
                particle['pbest_position'] = particle['position']
        global_best_particle = max(particles, key=lambda p: p['pbest_fitness'])
        for particle in particles:
            r1, r2 = random.random(), random.random()
            particle['velocity'] = inertia_weight * particle['velocity'] + \
                                   cognitive_coefficient * r1 * (particle['pbest_position'] - particle['position']) + \
                                   social_coefficient * r2 * (global_best_particle['pbest_position'] - particle['position'])
            particle['position'] += particle['velocity']
            if particle['position'] < 0:
                particle['position'] = 0
            elif particle['position'] > 1:
                particle['position'] = 1
    # 记录迭代次数和稳定的占空比
    iteration_count = get_iteration_count()
    stable_duty_cycle = global_best_particle['position']

每次负载变化，重新初始化粒子群搜索，经过多次迭代找到新的最大功率点，记录迭代次数和稳定的占空比。

总之，通过上述粒子群算法实现的MPPT，在阴影变换和负载变化的复杂情况下，能够有效追踪最大功率点，为光伏系统高效发电提供保障。大家有啥问题或者想法，欢迎留言交流！
