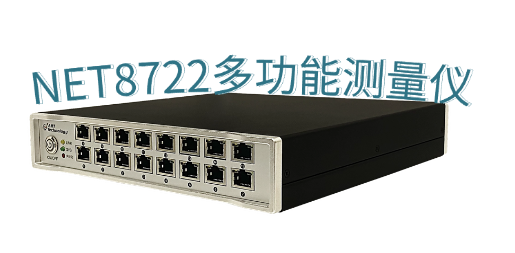

阿尔泰科技 NET8722多功能测量仪:多类型测量、通道拓展无压力!

一、产品简介

NET8722是阿尔泰科技面向"结构测试、强度验证、健康监测"推出的16通道同步应变、桥路,电阻/RTD和电压信号采集仪。它在紧凑的1U半机壳内集成24-bit ADC、可编程桥激励、导线电阻补偿,采集端使用全功能嵌入式web接口有效保障测试前仪器的可靠性及传感器连接准确性,是结构测试应用的理想选择。

NET8722支持多设备同步,具备数据时间戳与局域网事件消息功能,并增强以太网触发的灵活性。采用独立分布式模块,利用以太网交换机扩展,单台计算机可轻松集成与同步数十至数千台设备。

通讯采用千兆以太网,基于标准网络拓扑,凭借千兆以太网的充足带宽,使设备支持海量数据的实时、不间断传输至上位机。这种架构允许将采集卡部署于传感器现场,而将计算主机置于控制室,通过缩短模拟信号传输路径,最大限度地降低长线引入的干扰,从源头保障信号的原始保真度。

二、产品特点

可完成全桥、半桥、四分之一桥(120Ω、350Ω、1kΩ)状态的应变、桥的测试和分析;

配合压力、位移、流量等传感器可将物理量转换的模拟电压值进行精确测试;

搭配配套采集模块可以实现对电流(4-20mA)、高压(200V)的精确测量;

每通道独立的激励源(4mA),配合加速度计、拾音器等IEPE类传感器进行高动态范围测试;

配合热电偶、热电阻实现高精度温度测量;

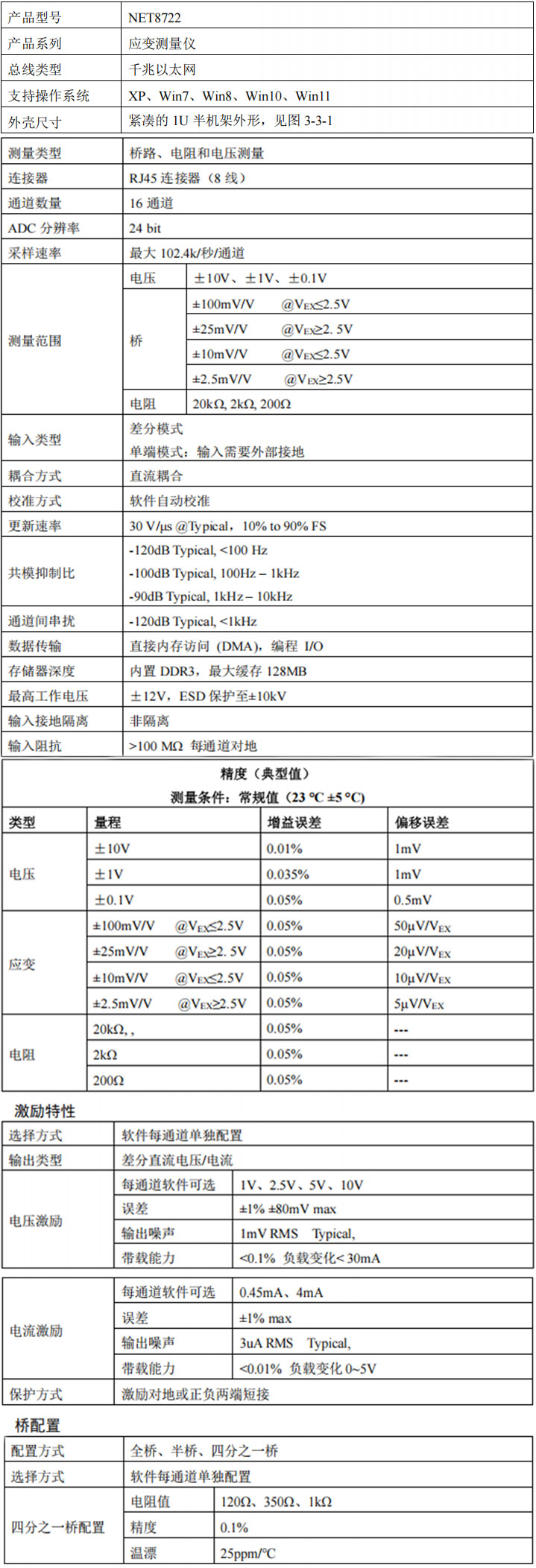

三、规格参数

四、典型应用领域

土木/桥梁:主梁、拉索、支座疲劳监测

风电:叶片、轮毂、塔筒静力与模态试验

汽车:车身弯曲、悬架冲击、电池包强度

航空航天:机翼静力、火箭贮箱加压、整机模态

工业设备:压力机、轧机、起重机械结构验证

五、系统连接图

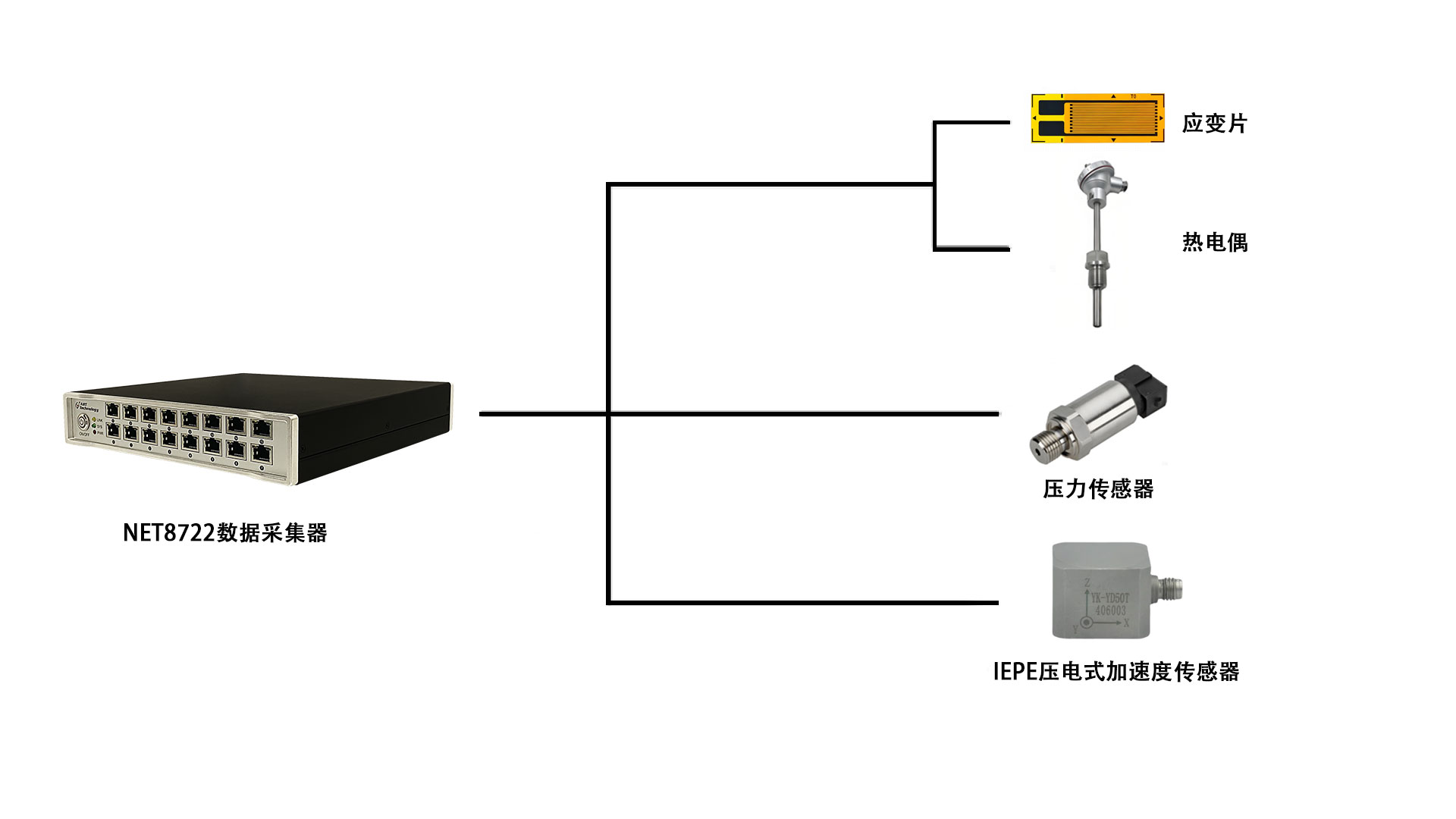

传感器连接:

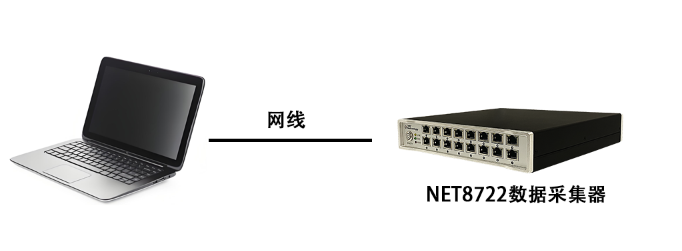

单台计算机+单台设备

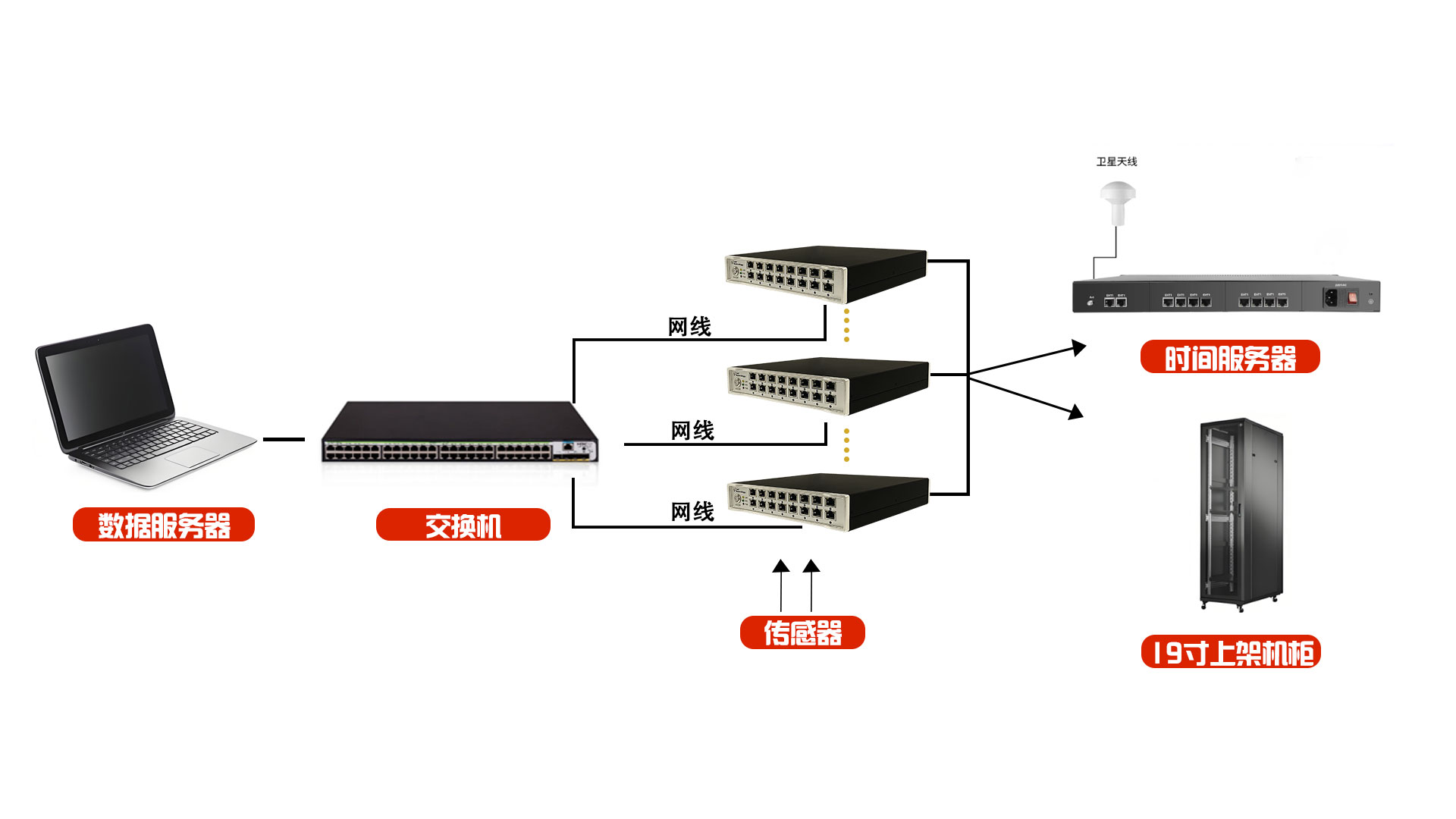

单台计算机+多台设备
