锂电工厂网络升级手记：当EtherNet/IP遇见DeviceNet

锂电工厂网络升级手记：当EtherNet/IP遇见DeviceNet

1 项目背景

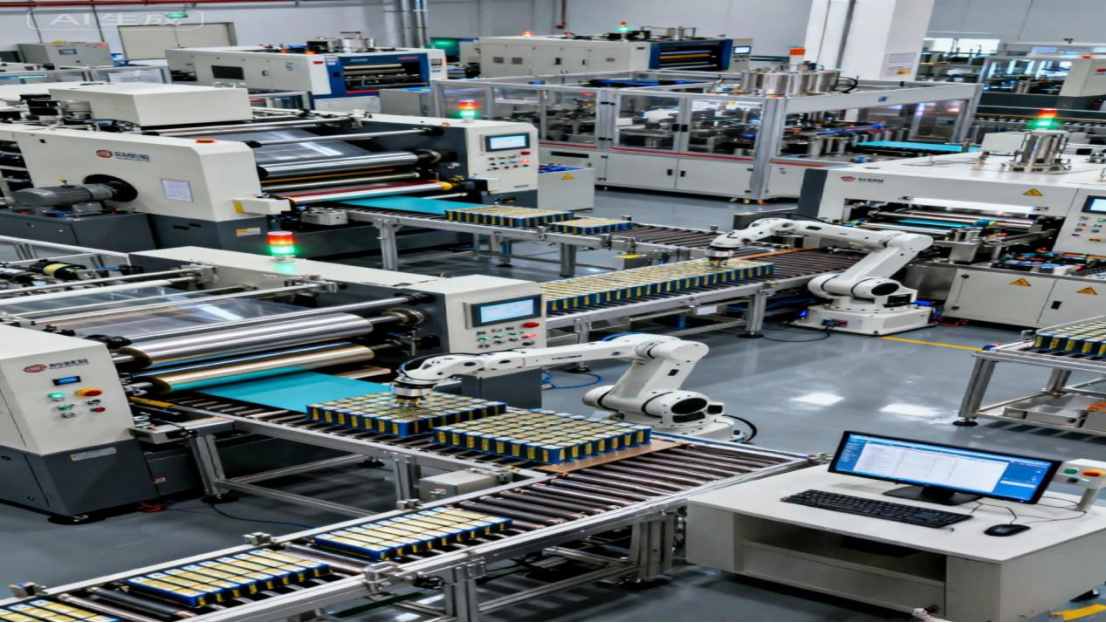

我们锂电池制造厂的涂布机控制系统已运行近十年。核心控制由罗克韦尔ControlLogix PLC完成，通过EtherNet/IP与上位系统通信。然而，现场十二个关键传感器和执行器仍通过老旧的DeviceNet网络连接。随着生产节奏加快，原网络响应延迟已影响涂层均匀性控制精度，且DeviceNet模块停产导致备件采购困难。摆在面前的选择很简单：全面更换现场设备，或是寻找一种过渡方案。

2 方案设计

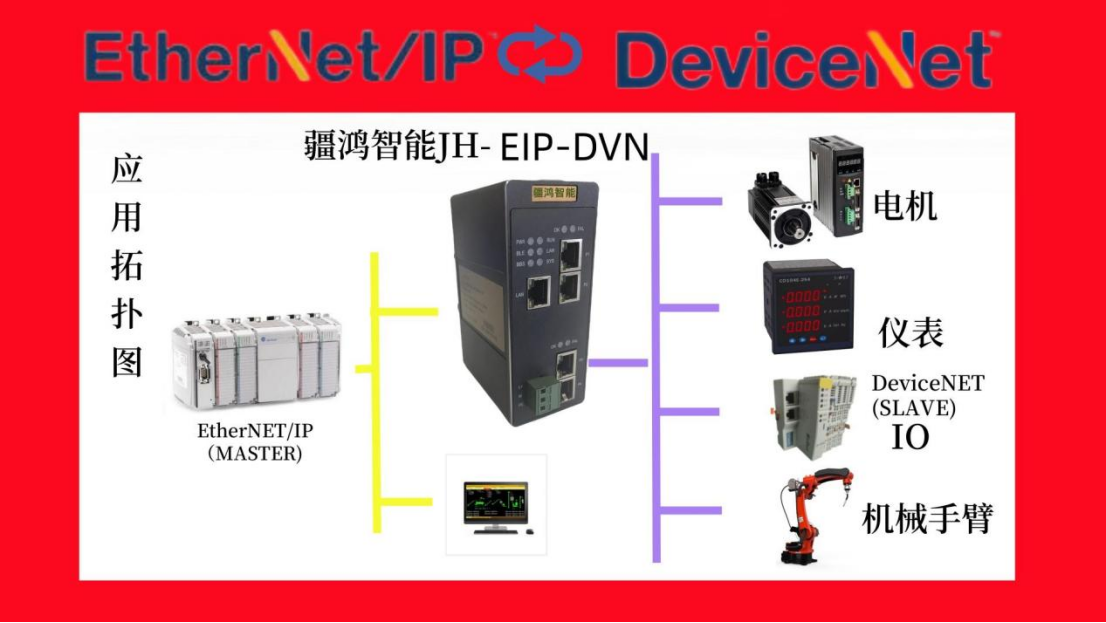

全面更换所有DeviceNet设备需产线停产两周，成本超百万元。经过现场勘查，我提出了更经济的方案：保留原有DeviceNet终端设备，在PLC机柜内增加协议网关。新设计的网络架构分为三层------信息层采用EtherNet/IP连接罗克韦尔PLC与MES系统；控制层通过网关实现协议转换；设备层沿用现有DeviceNet网络。

关键技术在于实现双向数据无缝映射。我设计了一张地址映射表，将每个DeviceNet节点的I/O点对应到PLC的标签地址。这样在工程师站上，所有设备数据如同在同一网络上访问，无需修改现有控制程序逻辑。

3 设备选型

经过对比测试，最终选择了支持多主站连接的疆鸿智能EtherNet/IP转DeviceNet网关。该网关具备双芯片架构，分别处理两种协议栈，确保实时性。关键参数包括：支持最多63个DeviceNet节点、512字节输入/输出数据交换、支持轮询和状态改变两种通信模式。

为适应锂电池工厂的干燥环境，特别选用宽温型号（-20℃~70℃），并配备独立散热风道。网关的LED诊断指示灯在现场维护中发挥了重要作用------通过颜色闪烁模式即可快速定位故障节点，这比查阅故障代码节省至少70%的排查时间。

4 项目实施前后对比

改造前，DeviceNet网络响应周期为100ms，偶发通信中断需现场重启节点。工程师调试时必须携带专用配置工具，且网络拓扑不可见，故障排查依赖经验。

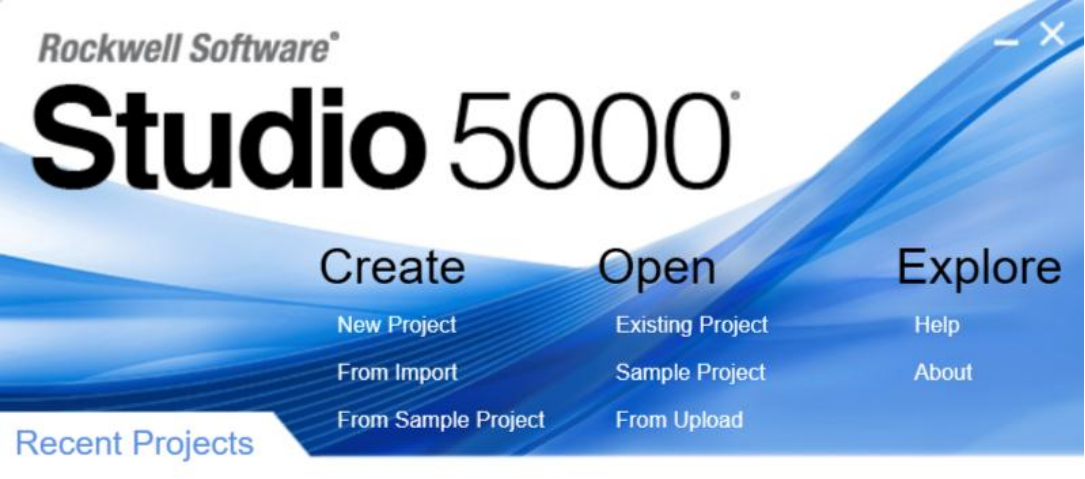

安装网关后，最直接的变化是在Studio 5000软件中可直接监控所有DeviceNet设备状态，如同本地I/O模块。

网络响应优化至25ms，涂层厚度波动范围从±3μm收窄至±1.2μm。维护方式发生根本转变：现在通过网页即可远程监控网关状态，DeviceNet侧的接线端子依然沿用，老员工的操作习惯得以保留。

结语

这次改造没有追求最前沿的技术，而是找到了新旧设备共存的最优解。真正的创新不在于替换所有旧事物，而在于设计出允许不同代际技术对话的智慧接口。当同事们看着十年前的老设备在新系统中继续稳定运行时，我深刻体会到------在工业现场，有时连接比更换更需要匠心。这个成本不到全面改造十分之一的方案，不仅延续了现有设备生命周期，更在锂电池生产的精密控制中创造了意想不到的协同效应。或许，这就是工业自动化工程师的价值：在技术迭代的浪潮中，搭建起一座座平稳过渡的桥梁。
