将STM32H7的SPI MISO和MOSI短接回环测试配置问题也是非常方便的

这里以我们H7-TOOL的SPI控制器LUA小程序来配置,主要是方便测试

1、测试TTL串口,RS232问题,一般会将TX和RX短接,然后上位机回环测试来确定是上位机问题还是串口线问题。或者排查目标板问题,都是非常方便的。

2、这里实测下了SPI的MISO和MOSI回环测试,也是没问题的,用来锁定问题也非常方便。

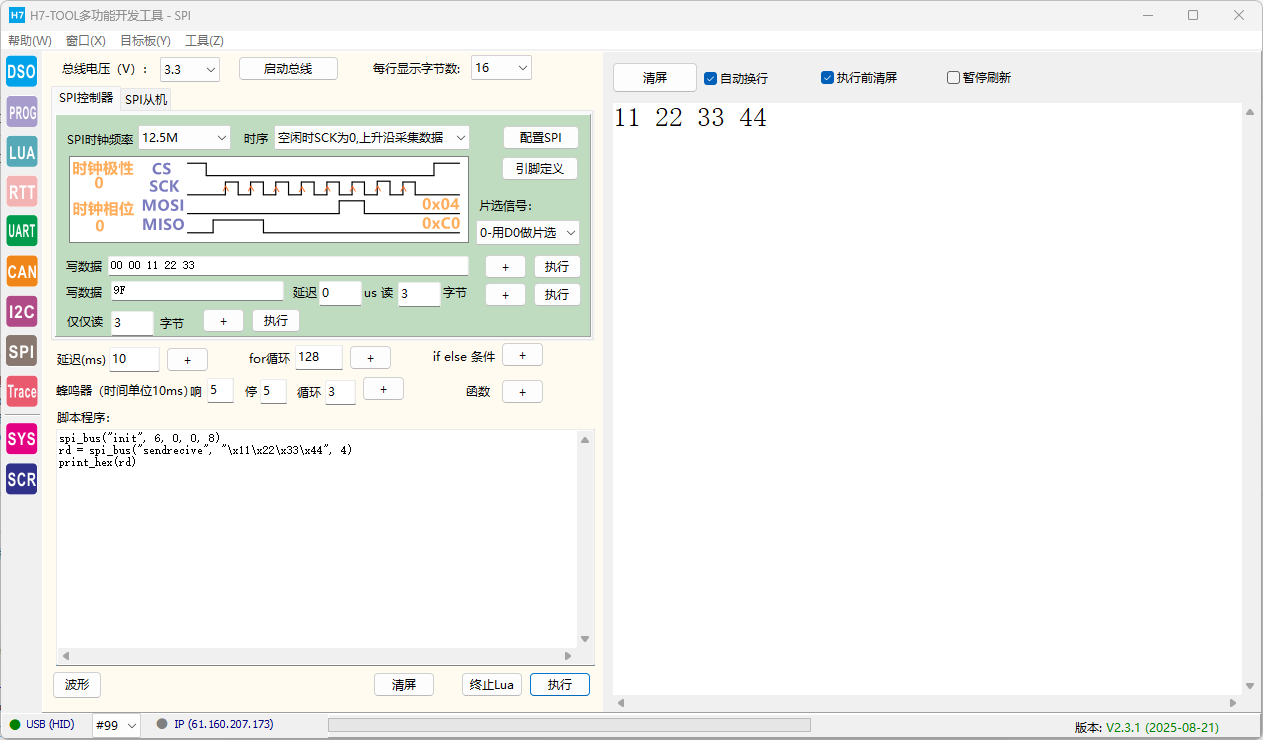

下面是12.5M速度下测试,测试LUA程序如下:

短接这两个引脚:

D2 : SDO MOSI

D3 : SDI MISO

Lua 复制代码
spi_bus("init", 5, 0, 0, 8)
rd = spi_bus("sendrecive", "\x11\x22\x33\x44", 4)
print_hex(rd)

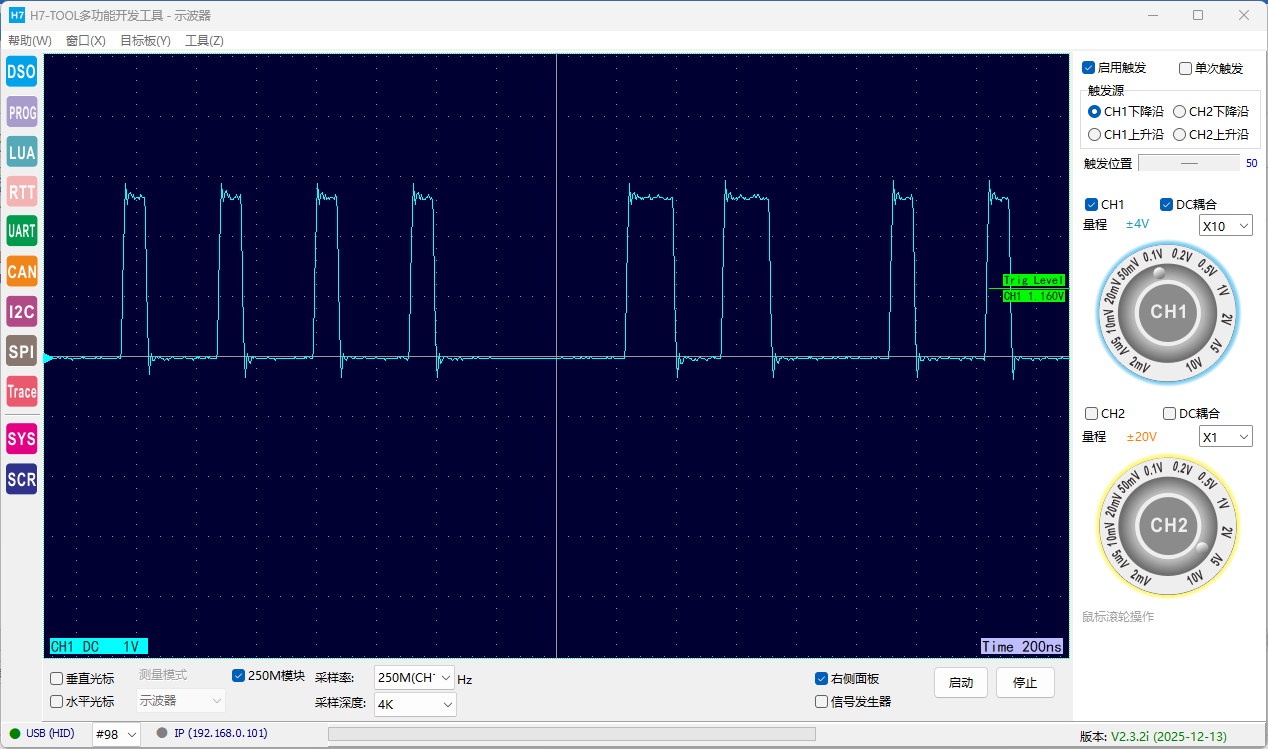

示波器效果:

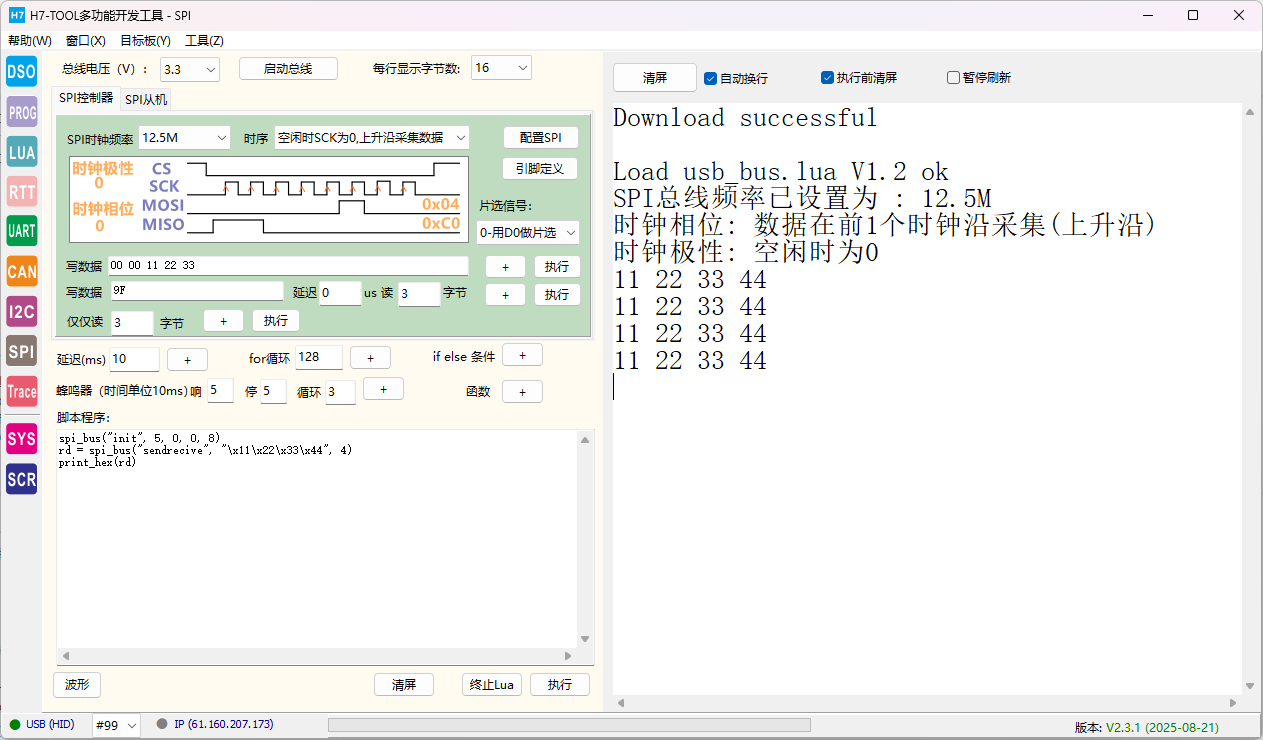

下面是25M速度下测试,也没问题

Lua 复制代码
spi_bus("init", 6, 0, 0, 8)
rd = spi_bus("sendrecive", "\x11\x22\x33\x44", 4)
print_hex(rd)

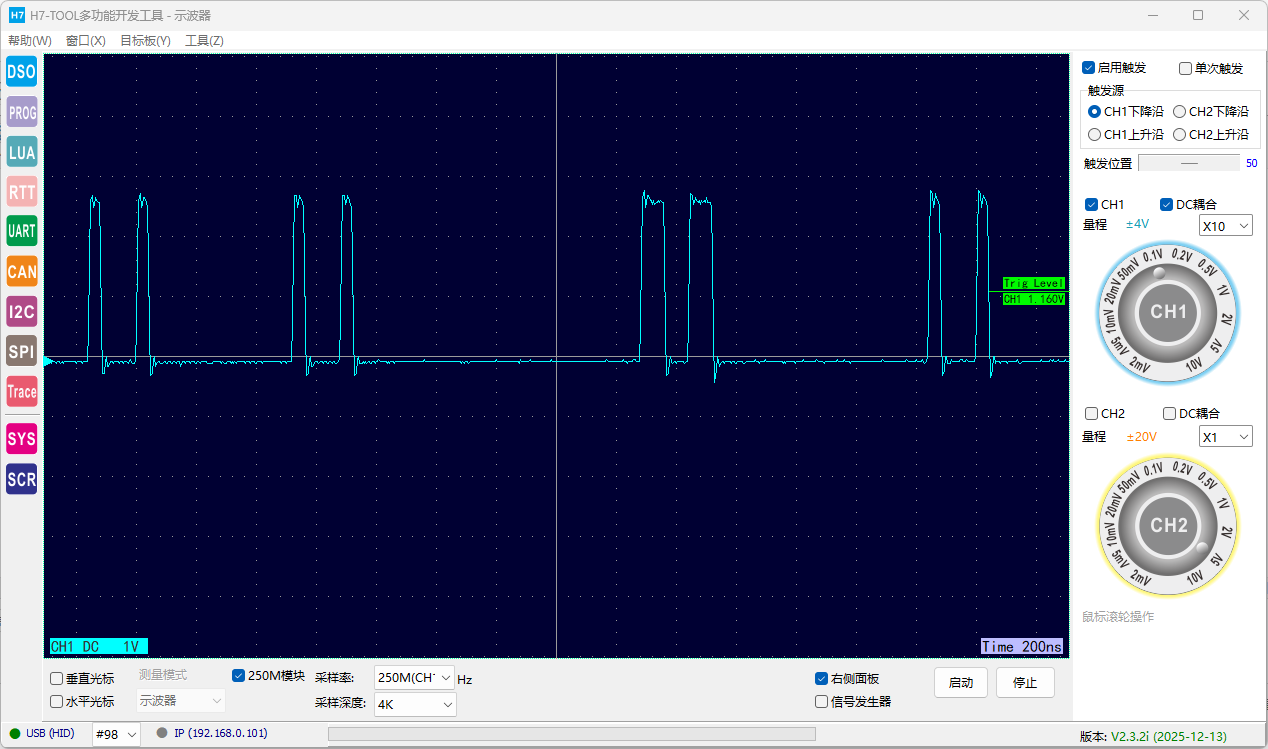

示波器效果:

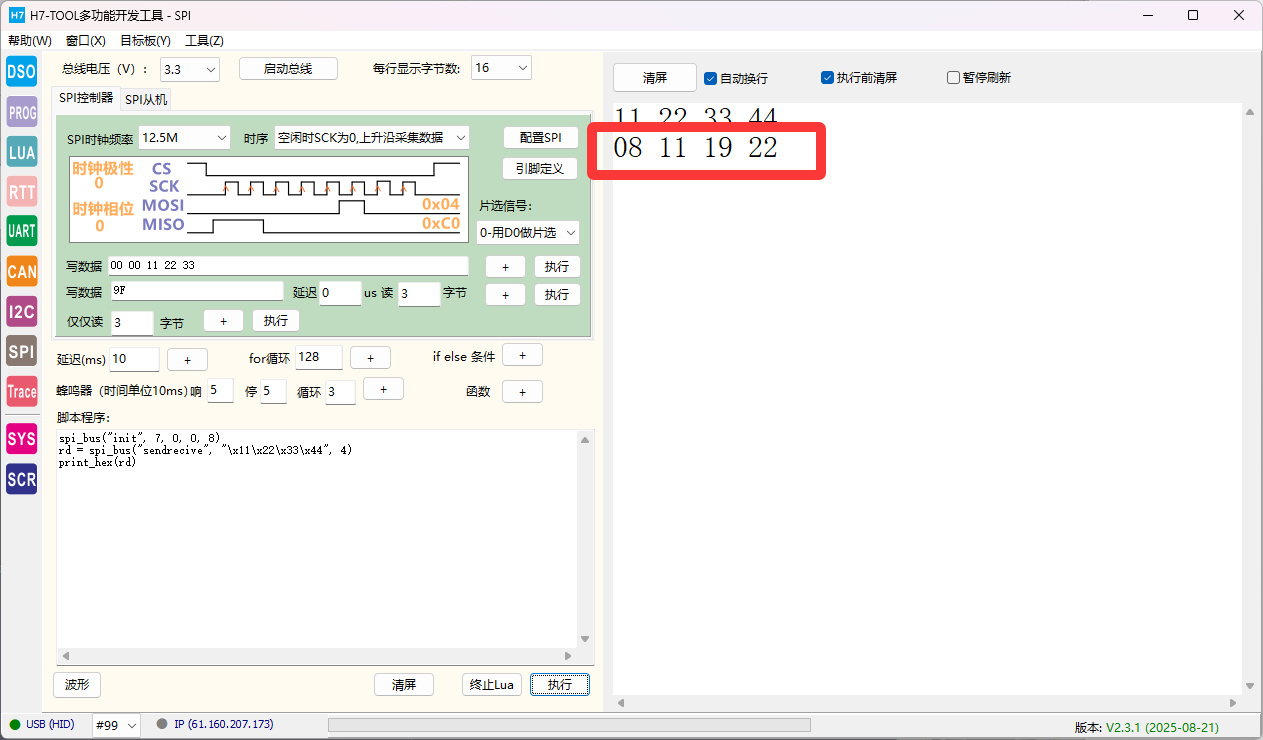

50MHz下不行,50MHz下数据开始出错:
