前言
水文分析全过程：数据集准备（镶嵌、裁切）---填洼---计算流向---计算汇流累积量---设定阈值提取栅格河网---生成河流链接---矢量化河网---手动绘制倾泻点---捕捉倾泻点---生成流域---流域转面----流域面裁切DEM。

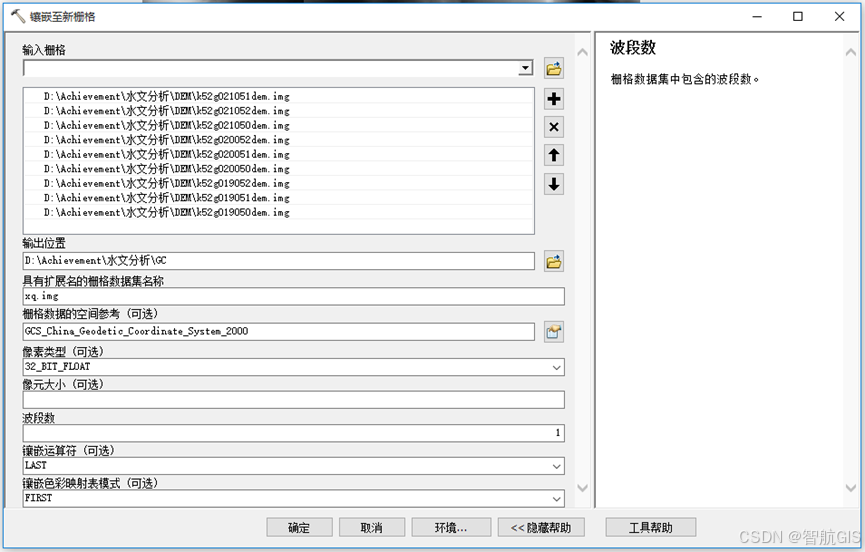

一、 DEM镶嵌
工具：【数据管理工具】>【栅格】>【栅格数据集】>【镶嵌至新栅格】，像素类型：32_BIT_FLOAT，波段数：1
目的：把分幅的DEM合并一个DEM

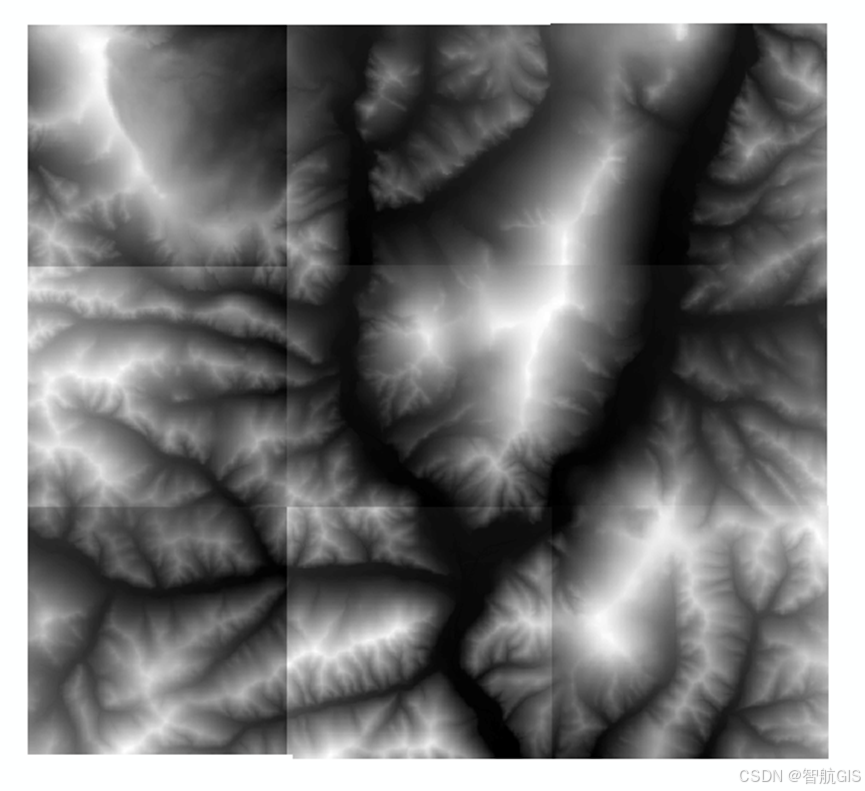

镶嵌前：
镶嵌后：

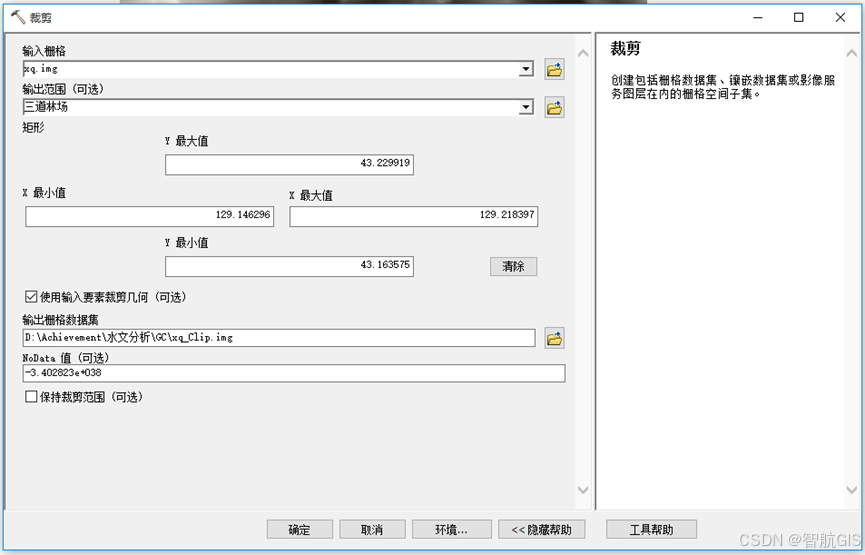

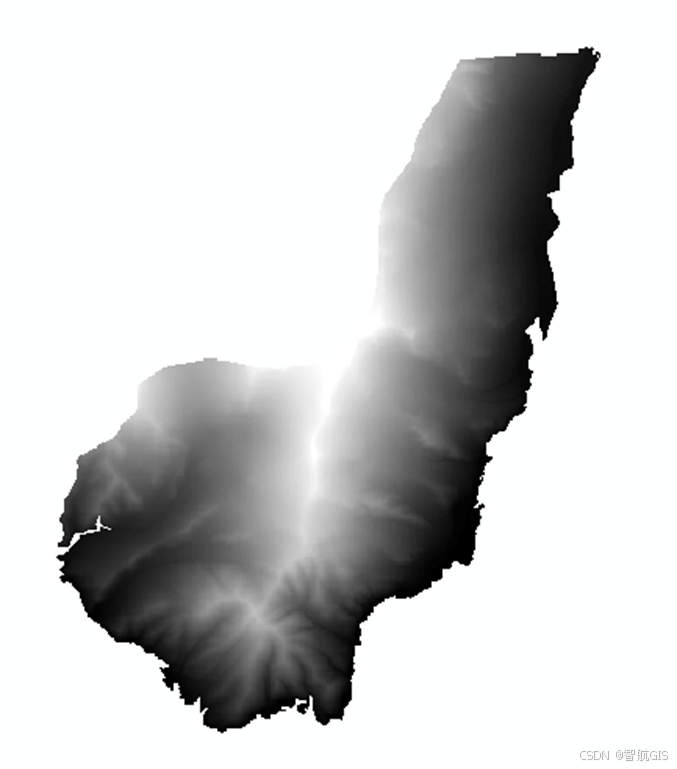

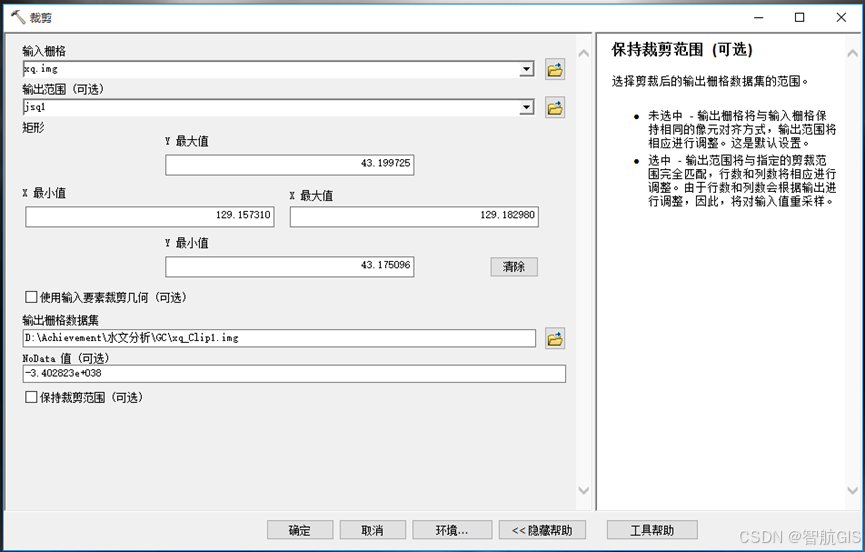

二、 裁剪
工具：【数据管理工具】>【栅格】>【栅格处理】>【裁剪】，需要选中使用输入要素裁剪几何。
目的：获得我们研究区域

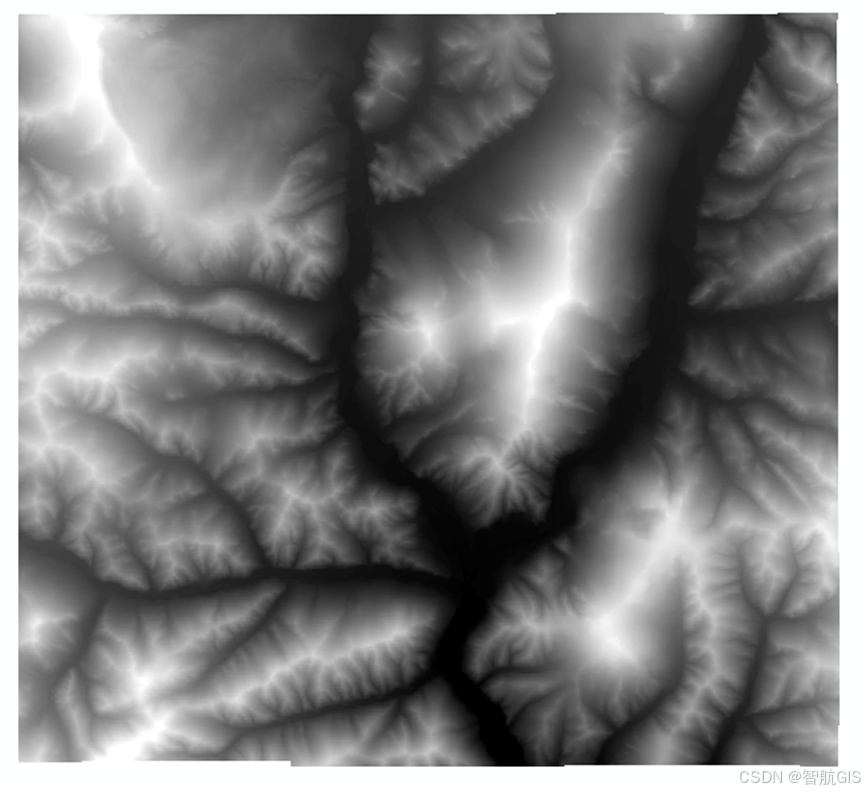

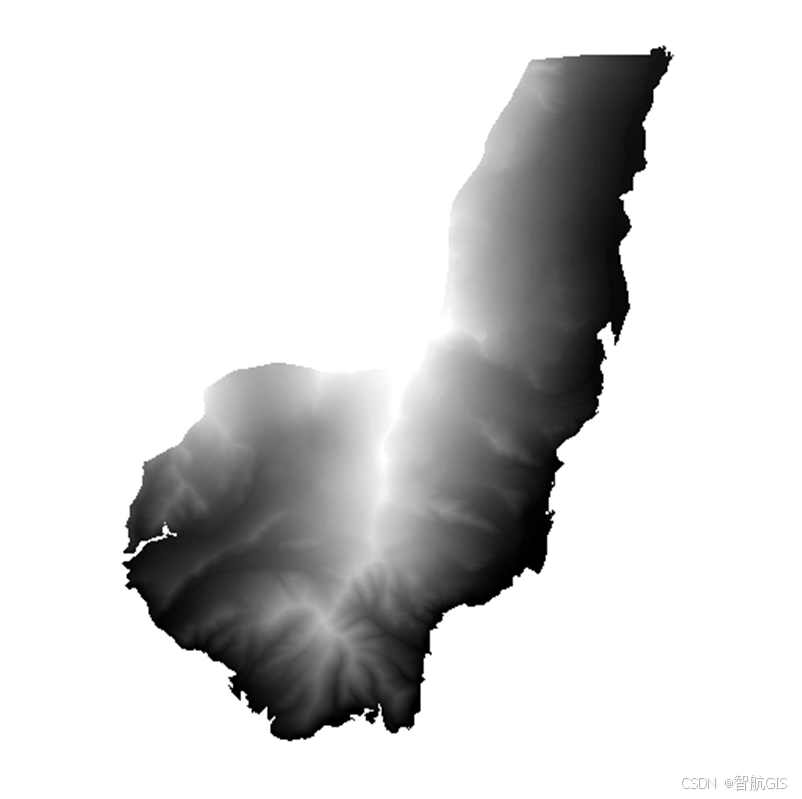

三、填洼

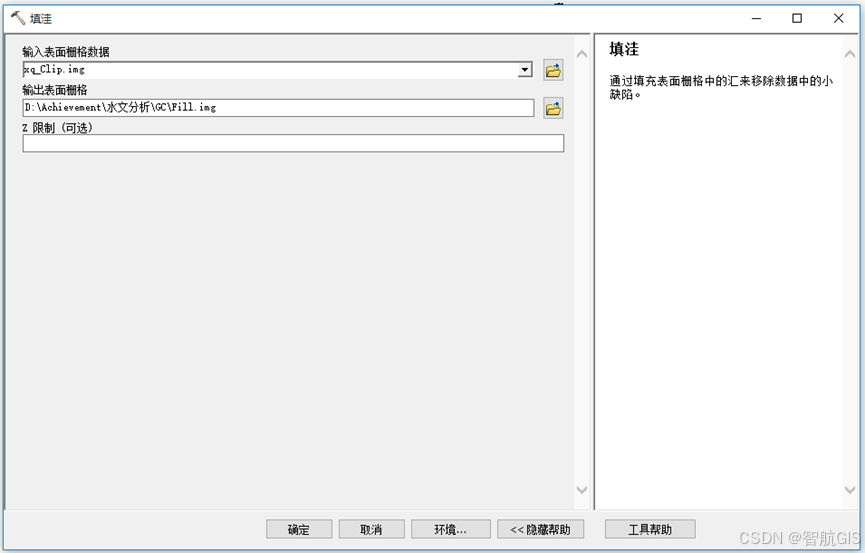

工具：【Spatial Analyst工具】>【水文分析】>【填洼】，输入镶嵌后的DEM，输入和输出尽量使用英文路径。
目的：DEM中常存在一些凹陷的像元（数据误差或真实喀斯特地貌），水流无法流出，会中断水文分析过程。填洼会轻微抬高这些凹陷点的高程，确保水流能持续向下游流动。
如果出现以下错误，在【填洼】界面中右下角打开【环境设置】，在【并行处理】<【并行处理因素】中填入0。

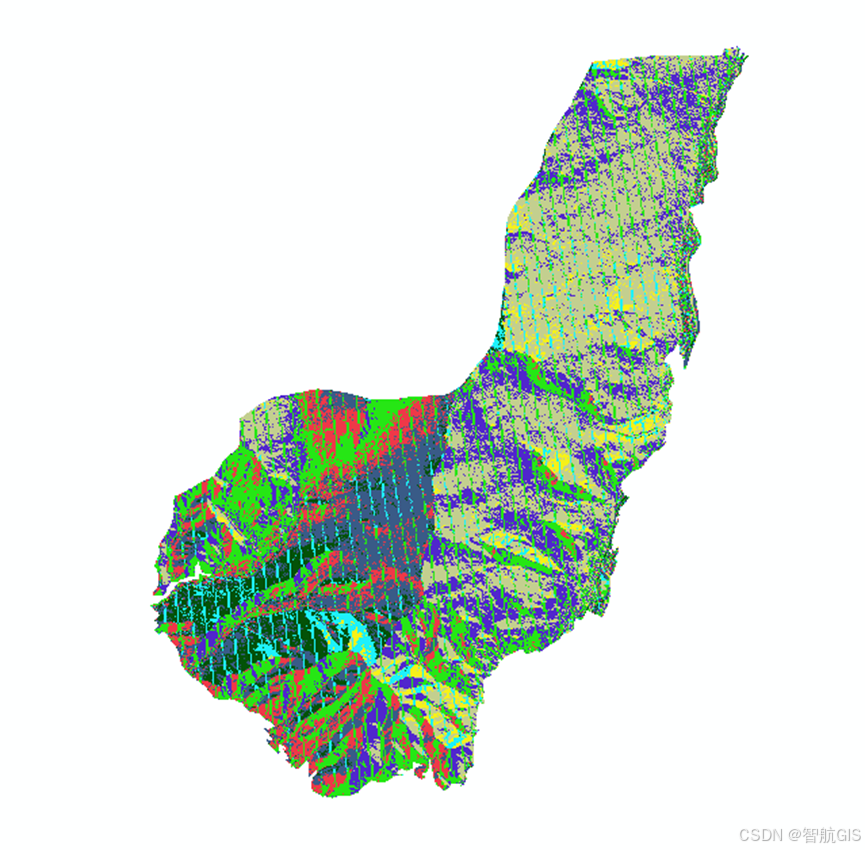

四、 计算流向

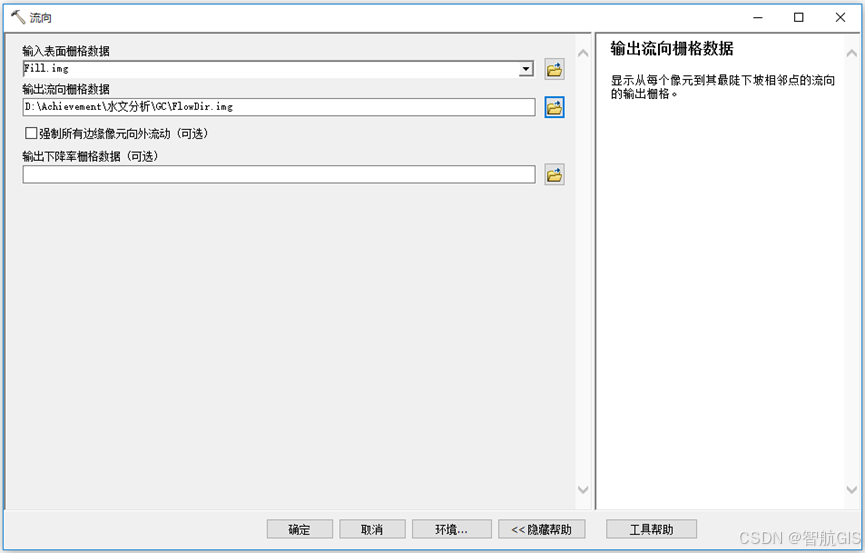

工具：【Spatial Analyst工具】>【水文分析】>【流向】
目的：计算每个像元水流的方向。这是所有后续分析的基础。
五、 计算汇流累积量

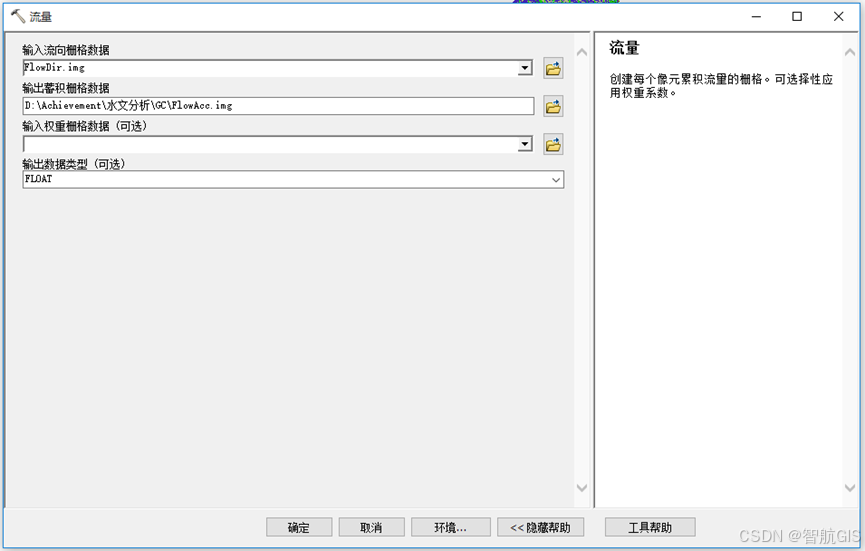

工具：【Spatial Analyst工具】>【水文分析】>【流量】
目的：计算流入每个像元的上游集水区的像元总数。汇流累积量越大的地方，代表上游汇水面积越大，越可能形成河道。

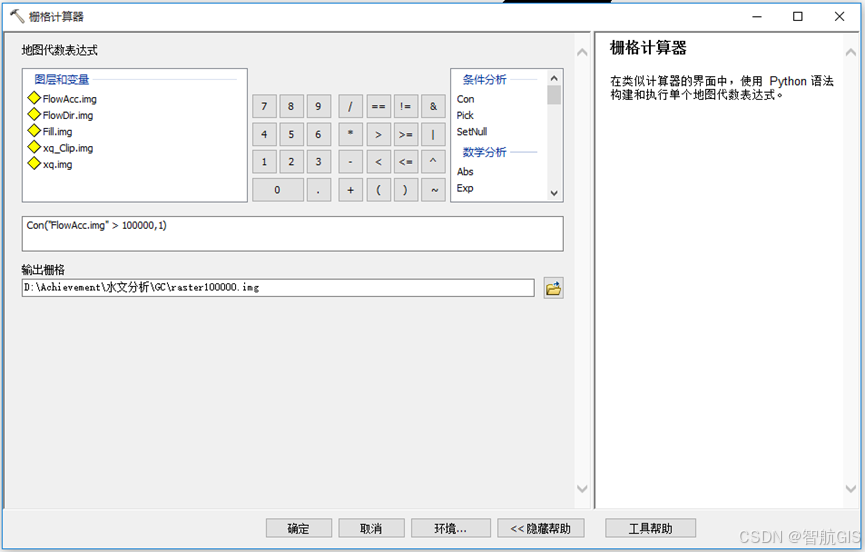

六、栅格河网提取
工具：【Spatial Analyst工具】>【地图代数】>【栅格计算器】
输入公式：Con("FlowAcc.img " > 100000, 1)。阈值100000需根据实际地形和研究尺度调整。

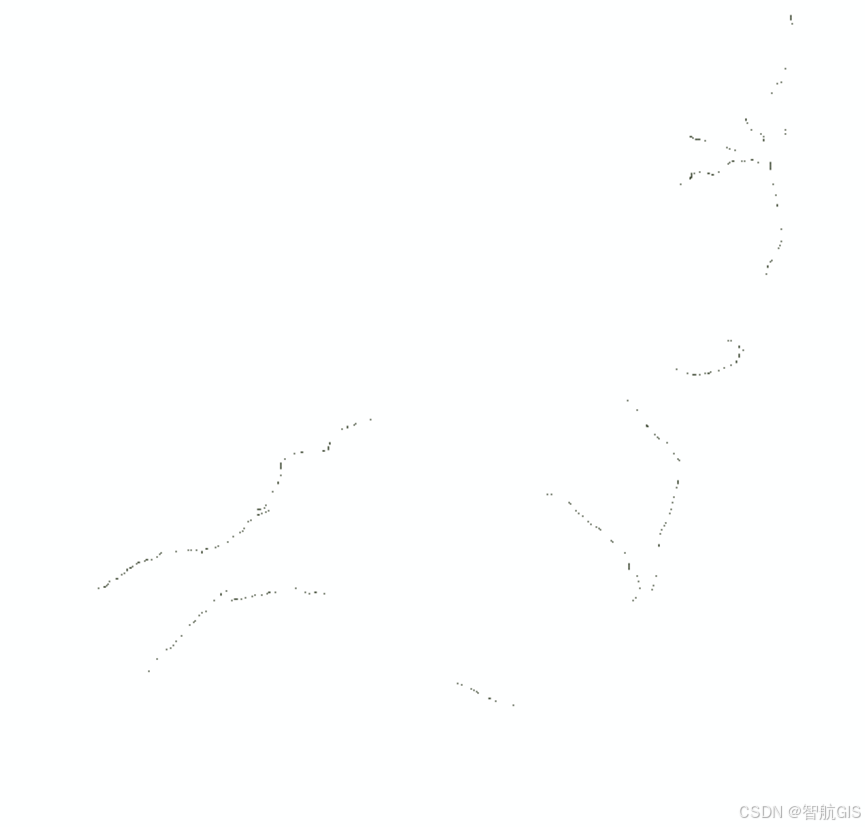

输出raster100000.img。
目的：获得栅格河网

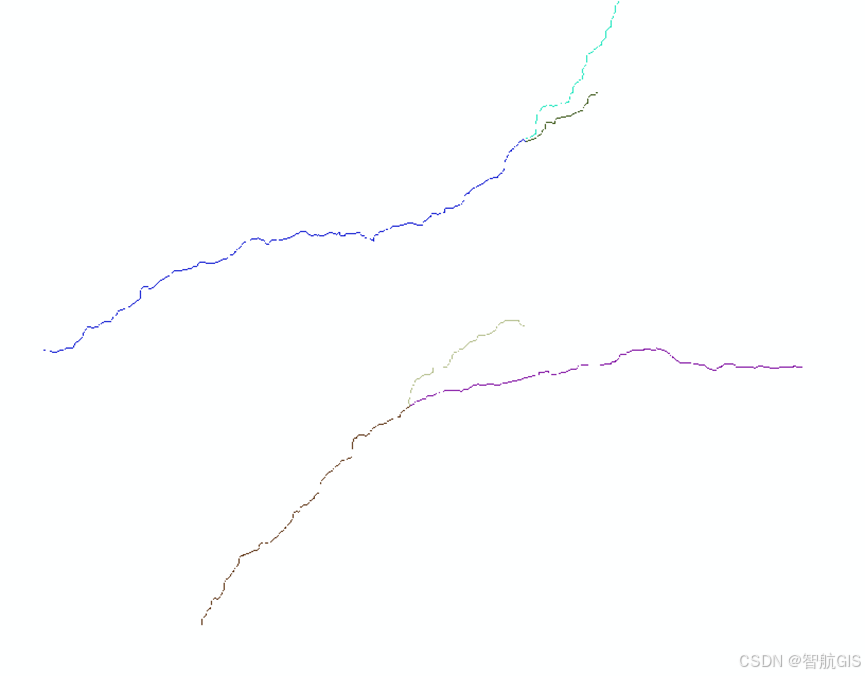

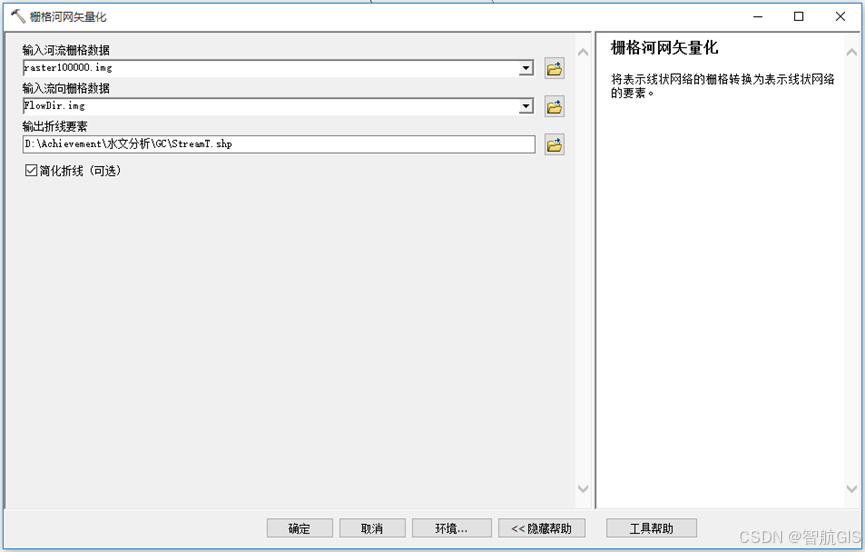

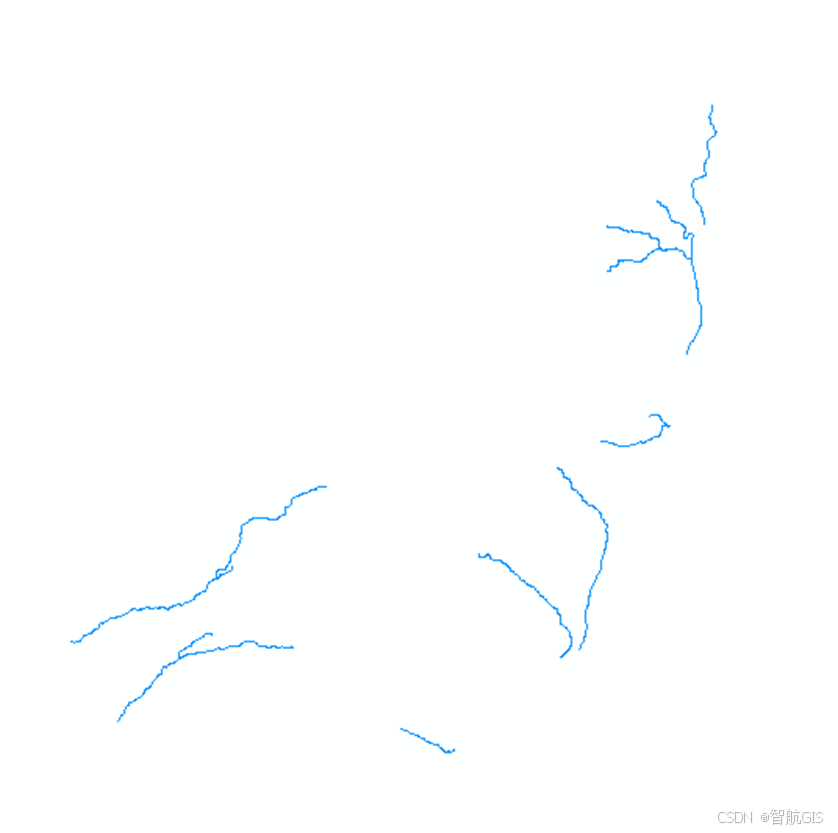

七、矢量化河网
工具：【Spatial Analyst工具】>【水文分析】>【栅格河网矢量化】
目的：将栅格河网转换为平滑的矢量线，便于制图和进一步分析。

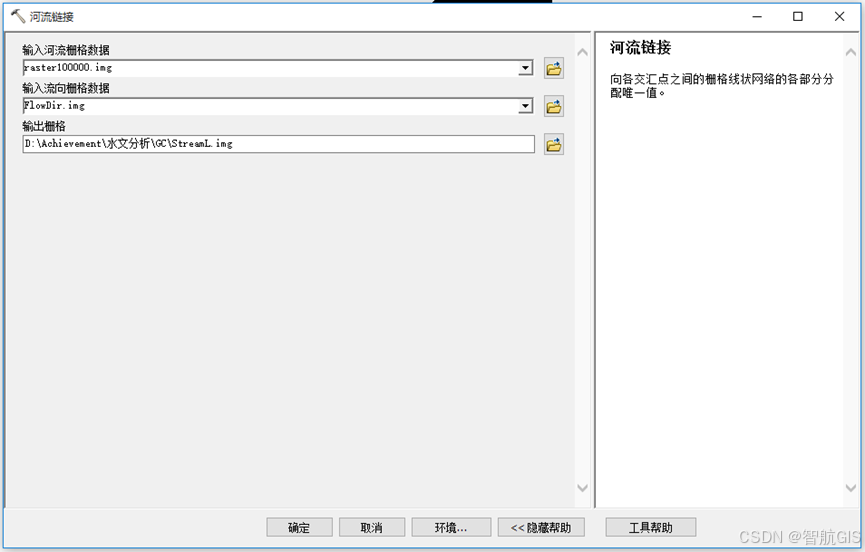

八、河流连接
工具：【Spatial Analyst工具】>【水文分析】>【流河流链接】
目的：为绘制倾泄点，给捕捉倾泄点做准备。

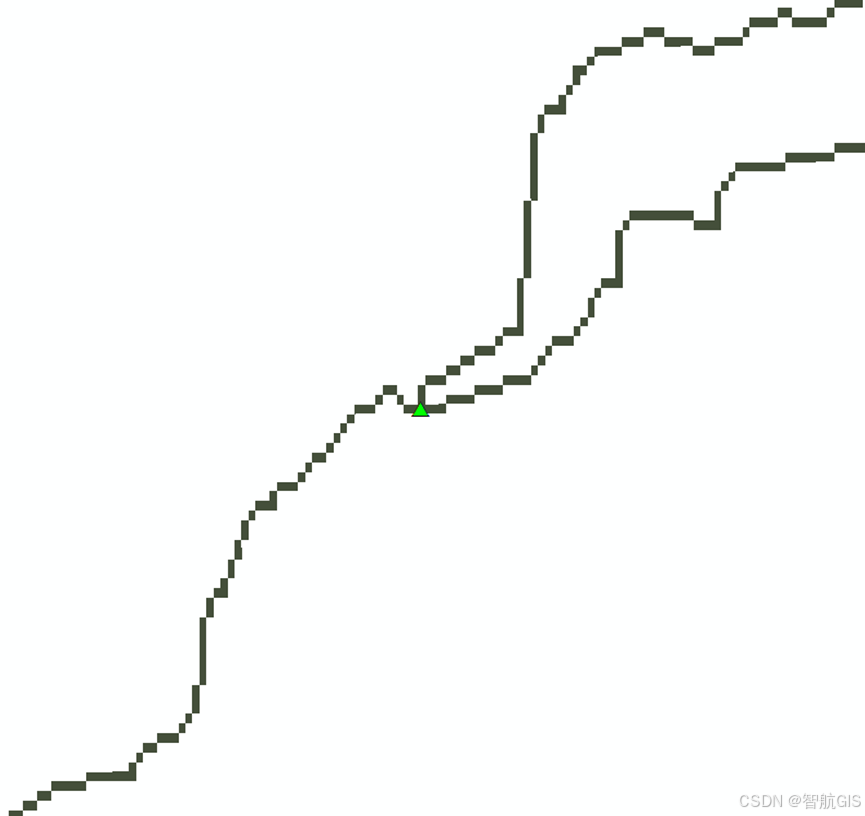

九、绘制倾泄点
新建qxd.shp，坐标系与DEM一致性，在河流分叉处绘制点。
十、捕捉倾泻点

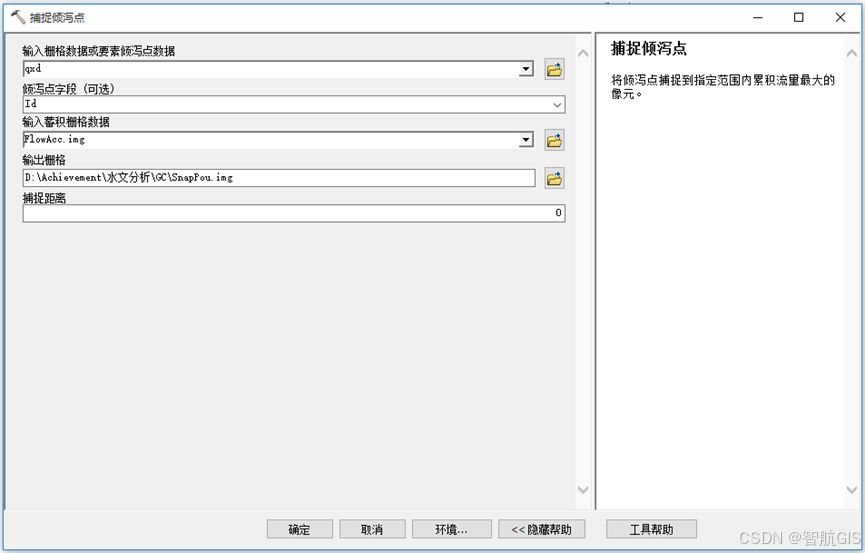

工具：【Spatial Analyst工具】>【水文分析】>【捕捉倾泻点】
目的：获得倾泻点栅格，为流域做准备。

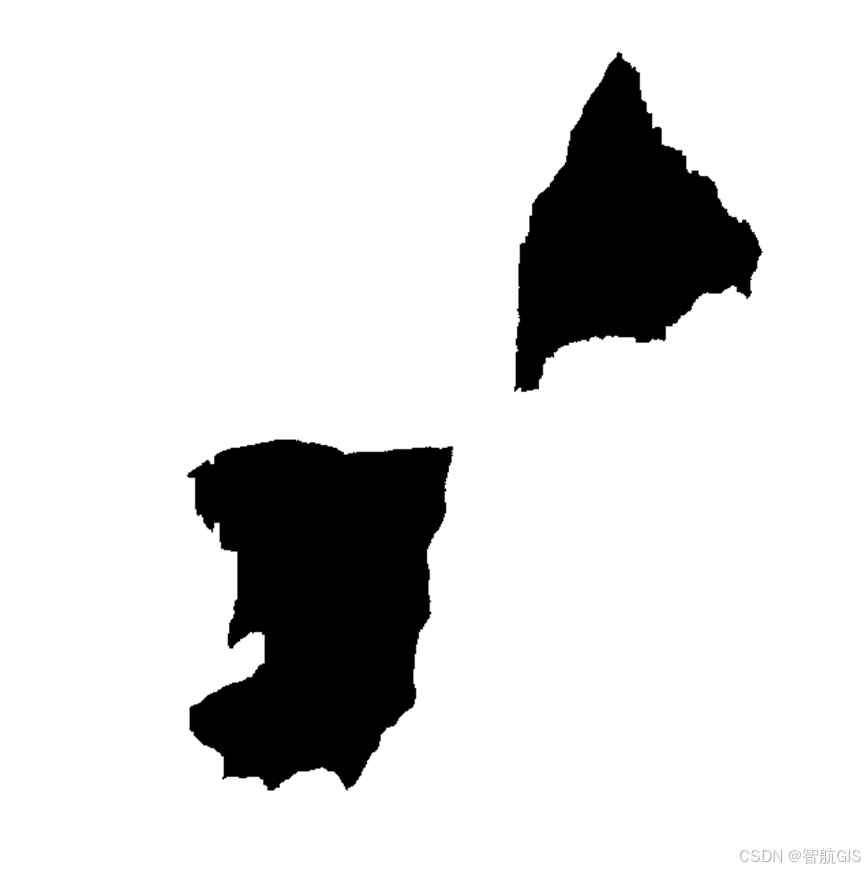

十一、生成流域

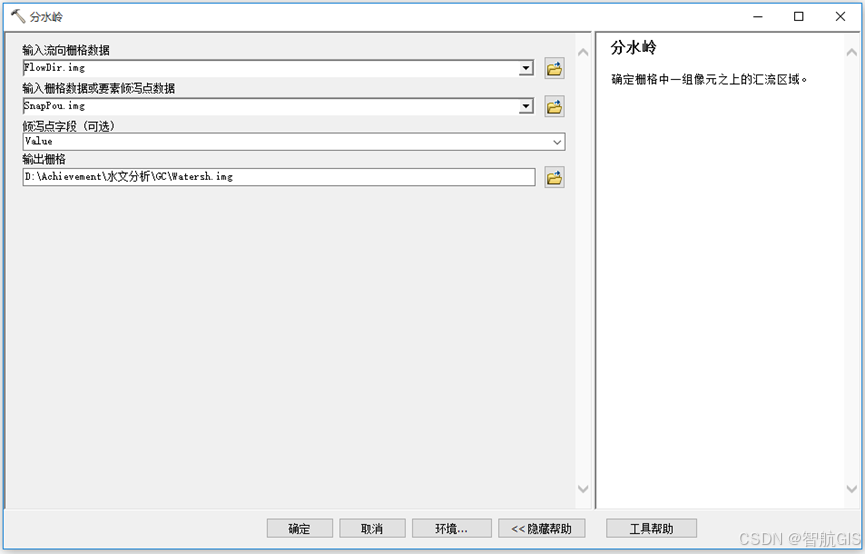

工具：【Spatial Analyst工具】>【水文分析】>【分水岭】
目的：为河流网络中的每一个河段生成其独立的集水区域。

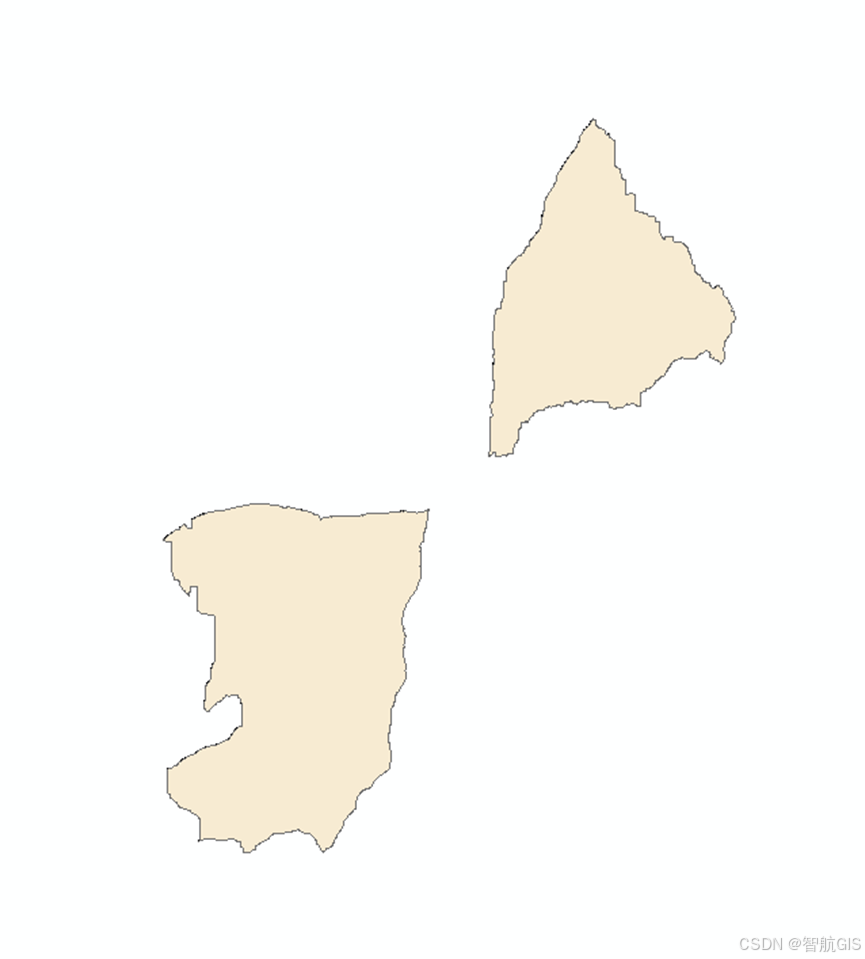

十二、流域转面

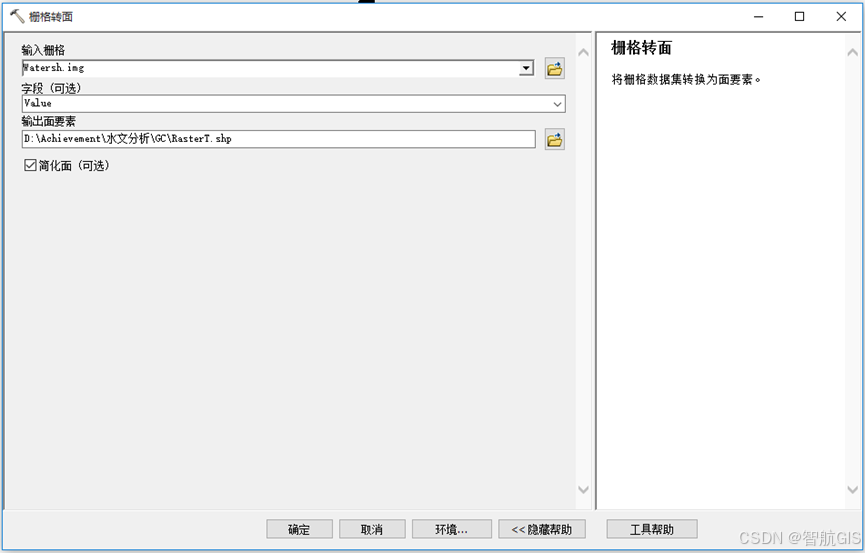

工具：【转换工具】>【由栅格转出】>【栅格转面】
目的：将栅格数据集转换为面要素。

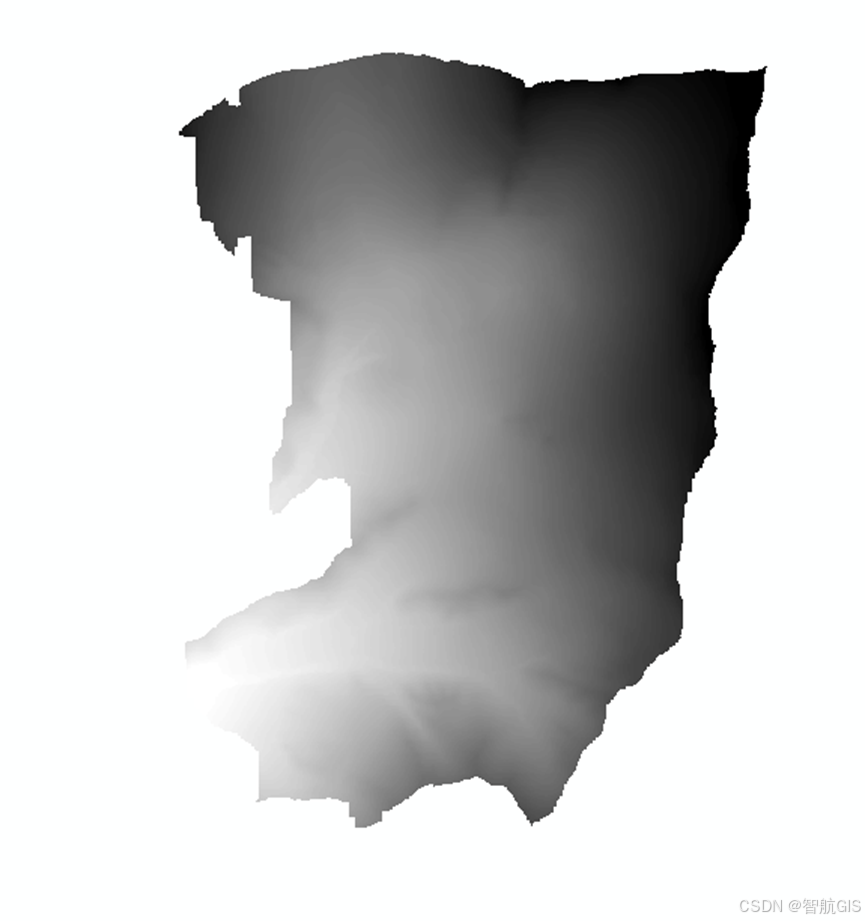

十三、流域面裁切DEM
工具：【数据管理工具】>【栅格】>【栅格处理】>【裁剪】，需要选中使用输入要素裁剪几何。
目的：获得流域DEM.
总结
以上就是今天要讲的内容，通过以上分析，便可以获得流域范围的DEM。如果觉得有用，记得点赞+关注。
