永磁同步风力发电机遭遇电网电压骤降时，就像风筝突然遇到强对流天气，搞不好直接“炸机“。这时候低电压穿越（LVRT）策略就是那根救命绳，今天咱们拆解两种实战方案

Matlab 永磁同步风力发电机并网故障低电压穿越策略可以设计串电阻Bar策略也可以增加三相故障

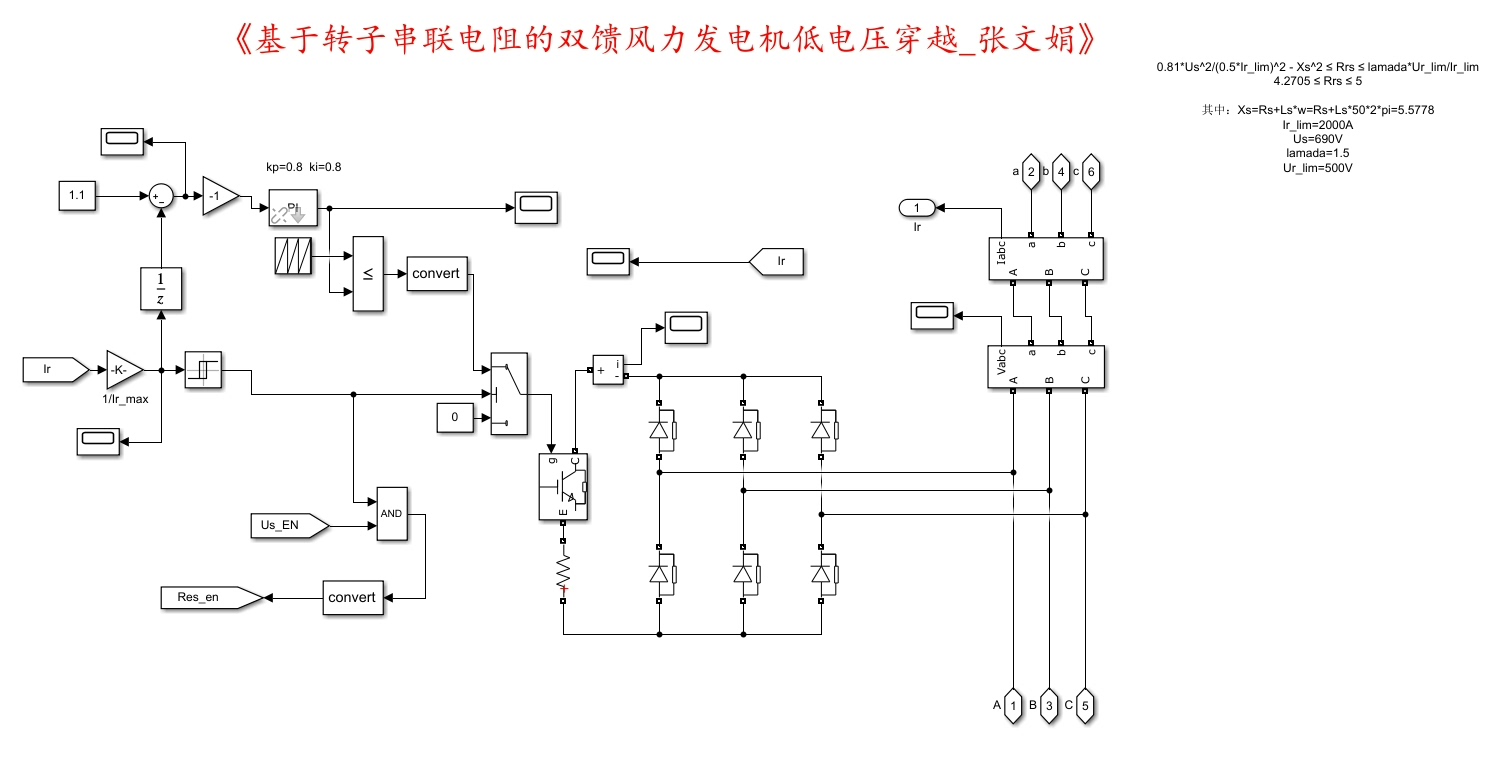

先看简单粗暴的串电阻方案。在Matlab里建模时，关键要拿捏故障发生时直流母线电压的动态平衡。上代码：

matlab 复制代码

function R_calc = dynamic_resistor(Vdc_nominal, Vdc_fault)
    % 计算实时需要的电阻值
    delta_V = abs(Vdc_nominal - Vdc_fault);
    R_base = 0.05;  % 基准电阻值
    R_calc = R_base * (1 + tanh(delta_V*10)); % 非线性调整
    disp(['当前投入电阻值：',num2str(R_calc),'Ω']);
end

这段代码的骚操作在于用双曲正切函数实现电阻值的非线性调整------电压跌得越狠，电阻增加越猛，但不会无限增大。就像开车时点刹，既能减速又避免抱死。注意第5行的乘数10控制灵敏度，调太小会响应迟钝，太大可能引发震荡。

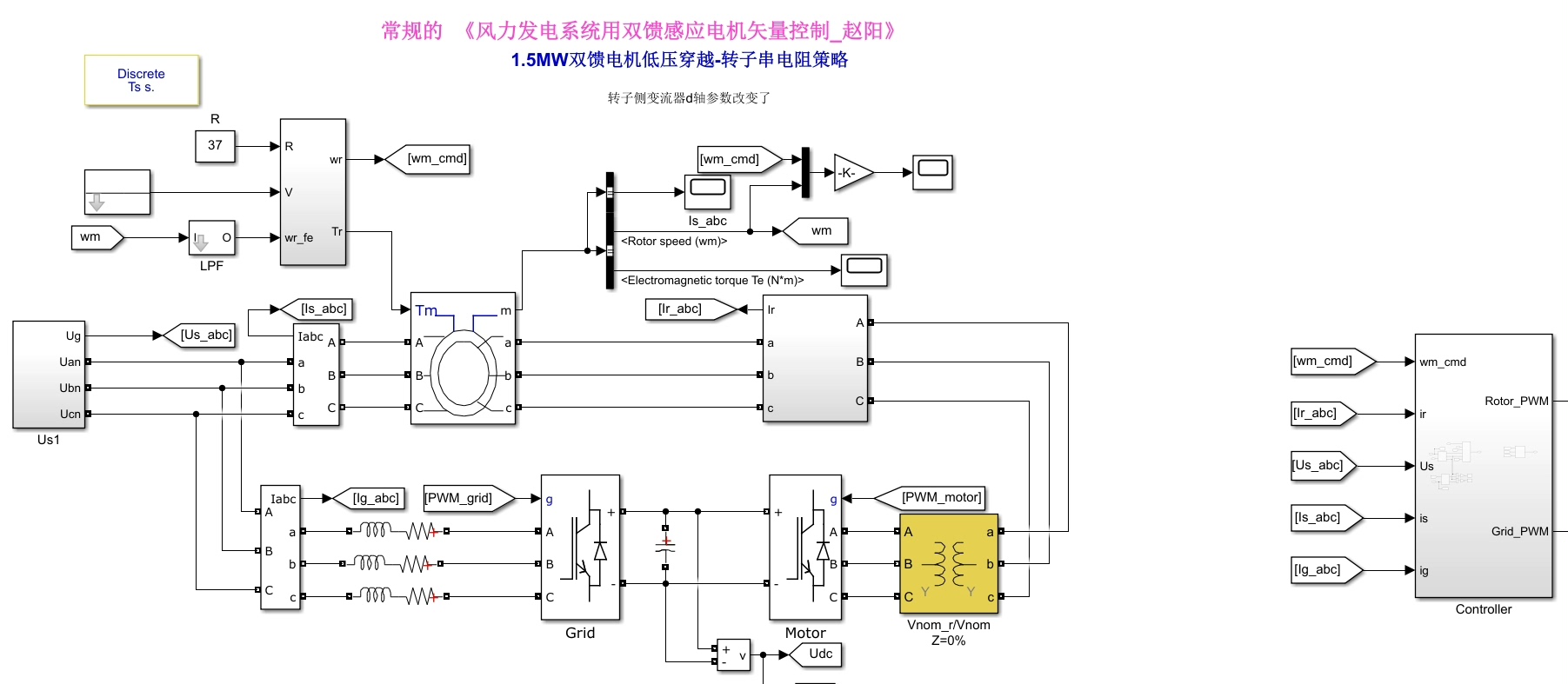

再来说说三相短路故障模拟。在Simulink里搭模型时，别傻乎乎地用默认断路器模块：

matlab 复制代码

% 配置三相故障参数
set_param('PMWG_Model/Three_Phase_Fault',...
    'TransitionTimes', [0.1 0.3],... % 故障起止时间
    'GroundFault','on',...
    'ExternalControl','on');

这里暗藏玄机：接地故障选项开启后，故障电流路径发生变化，直接影响发电机电磁转矩计算。曾有老铁翻车就是因为没勾选这个，仿真结果和实测差出三条街。

进阶玩法是Crowbar电路+Chopper的combo技。看这段保护逻辑：

matlab 复制代码

if any(V_grid < 0.85)
    activate_crowbar('time_delay', 2e-3);
    chopper_duty = min((0.9 - V_grid)/0.25, 0.7);
    set_chopper(chopper_duty);
    disp('组合技触发！');
end

2ms的延时不是拍脑袋来的，要避开控制系统的正常调节周期。Chopper占空比计算式暗含负反馈思想------电压掉得越多，能量泄放越狠，但用min函数限幅防止过冲。

模型跑起来后，重点观测q轴电流响应。用这段脚本抓取关键数据：

matlab 复制代码

scope_data = simlog.PMSG.Electrical.q_axis.Current.series.values;
t = simlog.PMSG.Electrical.q_axis.Current.series.time;
findpeaks(scope_data,t,'MinPeakHeight',1.2*I_rated);

峰值电流超额定值20%是分水岭，超过就得回头调电阻参数。有个坑要注意：永磁体退磁风险与电流积分量相关，不能只看瞬时值，得加个积分器监控累计发热量。

最后说个邪道操作------在故障期间临时修改PWM载波频率。虽然教科书上没写，但实测能降低电流谐波：setpwm freq(original_freq (1 + 0.3 sin(2pi5*t))); 这种动态调频相当于给系统加了"电子减震器"，不过要小心别踩到谐振点。
