前言
在 ArcGIS 中设置山体阴影（Hillshade）可以增强地形图的立体感和可读性。
一、 镶嵌
1.1 镶嵌至新栅格

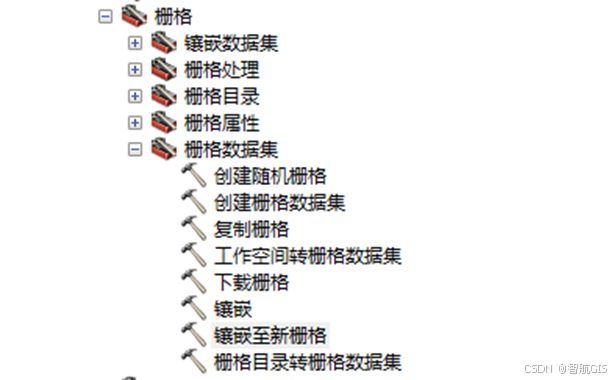

系统工具箱---Data Managemnet Tools---栅格---栅格数据集---镶嵌至新栅格

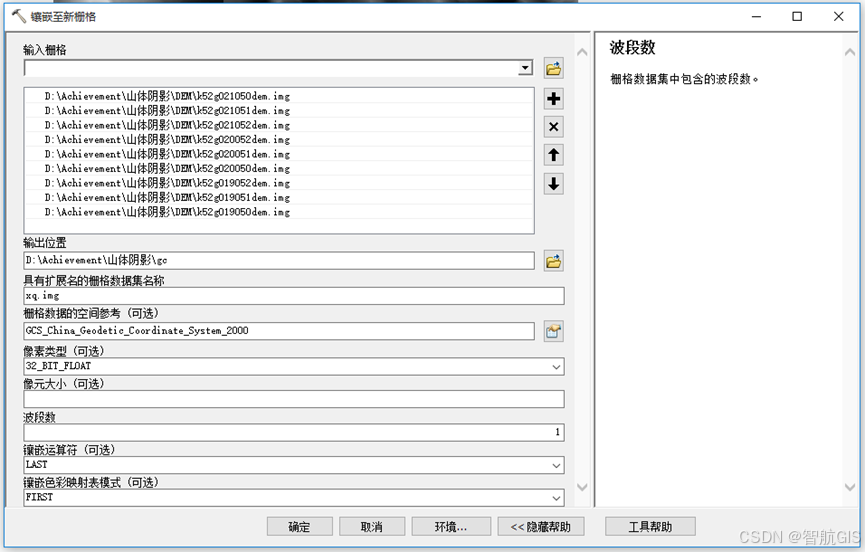

1.2 参数设置
a. 像素类型：32_BIT_FLOAT
b. 波段数：1

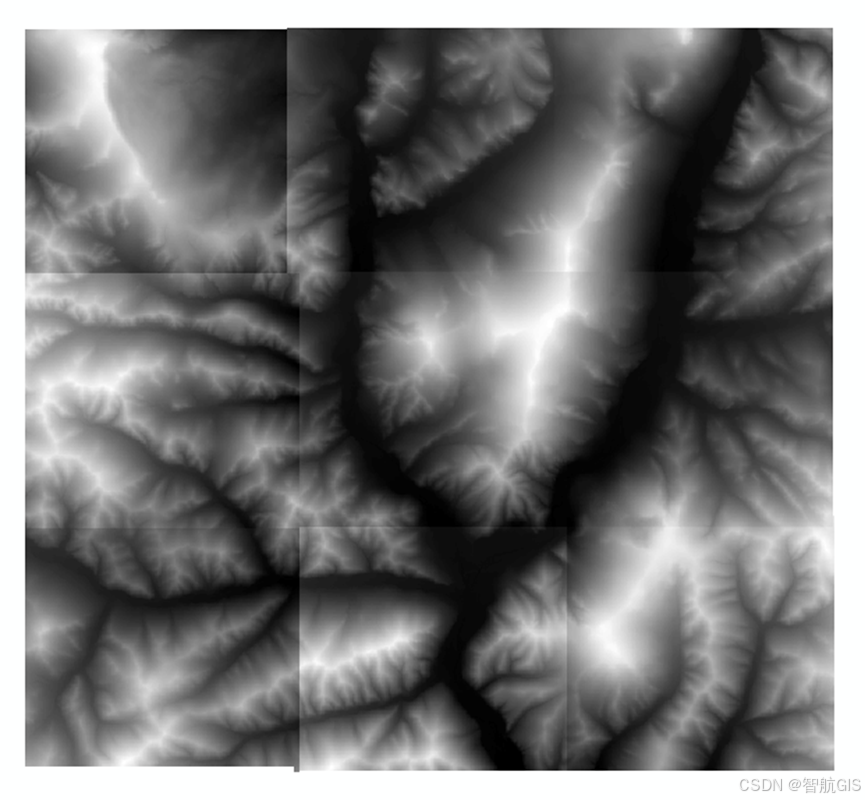

镶嵌前：

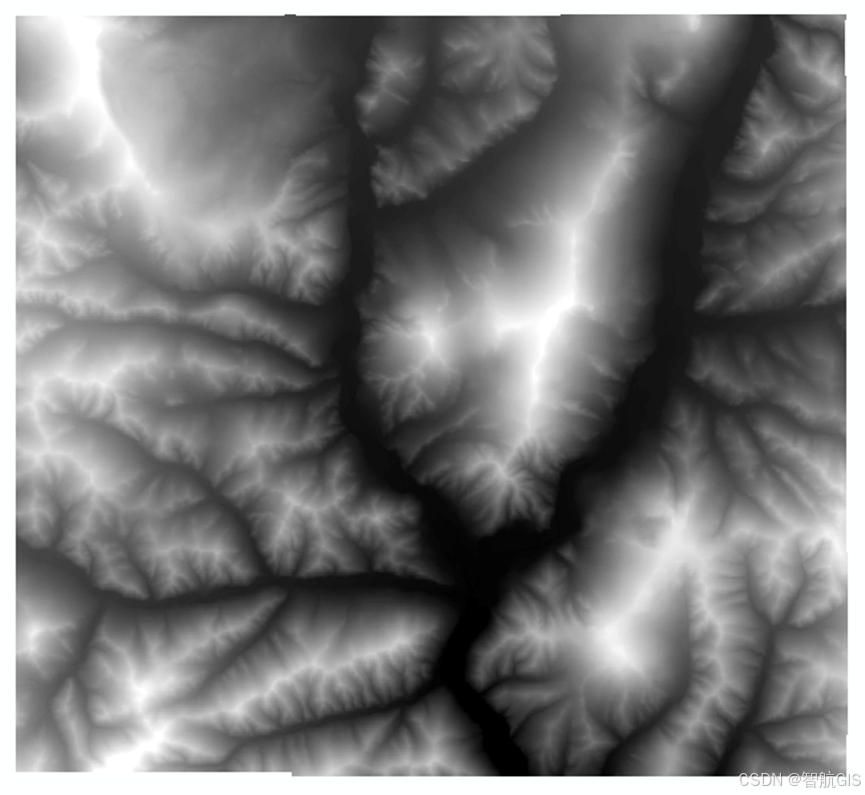

镶嵌后：

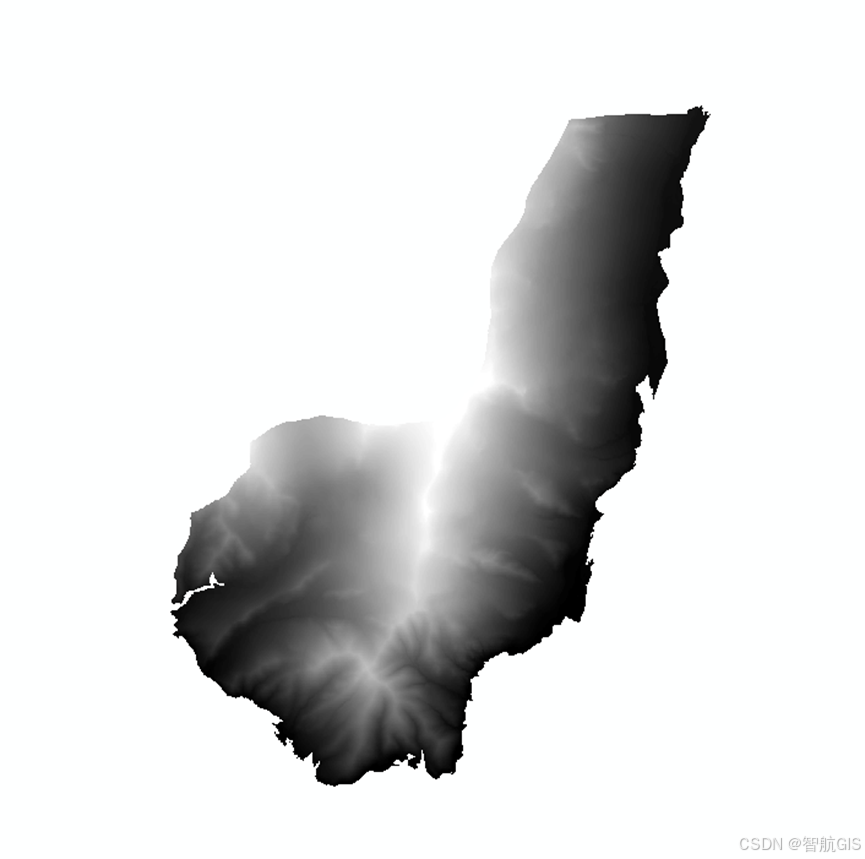

二、 裁切
2.1 裁剪

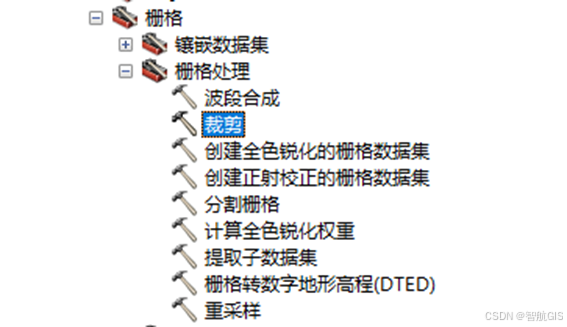

系统工具箱---Data Managemnet Tools---栅格---栅格处理---裁剪

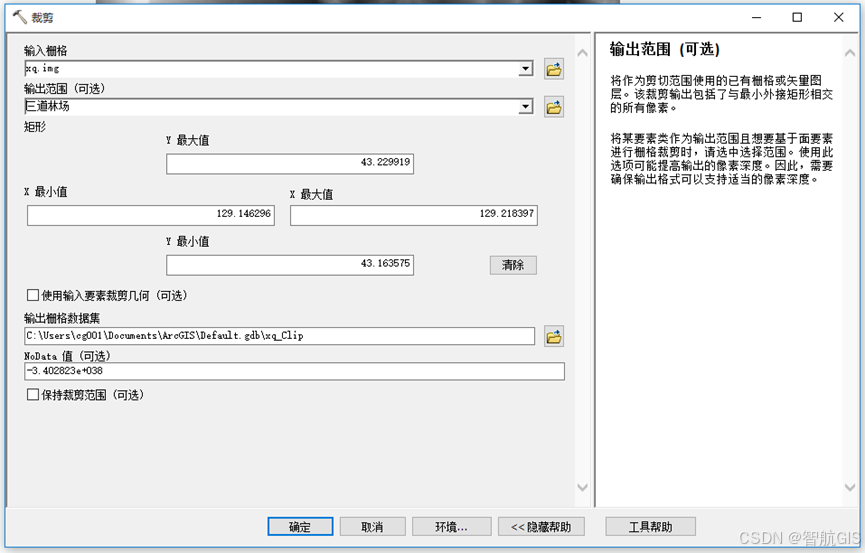

2.2 参数设置
a. 使用输入要素裁剪几何：选中
b. 保持裁剪范围：不要选中，选中会进行重采样
三、山体阴影
3.1 裁剪

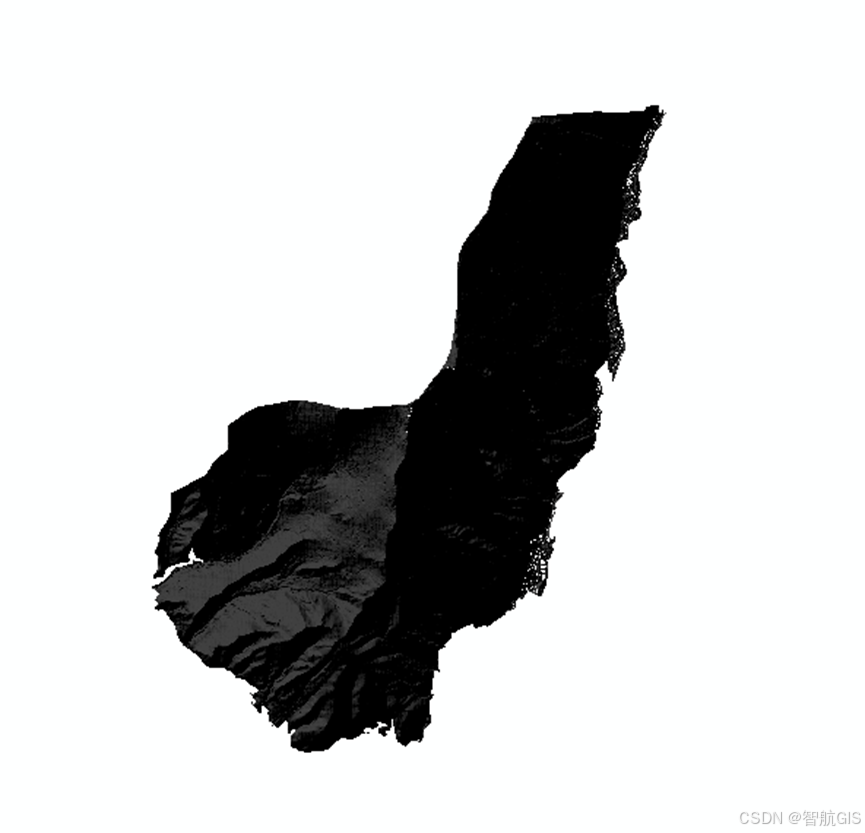

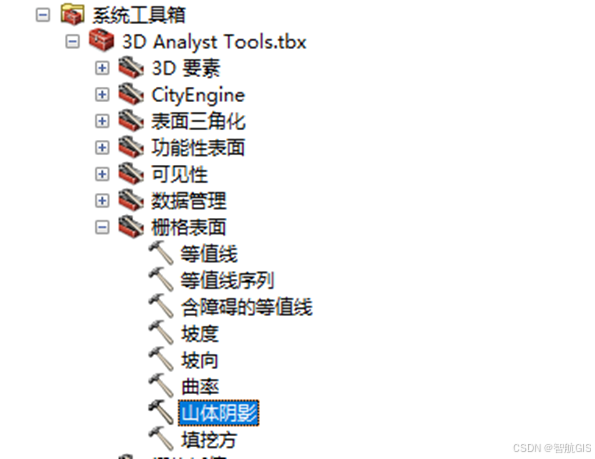

系统工具箱---3D Analyst Tools---栅格表面---山体阴影

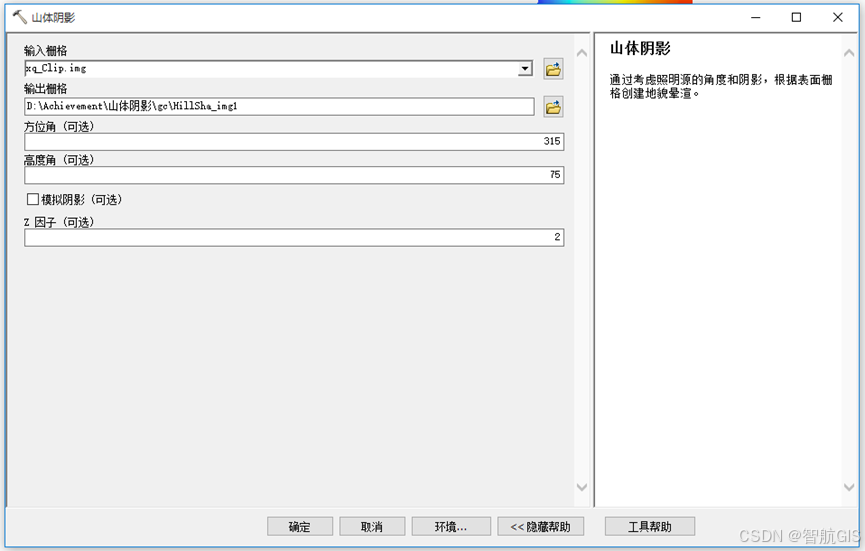

3.2 参数设置
a. 方位角：315
b. 高度角：75
c. z因子：2 数值越大效果更佳明显。
四、显示设置

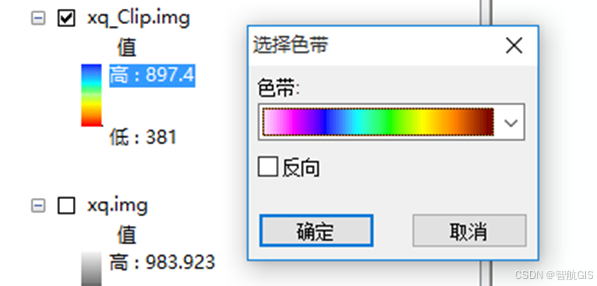

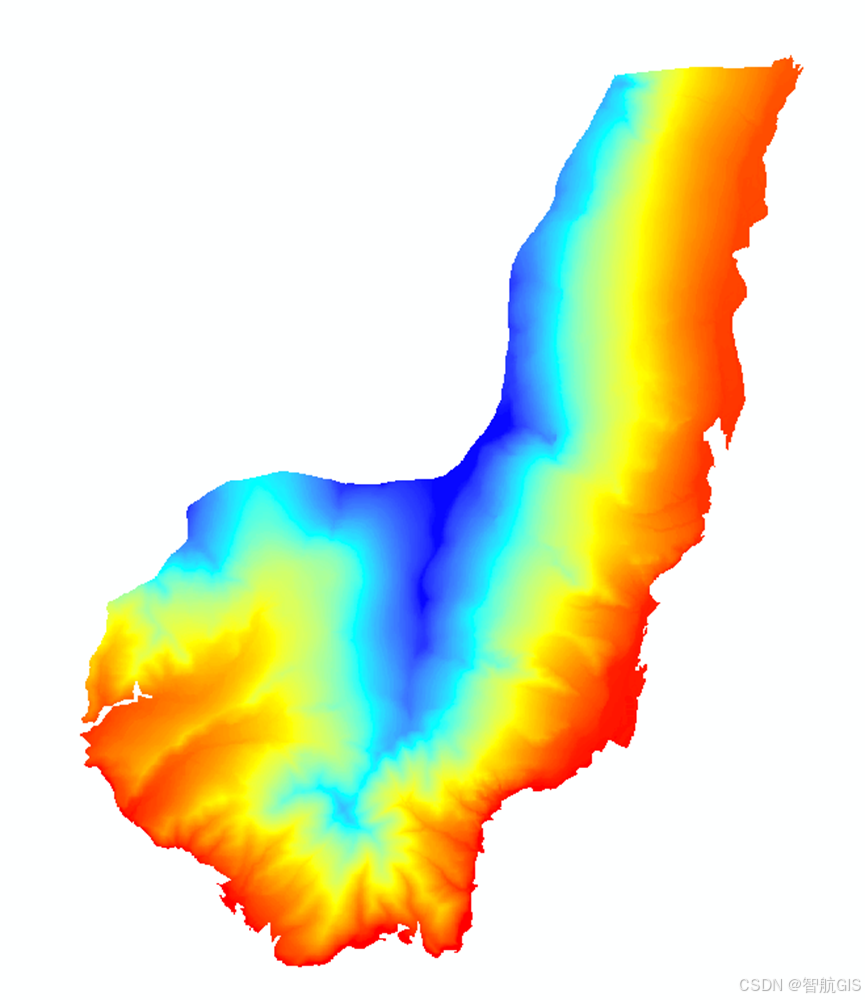

4.1 重新选择色带

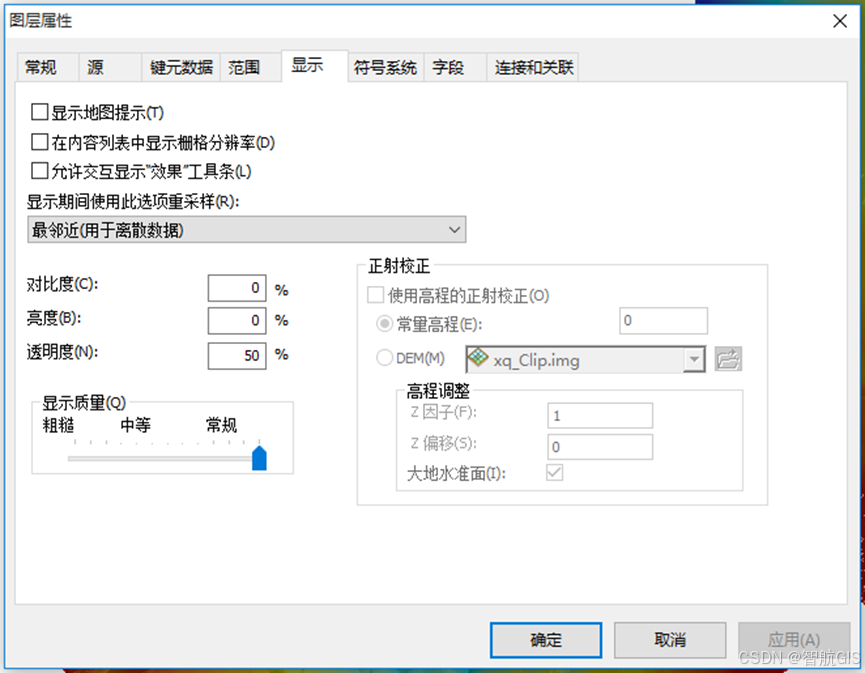

4.2 山体阴影图层右键属性----显示---透明度：50%

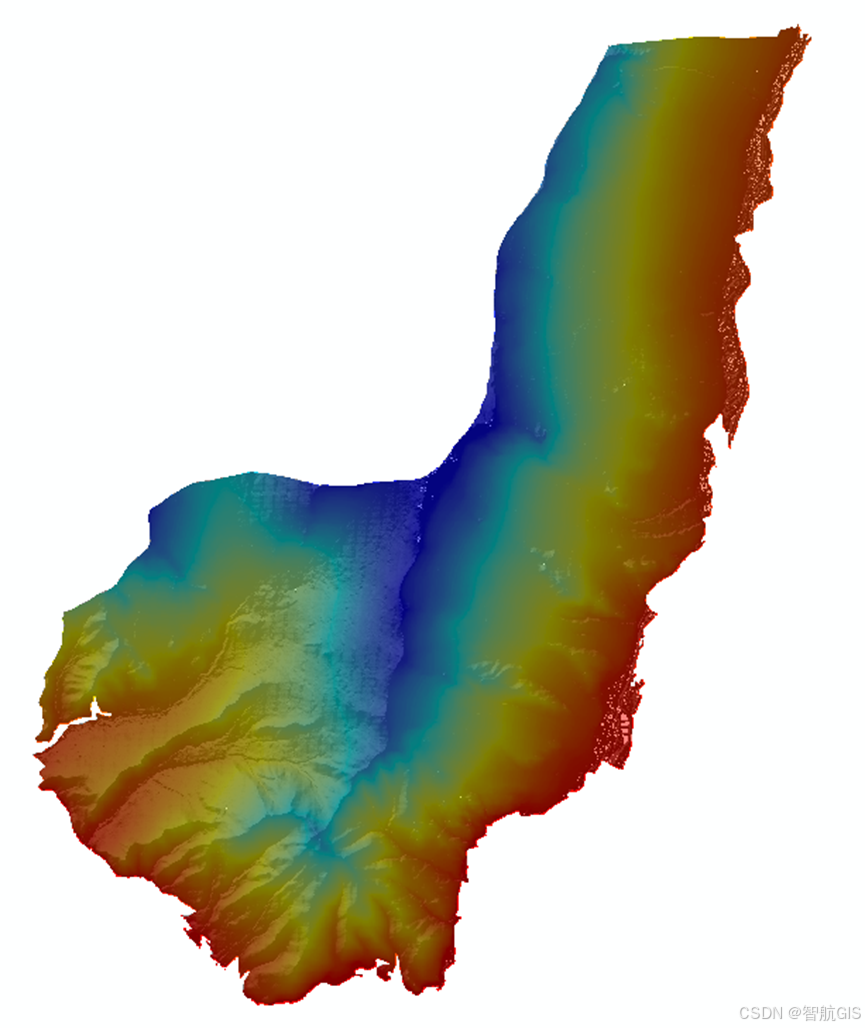

4.3 叠加后就能看到DEM"站起来了"。
总结
通过合理设置山体阴影参数，可以创建出既美观又科学的地形可视化成果，显著提升地图的读图体验和分析效果。
