《计算机组网技术》形考实训1(四个案例)：从零组建小型局域网，详解交换机与VLAN配置

Logic1012025-12-19 8:18

实训1.1组建小型局域网

实训内容

掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。通过远程telnet，拨号等方式属于带内管理。

实训要求

  1. 熟悉交换机的基本设置方法
  2. 进行交换机全局配置和命名
  3. 设置主机IP
  4. 验证网络连通性

实 训 数 据 记 录

一、交互机类型及版本

二层思科交换机2960-24TT

二、实验场景描述

利用一台型号为2960的交换机将2台PC机互联组建一个小型的局域网，分别设置PC机的IP地址。验证PC机之间可以互通。

三、实验命令参考

进入交换机特权模式：enable

进入交换机全局配置模式：configure terminal

修改交换机名称：hostnamehostname

验证网络连通性：ping ip-address

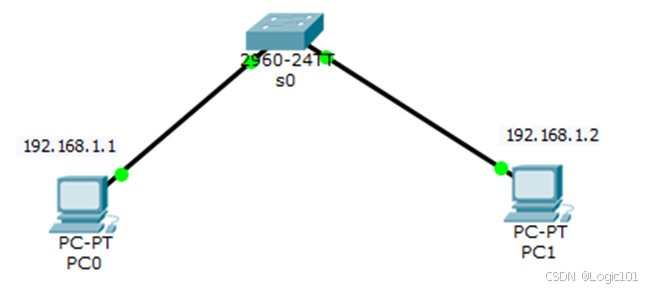

四、网络拓扑图及描述

五、实验步骤

步骤及简述：

  1. 用直通线将PC0与PC1与交换机进行连接.
  2. 进入交换机命令行界面（CLI），

输入enable（简写：en）回车，进入特权模式，

输入configure terminal（简写：conf t）回车，进入全局配置模式

输入hostname SW0回车，把交换机命名为SW0。

  1. PC0的IP地址和子网掩码分别设置为:192.168.1.1、255.255.255.0
  2. PC1的IP地址和子网掩码分别设置为:192.168.1.2、255.255.255.0
  3. 在PC0的命令提示符界面执行命令：ping192.168.1.2,或者在PC1的命令提示符界面执行命令：ping192.168.1.1，以此验证网络的连通性。

六、实验总结

列举几个选项并描述其含义：

IP Address:IP 地址

Subnet Mask:子网掩码

Default Gageway:默认网关

DNS Server:DNS服务

实训2.1 交换机的基本配置与管理

实训内容

掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。通过远程telnet，拨号等方式属于带内管理。

实训要求

  1. 熟悉交换机的基本设置方法
  2. 熟悉交换机配置的步骤与常用命令及各参数选项的含义
  3. 配置交换机口令访问
  4. 配置交换机远程访问接口
  5. 保存交换机配置文件
  6. 测试验证任务目标

实 训 数 据 记 录

一、交互机类型及版本

二层思科交换机2960-24TT

二、实训场景描述

某公司新进一批交换机，在投入网络以后要紧系初始配置与管理，作为网络管理员，对交换机进行基本的配置与管理。

三、实训命令参考

  1. 进入特权模式(enable)
  2. 进入全局配置模式（configrue terminal）
  3. 进入交换机端口视图模式（interface FastEthernet0/1）
  4. 返回上一级模式（exit）
  5. 直接返回到特权模式（end）
  6. 帮助信息（？）
  7. 命令简写 (conf t)
  8. 命令自动补齐 (tab)
  9. 快捷键 (ctrl+c crtl+z)
  10. Reload重启
  11. 修改交换机名称 (hostname XXX)
  12. 配置交换机端口参数 (Speed duplex)
  13. 查看交换机版本信息 (show version)
  14. 查看新生成效的配置信息 (show run)

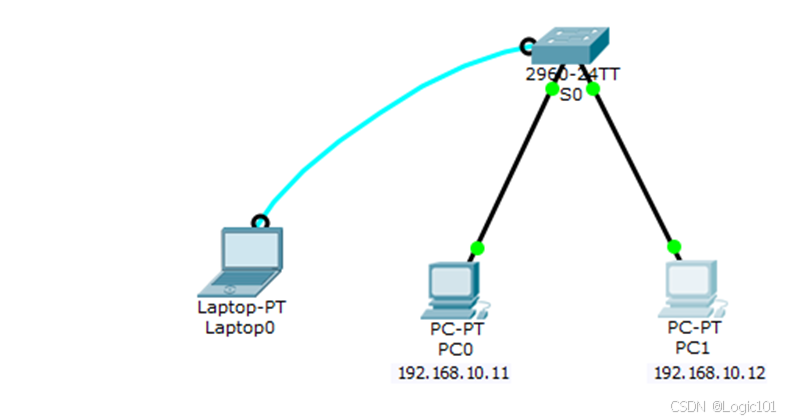

四、网络拓扑图及描述

五、实验步骤

步骤及简述：

1.用直通线将PC0、PC1与交换机通过快速以太网端口进行连接；用配置线将笔记本的COM串口与交换机的console口进行连接。

2.通过笔记本上的"超级终端"进入交换机的配置界面。

3.交换机设备名称配置：

输入enable(简写：en)回车，进入特权模式，

输入configrue terminal(简写：conf t)回车, 进入全局配置模式，

输入hostname S0(简写：hos S0)回车,修改交换机名称为S0，

4.交换机控制台口令设置：

执行line console 0,进入控制台配置模式，

执行password 123456，设置控制台口令为123456，

执行login，设置登录时需要输入口令，

执行end，返回到特权模式。

  1. 交换机特权模式口令设置：

执行enable secret 456123，设置特权模式的访问口令为456123。

执行exit，返回上一级模式。

6.交换机虚拟终端VTY访问口令设置：

执行conf t,进入全局配置模式，

执行line vty 0 4,进入远程虚拟终端VTY的配置模式，同时设置0~4共5条VTY 线路。

执行password 789456，设置远程访问口令为789456

执行login，设置登录时需要输入口令，

执行exit，返回上一级模式。

7.为交换机配置远程访问IP地址：

执行int vlan1,进入vlan 1配置模式

执行ip add 192.168.10.2 255.255.255.0，设置交换机的IP地址为 192.168.10.2，子网掩码为255.255.255.0，

执行no shut（no shutdown的简写），使刚设置的vlan 1网络IP地址、掩码信息 生效。

执行exit，返回上一级模式。

执行ip default-gateway 192.168.10.1，设置交换机默认网关为192.168.10.1。

执行end，返回到特权模式。

8.执行copy running-config startup-config，保存交换机配置文件

执行show running-config，查看运行配置文件

执行show startup-config，查看启动配置文件

  1. PC0的IP地址、子网掩码、默认网关设置如下：

IP地址：192.168.10.11

子网掩码：255.255.255.0

默认网关：192.168.10.1

. PC1的IP地址、子网掩码、默认网关设置如下：

IP地址：192.168.10.12

子网掩码：255.255.255.0

默认网关：192.168.10.1

  1. 测试验证任务目标：

执行sh mac-address-table，显示mac地址表内容，此表现在为空。

在PC0的命令提示符界面中执行ping 192.168.10.12，测试PC0与PC1之间的连通 性，结果为：可以ping通。

再次执行sh mac-address-table，此时mac地址表就保存了相关的信息。

11.远程访问测试：

在PC1的命令提示符界面中执行：telnet 192.168.10.2，使用telnet协议远程访 问交换机，

在password处输入789456，进行口令验证。验证成功后会进入交换机用户模式，

执行en，在password处输入456123，进入交换机特权模式,

执行conf t，进入交换机全局配置模式。

六、实验总结

列举几个选项并描述其含义：

line console 0,进入控制台配置模式；

password 123456，设置口令为123456，此口令以明文的方式保存在配置文件中；

enable secret 456123，设置特权模式的访问口令为456123，此口令以md5的方式进行加密；

line vty 0 4,进入远程虚拟终端VTY的配置模式，同时设置0~4共5条VTY线路；

int vlan1,进入vlan 1配置模式；

ip add 192.168.10.2 255.255.255.0，设置IP地址和子网掩码；

ip default-gateway 192.168.10.1，设置默认网关

show running-config，查看运行配置文件

show startup-config，查看启动配置文件

sh mac-address-table，显示mac地址表内容

telnet 192.168.10.2，使用telnet协议远程访 问交换机。

实训2.2交换机的Telnet远程配置

实训内容

掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。通过远程telnet，拨号等方式属于带内管理。

实训要求

  1. 熟悉交换机的基本设置方法
  2. 熟悉交换机配置的步骤与常用命令及各参数选项的含义
  3. 配置交换机口令访问
  4. 配置交换机远程访问接口
  5. 保存交换机配置文件
  6. 测试验证任务目标

实 训 数 据 记 录

一、交互机类型及版本

二层思科交换机2960-24TT

二、实验场景描述

在办公室对机房交换机设备进行远程配置管理。

三、实验命令参考

  1. 配置交换机的管理IP地址（计算机的IP地址与交换机的管理IP地址在同一网段）
  2. 为telnet用户配置用户名和登录口令
  3. 设置进入特权模式的密码
  4. 设置console端口连接设备密码以及telnet远程登录的密码

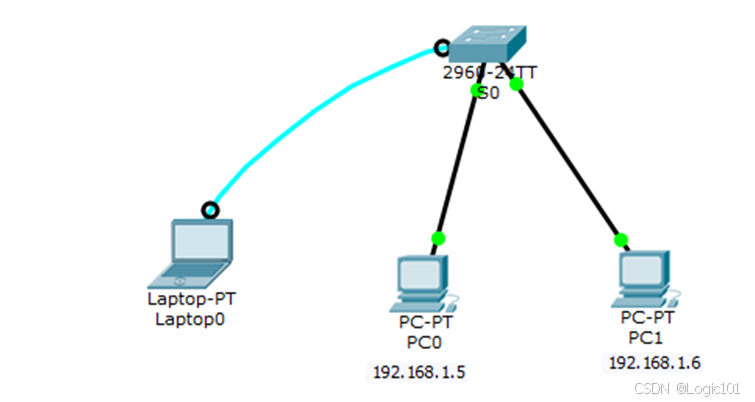

四、网络拓扑图及描述

五、实验步骤

步骤及简述：

1.用直通线将PC0、PC1与交换机通过快速以太网端口进行连接；用配置线将笔记本的COM串口与交换机的console口进行连接。

2.通过笔记本上的"超级终端"进入交换机的配置界面。

3.交换机设备名称配置，执行以下命令：

enalbe //进入特权模式，

configrue terminal //进入全局配置模式，

hostname S0 //修改交换机名称为S0，

4.交换机控制台口令设置，执行以下命令：

line console 0 //进入控制台配置模式，

password 123456 //设置控制台口令为123456，

login //设置登录时需要输入口令，

end //返回到特权模式。

  1. 交换机特权模式口令设置，执行以下命令：

enable secret 456123 //设置特权模式的访问口令为456123。

exit //返回上一级模式。

6.交换机虚拟终端VTY访问口令设置，执行以下命令：

conf t //进入全局配置模式，

line vty 0 4

//进入远程虚拟终端VTY的配置模式，同时设置0~4共5条VTY 线路。

password 789456 //设置远程访问口令为789456

login //设置登录时需要输入口令，

exit //返回上一级模式。

7.为交换机配置远程访问IP地址，执行以下命令：

int vlan1 //进入vlan 1配置模式

ip add 192.168.1.2 255.255.255.0

//设置交换机的IP地址为 192.168.1.2，子网掩码为255.255.255.0，

no shut //使刚设置的vlan 1网络IP地址、子网掩码信息生效。

exit //返回上一级模式。

ip default-gateway 192.168.1.1 //设置交换机默认网关为192.168.1.1。

end //返回到特权模式。

8.保存交换机配置文件，执行以下命令：

copy running-config startup-config //保存配置文件

show running-config //查看运行配置文件

show startup-config //查看启动配置文件

  1. PC0的IP地址、子网掩码、默认网关设置如下：

IP地址：192.168.1.5

子网掩码：255.255.255.0

默认网关：192.168.1.1

. PC1的IP地址、子网掩码、默认网关设置如下：

IP地址：192.168.1.6

子网掩码：255.255.255.0

默认网关：192.168.1.1

  1. 测试验证任务目标：

执行sh mac-address-table，显示mac地址表内容，此表现在为空。

在PC0的命令提示符界面中执行ping 192.168.1.6，测试PC0与PC1之间的连通 性，结果为：可以ping通。

再次执行sh mac-address-table，此时mac地址表就保存了相关的信息。

11.远程访问测试：

在PC1的命令提示符界面中执行：telnet 192.168.1.2，使用telnet协议远程访 问交换机，

在password处输入789456，进行口令验证。验证成功后会进入交换机用户模式，

执行en，在password处输入456123，进入交换机特权模式。

执行conf t，进入交换机全局配置模式。

六、实验总结

列举几个选项并描述其含义：

line console 0,进入控制台配置模式；

password 123456，设置口令为123456，此口令以明文的方式保存在配置文件中；

enable secret 456123，设置特权模式的访问口令为456123，此口令以md5的方式进行加密；

line vty 0 4,进入远程虚拟终端VTY的配置模式，同时设置0~4共5条VTY线路；

int vlan1,进入vlan 1配置模式；

ip add 192.168.1.2 255.255.255.0，设置IP地址和子网掩码；

ip default-gateway 192.168.1.1，设置默认网关

show running-config，查看运行配置文件

show startup-config，查看启动配置文件

sh mac-address-table，显示mac地址表内容

telnet 192.168.1.2，使用telnet协议远程访问交换机。

实训2.3交换机划分VLAN

实训内容

交换机划分VLAN

实训要求

虚拟局域网是以交换网络为基础，把网络上的局域网网段或节点分为若干个逻辑组，每个逻辑组就是一个虚拟网络（Virtual Network），这种在逻辑上划分的虚拟网络通常称为虚拟局域网（VLAN）。

虚拟局域网在功能和操作上与传统局域网基本相同，它与传统局域网的主要区别在于"虚拟"二字上，即虚拟局域网的组网方法与传统局域网不同。虚拟局域网的一组节点可以位于不同的物理网段上，但是并不受物理位置的限制，相互间的通信好像在同一个局域网中一样。虚拟局域网可以跟踪节点位置的变化，当节点物理位置变化时，无需人工重新配置。

1、掌握按照端口划分VLAN的方法；

2、掌握Tag VLAN的配置方法。

实 训 数 据 记 录

一、交互机类型及版本

二层思科交换机2960-24TT

二、实验场景描述

对正在上实验课的两个班学生进行网络分组管理：

（1）班级A成员可以通过SWITCH-1和SWITCH-2进行内部通信

（2）班级B成员也可以通过SWITCH-1和SWITCH-2进行内部通信

（3）班级A与班级B成员直接不能通信

三、实验命令参考

  1. enable
  2. configure terminal
  3. vlan 2
  4. interface fastEthernet 0/1
  5. switchport access vlan 2
  6. interface fastEthernet 0/24
  7. switchport mode trunk
  8. end
  9. show vlan

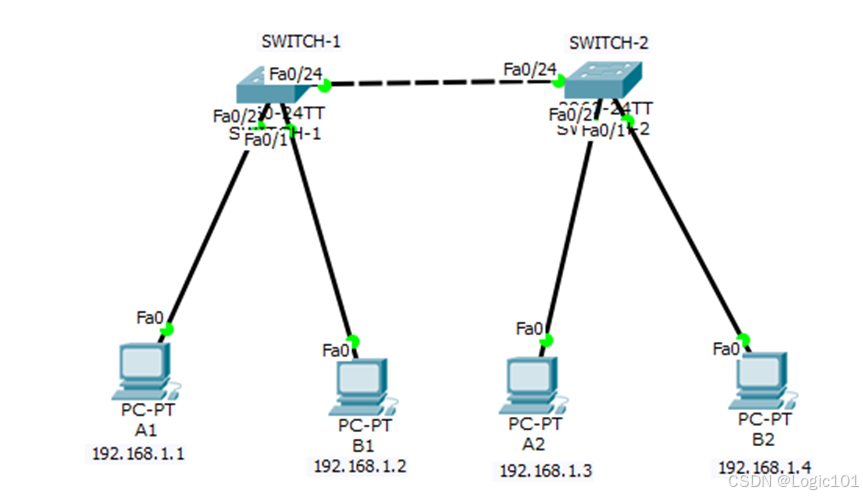

四、网络拓扑图及描述

五、实验步骤

步骤及简述：

1.用直通线将PC A1、B1与交换机SWITCH-1连接，PC A2、B2与交换机SWITCH-2连接，再用交叉线将交换机SWITCH-1的fa0/24与SWITCH-2的fa0/24连接。PC与交换机的接口对应关系如下：

A1的fa0连接SWITCH-1的fa0/2

B1的fa0连接SWITCH-1的fa0/1

A2的fa0连接SWITCH-2的fa0/2

B2的fa0连接SWITCH-2的fa0/1

注：A1、A2代表班级A成员的PC，B1、B2代表班级B成员的PC。

2.四台PC的IP地址和子网掩码设置如下：

A1:192.168.1.1 255.255.255.0

B1:192.168.1.2 255.255.255.0

A2:192.168.1.3 255.255.255.0

B2:192.168.1.4 255.255.255.0

3.进入SWITCH-1的CLI界面，执行以下命令：

enable //进入特权模式

configure terminal //进入全局配置模式

hostname SWITCH-1 //修改交换机名称为SWITCH-1

vlan 10 //创建vlan 10

name stuA //将vlan 10命名为stuA

exit //返回一上级模式

vlan 20 //创建vlan 20

name stuB //将vlan 20命名为stuB

exit //返回一上级模式

int fa0/1 //进入接口1配置模式

sw mod acc //设置以太网口fa0/1为接入（vlan）模式

swi acc vlan 20 //设置该接口加入vlan 20

exit //返回一上级模式

int fa0/2 //进入接口2配置模式

sw mod acc //设置以太网口fa0/2为接入（vlan）模式

swi acc vlan 10 //设置该接口加入vlan 10

exit //返回一上级模式

int fa0/24 //进入接口24配置模式

swi trunk encap dot1q //配置trunk中继线路封装协议802.1q

swi mod trunk //设置接口模式为中继模式

4.进入SWITCH-2的CLI界面，执行以下命令：

enable //进入特权模式

configure terminal //进入全局配置模式

hostname SWITCH-2 //修改交换机名称为SWITCH-2

vlan 10 //创建vlan 10

name stuA //将vlan 10命名为stuA

exit //返回一上级模式

vlan 20 //创建vlan 20

name stuB //将vlan 20命名为stuB

exit //返回一上级模式

int fa0/1 //进入接口1配置模式

sw mod acc //设置以太网口fa0/1为接入（vlan）模式

swi acc vlan 20 //设置该接口加入vlan 20

exit //返回一上级模式

int fa0/2 //进入接口2配置模式

sw mod acc //设置以太网口fa0/2为接入（vlan）模式

swi acc vlan 10 //设置该接口加入vlan 10

exit //返回一上级模式

int fa0/24 //进入接口24配置模式

swi trunk encap dot1q //配置trunk中继线路封装协议802.1q

swi mod trunk //设置接口模式为中继模式

5.连通性测试：

在PC A1的命令提示符界面：ping 192.168.1.3，可以ping通；

在PC B1的命令提示符界面：ping 192.168.1.4，可以ping通；

6、VLAN隔离测试：

在PC A1的命令提示符界面：ping 192.168.1.2，不能ping通；

在PC A1的命令提示符界面：ping 192.168.1.4，不能ping通；

在PC B1的命令提示符界面：ping 192.168.1.3，不能ping通；

7.VLAN配置验证：

在SWITCH-1和SWITCH-2的特权模式下以下命令：

show vlan brief，查看vlan接口、状态、名称的配置信息。

8.中继接口配置验证：

在SWITCH-1和SWITCH-2的特权模式下以下命令：

show int fa0/24 switchport，查看接口对应的端口信息。

六、实验总结

列举几个选项并描述其含义：

vlan 10,创建vlan 10，

name stuA，将vlan 10命名为stuA，

int fa0/1，进入接口1配置模式

sw mod acc，"switchport mode access"的简写，设置接口为vlan接入模式，

swi acc vlan 20，"switchportaccess vlan 20" 的简写，设置接口加入vlan，

int fa0/24，进入接口24配置模式

swi trunk encap dot1q，配置trunk中继线路封装协议802.1q，

swi mod trunk，"switchport mode trunk" 的简写，设置接口为中继模式。

show vlan brief，查看vlan接口、状态、名称的配置信息。

show int fa0/24 switchport，查看接口对应的端口信息。

本文为个人学习笔记与经验总结，仅供学习交流参考
