一、理解串扰来源与阵列器件的挑战

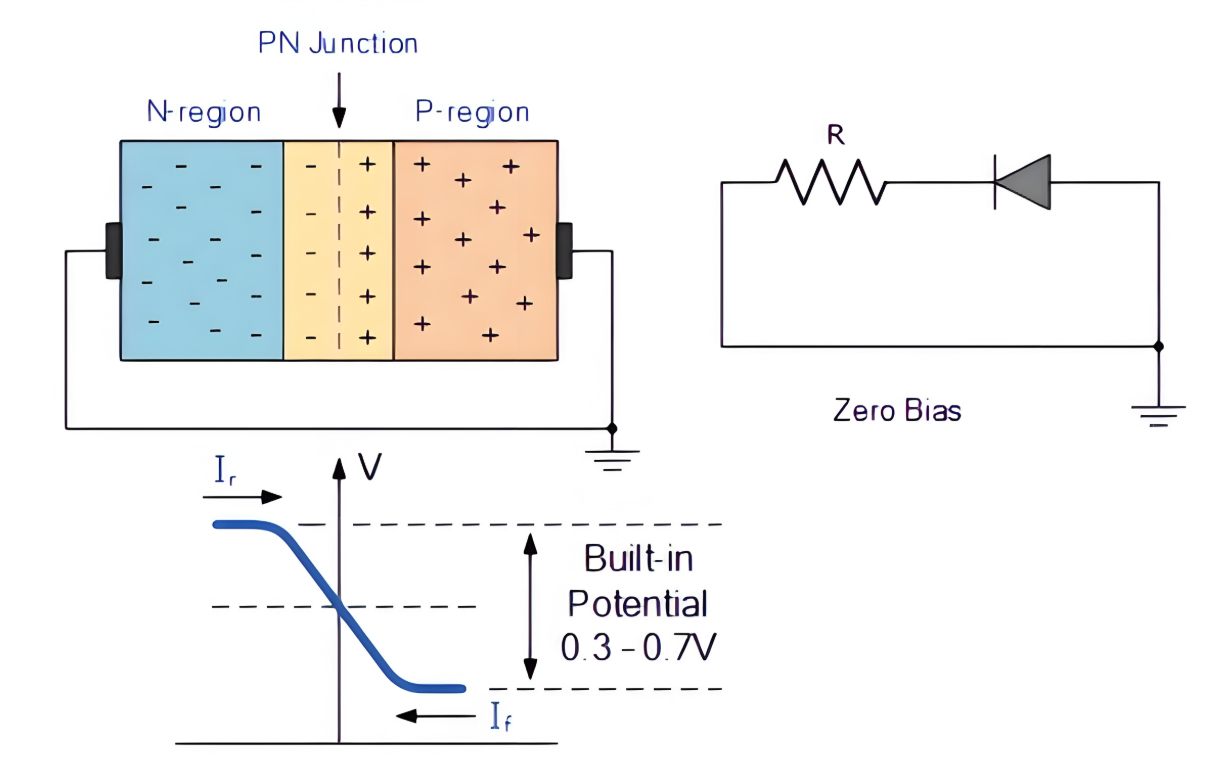

1.1 串扰的电磁耦合机理
多引脚阵列器件的串扰源于电场耦合与磁场耦合的叠加效应。当信号频率超过100MHz时，相邻引脚间的寄生电容可达0.02至0.05pF，导致容性耦合噪声。典型测试数据显示，0.5mm引脚间距在1GHz频率下近端串扰（NEXT）可达-35dB，远端串扰（FEXT）-40dB，足以使USB 3.2 Gen2的误码率超过10⁻¹²阈值。若采用0.3mm超密间距封装，串扰强度将恶化8至10dB。
1.2 阵列器件的高密度封装挑战
阿赛姆ESD0524V015T四通道TVS阵列采用DFN2510封装，引脚中心距0.5mm，通道间电容低至0.05pF。但正是这种高密度集成带来了三重挑战：其一，多通道同步开关时产生的地弹噪声可达200mV以上，直接干扰低电平逻辑信号；其二，封装内部金线邦定长度差异导致通道间时序偏差最高达0.1ns，影响差分信号对的匹配精度；其三，散热焊盘与信号引脚的热耦合会使相邻通道结温上升5至8℃，加速参数漂移。
1.3 典型失效案例
某工业平板设计采用六通道TVS阵列保护Type-C接口，因布局不当导致HDMI差分对通道间串扰超过-25dB，眼图裕度从82mV降至38mV，ESD测试后通信中断率12%。解剖分析显示，阵列器件距连接器15mm，且未采用独立地岛设计，防护路径寄生电感达12nH，在30kV ESD放电时产生18V感应电压，直接击穿后级芯片。改用阿赛姆ESD0303LR六通道阵列后，通过优化布局将串扰降至-45dB以下，问题解决。
二、核心布局策略：规划与隔离
2.1 功能分区与阵列器件定位
PCB布局必须严格遵循"功能分区、物理隔离"原则。将板卡划分为高速信号区、低速控制区、电源转换区与防护阵列区四大功能块，各区间距不小于3mm。阿赛姆ESD0303LR六通道阵列应放置在防护阵列区边缘，距离USB/HDMI连接器引脚不超过5mm，这样可将ESD泄放路径电感控制在2nH以内，钳位电压波动小于±3%。
2.2 引脚排列优化策略
对于集成4/6/8路的阵列器件，错开排列 可将耦合面积减少30%以上。具体实施时，将ESD0303LR的通道0、2、4、6分配给高速差分对，通道1、3、5、7分配给低速控制信号，形成"快-慢-快-慢"的交错布局。接地隔离带设计必须在相邻通道间插入至少0.3mm宽的接地引脚或铺铜，并通过4个以上过孔直连主地平面，过孔间距不超过2mm，确保高频噪声有低阻抗泄放路径。
2.3 阵列器件与连接器协同布局
阿赛姆ESD0524V015T四通道阵列与连接器构成"黄金三角"：器件中心距连接器焊盘边缘3mm，器件纵向轴线与连接器引脚阵列平行，通道排列顺序与信号线序一一对应。测试表明，该布局使TMDS差分对的通道间电容失配小于0.01pF，差分阻抗偏差控制在±5Ω以内，无需额外补偿电路即可满足HDMI 2.1规范。
三、布线关键技巧：从"3W"到"包地"
3.1 3W原则与线间距控制
对于阿赛姆ESD0502V015T双通道器件，当线宽为0.15mm时，通道走线间距必须≥0.45mm（3×线宽）。若空间受限，可在两线间增加0.3mm宽接地隔离带，配合每2mm一个接地过孔，可使10GHz频率下串扰降低12至15dB。实测数据显示，采用3W+包地组合后，ESD0303LR的通道间隔离度从-38dB提升至-52dB。
3.2 差分对紧密耦合与对称布线
高速差分对必须采用紧密耦合模式，线间距保持在线宽的1至1.5倍，长度偏差≤0.1mm，间距偏差≤0.02mm。阿赛姆ESD0322双通道器件在布局时，其两个通道引脚到差分线过孔的距离差必须小于0.05mm，否则0.1mm的不对称将使HDMI眼图抖动增加8ps。拐角处必须采用45°倒角或弧形走线，禁止使用90°直角，后者会使特性阻抗突变12%，引发信号反射与辐射。
3.3 包地处理与屏蔽技术
包地 是抑制串扰的最有效手段。在ESD0303LR六通道阵列外围布设0.5mm宽接地铜环，通过8个过孔与主地平面连接，形成电磁屏蔽腔。对于关键信号线，采用微带线包地结构：线两侧各布0.2mm地线，每隔1mm打过孔接地，可将近端串扰抑制至-60dB以下。实验表明，包地过孔间距从5mm缩小至1mm，串扰改善达18dB。
3.4 过孔优化与层间隔离
过孔是串扰的"放大器"。TVS阵列引脚到内层走线的过孔必须采用微孔技术（直径0.1mm），并覆盖阻焊层，避免锡膏堆积导致寄生电容变化。过孔周围设置0.2mm宽接地环，间距0.1mm，可消除过孔辐射。相邻信号层布线方向必须垂直，若表层水平布线，内层1必须垂直布线，层间串扰可比同层平行布线降低20dB以上。
四、叠层设计与电源/地系统
4.1 电源/地平面的完整性保障
四层板是基础要求，六层板更优。必须保证完整的地平面层，禁止任何信号线穿越地平面分割区。阿赛姆ESD0303LR的接地焊盘需通过6个以上过孔直连地平面，过孔阻抗小于5mΩ。电源平面与地平面间距保持0.1mm（介质厚度），形成分布式电容，为高频噪声提供低阻抗回路。
4.2 去耦电容的精细化布局
阿赛姆阵列器件的每个电源引脚必须独立配置0.1μF陶瓷电容，容值最小者需最靠近引脚，距离不超过2mm。ESD0303LR的VCC引脚应并联10μF+0.1μF+10nF三个电容，分别覆盖低频、中频与高频噪声。电容接地焊盘必须通过2个以上过孔直连地平面，不得以走线连接。
4.3 独立电源域与地岛设计
当阵列器件同时保护5V、3.3V、1.8V多种电平信号时，必须为每个电压域配置独立去耦网络。ESD0303LR的通道0-1保护5V系统，通道2-3保护3.3V系统，两者地平面通过0Ω电阻单点连接，避免地环路串扰。这种地岛设计可使不同电平通道间的串扰降低25dB。
五、检查清单
验证测试要求
近端串扰NEXT≤-45dB@10GHz
远端串扰FEXT≤-50dB@10GHz
差分阻抗偏差±5Ω（HDMI 2.1要求100Ω±10%）
ESD测试±30kV接触放电，功能正常
眼图抖动增量<5ps（加入TVS前后对比）
阿赛姆型号推荐
- USB4/Thunderbolt4接口：ESD0303LR（六通道阵列，0.17pF/通道，DFN2510封装）
- HDMI 2.1接口：ESD0524V015T（四通道阵列，0.05pF/通道，差分对优化）
- 工业Type-C端口：ESD0502V015T（双通道阵列，±30kV防护，适配CC线与SBU线）
- 汽车以太网：ESD5R005TA（SOT-23封装，4通道集成，AEC-Q101认证）
