机械臂工作空间仿真分析-基于蒙特卡洛法的七自由度机械臂

机械臂工作空间仿真分析-6 蒙特卡洛法，七自由度机械臂。

蒙特卡洛法玩机械臂就像在工地撒豆子------撒得越多，轮廓越清晰。今天咱们拿七轴机械臂开刀，用Python折腾个工作空间三维点云图。别被自由度吓到，这玩意儿的关键在于敢让随机数飞一会儿。

先整点硬核的，关节角随机生成器得够浪：

python 复制代码

import numpy as np

def random_joints():
    joints = np.zeros(7)
    joints[0] = np.random.uniform(-170, 170)  # 基座旋转要疯
    joints[1:6] = np.random.uniform(-90, 90, 5)  # 中间关节别太放肆
    joints[6] = np.random.uniform(-175, 175)  # 腕部得灵活
    return np.deg2rad(joints)

这段代码的精髓在角度限制的把握，基座和腕部撒欢转，中间关节悠着点防止自残。注意这里用弧度制是因为后面要做矩阵计算，谁用度数谁傻。

正运动学才是重头戏，DH参数处理得讲究：

python 复制代码

def forward_kinematics(joints):
    dh_table = [
        [0, 0.3, 0, joints[0]],
        [np.pi/2, 0, 0, joints[1]],
        [0, 0.6, 0, joints[2]],
        [-np.pi/2, 0, 0.2, joints[3]],
        [0, 0.5, 0, joints[4]],
        [np.pi/2, 0, 0, joints[5]],
        [-np.pi/2, 0, 0.1, joints[6]]
    ]

    T = np.eye(4)
    for alpha, a, d, theta in dh_table:
        # 齐次变换矩阵拼接
        Ti = np.array([
            [np.cos(theta), -np.sin(theta)*np.cos(alpha), np.sin(theta)*np.sin(alpha), a*np.cos(theta)],
            [np.sin(theta), np.cos(theta)*np.cos(alpha), -np.cos(theta)*np.sin(alpha), a*np.sin(theta)],
            [0, np.sin(alpha), np.cos(alpha), d],
            [0, 0, 0, 1]
        ])
        T = T @ Ti
    return T[:3, 3]  # 只要末端坐标

这里矩阵连乘是关键，每次都用当前变换矩阵左乘新的DH矩阵。注意Python的@运算符做矩阵乘法比np.dot()更直观。末端只要位置不要姿态，所以取前三行最后一列。

主程序就是个大力出奇迹的循环：

python 复制代码

points = []
for _ in range(100000):
    q = random_joints()
    pos = forward_kinematics(q)
    points.append(pos)

# 转numpy数组方便处理
points = np.array(points)

十万次迭代起步，少了显不出蒙特卡洛的霸气。实测i7处理器跑这个大概需要两分钟，等着的时候可以泡杯咖啡。

可视化得用上matplotlib的3D神器：

python 复制代码

import matplotlib.pyplot as plt

fig = plt.figure(figsize=(10,8))
ax = fig.add_subplot(111, projection='3d')
ax.scatter(points[:,0], points[:,1], points[:,2],
           s=1, alpha=0.3, c=points[:,2], cmap='viridis')
ax.view_init(elev=15, azim=60)  # 找个帅气视角
plt.tight_layout()
plt.show()

s参数控制点的大小，alpha调透明度防止黑乎乎一坨。用z轴值着色后，立体感瞬间爆炸。注意坐标系方向要和机械臂实际安装方向一致，别整出倒立的模型。

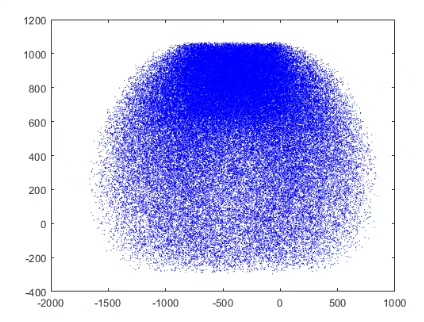

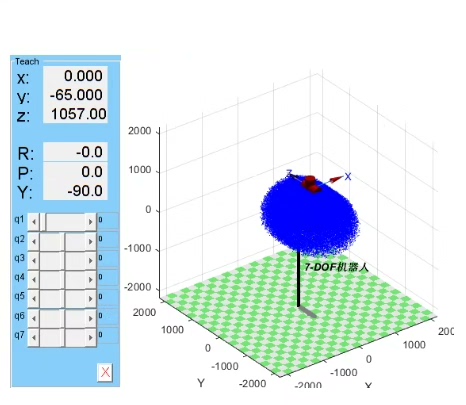

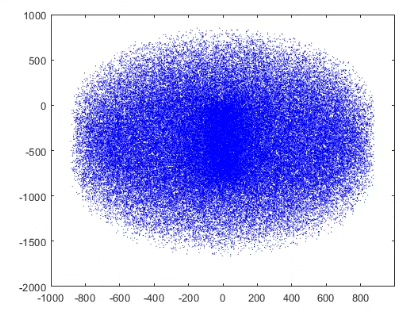

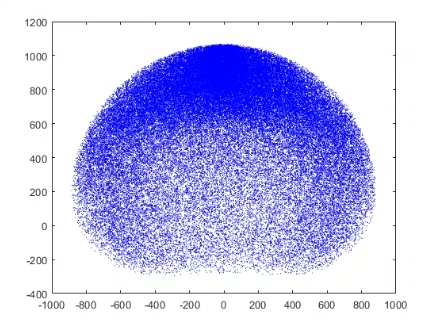

跑出来的效果应该是个扁椭球带缺口的形态，七自由度特有的灵活区域会呈现章鱼触手般的分布。想要边界清晰就加大采样量，不过小心显卡冒烟。这种方法的妙处在于绕过了逆运动学的地狱级难度------管你几轴，我只管往前算，这就是暴力美学的魅力。

进阶玩法可以给点云做凸包计算，或者用K-means聚类找高密度区域。有闲心的还能加点障碍物碰撞检测，让无效区域自动变红。不过那都是后话，先把这坨五彩斑斓的点云炫到老板脸上再说。
