基于51单片机数字频率计仿真设计
本设计包含proteus仿真+程序代码+原理图+设计报告+器件清单
📚开发环境
仿真图：proteus 8.9
程序编译器：keil 4/keil 5
编程语言：C语言
设计编号：C0052
📚主要功能
由51单片机+信号输入+74HC14整形电路+74HC390分频电路+LCD1602显示模块+电源构成。
1、能测出正弦波、三角波或方波等波形的频率；
2、频率的测量范围为1Hz---12MHz，且能检测幅度最小值为1Vpp的信号；
3、通过LCD1602液晶显示屏显示检测到的即时频率数值(最多8位数，单位为Hz)。
全部资料包括程序（注释）、AD原理图、protues仿真、参考论文、讲解、资料使用介绍等。

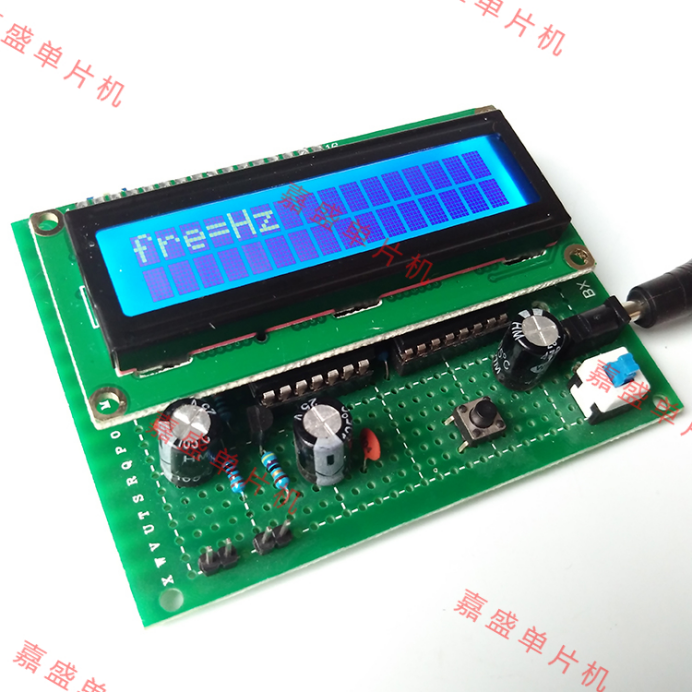

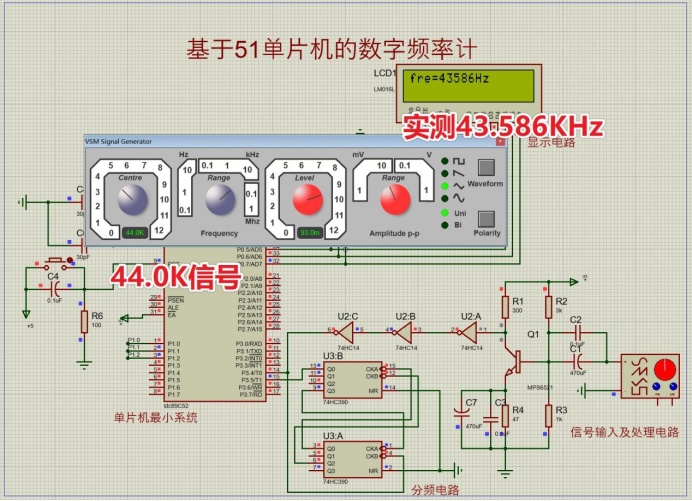

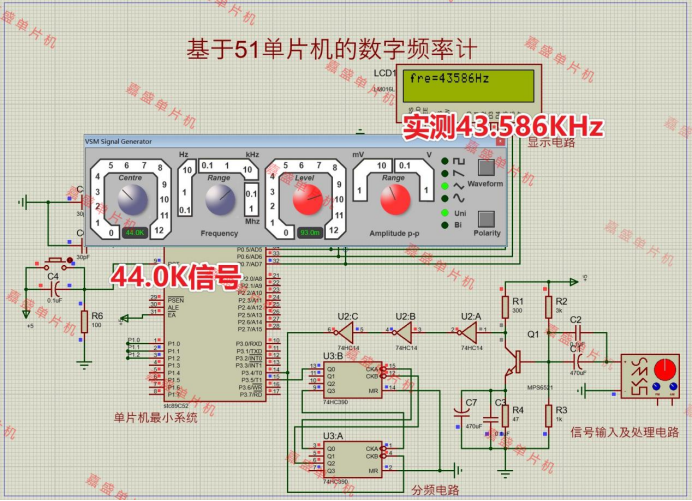

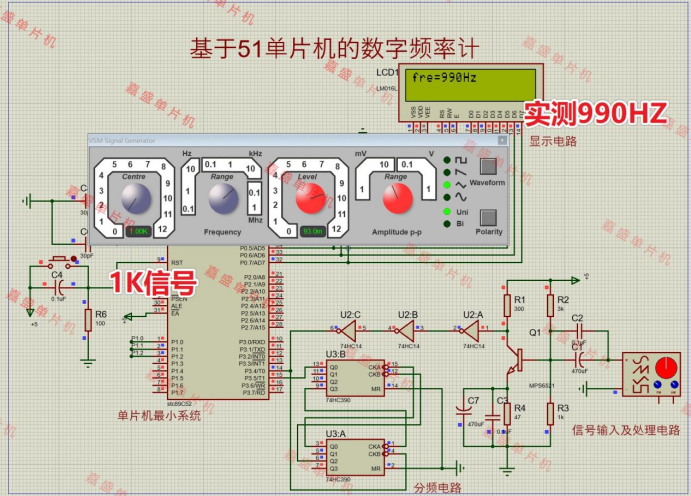

📚仿真图

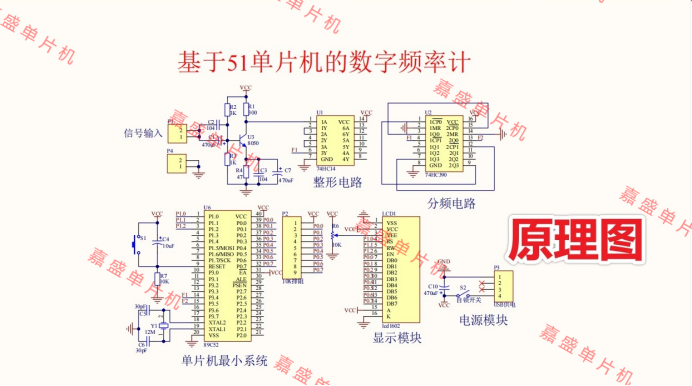

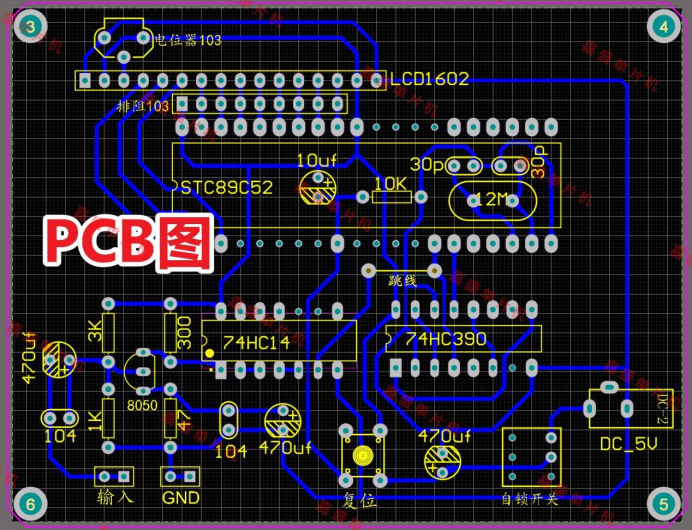

📚原理图PCB
📚元件清单
1、1602LCD液晶屏 1个
2、排阵16P 1个
3、排阵4P 1个
4、排母16P 1个
5、单片机STC89C52 1个
6、DIP40插座 1个
7、74HC390 1个
8、74HC14 1个
9、DIP14 1个
10、DIP16 1个
11、电阻300 1个
12、3K 1个
13、1K 2个
14、75 1个
15、电容470UF 3个
16、0.1UF（104） 2个
17、10UF 1个
18、30P 2个
19、排阻103 1个
20、电位器103 1个
21、三极管8050 1个
22、按键 1个
23、晶振12M 1个
24、DC电源座子 1个
25、USB转DC线 1个
26、电路板7*9 1个
27、导线12匝 1个
28、电路图 1个
29、铜柱 4套
30、自锁开关 1个

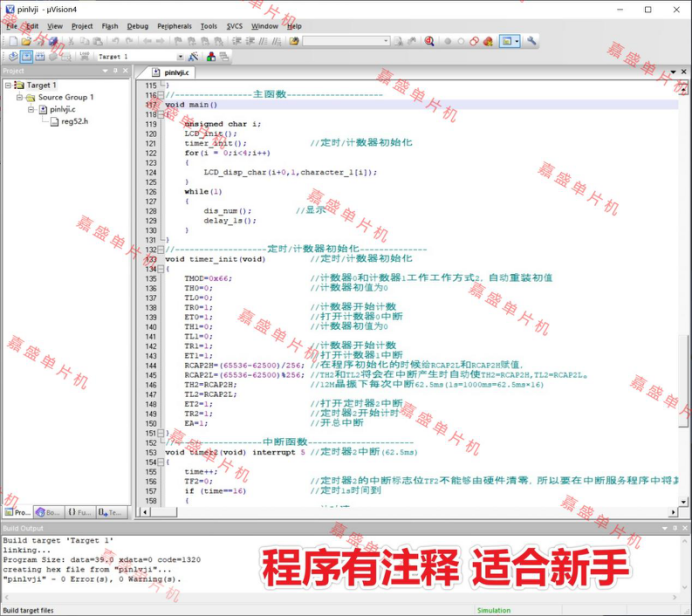

📚五、程序代码

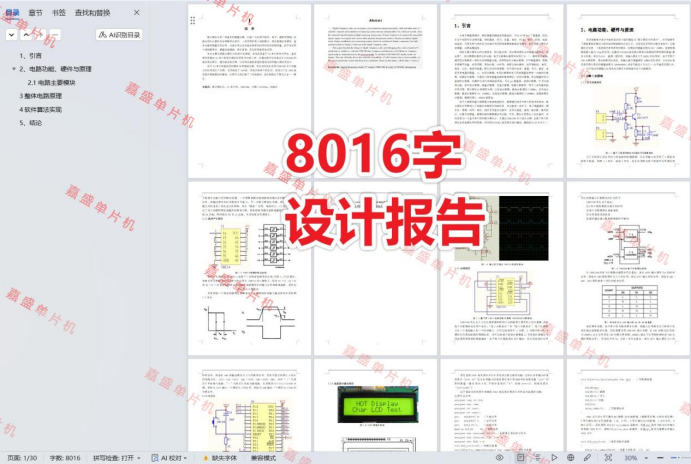

📚六、设计报告
在电子测量领域中，频率测量的精确度是最高的，可达10至10
数量级。因此，在生产过程中许多物理量，例如温度、压力、流量、液位、PH值、振动、位移、速度、加速度，乃至各种气体的百分比成分等均用传感器转换成信号频率，然后用数字频率计来测量，以提高精确度。
国际上数字频率计的分类很多。按功能分类，因计数式频率计的测量功能很多，用途很广。所以根据仪器具有的功能，电子计数器有通用和专用之分。一、通用型计数器：通用型计数器是一种具有多种测量功能、多种用途的万能计数器。它可测量频率、周期、多周期平均值、时间间隔、累加计数、计时等；若配上相应插件，就可测相位、电压、电流、功率、电阻等电量；配上适当的传感器，还可进行长度、重量、压力、温度、速度等非电量的测量。二、专用计数器：专用计数器指专门用来测量某种单一功能的计数器。如频率计数器，只能专门用来测量高频和微波频率；时间计数器，是以测量时间为基础的计数器，其测时分辨力和准确度很高，可达ns数量级；特种计数器，它具有特种功能，如可逆计数器、阈值计数器、差值计数器、倒数计数器等，用于工业和自控技术等方面。数字频率计按频段分类：①低速计数器：最高计数频率＜10MHz；②中速计数器：最高计数频率10---100MHz；③高速计数器：最高计数频率＞100MHz；④微波频率计数器：测频范围1---80GHz或更高。

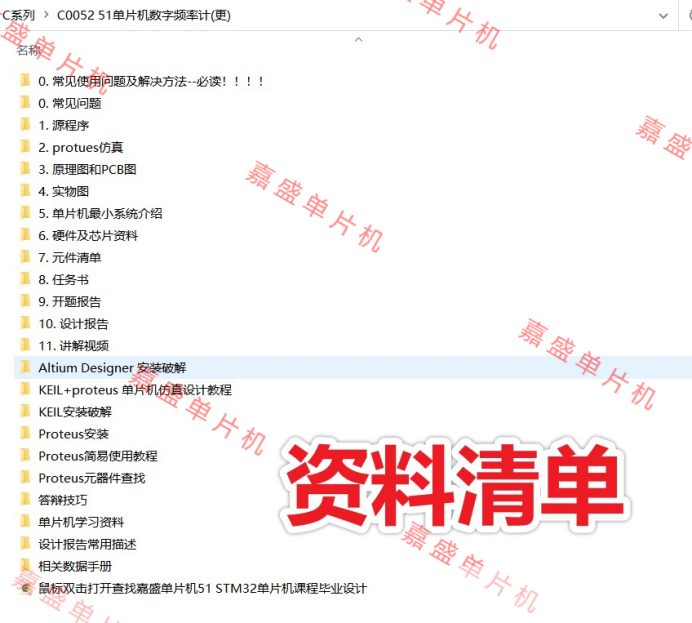

📚七、资料清单&&下载链接
