在机器视觉系统成像过程中，光源起着重要作用，合适的光源方案可以极大降低图像处理算法的复杂度，提高系统的稳定性、精度和速度。
在实际检测项目中，假如选好了线阵相机，需要合适的光源来一步同时检测进行脏污、损伤等多项检测，可以采用单色线阵相机结合特殊光源的多项检测解决方案。下面我们来看看该方案的特点及成像效果。

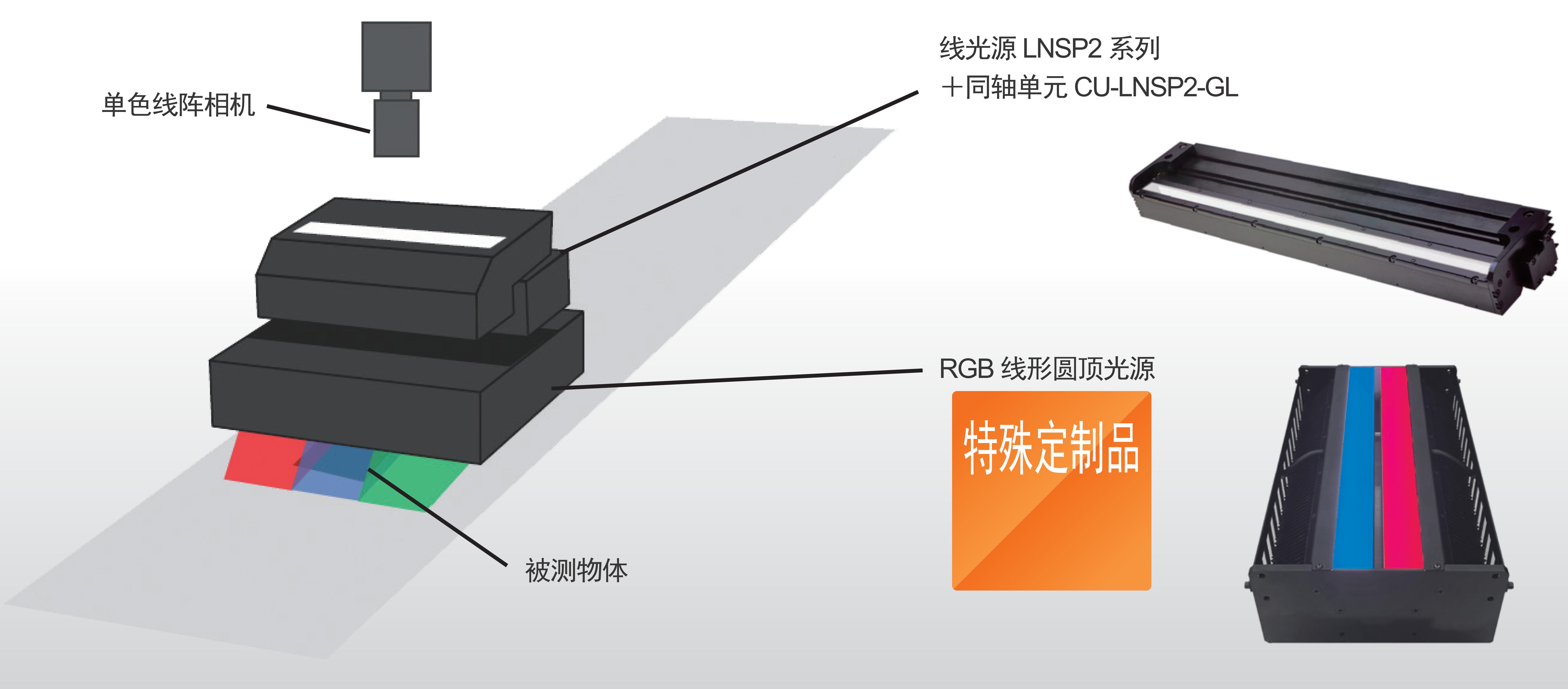

结构图编辑
1、主要特点
- 1步获取 RGB 线形圆顶光源和同轴光源的多个图像
- 可使用单色线阵相机生成彩色图像
- 可获取发光时间不同的图像
- 提供支持高分辨率的光源
使用单色相机获取图像的优点
与彩色相机(拜耳方式、3板式、3线方式)比较
·可选择多种相机，以满足不同的检测需求
·不易产生伪色
·可根据要观察的物体单独调整颜色
可能会在使用彩色相机成像过程中进行像素插补时产生的、原本不存在的颜色。
2、应用实例
基板的外观检测

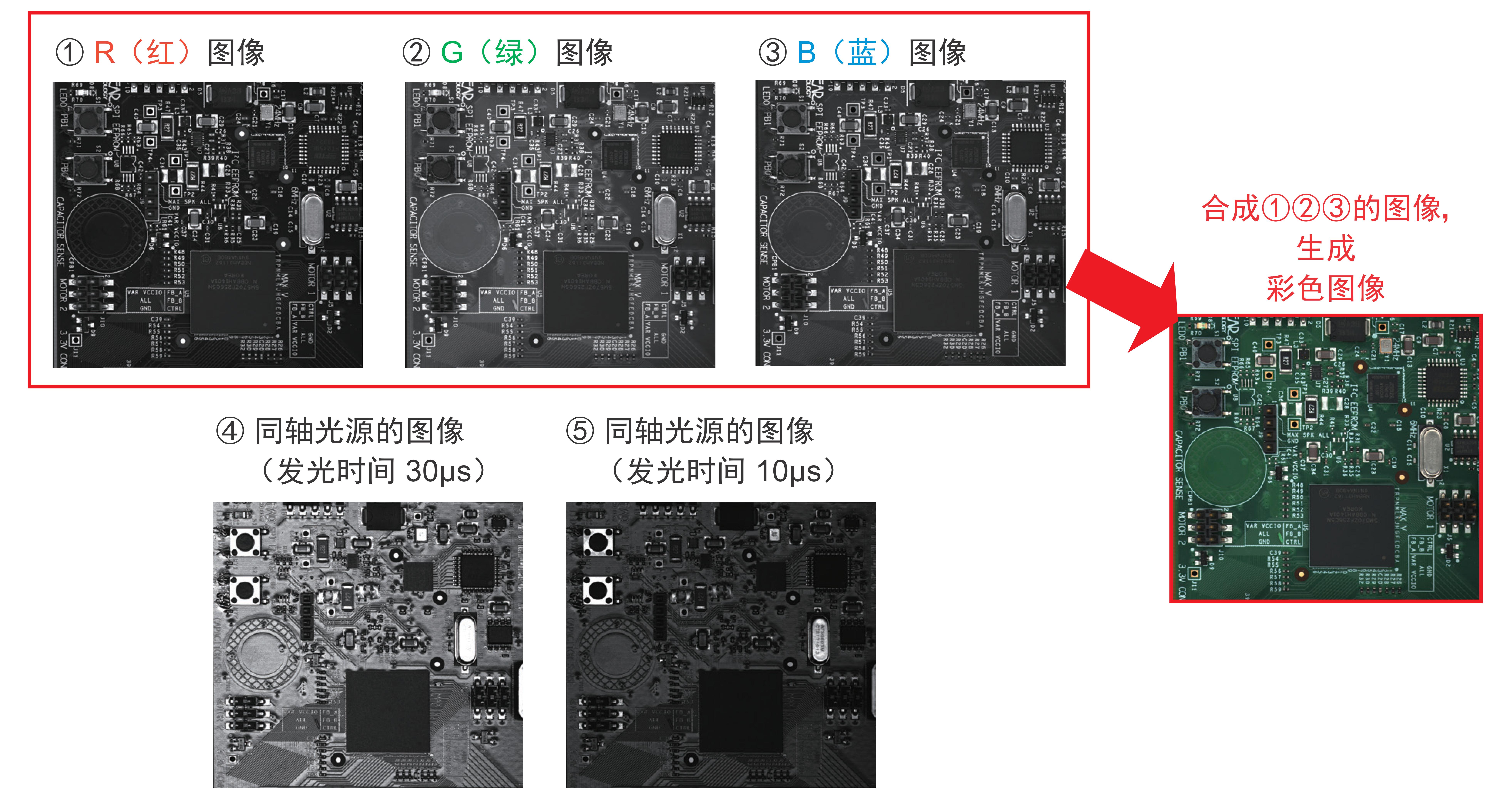

获取以R(红)·G(绿)·B(蓝)光源成像的图像重叠而成的彩色图像和同轴光源成像的图像。

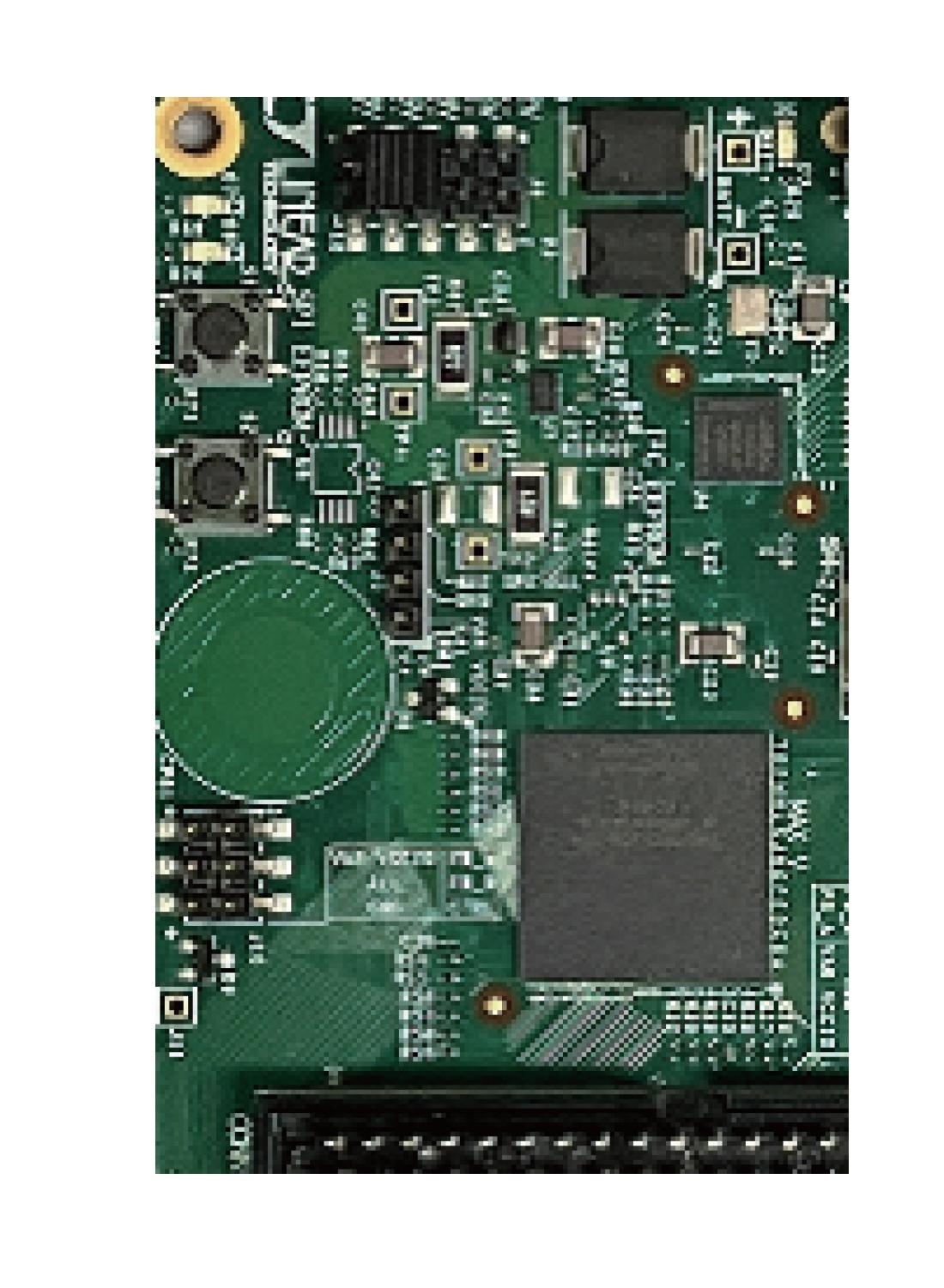

被测物体基板的图像
被测物体
基板的图像
RGB生成的图像获取能够识别抗蚀层上的脏污及丝网印刷等颜色信息的图像。
**同轴光源（发光时间30μs）**获取能够识别基板表面凹凸信息及配线图案的图像。
**同轴光源（发光时间10μs）**获取将安装的金属元件的刻印文字清晰成像后的图像。
3、成像方法

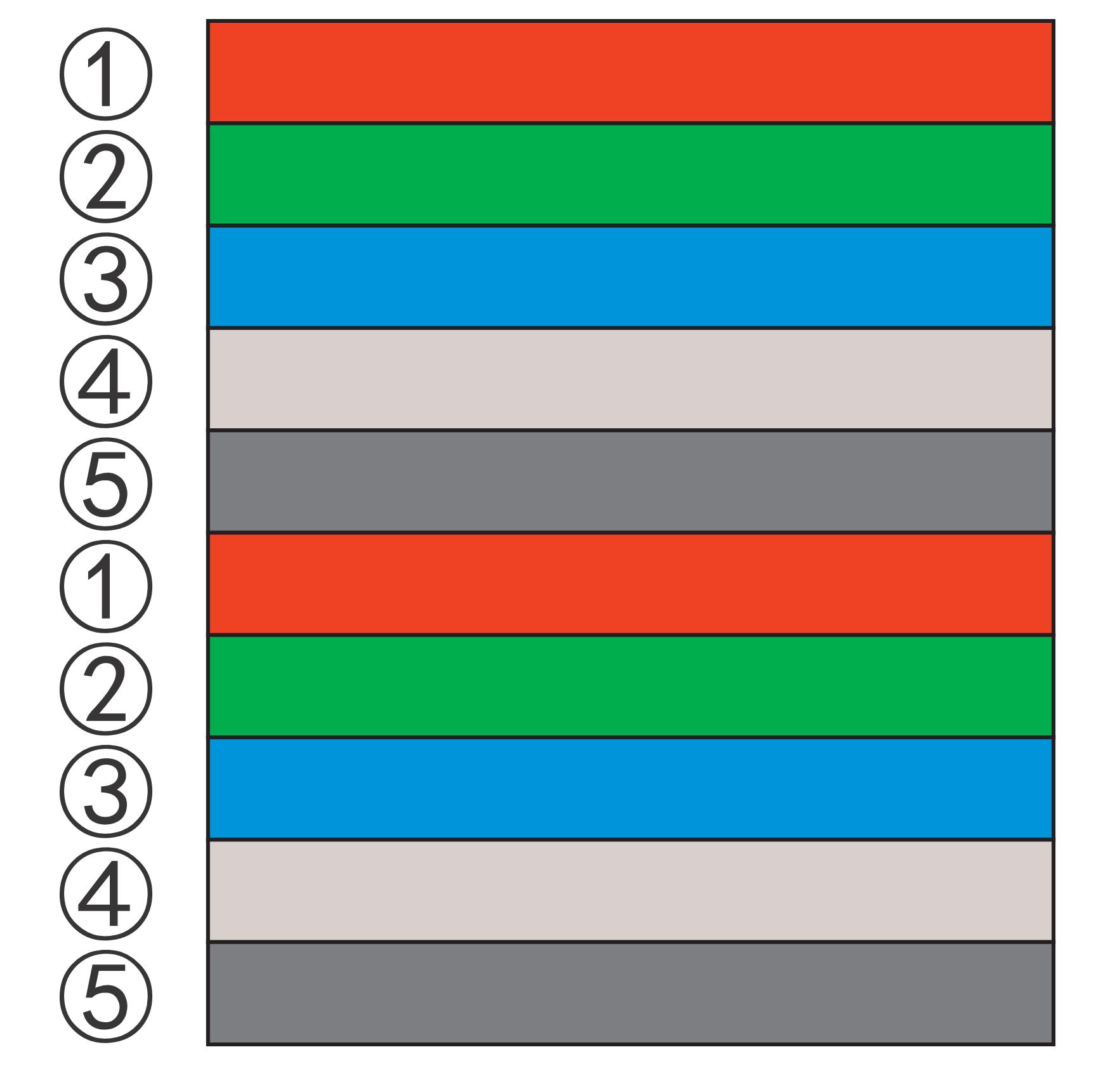

切换点亮R(红)·G(绿)·B(蓝)的光和白色光进行成像，获取图像。
获取图像
重新构成合计5张图像
以上方案中的RGB线形圆顶光源是特殊定制品。
