一、 核心防护原理：OVP与OCP
理解该系列芯片，首先需明晰其两大核心保护机制：
过压保护：芯片持续监测输入电压。一旦电压超过预设的安全阈值（例如经典的6.1V，或用户可调范围款PW2609A），保护电路会在微秒级内迅速动作，切断内部MOSFET开关，使输出降至0V，从而将后级电路与危险高压彻底隔离。
过流/限流保护：芯片通过内部或外部的电流检测机制，实时监控负载电流。当电流超过设定限值时，芯片会进入恒流模式或完全关断，有效防止因短路、负载异常导致的电流失控，保护电源通路和负载设备。

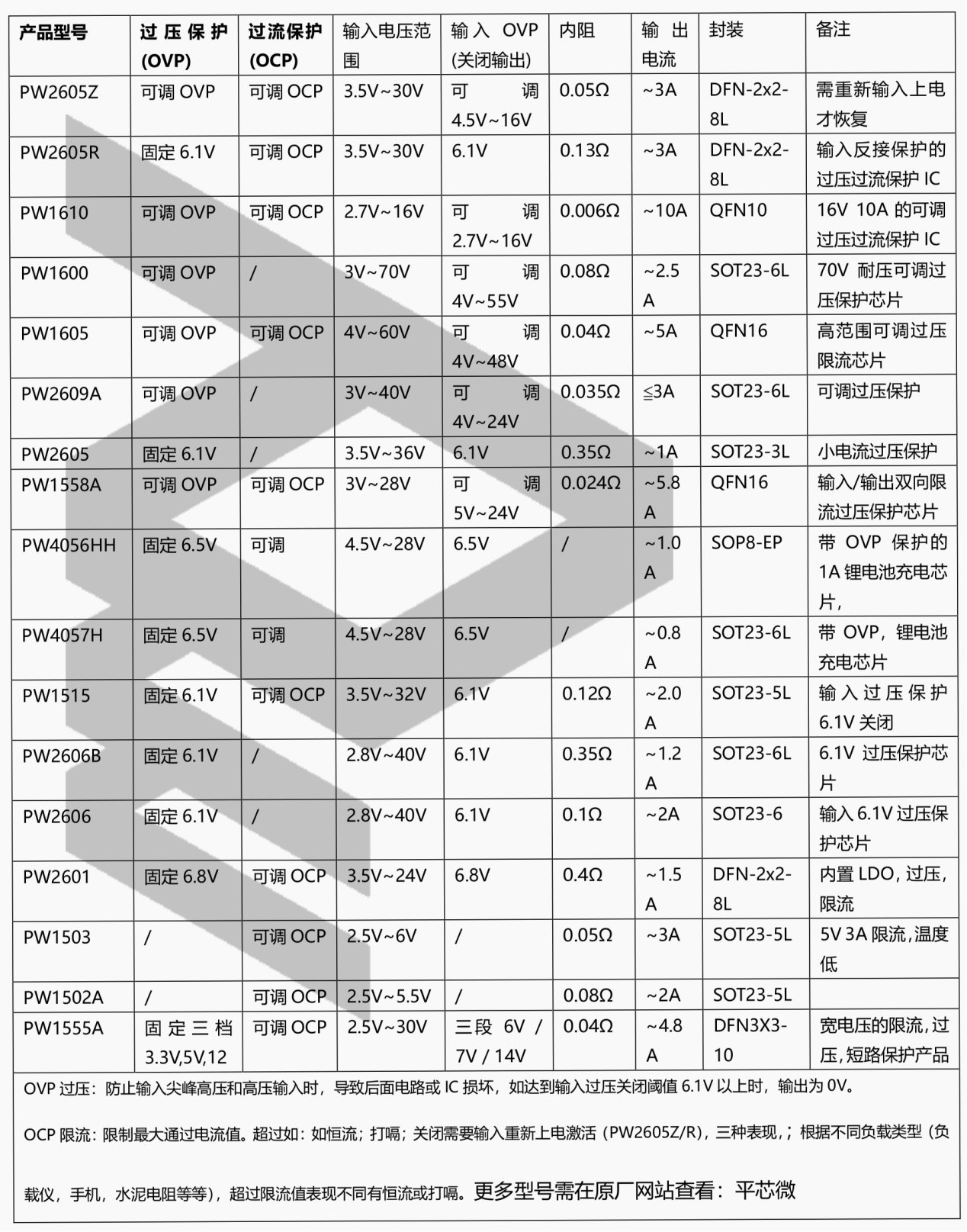

二、 产品矩阵与核心技术优势
平芯微的过压过流保护芯片并非单一型号，而是一个覆盖多场景、具备功能差异化的完整产品家族，其核心优势体现在：
耐压与可调阈值：系列产品提供40V、60V直至70V的高输入耐压等级。以PW1600为例，其70V的绝对最大额定电压和4V-55V的可调过压保护点，使其能够从容应对严苛的电压浪涌和抛负载冲击。
超低导通内阻：作为串联在电源路径上的"卫士"，芯片自身导通内阻直接关系到系统效率与压降。该系列芯片在此不断优化，如PW2609A的导通内阻低至35mΩ，在通过3A电流时，其自身压降仅约0.1V，极大减少了功率损耗和发热。
高度集成与功能创新：
基础二合一：如PW1515，集成固定过压与可调限流（0.2A-2A），以SOT23-5的小封装提供经济有效的完整保护。
智能三合一：以PW2601为代表，创新性地加入了"临界区LDO稳压"功能。当输入电压处于正常与过压阈值之间时，芯片自动切换为线性稳压模式，输出稳定的5.45V或5.1V，解决了传统方案在阈值附近可能出现的输出抖动问题，特别适合为MCU、传感器等对电源质量敏感的电路供电。
专用集成：如PW4056HH等型号，将过压保护与单节锂电池充电管理合二为一，且充电端口同样具备高耐压特性，为消费类电池产品提供了简捷、高安全性的充电方案。
三、 典型应用场景与选型指南
针对不同的应用痛点，可以选择最适合的芯片型号：
选型逻辑：首先根据系统最高工作电压及可能遇到的浪涌电压选择耐压等级；其次根据负载最大电流确定电流能力并判断是否需要限流功能；最后结合空间、成本考虑封装形式，并根据是否需LDO等附加功能选择具体型号。
四、 设计要点与注意事项
阈值设置：对于可调阈值的型号，需通过外部精密电阻准确设置OVP和OCP点，留出足够余量。
散热与布局：用于较大电流时，需注意芯片的散热设计。PCB布局应使电源路径粗短，以减小寄生阻抗。
系统级防护：虽然芯片本身耐压很高，但在极其恶劣的电磁环境中，建议前端仍搭配TVS二极管，形成多级泄放路径，实现最优保护。
理解保护模式：注意芯片的过流恢复模式是"自恢复"、"打嗝模式"还是"锁存关断"，这关系到故障排除后系统能否自动重启。
五、 总结
平芯微过压过流保护芯片系列，通过其高可靠性、高集成度和灵活的可配置性，将电源保护从一种被动的安全备份，转变为一种主动的、智能的电源管理前端。它们默默值守在电源入口，如同电路的"智能保险丝"与"电压哨兵"，有效抵御来自外部供电环境的各种风险，为后续昂贵的核心集成电路保驾护航。在追求设备小型化、高可靠性的今天，选择一款合适的保护芯片，是提升产品整体品质、降低现场故障率、赢得市场口碑的关键一步。
应用场景与需求
推荐型号
核心价值
USB端口保护（防劣质充电器、热插拔浪涌）
PW2609A, PW1515
高耐压吸收尖峰，可调限流防止端口短路，保障主机安全。
前端保护（承受12V/24V系统浪涌）
PW1600, PW1605
70V/60V超高耐压，宽范围OVP可调，适应严酷供电环境。
小功率精密电路供电（如MCU、FPGA的I/O电源）
PW2601
"OVP+OCP+LDO"三合一，确保电压纯净、稳定，无抖动。
限流与端口保护（如U盘接口、磁吸充电线）
PW1515
精准可调限流，防止因短路或异常负载损坏内部电路。
低成本锂电池设备充电
PW4056HH
集成过压保护的充电IC，高耐压防适配器异常，简化设计。
