在现代化汽车零部件生产线中，西门子S71200PLC需通过Profinet协议与多台EtherNet IP从站设备（如罗克韦尔的分布式IO模块1734IB8）通信。此时，Profinet从站转EtherNet IP主站协议网关成为关键桥梁，其一端作为Profinet从站接入西门子PLC的Profinet网络，另一端作为EtherNet IP主站管理EtherNet IP从站设备，实现跨协议数据交互。
一、Profinet端连接西门子PLC的组态配置步骤
1.硬件准备与网络搭建
将网关的Profinet端口通过网线连接至西门子PLC的Profinet接口（如S71200的PROFINET接口X1），确保两者处于同一物理网络（建议使用工业交换机扩展网络）。记录网关默认Profinet设备名称（如"pns-eipm"）和PLC的IP地址（如192.168.0.181）。
2.TIAPortal组态PLC与网关

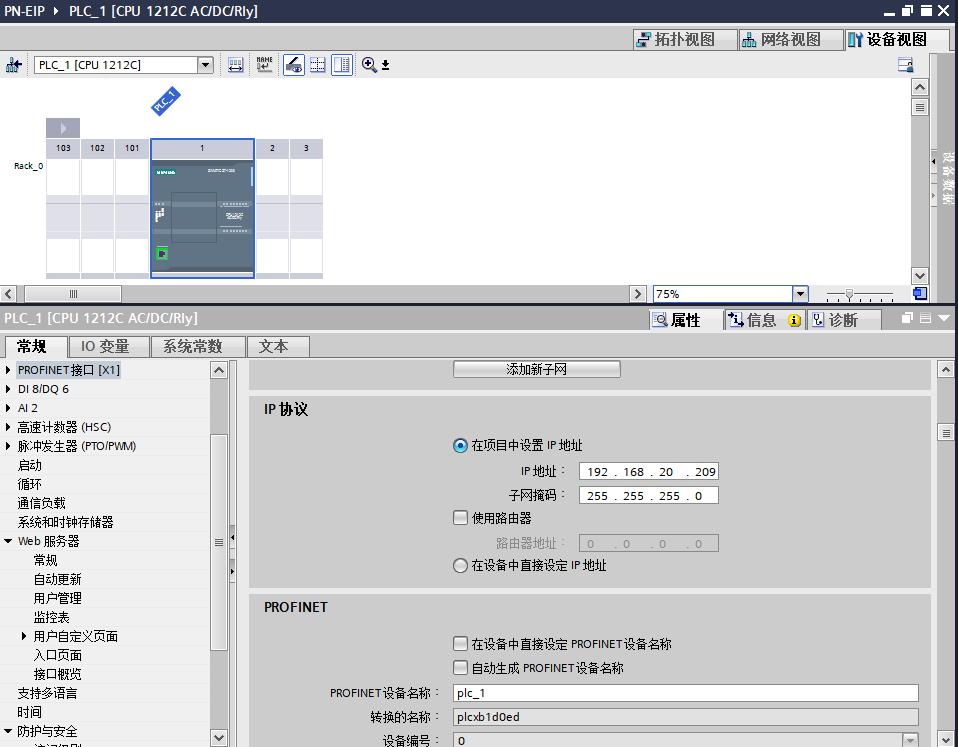

打开TIAPortalV17，创建新项目并添加S71200PLC（如CPU1214CDC/DC/DC），配置PLC的Profinet接口IP地址为192.168.20.209，子网掩码255.255.255.0。
在项目左侧"设备与网络"视图中，点击"在线">"访问节点"，搜索并连接至PLC。

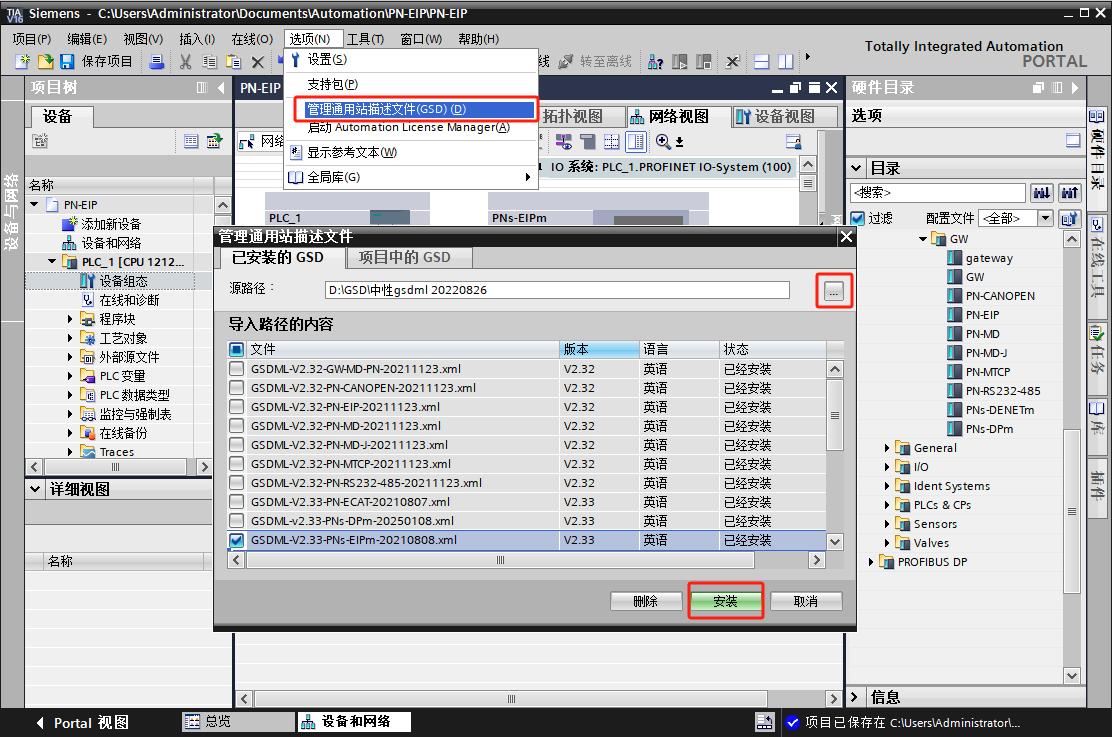

点击"选项">"安装GSD文件"，导入网关的ProfinetGSDML文件（由网关厂商提供），完成后在"硬件目录"中可找到网关模型（如"ProfinetEtherNet IPGateway"）。

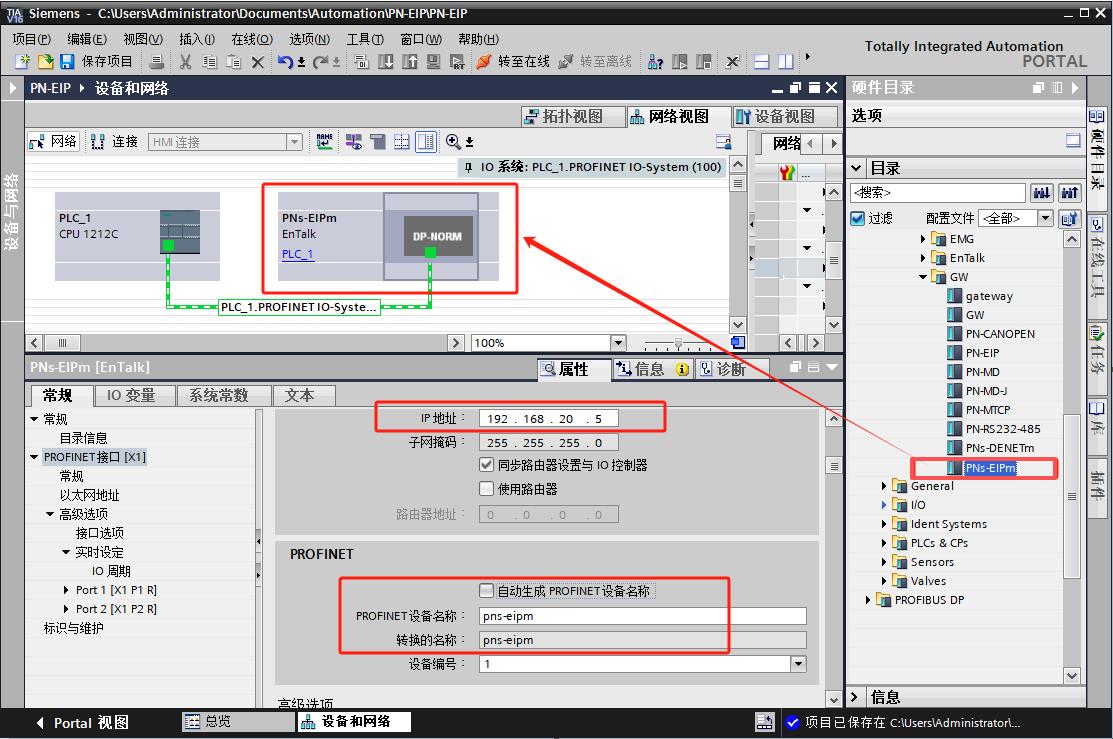

将网关拖拽至网络视图，右键点击网关，选择"分配设备名称"，输入设备名称"pns-eipm"，并分配IP地址（如192.168.0.2，与PLC同网段），点击"确定"完成名称与IP分配。
用鼠标连接PLC的Profinet接口与网关的Profinet接口，建立ProfinetIO连接。右键点击连接，选择"属性"，在"IO控制器"选项卡中确认PLC为IO控制器，网关为IO设备；在"过程数据"选项卡中暂存默认输入/输出字节长度（后续通过GatewayConfigurationStudio调整）。
3.下载组态至PLC

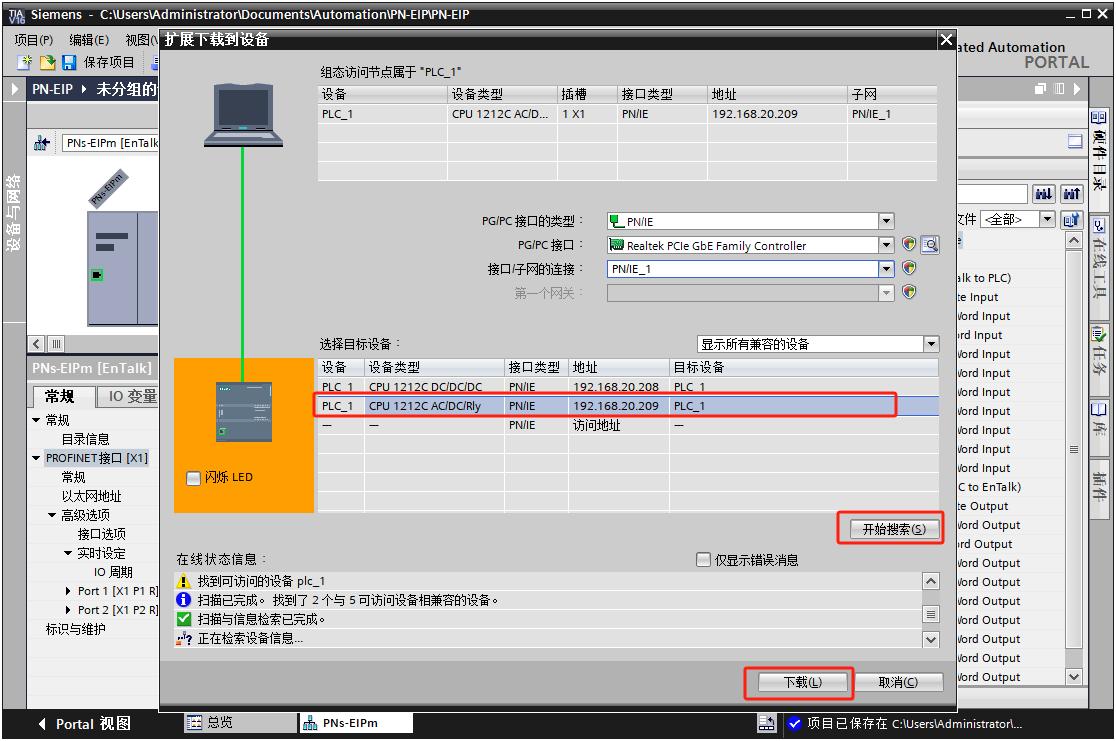

点击TIAPortal工具栏"下载"按钮，选择PLC作为目标设备，确认下载内容后点击"开始下载"，完成后PLC将识别网关为Profinet从站设备。
二、通过GatewayConfigurationStudio配置网关参数

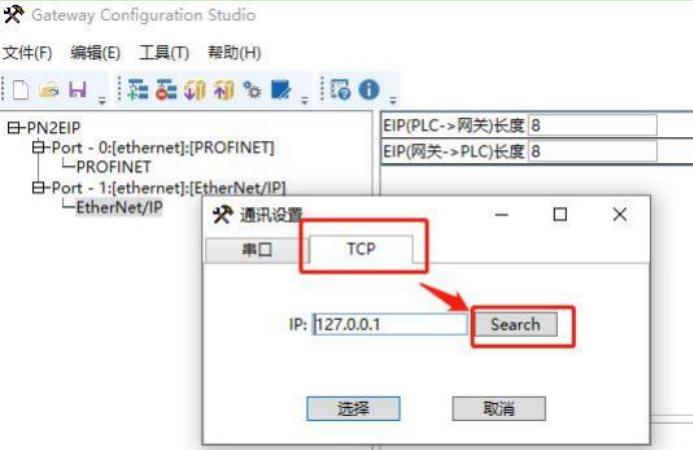

1.连接网关与软件

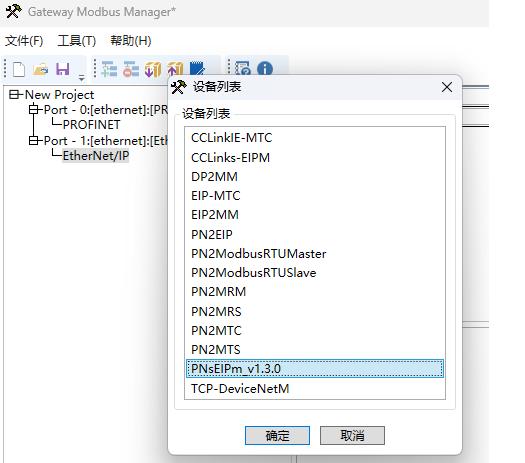

安装GatewayConfigurationStudio（GCS）软件，打开后点击创建新项目，选择pns-eipm。

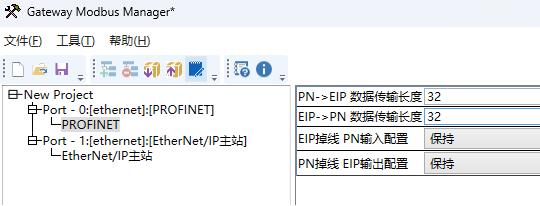

2.配置Profinet数据输入/输出长度
在GCS左侧导航栏选择找到"PROFINET"（输入数据长度）参数。根据实际需求设置长度（如输入32字节、输出32字节，需与TIAPortal中过程数据长度一致），点击"应用"保存。
3.配置EtherNet IP主站及从站参数

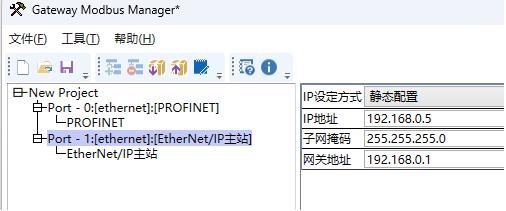

选择"EtherNet IP主站"，设置网关作为EtherNet IP主站的IP地址（如192.168.0.5，可与Profinet网段不同）、子网掩码255.255.255.0。

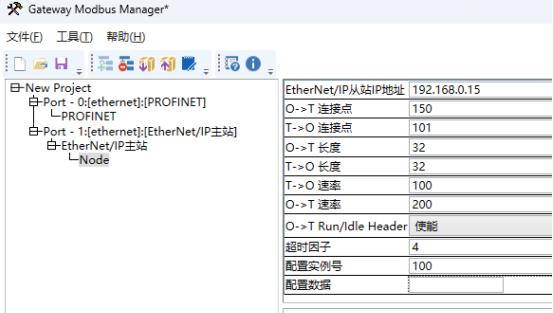

点击EtherNet IP主站，右键添加Node，输入从站设备IP地址（IP为192.168.0.15）。
配置从站参数：输入数据长度32字节（对应32路数字量输入）、输出数据长度32字节（该模块32字节输出）、通信速率200/100、输入连接点101（模块默认输入连接点）、输出连接点"150"（无输出时可留空）、配置实例号"100"（默认值）。
如需添加多个从站（如1734OB8输出模块），重复上述步骤，设置其IP为192.168.1.11，输出数据长度8字节，输入长度0字节，连接点"150"。
4.下载参数至网关
点击GCS工具栏"下载"按钮，选择需下载的配置项（Profinet设置、EtherNet IP设置），点击"确认"，软件将参数写入网关，完成后网关自动重启生效。
三、运行与验证
启动PLC与所有EtherNet IP从站设备，在TIAPortal中监控PLC的输入/输出地址（如IW256对应网关输入数据，QW256对应网关输出数据），可观察到1734IB8的数字量输入状态通过网关实时传输至PLC，PLC的控制指令也能经网关下发至1734OB8，实现跨协议通信。
